Visão geral do produto

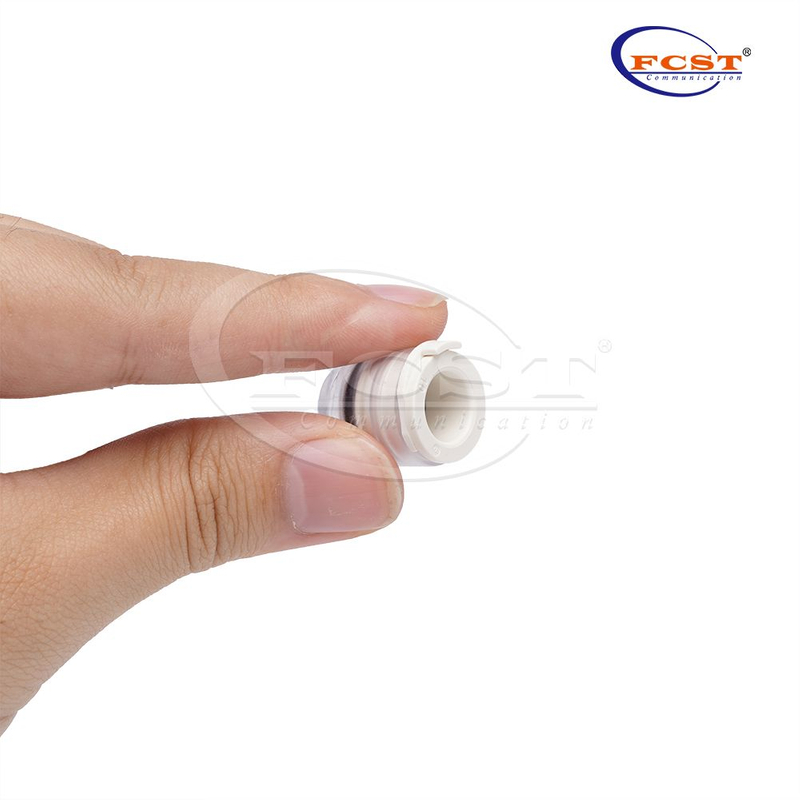

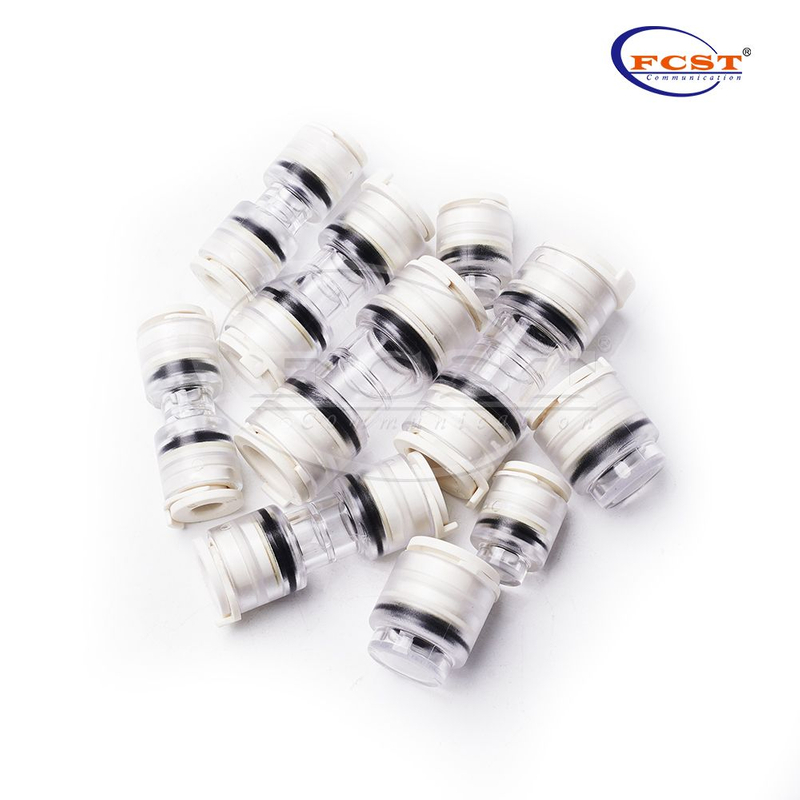

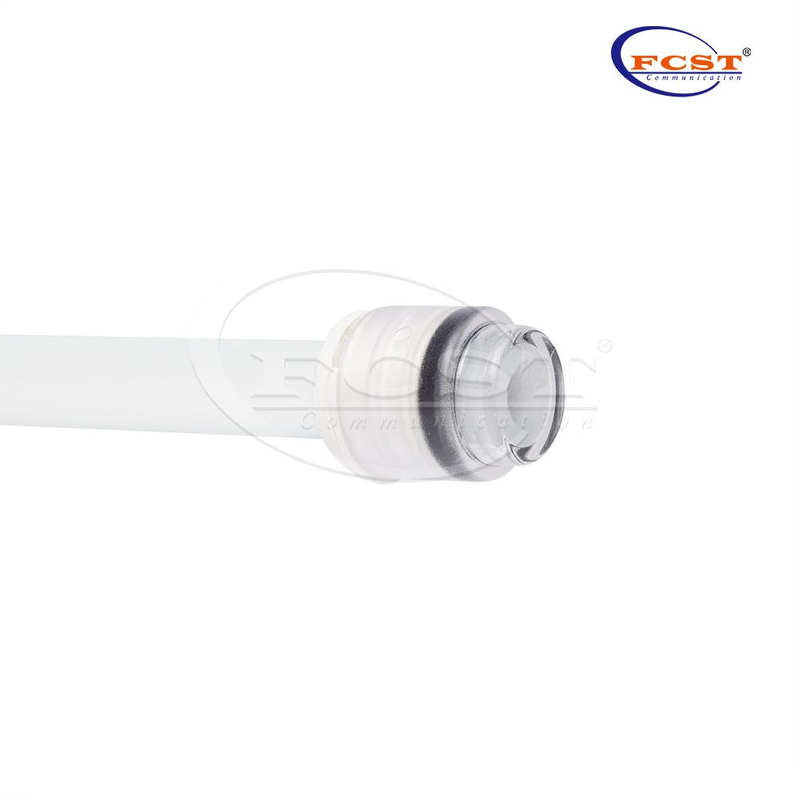

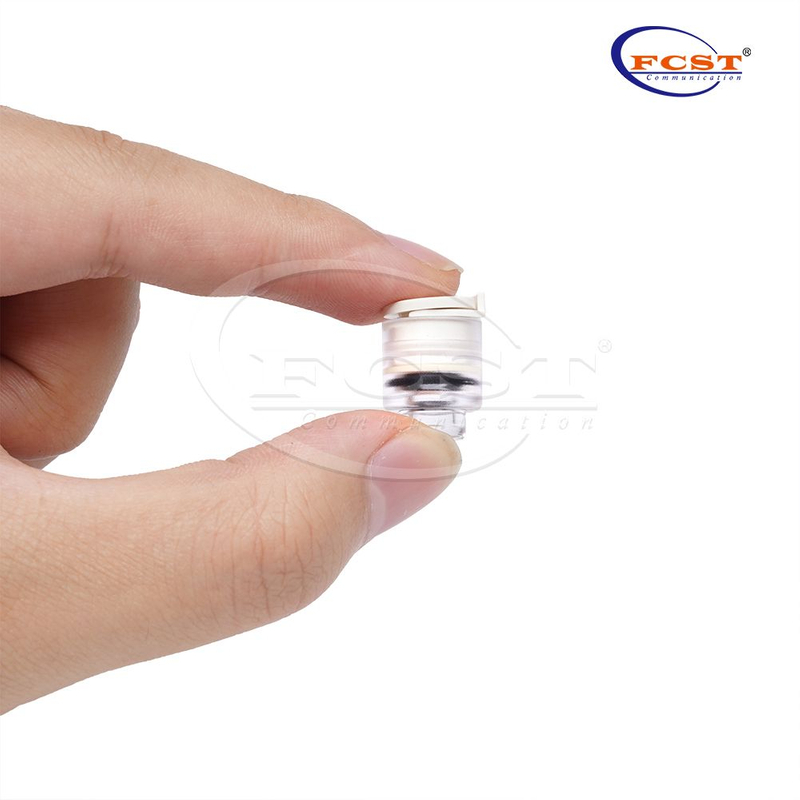

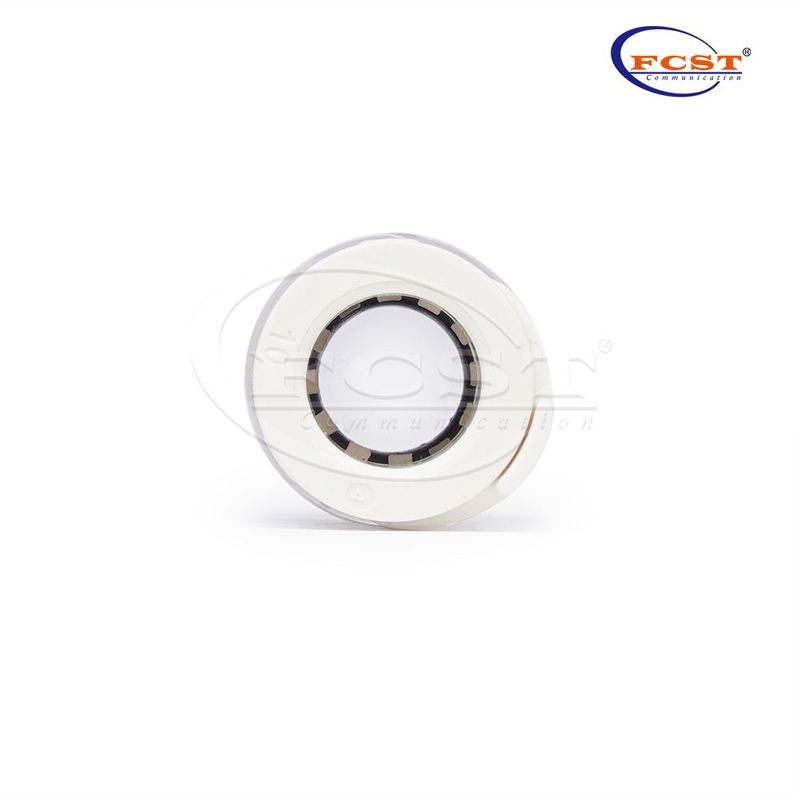

Conector de parada final de microduto LSZH Faça conexões entre microdutos de maneira rápida e fácil em aplicações internas, sem a necessidade de ferramentas. O design transparente proporciona maior controle na conexão dos Microdutos e permite a confirmação visual da presença de um cabo.
Vantagens do produto
Para microdutos de 3 a 20 mm.
Instalação fácil 'push-in '.
Corpo transparente cristalino.
95% do material é feito de não-metal.
Testado de acordo com a EN 50411-2-8: 2009.

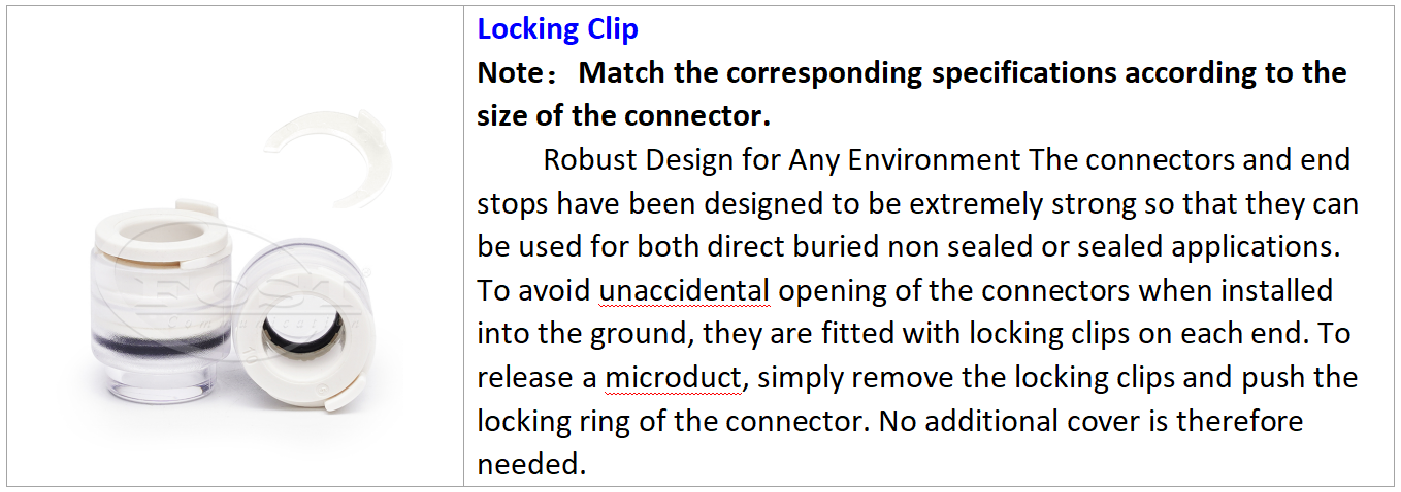

Anéis de travamento para impedir a remoção acidental do conector.
Testado de acordo com UL94 V-0: resistência à chama para aplicações em edifícios.
Especificação do Produto
Construção | Descrição |
Tubo para conector | Microduto LSZH (interno) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida estimada | 25 anos |
Classe de proteção | IP68 |
Teste de entrada de água | 0,5 bar durante 168 horas |
Temperatura de instalação | -15°C a +45°C |
Temperatura de operação | -15°C a +45°C |
Temperatura de transporte e armazenamento | -15°C a +45°C |
Força de Inserção | Tamanho≤12mm,≤ 50 N | Tamanho≥14mm,≤ 120 N |
Resistência ao Impacto | 1,5J |
De acordo com os padrões | UL94 V-0,CEI EN 50411-2-8,EN 50411-2-5 |
Padrões
Construção |
EN 60529:IP68 |
EN 61300-2-26: Névoa Salina |
EN 61300-2-33: Reentradas |
Teste de queima vertical UL94-V0 |
EN 61300-2-10: Resistência ao esmagamento |
EN 61300-3-1: Aparência Visual |
EN 61300-2-4: Retenção de Microdutos |
EN 61300-2-34: Resistência Química |
EN 50411-2-8:Anexo E:Força de Inserção |
EN 61386-22: Teste de fio incandescente a 750°C |
EN 60794- 1-2: 2003, Método E4: impacto |
EN 50411-2-8:Anexo D:Teste de instalação |
EN 61300-2-22: Mudança de temperatura |
EN60794-1-2 Método E1. Resistência à tracção |
EN 61300-2-38: 2006, Método B: Perda de pressão |
EN 50411-2-8:Anexo C: Resistência a Alta Pressão |
EN 61300-2-23: 1997,Método 2: Imersão em Água |
EN 61386-24: Sistemas de conduítes enterrados no subsolo |
EN 61300-2-38:2006, Método A: Desempenho de vedação |

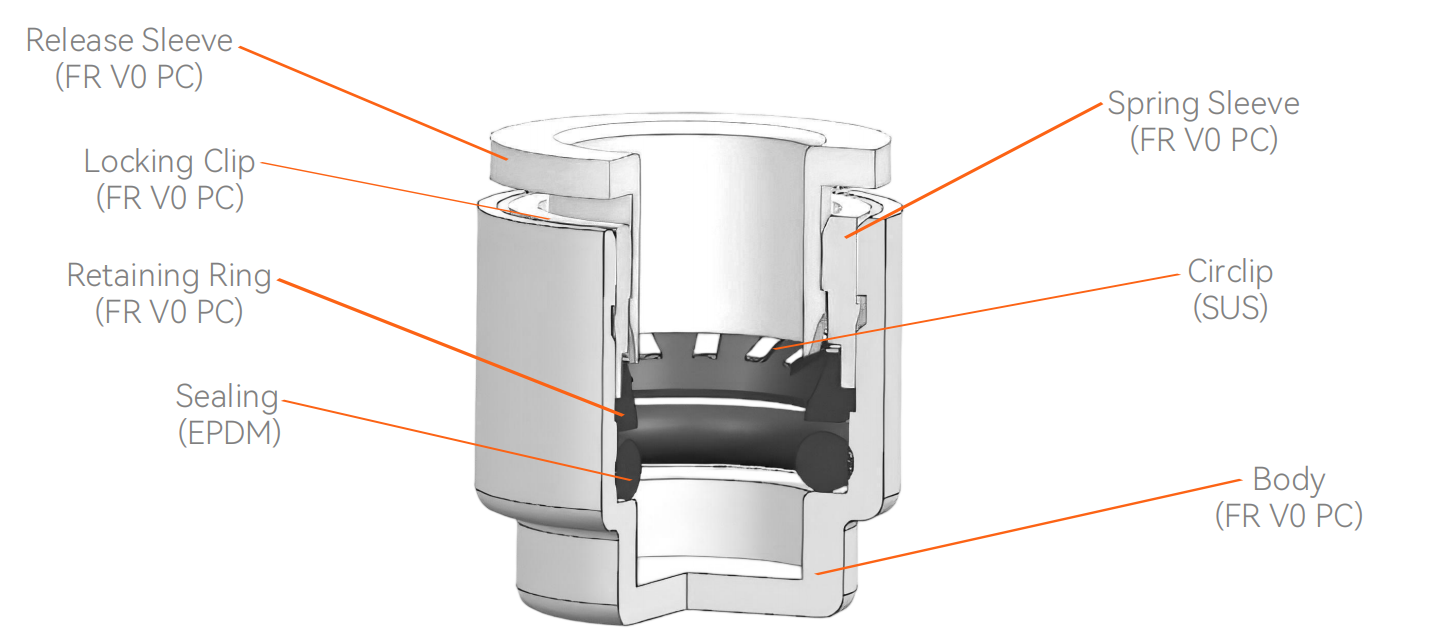

Material do produto

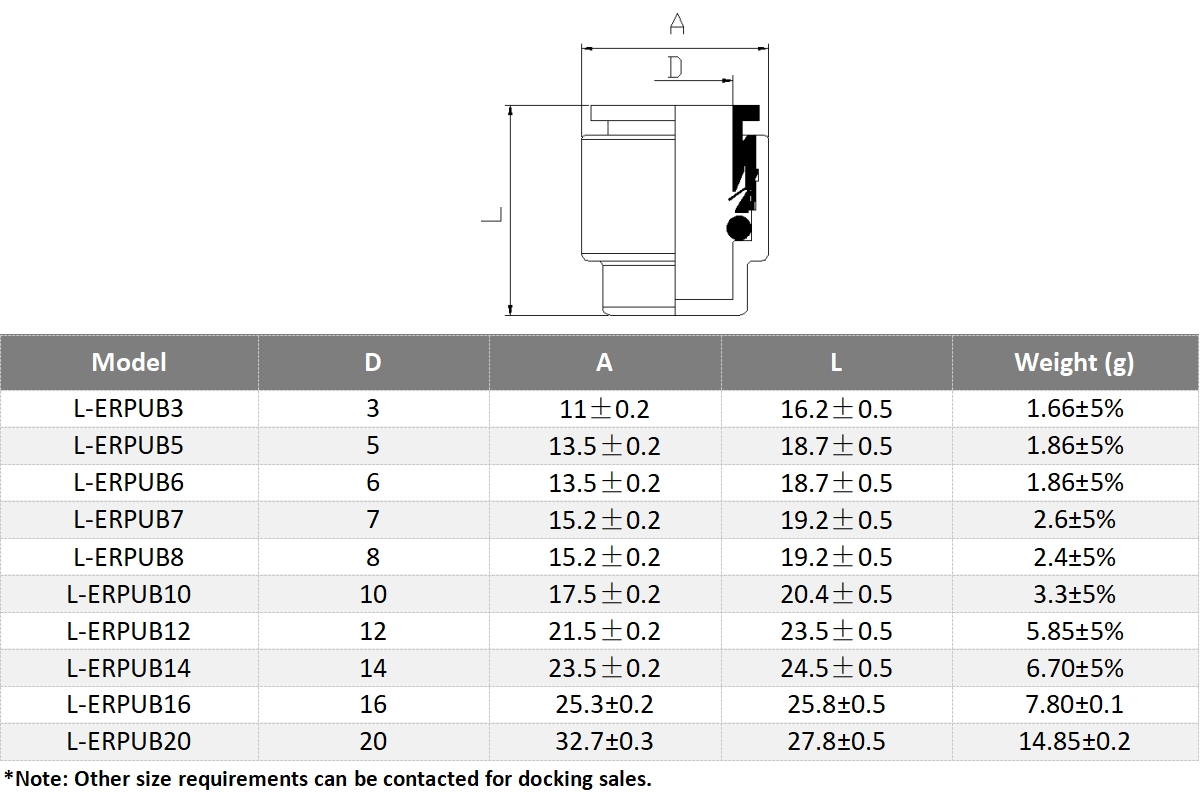

Encomendar informações

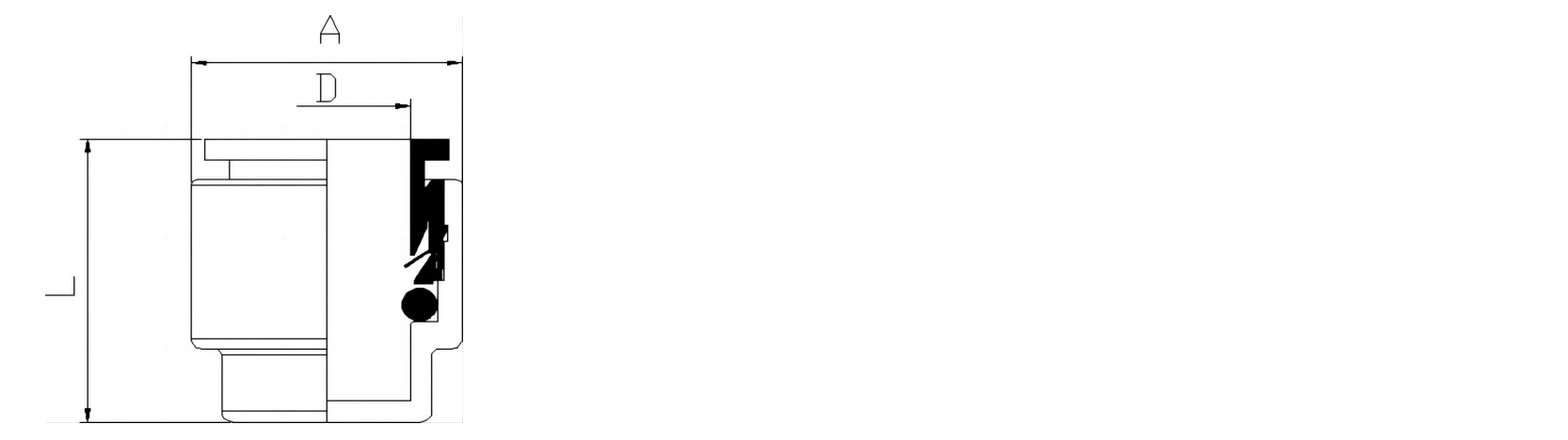

| Modelo | D (mm) | Um (mm) | L (mm) | Peso (G) |
| L-ERPUB3 | 3 | 11,0±0,2 | 16,2±0,5 | 1,66±5% |
| L-ERPUB5 | 5 | 13,5±0,2 | 18,7±0,5 | 1,86±5% |
| L-ERPUB6 | 6 | 13,5±0,2 | 18,7±0,5 | 1,86±5% |
| L-ERPUB7 | 7 | 15,2±0,2 | 19,2±0,5 | 2,4±5% |
| L-ERPUB8 | 8 | 15,2±0,2 | 19,2±0,5 | 2,6±5% |
| L-ERPUB10 | 10 | 17,5±0,2 | 20,4±0,5 | 3,3±5% |
| L-ERPUB12 | 12 | 21,5 ± 0,2 | 23,5±0,5 | 5,85±5% |
| L-ERPUB14 | 14 | 23,5±0,2 | 24,5±0,5 | 6,70±5% |
| L-ERPUB16 | 16 | 25,3±0,2 | 25,8±0,5 | 7,80±0,1 |
| L-ERPUB20 | 20 | 32,7±0,3 | 27,8±0,5 | 14,85±0,2 |
*Nota: Para outros tamanhos, entre em contato com o departamento comercial.
Perguntas e respostas
1.Qual é a capacidade de produção do conector de microduto transparente?
14/10mm
Capacidade de produção diária: 23.000 unidades.
Capacidade de produção mensal: 780.000 unidades.
2.Quantas instalações de produção e funcionários a FCST possui?
1.Área de fábrica: 12.000 metros quadrados.
2.Número de funcionários: 150 pessoas.
3.Máquinas de perfuração de alta velocidade: 10 conjuntos.
4.Máquinas de moldagem por injeção de plástico: 43 conjuntos.
5.Máquinas de moldagem por compressão de anel de vedação: 4 conjuntos.
6. Máquinas-ferramentas CNC: 60 conjuntos.
7.Linhas de produção de montagem de peças automatizadas: 40 conjuntos.
8. Prensas de montagem manual: 20 conjuntos.
9.Máquinas semiautomáticas de montagem de conectores de microdutos: 2 conjuntos.
10. Equipamento de teste de produto: 10 conjuntos.
3.Quais partes do conector push-fit de microduto podem ser personalizadas em cores?
Peças personalizáveis: clipe de ,travamento ,da manga da mola do anel ,de retenção
Cor personalizável: As cores podem referir-se ao cartão de cores RAL e ao cartão de cores PANTONE.
4.Quais processos são necessários para personalizar o conector de microduto push-fit?
5.Quais certificações ambientais o conector de microduto db atende?
Alcance 、de Rhos
