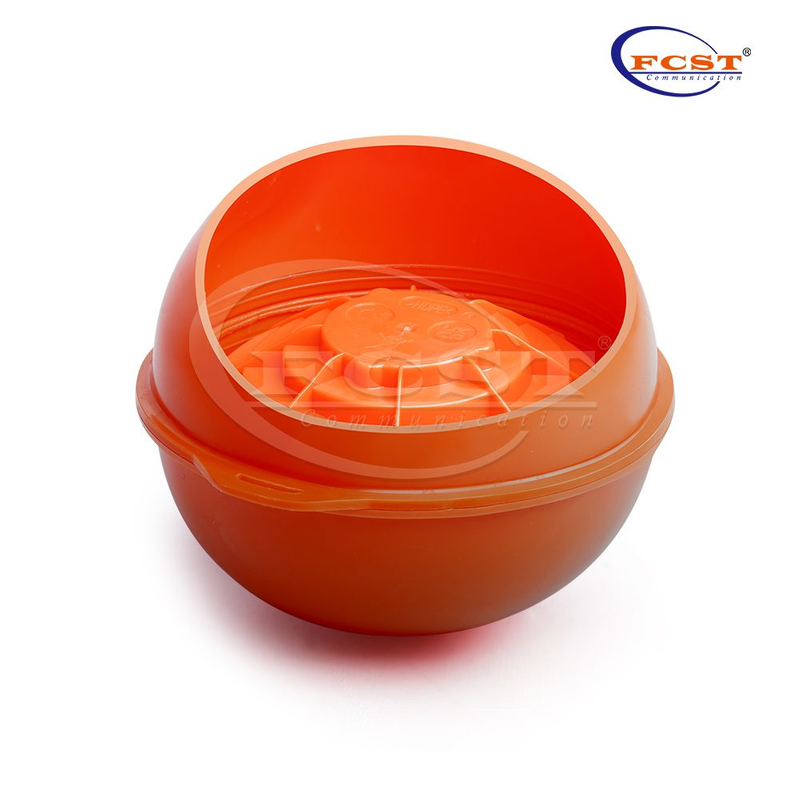

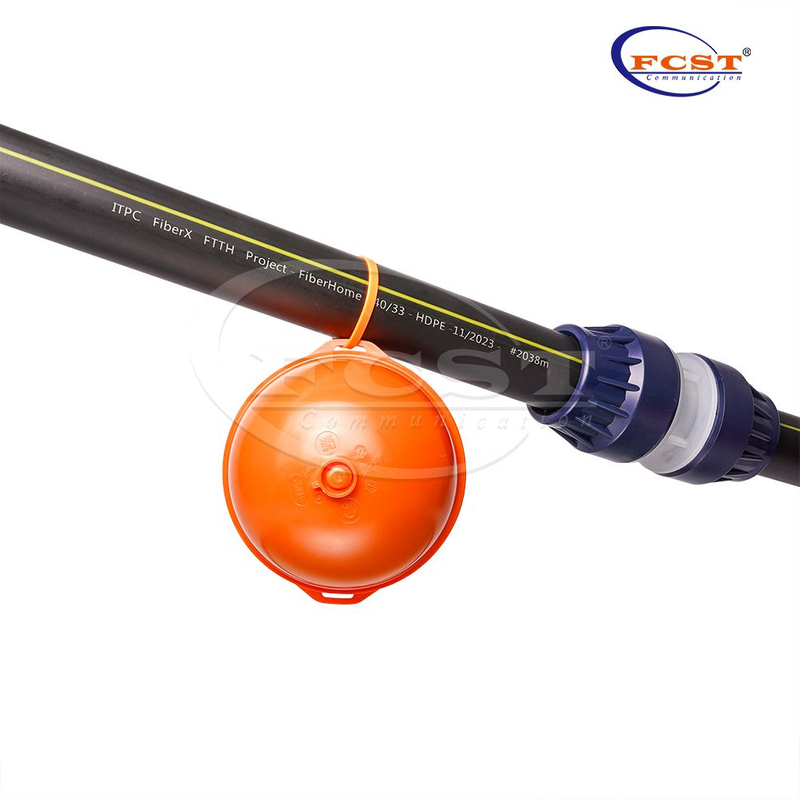

FCST-MB101.4KHz
FCST
FCST-MB101.4kHZ
150
Visão geral do produto
Para que é usada esta bola marcadora?
Uma bola marcadora de telecomunicações é um marcador eletrônico subterrâneo passivo usado para identificar e localizar rotas enterradas de fibra óptica e cabos de telecomunicações.
A bola marcadora de 101,4 kHz ajuda empreiteiros, operadores de telecomunicações e equipes de manutenção de serviços públicos a detectar com precisão a infraestrutura subterrânea sem escavação.
É amplamente utilizado em:
- Instalação de rede de fibra óptica
- Implantação FTTx
- Localização de utilidade subterrânea
- Identificação de dutos de telecomunicações
- Infraestrutura de cidade inteligente
Como funciona uma bola marcadora de 101,4 kHz?
A bola marcadora eletrônica passiva contém um circuito ressonante de RF auto-orientado.

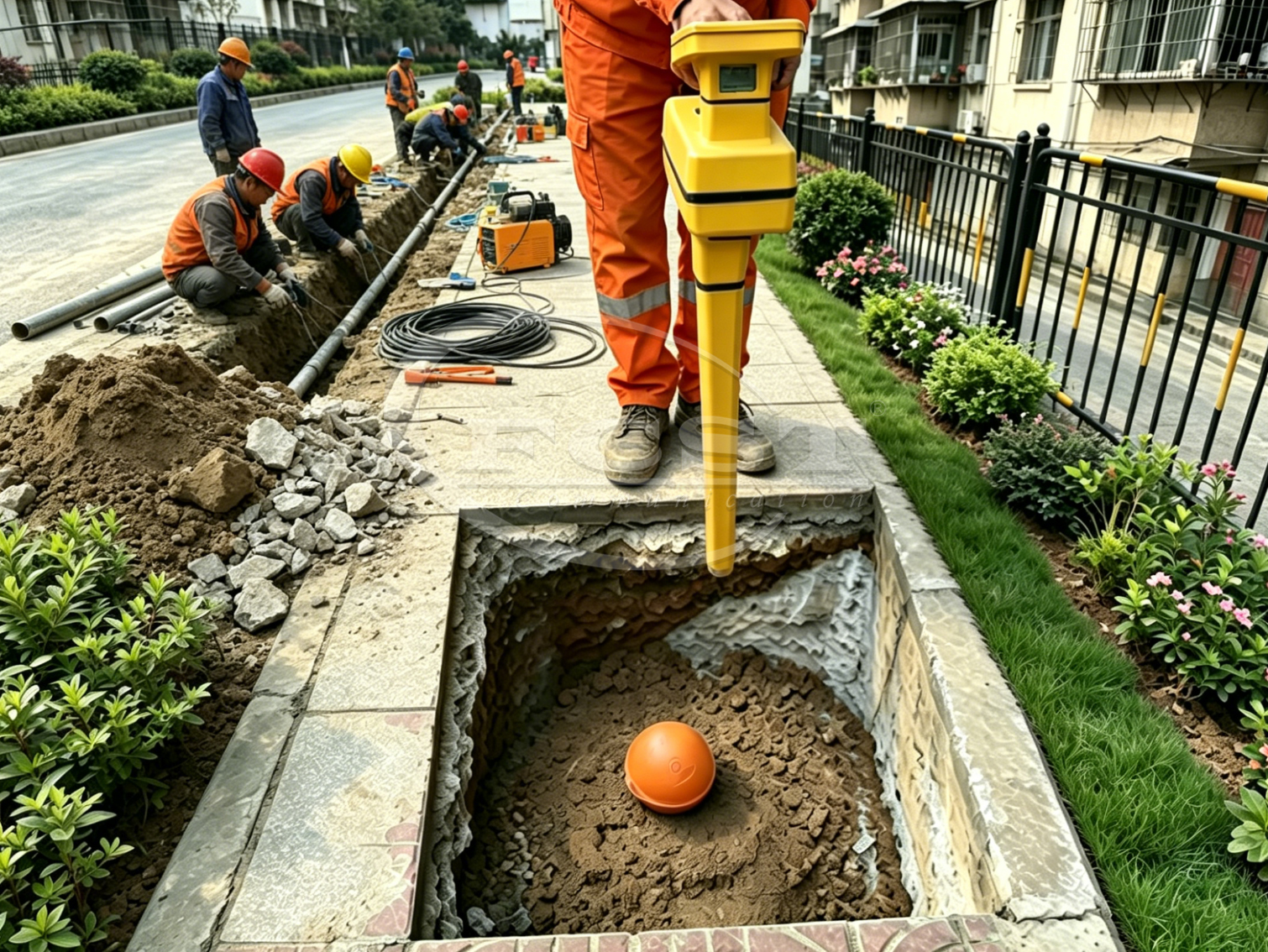

Quando escaneado por um localizador subterrâneo compatível, como 3M Dynatel ou UML9000 , o marcador reflete o sinal de frequência de 101,4 kHz, permitindo que os técnicos localizem com precisão a infraestrutura de telecomunicações enterrada.
Nenhuma bateria é necessária.
Por que escolher as bolas marcadoras FCST?
Compatível com sistemas de localização 3M Dynatel
Tecnologia de refletor RF auto-orientado
Estrutura IP68 à prova d'água
Alta precisão de detecção
Projetado para instalação subterrânea de longo prazo
Disponível em múltiplas frequências de utilidade
Suporte OEM e cores personalizadas
Especificações do produto
| Construção | Descrição |
Tipo de produto | Versão ex.id |
| Freqüência | 101,4kHz |
| Profundidade de identificação | 1,5m |
| Profundidade Máxima Detectável | 1,5 m (versão ex.id) |
| Vida útil | 50 anos |
| Diâmetro | Φ120mm 丨 4,724in |
| Altura | 115 mm 丨 4,528in |
| Material | HDPE |
| Peso | 400g(±20g) |
| Nível de proteção | IP68 |
| Temperatura de armazenamento | -40°C a +70°C |
| Temperatura operacional | -40°C a +60°C |
| Marcador de distância da bola | Distância máxima 50m |
| Teste de queda | Suporta uma queda de 1,5 m no piso de concreto. |
| Resistência ao estresse | Suporta pressão de 400 kg, a bola não apresenta danos permanentes, nem rachaduras e vazamentos, nem danos à função de etiqueta eletrônica. |
| Compatibilidade do detector | ED8000 ou outros detectores com a mesma frequência (por exemplo: série 3M Dynatel) podem ler |
| Informações de embalagem. | 30 unidades/cnt 12,75kg 0,043cbm(560*225*340mm） 18cnt/palete 247kg 2,016cbm(2100*800*1200mm） |
Encomendar informações

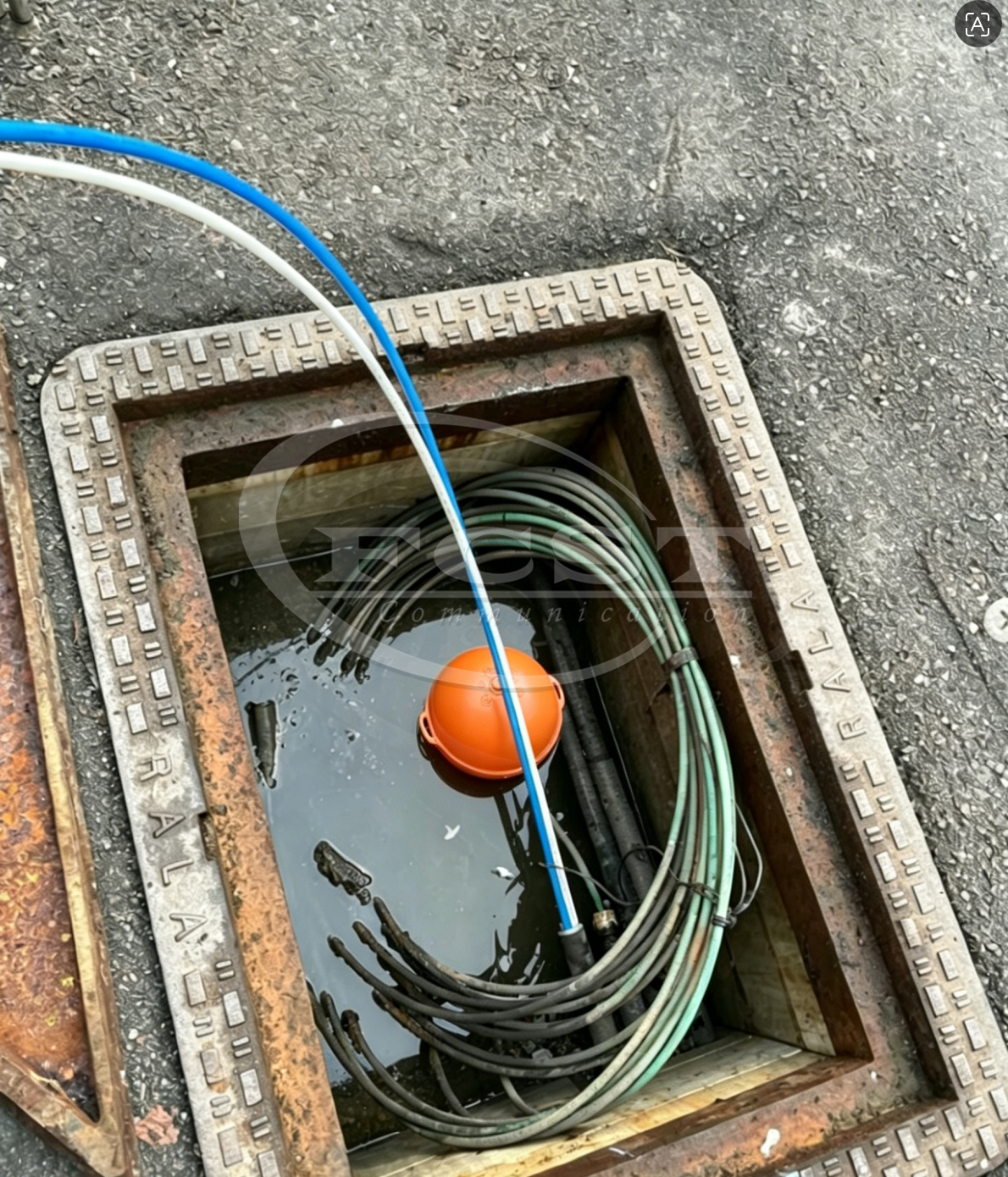

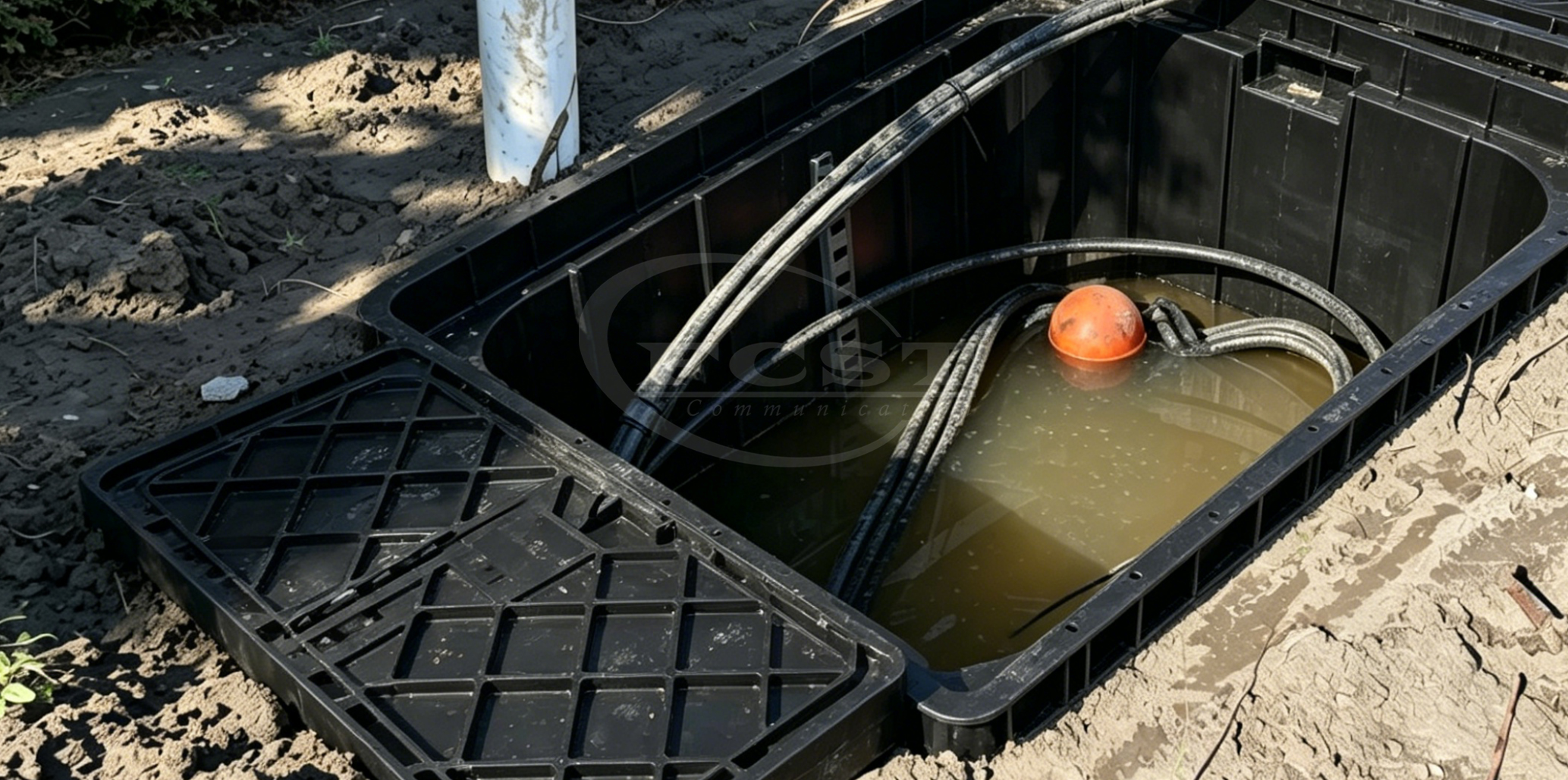

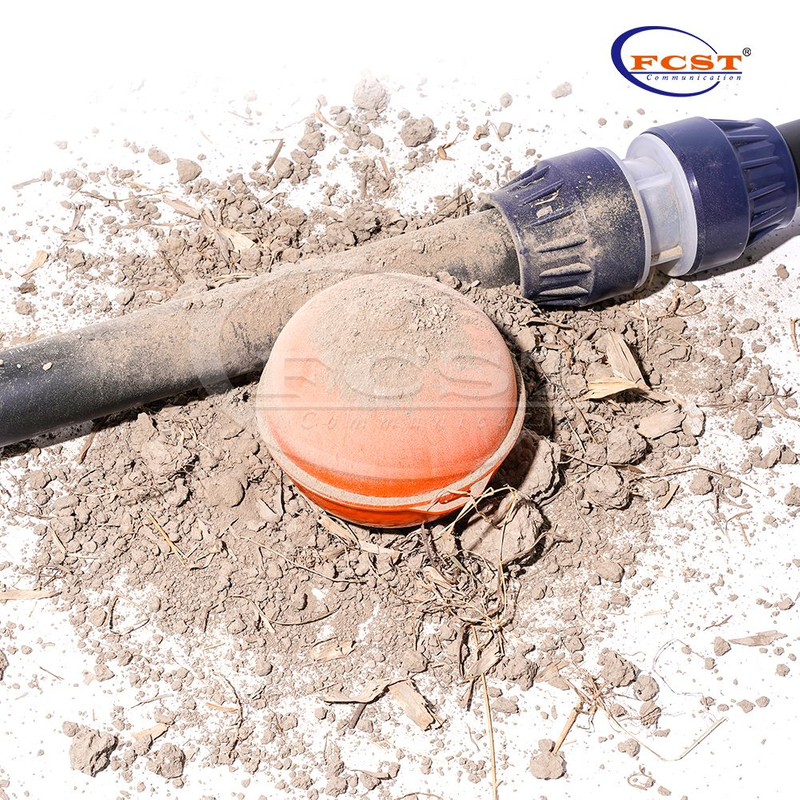

Aplicações de produtos
Perguntas frequentes
1.Quais são os dados de embalagem dos marcadores de cabos de fibra óptica enterrados?
Embalagem interna | 6 unidades/saco | Peso líquido: 0,4 kg |
Embalagem externa de papelão | 30 peças/caixa | Peso líquido: 12kg Peso bruto: 12,6kg |
Palete | 18 caixas/palete | Peso líquido: 216kg Peso bruto: 247kg |
2.O marcador inteligente RFID contém líquido em seu interior. Qual é a composição do líquido e qual é o seu volume?
Os principais componentes do anticongelante são etilenoglicol e água, sendo a proporção de etilenoglicol para água de 35:65 . O peso total do líquido é 210g±10g e o volume é 192ml.

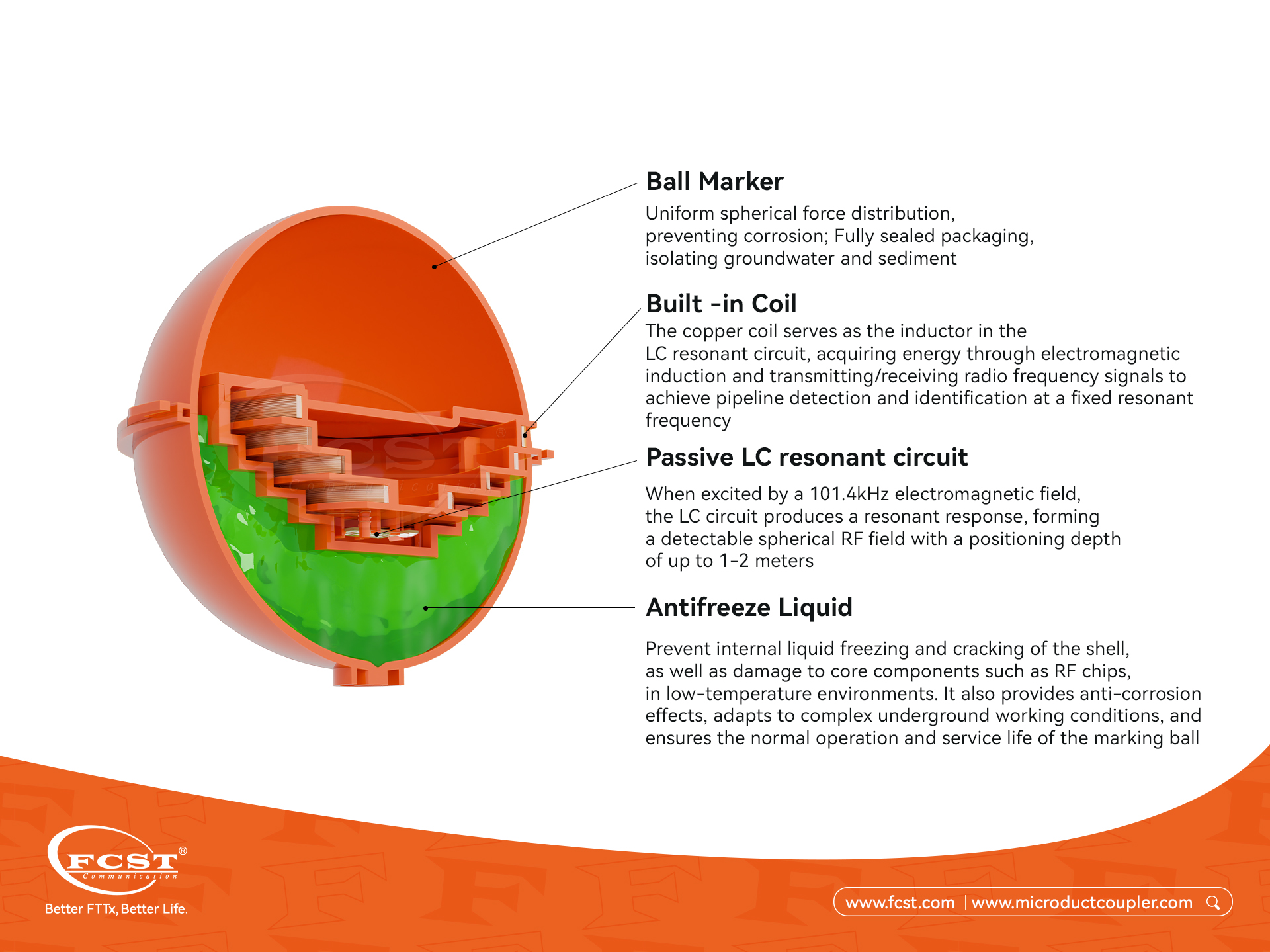

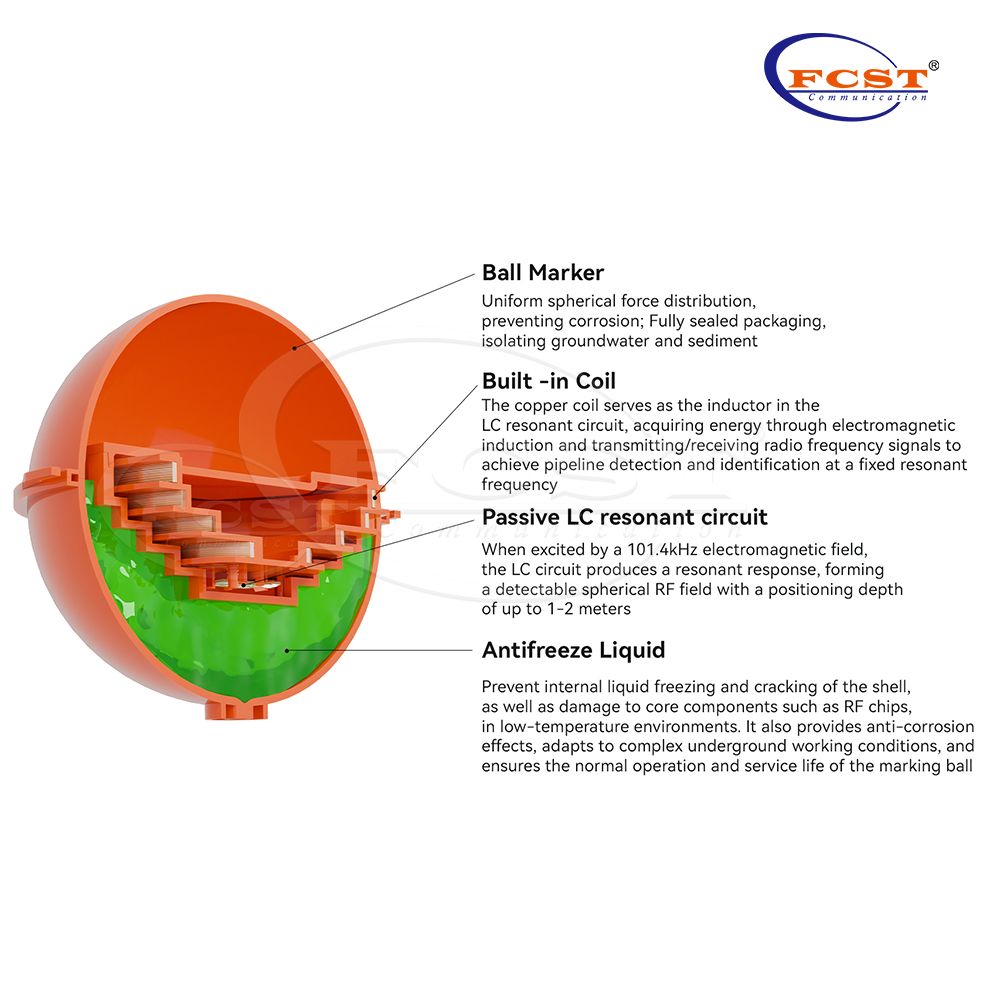

3.Como é projetada a estrutura do produto dos marcadores de utilidade subterrânea?

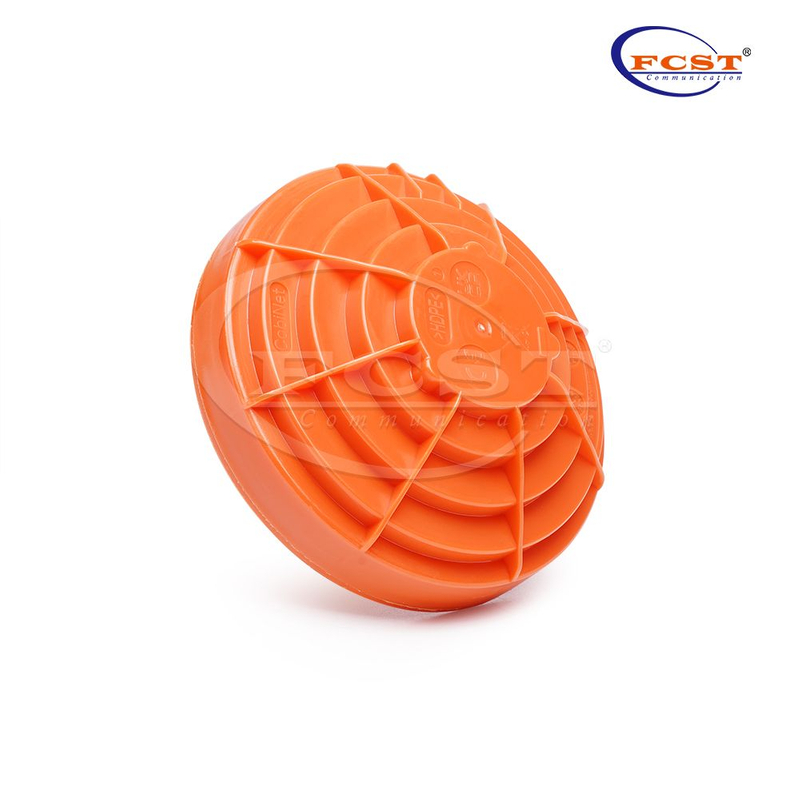

Estrutura: shell、Chip、Bobina、Líquido Anticongelante
4. Em quantos grupos de frequências a bola marcadora enterrada pode ser identificada?

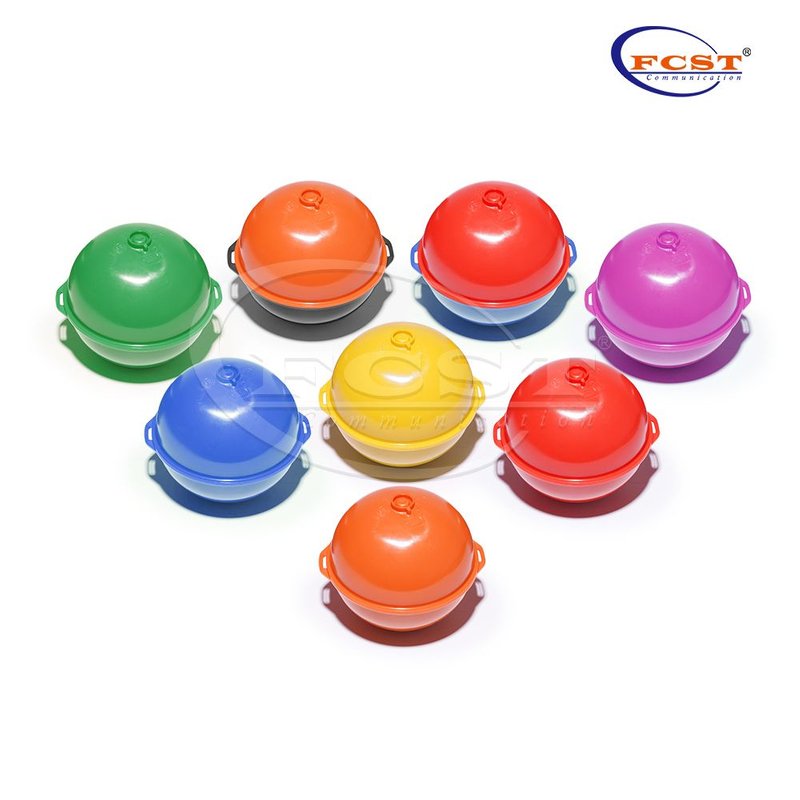

Um total de 8 bolas marcadoras de fibra enterrada com diferentes frequências para diferentes indústrias estão disponíveis para seleção. Para obter detalhes, consulte a tabela.
5. O princípio de detecção das bolas marcadoras de RF é baseado na detecção magnética?
O atributo de detecção da bola de localização do cabo de fibra pertence à detecção de sinal, não à detecção magnética.
6.Quantos anos dura a vida útil do marcador eletrônico de bola para cabos?
Vida útil projetada: 50 anos.
