3M™ Dynatel™
Visão geral do produto

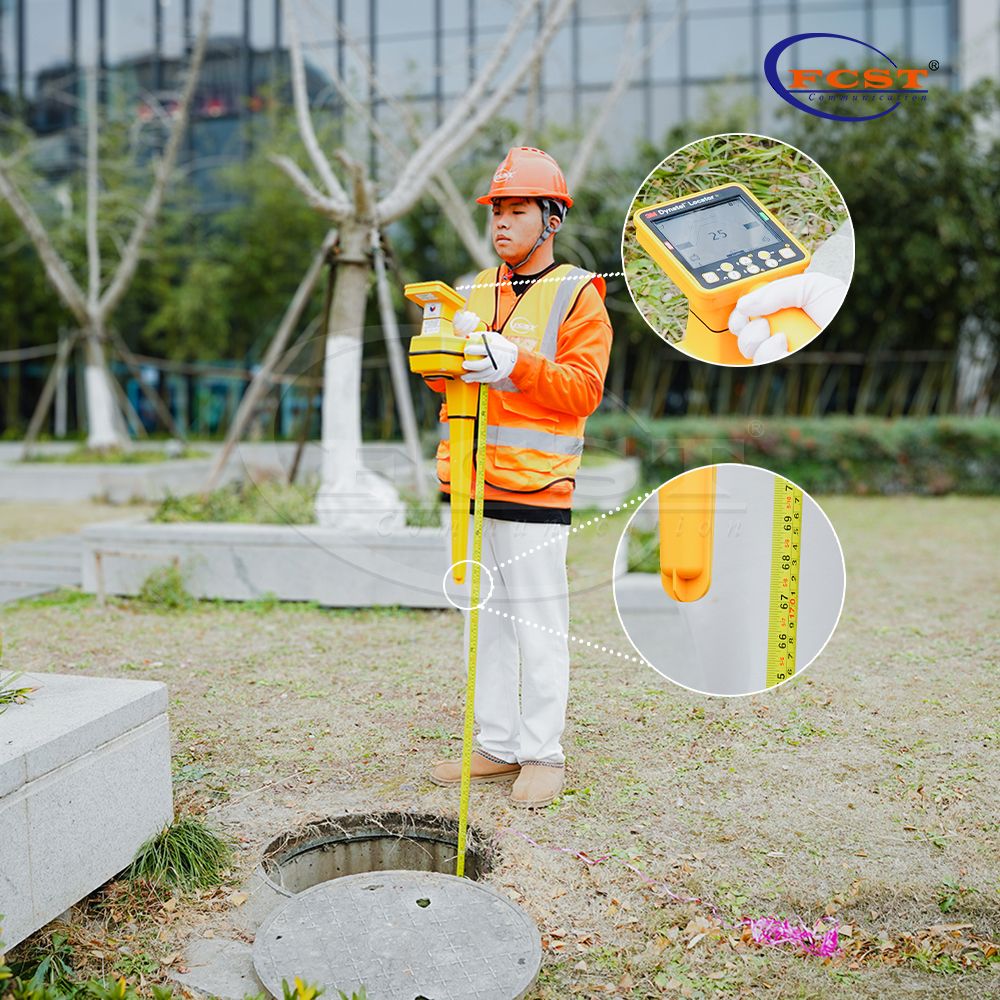

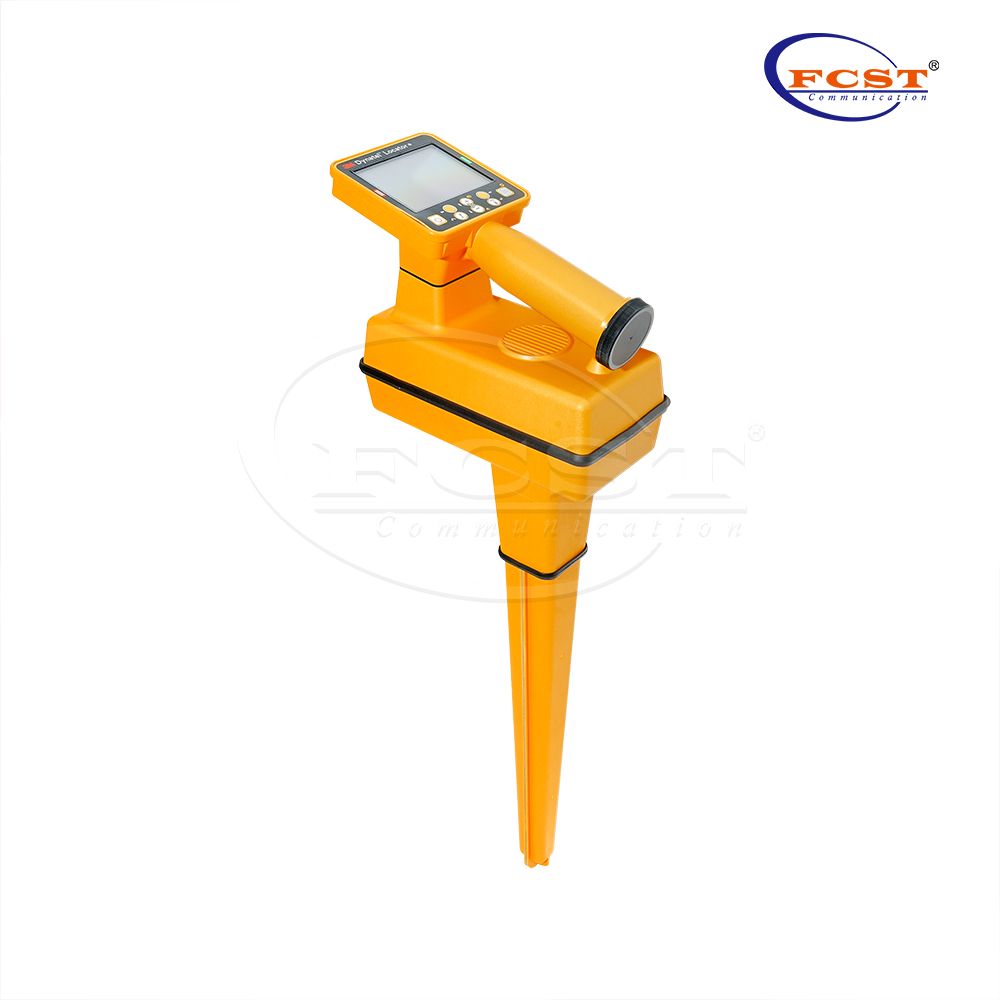

Os localizadores 3M Dynatel™ série 1420X e 1420XE e 3M Dynatel™ série 7420X e 7420XE são projetados para equipar um profissional de localização com as seguintes tecnologias para localização e mapeamento subterrâneo.
Vantagem do produto
Receptor com tecnologia sem fio Bluetooth®.

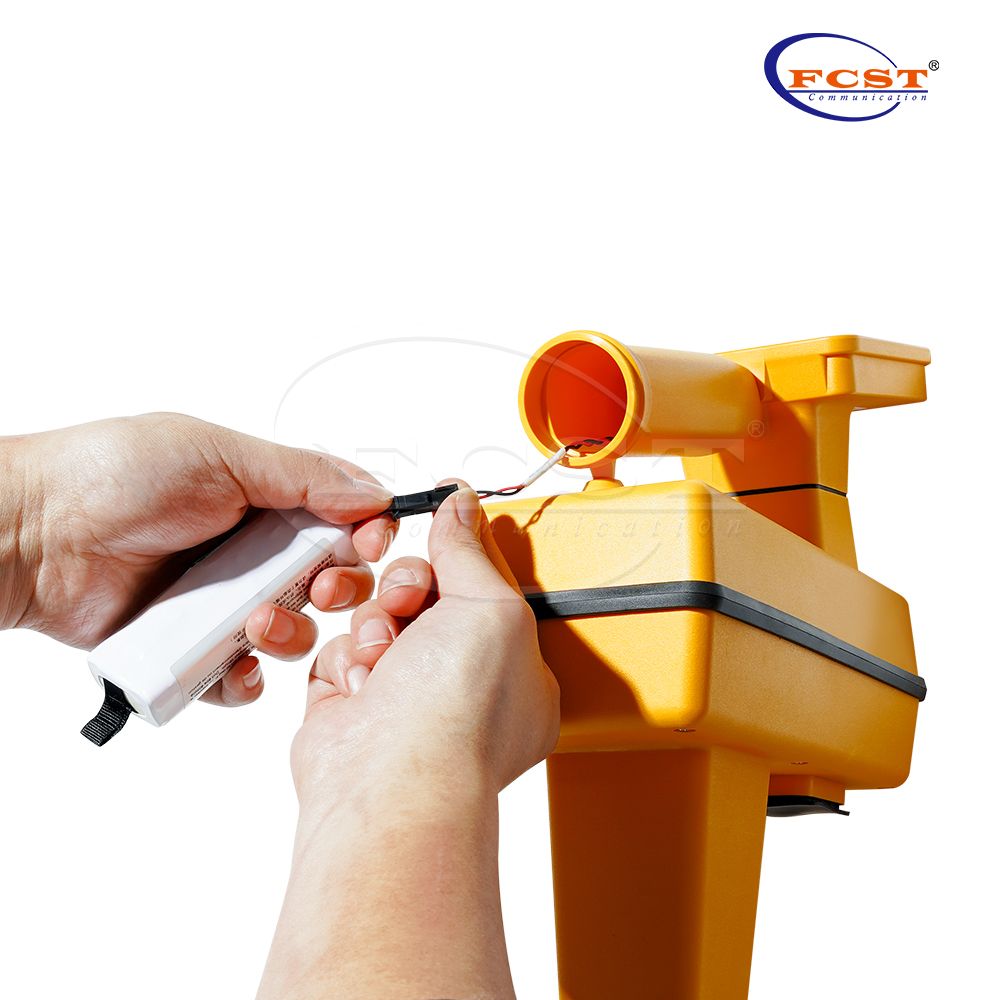

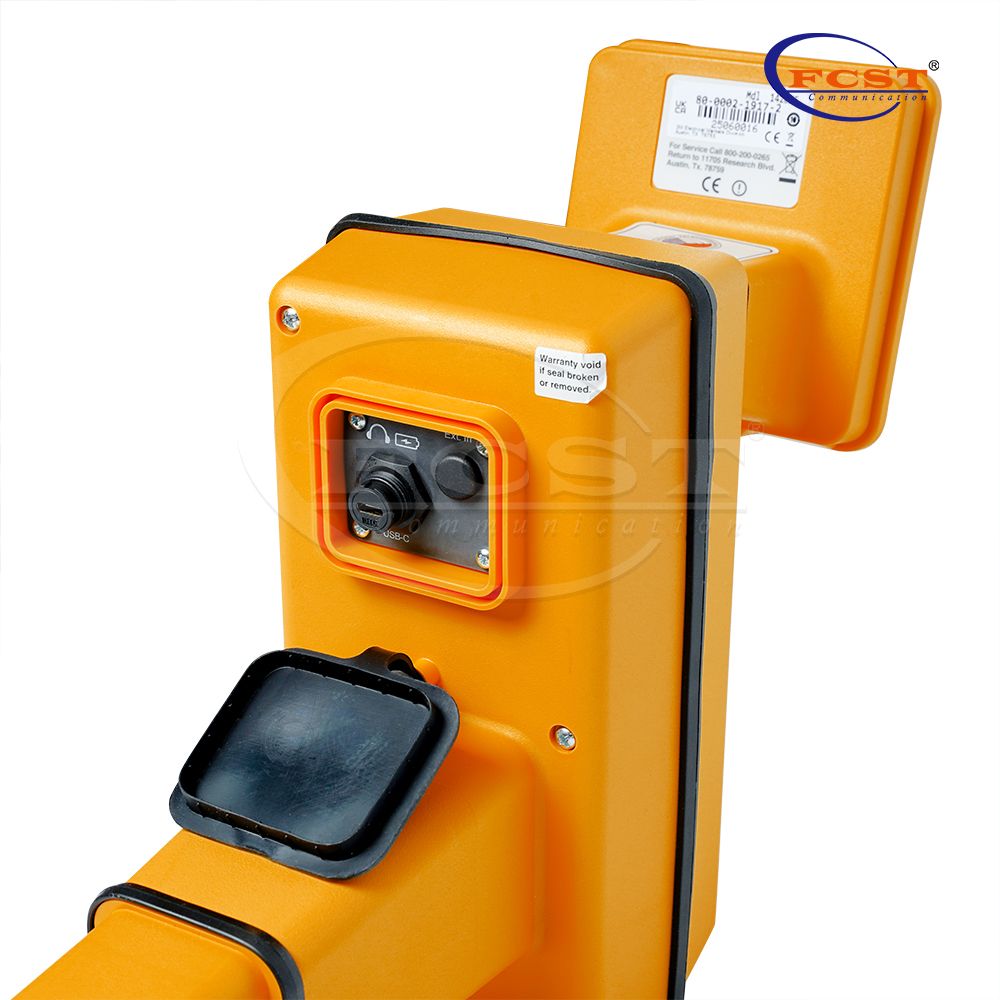

A porta USB integrada é compatível com o conector USB Type-C®.
GPS interno que pode ser salvo internamente ou diretamente em um cartão de memória compatível com conector USB Type-C® Gravar/ler/localizar marcadores 3M™ iD.
Localize o Sistema de Marcador Eletrônico (EMS) 3M™.
Antenas de marcação de caminho EMS (localizadores das séries 3M™ Dynatel™ 7420X e 7420XE).
Múltiplas antenas EMS para capacidades máximas de localização (Localizadores 3M™ Dynatel™ Série 7420X e 7420XE).

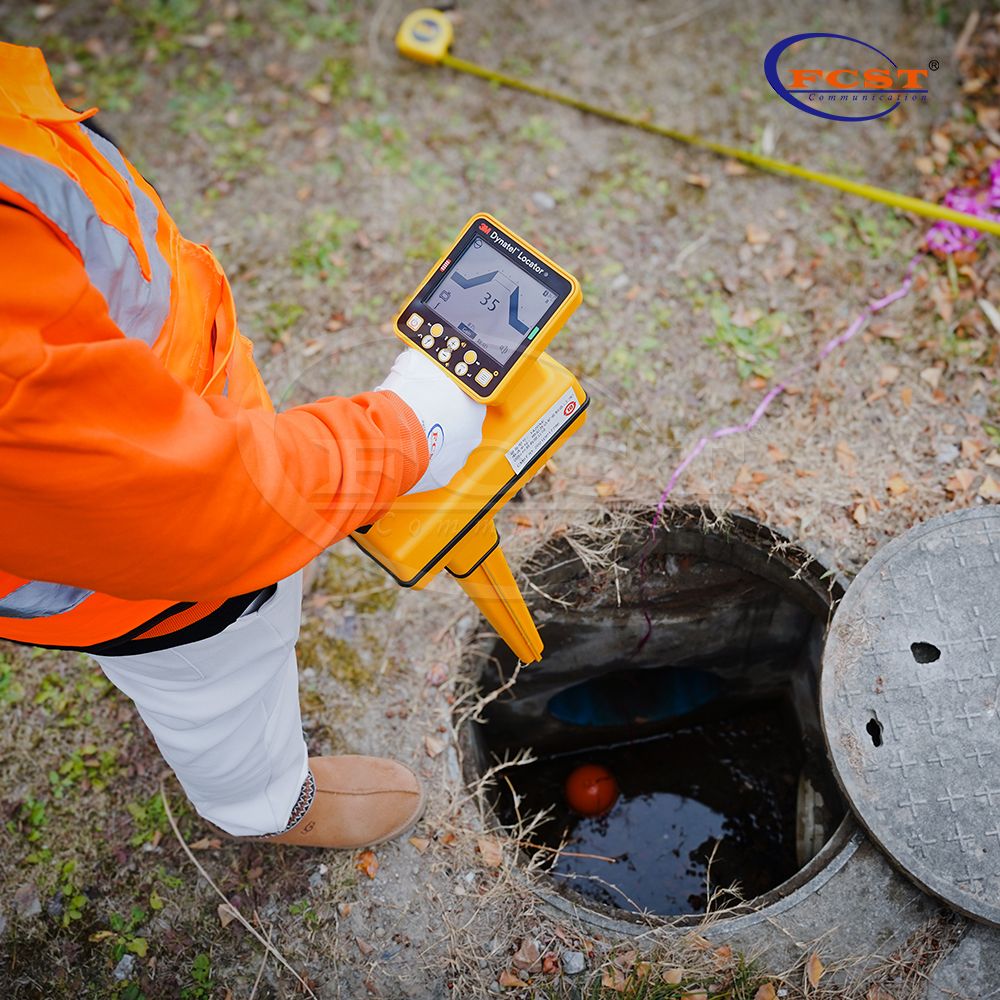

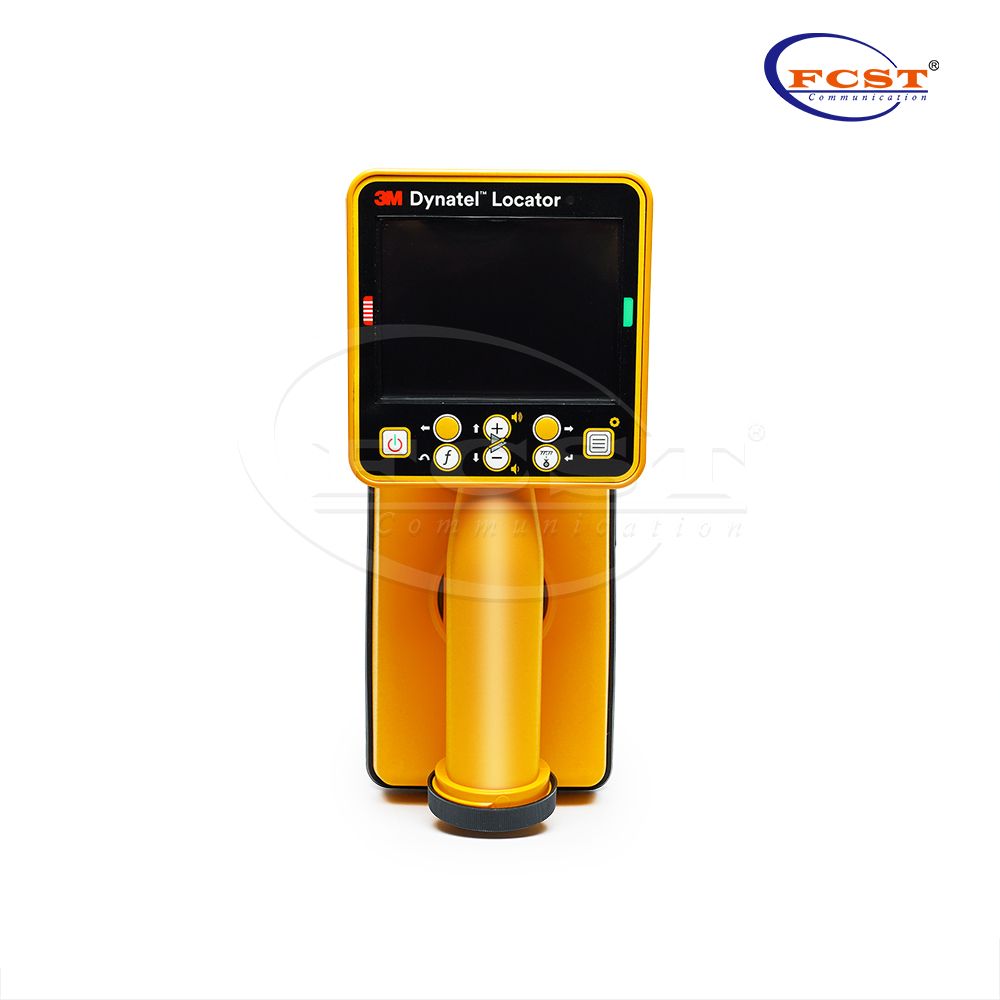

Grande display LCD com interface gráfica orientada por imagem.
| Especificações Físicas | ||
| Receptor | Tamanho (C x L x A) polegadas (cm) | Peso com baterias |
| Localizadores Dynatel™ 1420X/1420XE | 30 x 4,7 x 10,5 (76,2 x 11,9 x 26,7) | 4,1 libras (1,8 kg) |
| Localizadores Dynatel™ 7420X/7420XE | 30 x 6,7 x 10,5 (76,2 x 17 x 26,7) | 4,9 libras (2,2 kg) |
| Caixa de envio | Tamanho (C x L x A) polegadas (cm) | Peso com baterias |
| Localizadores Dynatel™ 1420X/1420XE | 33 x 17 x 12,6 (84 x 43 x 32) | 5,7 libras (2,6 kg) |
| Localizadores Dynatel™ 7420X/7420XE | 33 x 17 x 12,6 (84 x 43 x 32) | 9,5 libras (4,3 kg) |
| Especificações Ambientais | |
| Ambiente Operacional | Ar livre; Interior para carregar e configurar com um PC |
| Temperatura operacional | -4° F a 122° F (-20° C a 50° C) |
| Temperatura de armazenamento | -4° F a 158° F (-20° C a 70° C) |
| Regulatório | Localizadores 3M™ Dynatel™ Série 1420X/7420X (FCC Parte 15) Localizadores 3M™ Dynatel™ Série 1420XE/7420XE (CE) |
| Padrão Ambiental | IP54 |
| Altitude Máxima | 6.500 pés (2.000 m) |
| Especificações elétricas do receptor | |
| Poder | Bateria recarregável 3M™ (bateria alcalina tamanho 8xAA para reserva) 1 |
| Vida útil da bateria | 8 horas típicas2 |
| Tempo de carregamento | 3 horas com adaptador CA de conector USB Type-C® 3A 15W3 |
| Mostrar | Visor LCD diagonal de 4,4' (GUI orientada por menu) |
| Palestrante | 0,25 W |
| Entrada para fone de ouvido | Minitomada telefônica padrão (usada junto com o adaptador USB Type-C®) |
| Conectividade | Tecnologia sem fio Bluetooth® - Bluetooth 5.0 de modo duplo. |
| Os perfis suportam GAP, GATT, SPP. | Módulo sem fio Bluetooth 5.0 a 2,4 GHz. |
| A porta USB é compatível com o conector USB Type-C®. | Mapeamento GPS |
| Interface GPS (interna, 3 m) CEP50 (Precisão de Posição Autônoma) | Dispositivos GPS externos - adie as especificações publicadas do dispositivo |
| Ganhe controle | Manual e Automático |
| Precisão da profundidade do marcador | ± 10% ± 2 polegadas (5 cm) até a profundidade especificada do marcador4 |
Notas:
Recomenda-se usar a bateria recarregável. No entanto, um suporte de bateria e um adaptador são fornecidos para o uso de pilhas alcalinas tamanho 8-AA.
baterias para backup, o que teria reduzido a vida útil da bateria.
A duração da bateria é especificada para a Bateria Recarregável 3M™ para o receptor a 73° F / 23° C, com 10% de uso da luz de fundo e do áudio
volume em nível médio.
A unidade irá parar de carregar quando a temperatura da unidade for 104° F (40° C) ou superior e desligará a 122° F (50° C)
Precisão de profundidade suscetível a condições de alto ruído ambiente
| Frequências dos Marcadores EMS 3M™ | |
| TEL: Telecomunicações | 101,4 kHz |
| PWR*: Potência dos EUA | 169,8 kHz |
| GÁS: Gás | 83,0 kHz |
| WTR: Água | 145,7 kHz |
| WW: Águas Residuais/Saneamento | 121,6 kHz |
| COM: CATV | 77,0 kHz |
| GP: Uso Geral/Água Recuperada | 66,35 kHz |
| CE PWR: Potência Europeia | 134kHz |
*Não disponível para modelos XE
| Frequências de corda e fita de marcação de caminho EMS 3M™ (séries 3M™ Dynatel™ 7420X e 7420XE) | |
| TEL: Telecomunicações | 48,8 kHz |
| PWR: Potência dos EUA e da Europa | 34,9 kHz |
| GÁS: Gás | 53,9 kHz |
| WTR: Água | 73,5 kHz |
| WW: Águas Residuais/Saneamento | 41,4 kHz |
| RW: Água Recuperada | 44,9 kHz |
| Marcador EMS 3M™ e marcação de caminho - Faixa de leitura | ||
| 1420X/1420XE | 7420X/7420XE | |
| Marcadores EMS 3M | Faixa máxima de leitura: | Faixa máxima de leitura: |
| Perto da superfície | 3 pés (0,9 m) | 3 pés (0,9 m) |
| Marcador de bola | 5 pés (1,5 m) | 5 pés (1,8 m) |
| Médio alcance | 6 pés (1,8 m) | 6 pés (2,1 m) |
| Gama completa | 8 pés (2,4 m) | 8 pés (2,8 m) |
| Marcação de caminho EMS 3M | Faixa máxima de leitura: | Faixa máxima de leitura: |
| Fita ou corda da série 7### | Não aplicável | 4 pés (1,2 m) |
| Marcador 3M™ EMS iD - Alcance de escrita e leitura | |||
| 1420X/1420XE | 7420X/7420XE | ||
| Marcadores 3M EMS iD | Faixa máxima de gravação: | Faixa máxima de leitura: | Faixa máxima de leitura: |
| Perto da superfície | 6 polegadas (15 cm) | 2 pés (0,6 m) | 3 pés (0,9 m) |
| Marcador de bola: PWR: US Power WTR: Água | 12 polegadas (30 cm) | 3,3 pés (1,0 m) | 5 pés (1,5 m) |
| Marcador de bola: TEL: Telecomunicações CE PWR: CE Energia WW: Águas Residuais GÁS: Gás CATV: Comunicação GP: Uso Geral | 12 polegadas (30 cm) | 4 pés (1,2 m) | 5 pés (1,5 m) |
| Gama completa | 24 polegadas (60 cm) | 6,6 pés (2,0 m) | 8 pés (2,4 m) |
| Armazenamento de dados do receptor | |
| Registros de leitura EMS-iD* | 512 |
| Registros do programa EMS-iD* | 128 |
| Localize registros* | 512 |
| Número de modelos EMS-iD: | 75 |
| * sem limite de gravação com pen drive externo. (limitado apenas pelo tamanho da unidade flash) | |
