FCST-15JDB-EC
FCST
FCST-15JDB-EC
Visão geral do produto

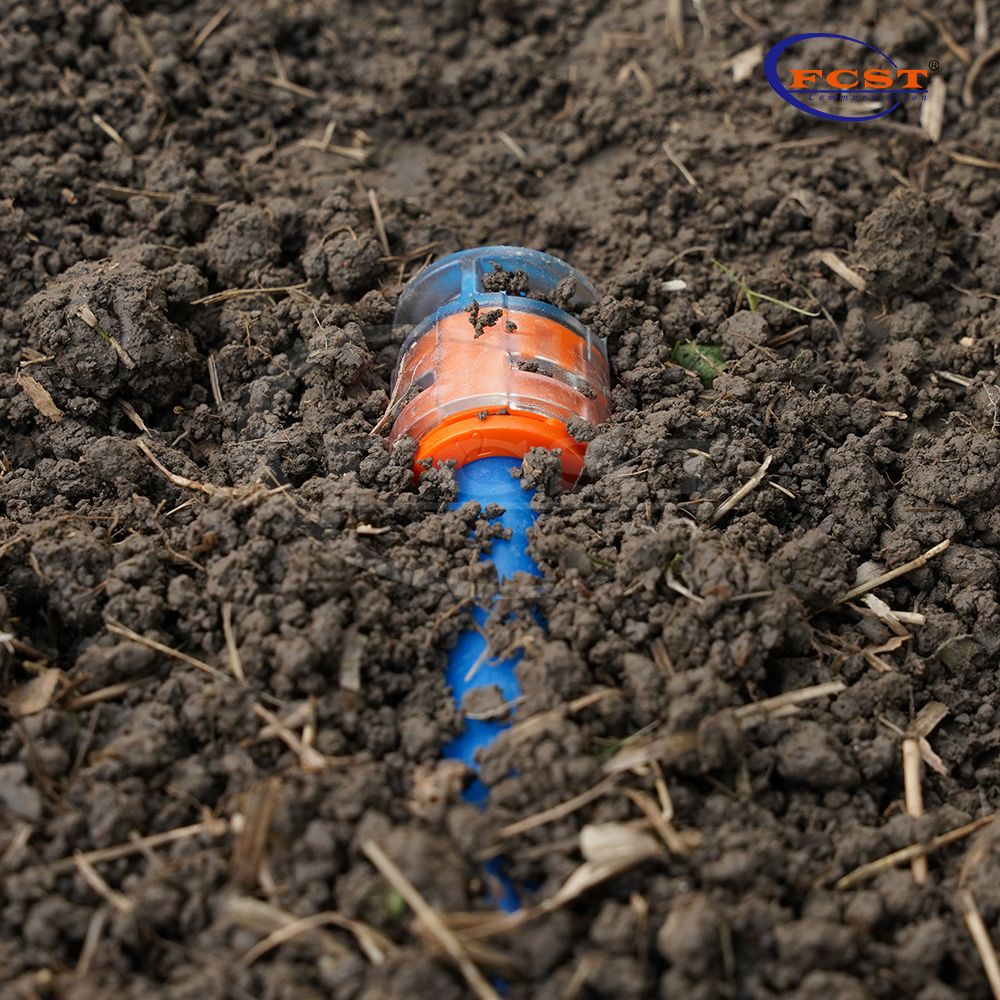

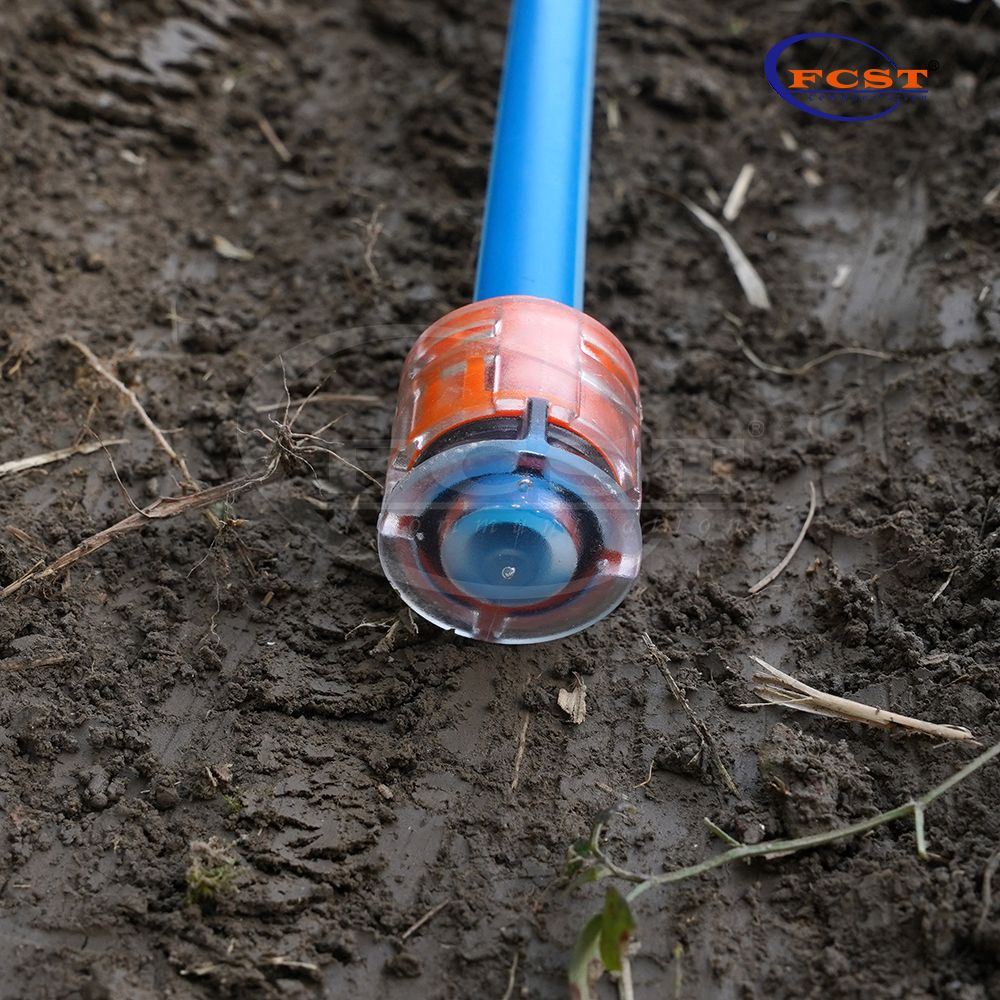

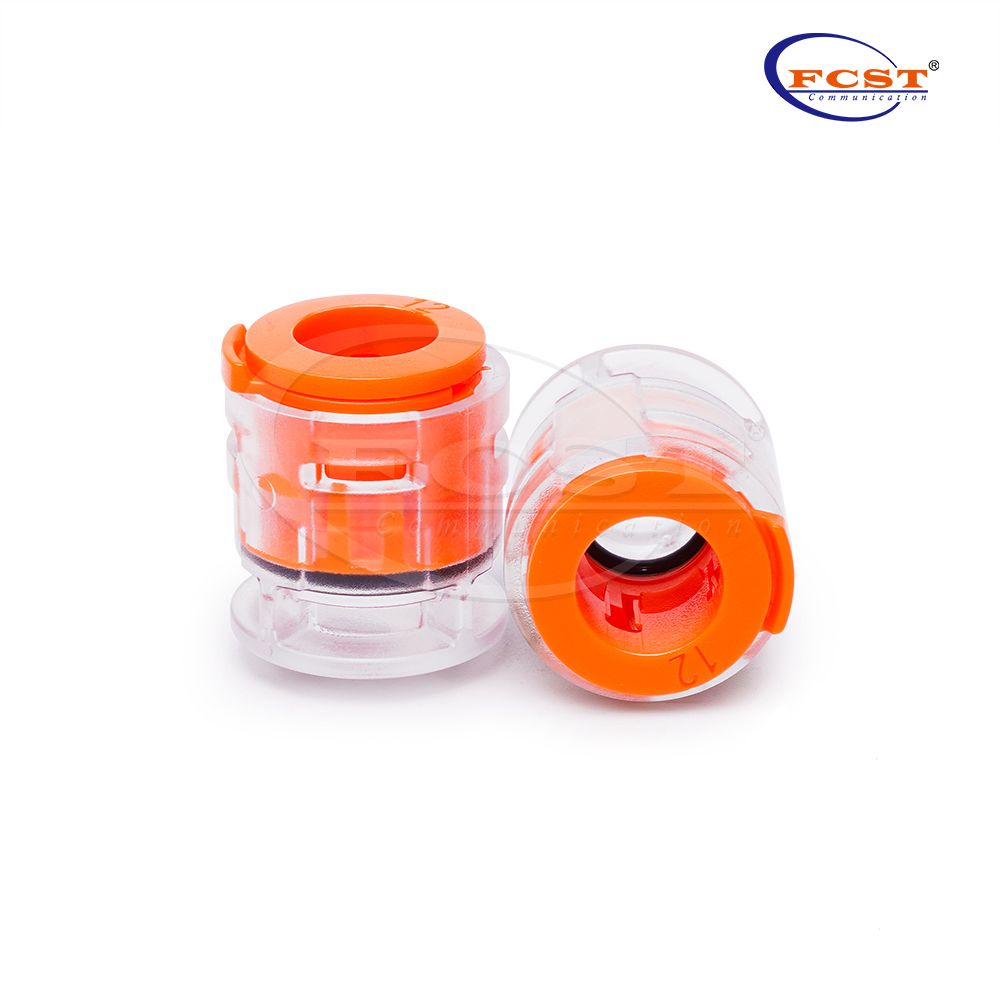

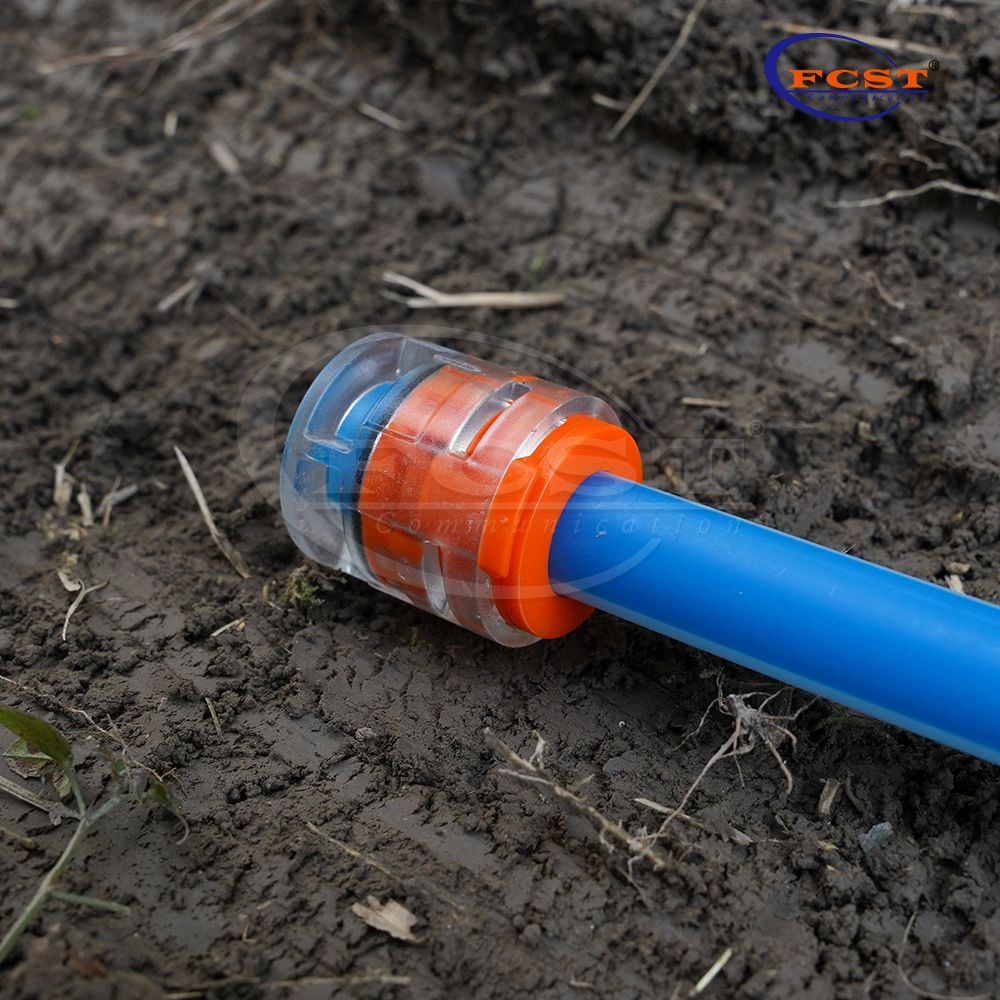

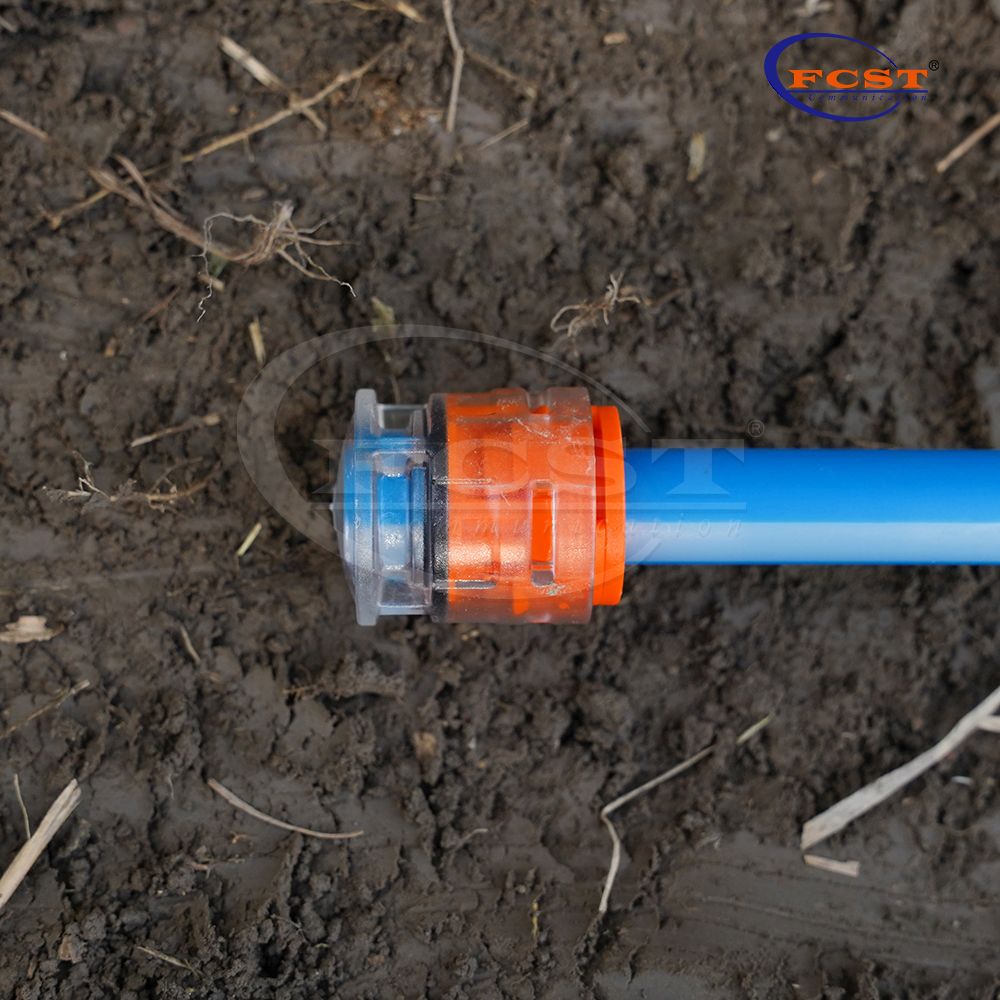

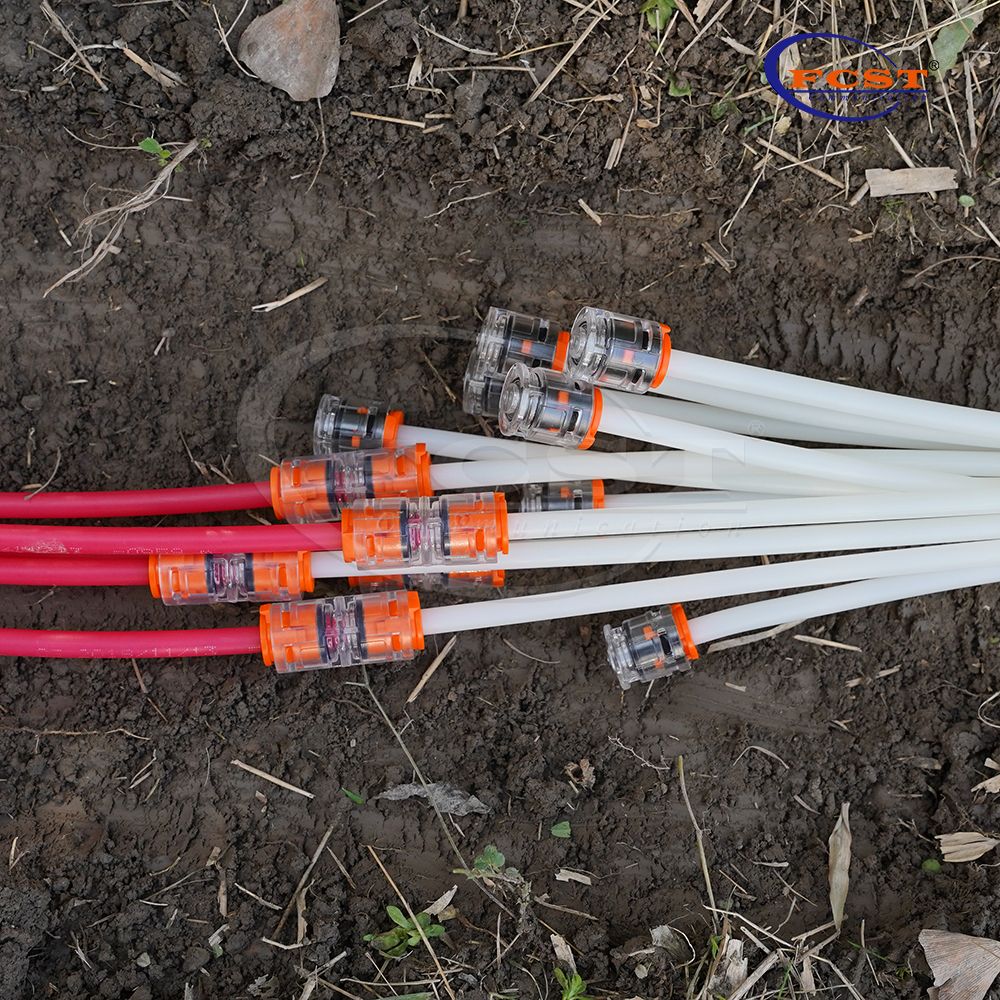

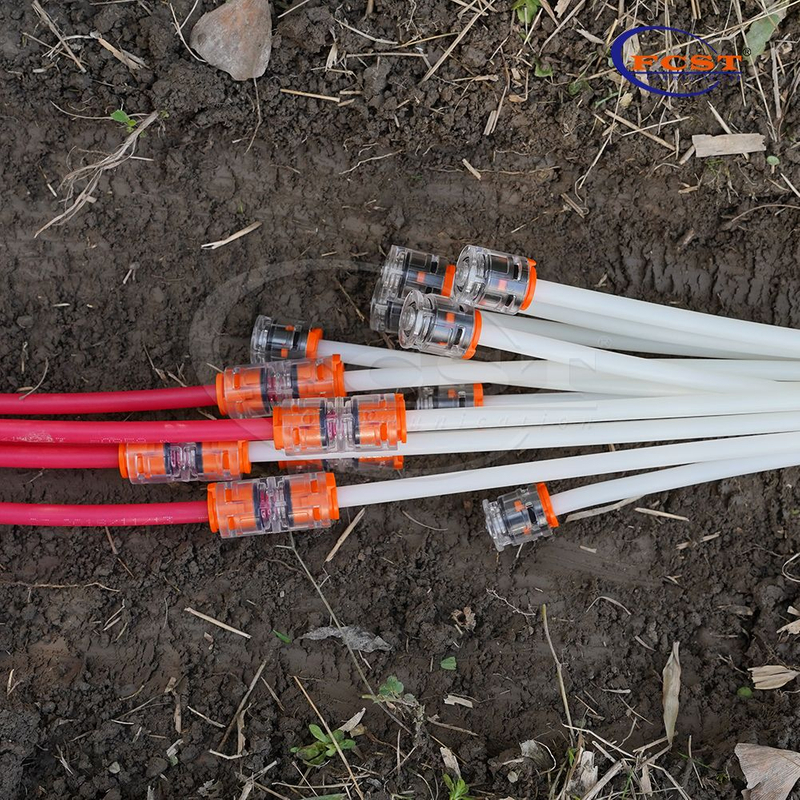

Os conectores push-on sem metal FCST-15JDB-EC apresentam um invólucro de policarbonato transparente que melhora a estabilidade térmica e oferece excelente resistência ao impacto. Seus recursos rápidos e fáceis de conectar e desconectar, combinados com seu design robusto e compacto e o uso de materiais duráveis, os tornam ideais para os ambientes mais severos, incluindo aplicações de montagem direta (DI) ou enterramento direto (DB) em implantações de redes de telecomunicações.
P Roduct Vantagens
Para microdutos de 7 a 16 mm.
Instalação fácil 'push-in '.
Design totalmente plástico. (sem metal)
Corpo transparente cristalino.
Clipe de travamento de segurança pré-montado.
Adequado para uso em aplicativos Direct Buried (DB).
Os componentes são feitos de materiais recicláveis para reduzir as emissões de dióxido de CO2.
Especificações do produto
Construção | Descrição |
Tubo para conector | Microduto HDPE (DB | DI | TW) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida estimada | 25 anos |
Classe de proteção | IP68 |
Teste de entrada de água | 0,5 bar durante 168 horas |
Temperatura de instalação | -15°C a +50°C |
Temperatura de operação (após sopro) | -20°C a +70°C |
Temperatura de transporte e armazenamento | -15°C a +45°C |
Força de Inserção | Tamanho ≤ 12mm, ≤ 50 N | Tamanho ≥ 14mm, ≤ 120 N |
Resistência ao Impacto | 15J |
De acordo com os padrões | DIN EN 50411-2-8,EN 50411-2-5,IEC 60794-1-24, E4: 15 Joules, EN 61300-2-10,EN 61300-2-38:2006,IEC 60794-1-2 Método E1,Rohs,Alcance |
Padrão |
EN 60529:IP68 |
EN 61300-2-26: Névoa Salina |
EN 61300-2-33: Reentradas |
IEC 60794-1-24, E4: 15 Joules |
EN 61300-2-10: Resistência ao esmagamento |
EN 61300-3-1: Aparência Visual |
EN 61300-2-4: Retenção de Microdutos |
EN 61300-2-34: Resistência Química |
EN 50411-2-8:Anexo E:Força de Inserção |
EN 61386-22: Teste de fio incandescente a 750°C |
EN 50411-2-8:Anexo D:Teste de instalação |
EN 61300-2-22: Mudança de temperatura |
EN60794-1-2 Método E1. Resistência à tracção |
EN 61300-2-38: 2006, Método B: Perda de pressão |
EN 50411-2-8:Anexo C: Resistência a Alta Pressão |
EN 61300-2-23: 1997,Método 2: Imersão em Água |
EN 61386-24: Sistemas de conduítes enterrados no subsolo |
EN 61300-2-38:2006, Método A: Desempenho de vedação |

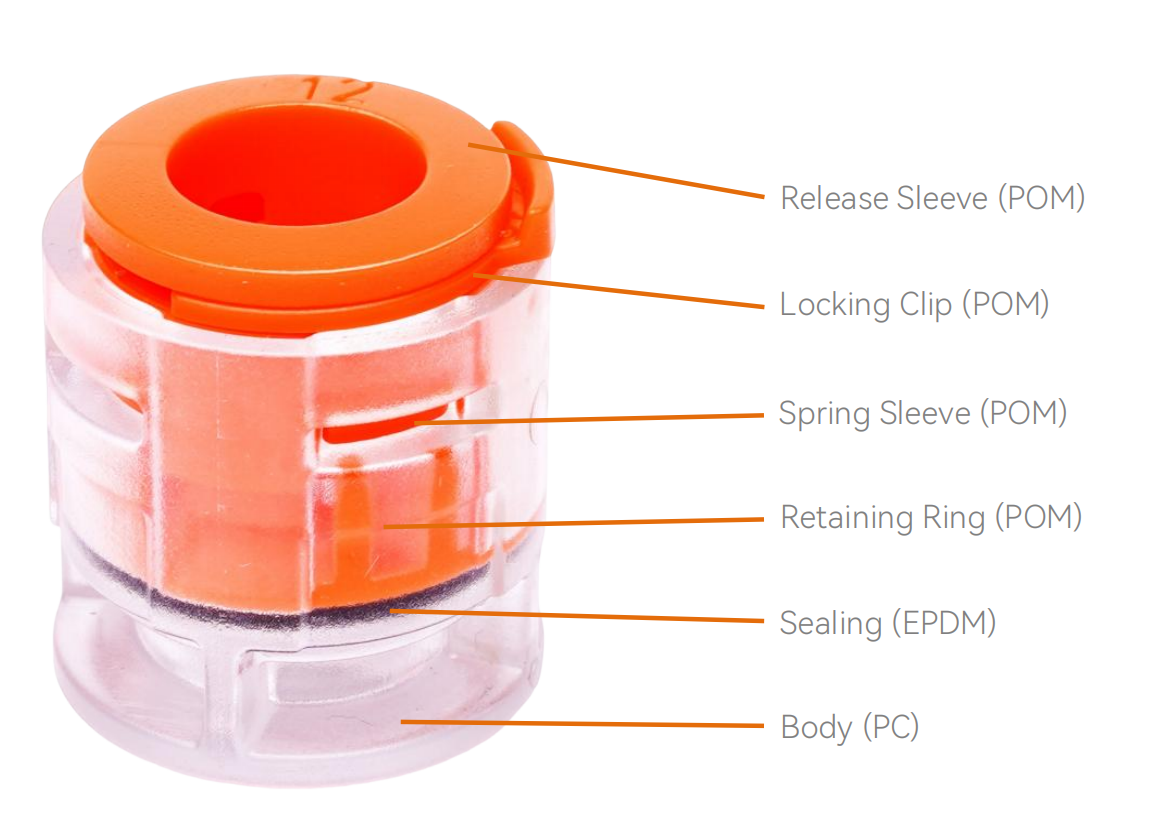

Material do produto
Encomendar informações

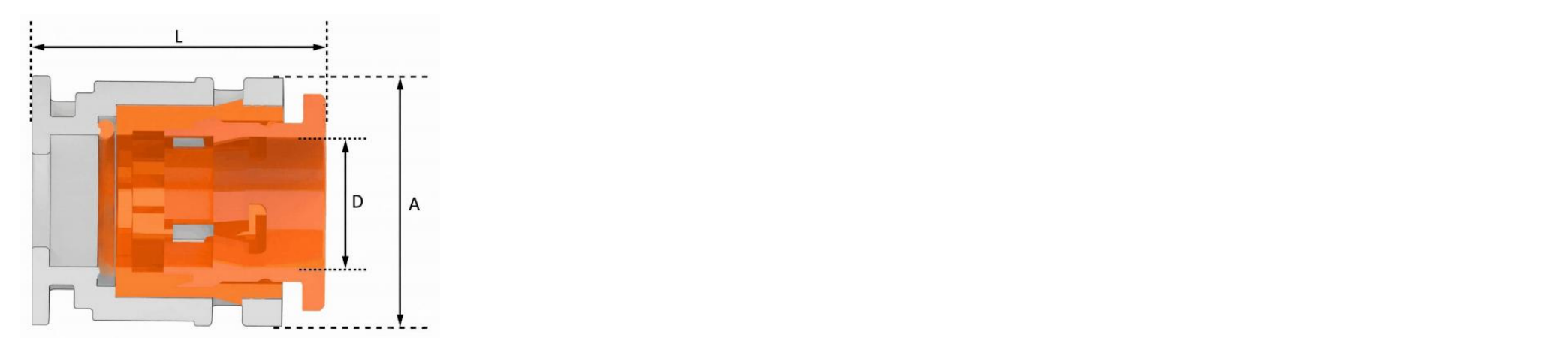

| Modelo | D (mm) | Um (mm) | B (mm) | L (mm) | Peso (g) |
| FCST-15JDB-EC7 | 7+0,4 | 18,8+0,2 | 6,10±0,2 | 22,8±0,2 | 4,5-5 |
| FCST-15JDB-EC10 | 10+0,4 | 21,8+0,2 | 9,1±0,2 | 23,3±0,2 | 6,5-7,5 |
| FCST-15JDB-EC12 | 12+0,4 | 24,7+0,2 | 11,1±0,2 | 27,2±0,2 | 9-11 |
| FCST-15JDB-EC14 | 14+0,4 | 26,7+0,2 | 13,0±0,2 | 27,5±0,2 | 7,5-8,5 |
| FCST-15JDB-EC16 | 16+0,4 | 28,7+0,2 | 15,1±0,2 | 28,2±0,2 | 10,5-12,5 |
*Nota: Para outros tamanhos, entre em contato com o departamento comercial.
