FCST02265
FCST
Visão geral do produto
A caixa de distribuição de fibra óptica é usada como ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, ao mesmo tempo, fornece proteção e gerenciamento sólidos para a construção da rede FTTx.
Vantagens do produto
l Estrutura totalmente fechada.
l Material: PC+ABS, à prova de umidade; à prova de água; à prova de poeira; antienvelhecimento, nível de proteção até IP65.
l Preso para cabos de alimentação e cabo de gotas, fibra de fibra, fixação, armazenamento, distribuição ... etc. tudo em um.
l As tranças ，de cabo ，e os patch cords percorrem seus próprios caminhos sem perturbar uns aos outros, instalação de divisor PLC tipo micro e fácil manutenção.
l O painel de distribuição pode ser virado para cima, o cabo alimentador pode ser colocado pela porta de expressão, fácil de manutenção e instalação.
l A caixa pode ser instalada na parede ou em poste, adequada para uso interno e externo.
Especificações do produto
Construção | Descrição |
Máx. Capacidade | 16 |

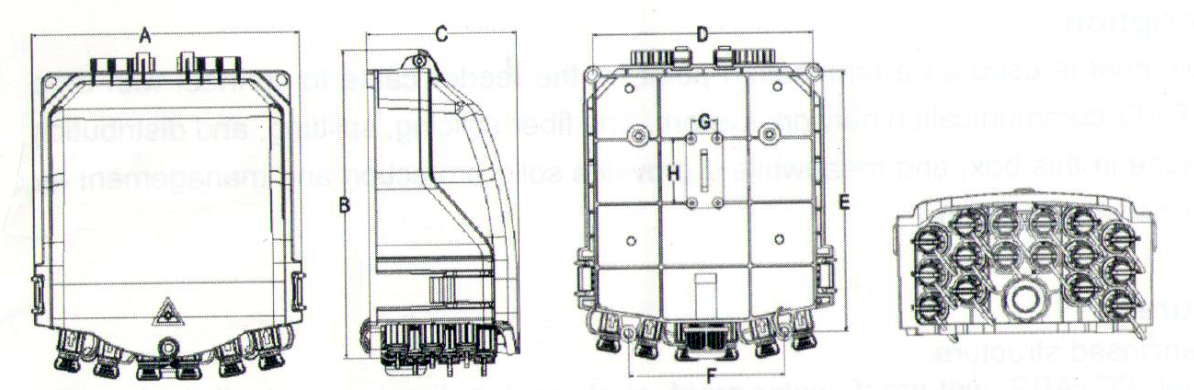

Tamanho (foto 1) A*B*C （ mm ） | 208*241*117 |
Descrição | Caixa divisora |
Modelo | 16 núcleos |
Tamanho de instalação (foto 2 ) D*E*F ( mm ) | 179*212*126 |
Tamanho de instalação (foto 2 ) G*H ( mm ) | 21*52 |
No maior diâmetro do cabo ( mm) | 18 |
Umidade relativa | ≤ 85% (+30 ℃ ) |
Pressão atmosférica | 70Kpa ~ 106Kpa |
Temperatura de trabalho | -40℃～ +85 ℃ |
Estrutura do produto
Ficha técnica principal
Perda de inserção : ≤ 0,15dB
Perda de retorno UPC :≥ 50dB
Perda de retorno APC :≥ 60dB
Ficha técnica à prova de trovões
A resistência de isolamento entre o dispositivo de aterramento e as partes metálicas da caixa não é inferior a 2 × 10⁴ M Ω /500V （ DC ）； IR ≥ 2× 10⁴ M Ω /500V
A resistência de tensão entre o dispositivo de aterramento e a caixa e suas peças metálicas não é inferior a 3.000 V ( CC ) /min, sem perfuração, ，sem descarga elétrica ；U ≥ 3.000 V
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
