FCST02259
FCST
FCST02259
Visão geral do produto

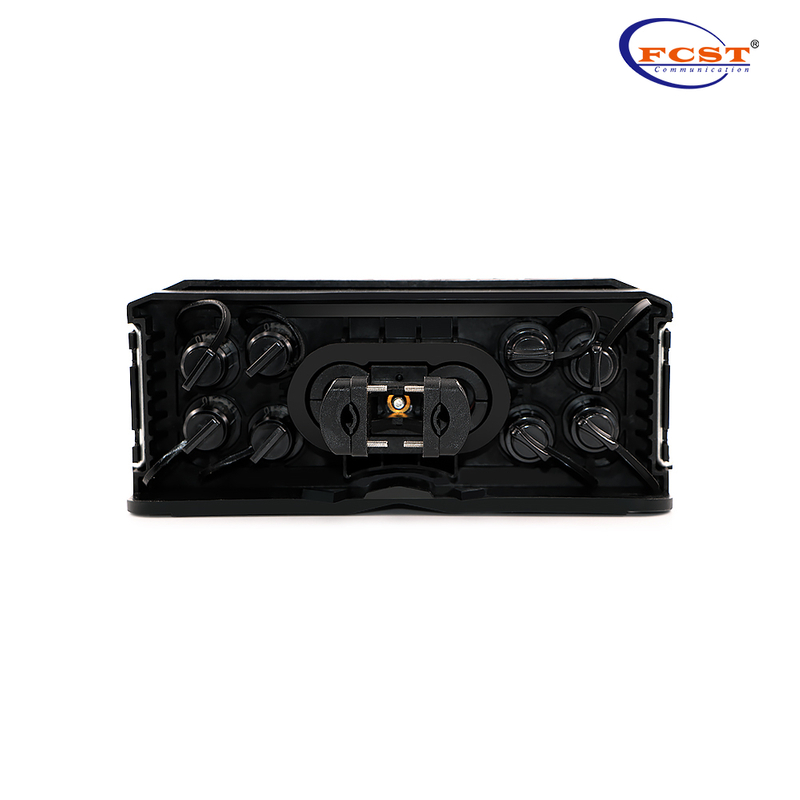

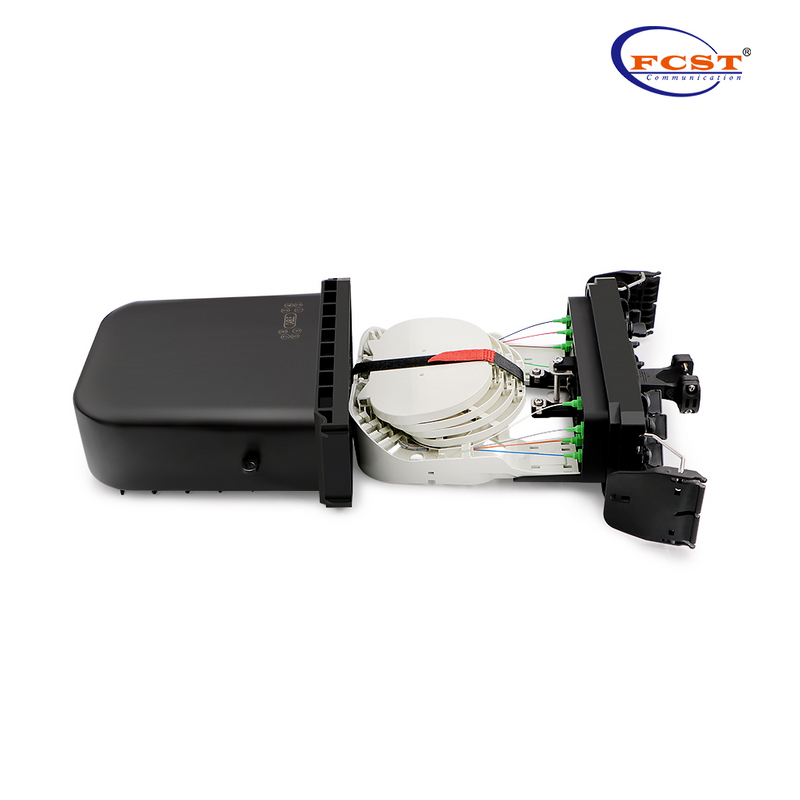

FCST02259 FastConnect Closure é um dispositivo de linha de fiação de distribuições de usuários no sistema FTTH, fornece proteção e gerenciamento para cabos de fibra e pode ser usado para terminação, ramificação de cabos e conexão cruzada. A caixa de distribuição do divisor é usada principalmente para ponto de acesso do usuário na rede FTTH-ODN, pode ser dividida em tipo interno e externo de acordo com o cenário de instalação, e pode ser dividida em tipo de distribuição e tipo de divisão óptica de acordo com a função.
O jumper de fibra óptica endurecido é usado como um ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de redes FTTx.
Vantagens do produto
L O roteamento de fibras é razoável.
L Adequado para instalação interna ou externa, montada na parede, poste.
l Preso para cabos de alimentação e cabo de gotas, fibra de fibra, fixação, armazenamento, distribuição ... etc. tudo em um.

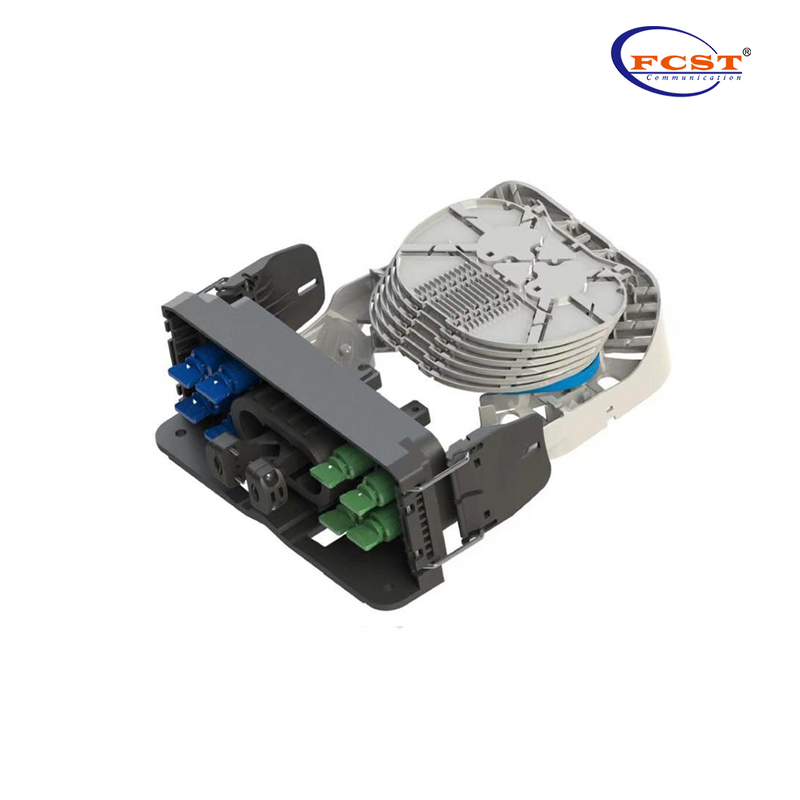

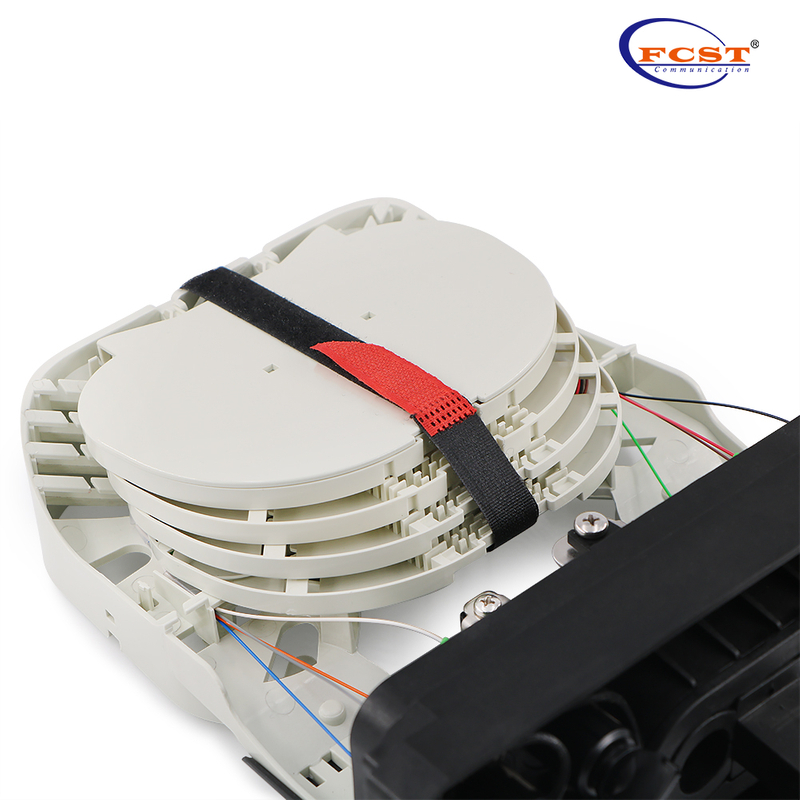

l Bandeja de emenda empilhada embutida, fácil para aberta, a bandeja de emenda pode ser retirada, fácil para instalação e manutenção.
L feito de material plástico de engenheiro de alta qualidade (PP), boa resistência mecânica, aparência elegante, robustez e durabilidade.
Especificações do produto
Construção | Descrição |
Máx. Capacidade | 8núcleos (SC/APC) |
Capacidade de FOSC (Bunchy) | 84 núcleos |
Material | Pp |
Dimensão (mm) | 273*234*92 |
Entradas/tomadas | 2/8 |
Instalação | Montagem do pólo, montagem de pedestal Montagem da fita, montagem na parede |
Nível de proteção | IP67 |
Diâmetro do cabo de fibra | Φ18mm |
Número de bandejas | 7 |
Capacidade da bandeja | 12F |
A*B*C:273*234*92mm F*H : 107*156mm

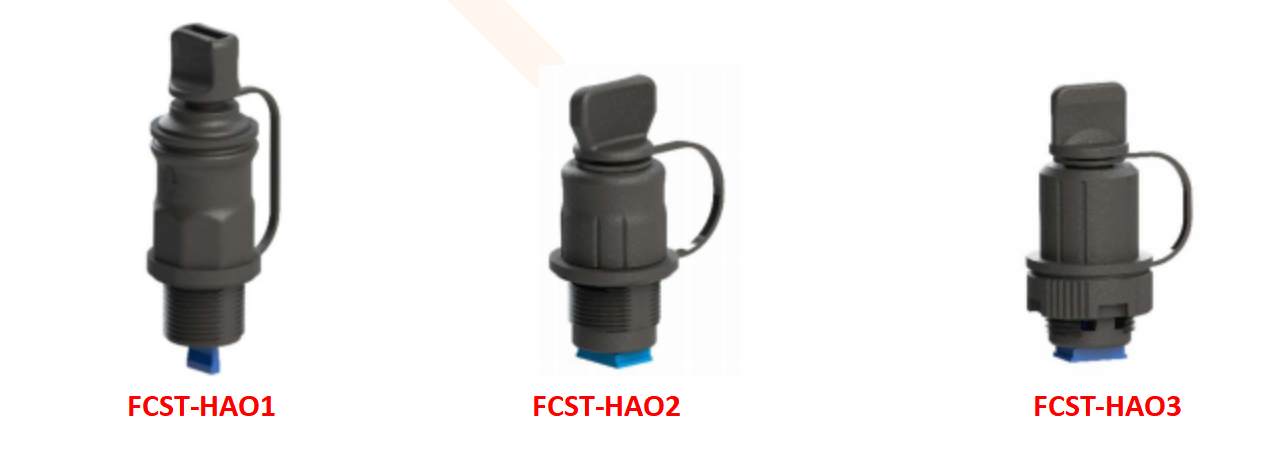

Adaptador endurecido opcional
Instalação

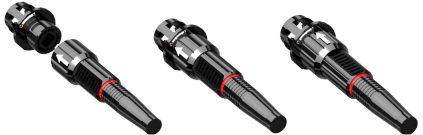

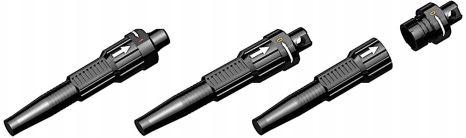

Instalação do conector da fibra
Gire a parte da seta do conector de fibra no sentido anti-horário e retire a tampa contra poeira.
A parte da seta do conector de fibra está acima, insira o conector de fibra no soquete e gire a parte da seta no sentido horário.
Instalação do produto

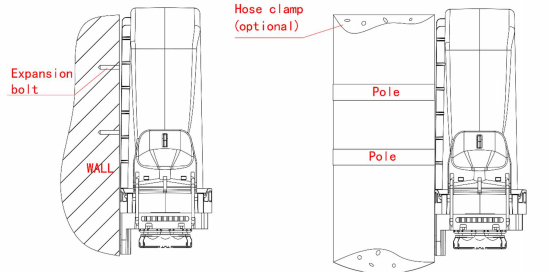

Instalação montada na parede
Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.
Instalação montada no poste
Corrija 1 conjunto do anel do polo no pólo de telecomunicações, como abaixo.
