FCST-PUEM2
FCST
FCST-PUEM2
Visão geral do produto

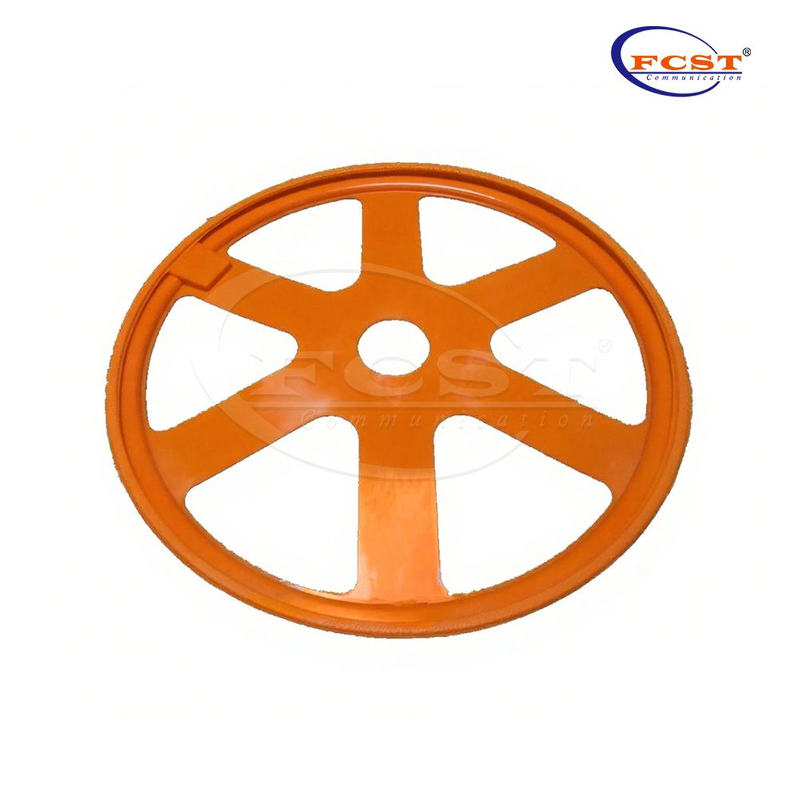

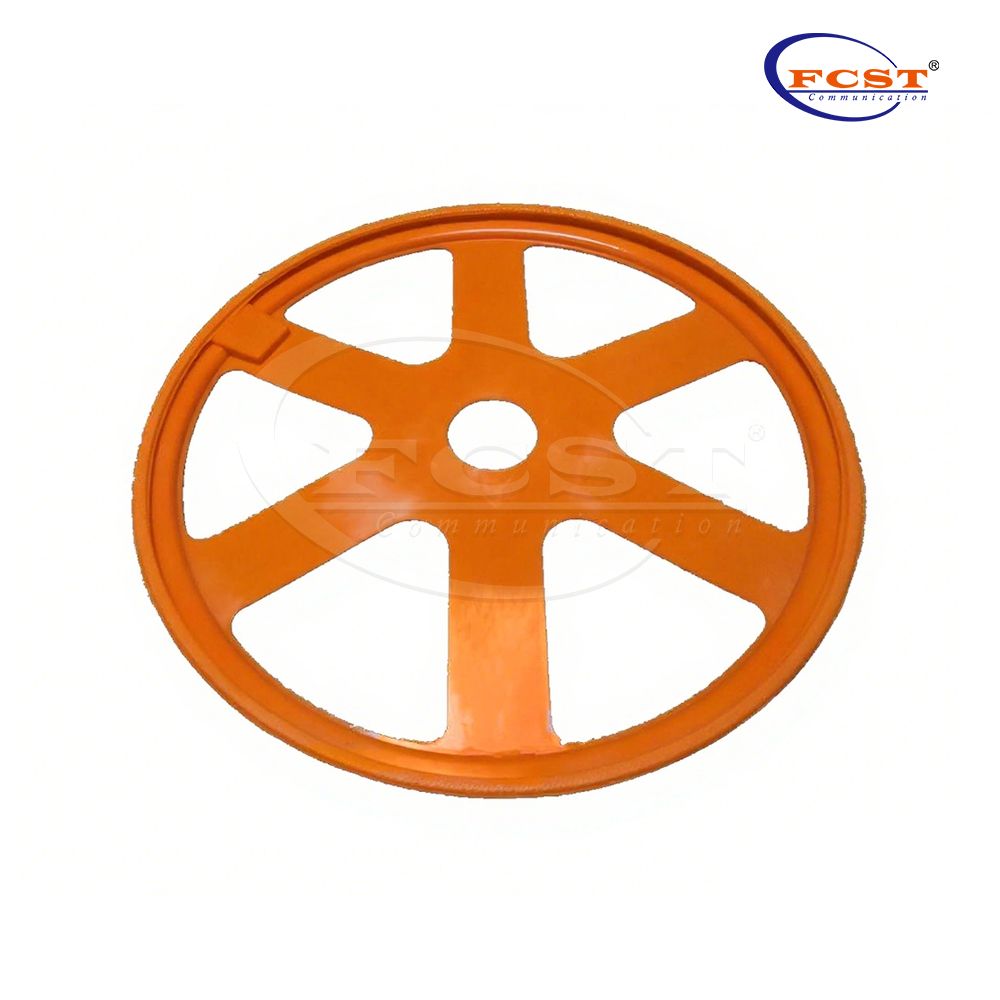

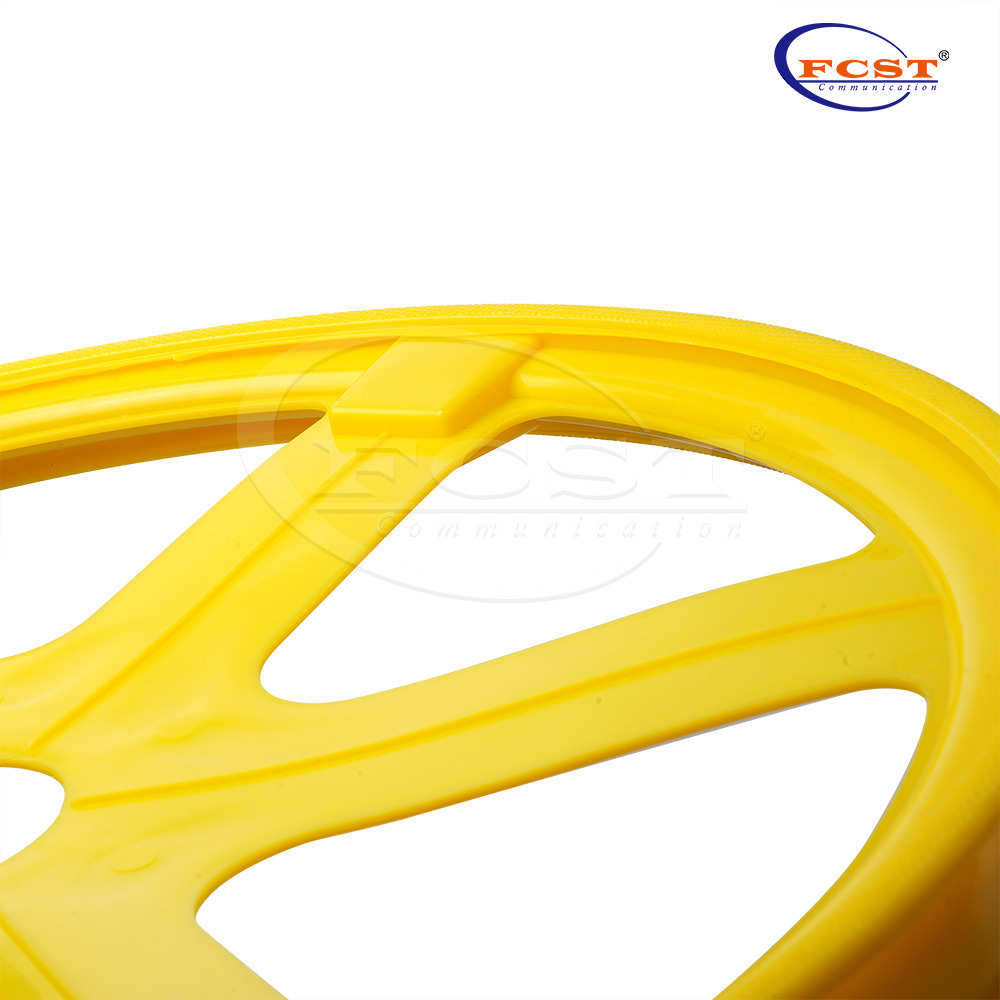

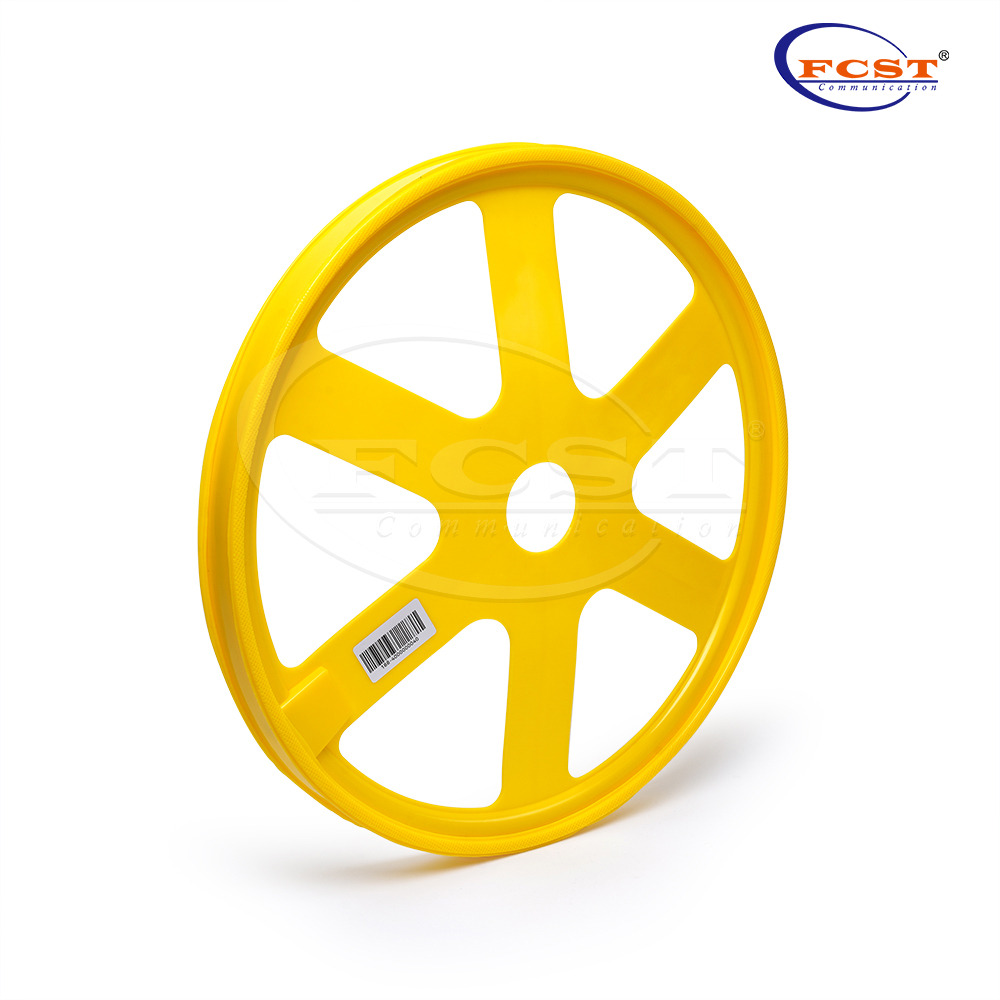

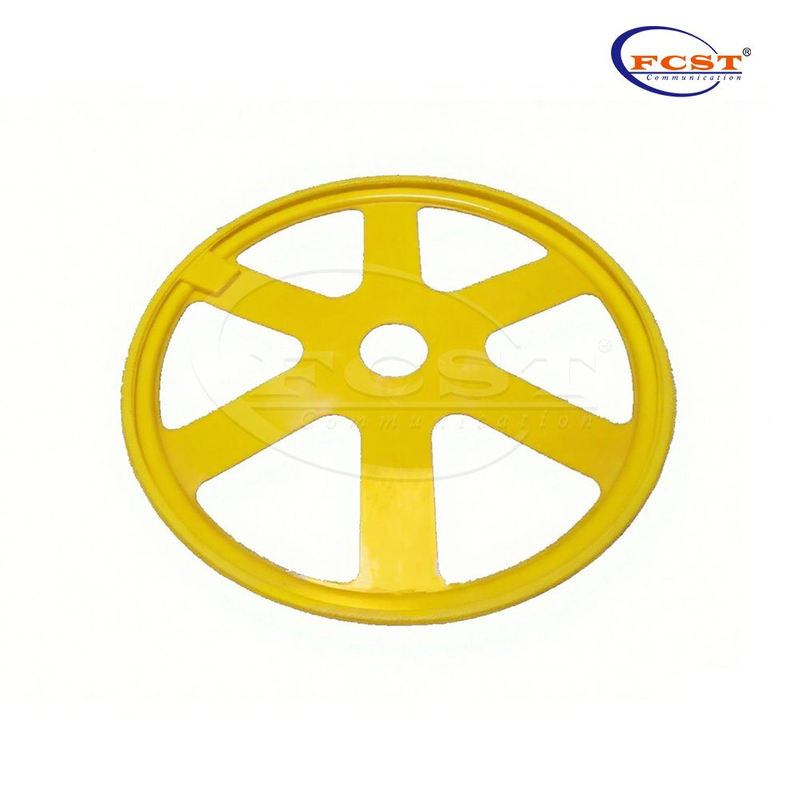

O marcador eletrônico subterrâneo passivo FCST-PUEM2 2,4-2,8 m é um marcador eletrônico subterrâneo de disco de gama completa , adequado para (sem modo ID). marcar instalações subterrâneas com grandes profundidades de sepultamento, como gasodutos de alta pressão, cabos ópticos de longa distância, etc.
Produto Uma vantagem
Alcance de detecção de até <2,8m.
Alta Bola de marcador de precisão de localização.
Sem substâncias químicas nocivas no interior.
Para bueiros ou instalação enterrada direta.
O refletor de RF de auto -orientação garante a melhor faixa de detecção e precisão.
Projetado de acordo com frequências padrão internacionais.
Especificações do produto
| Construção | Descrição |
Tipo de produto | Versão ex.id |
| Freqüência | 169,8 kHz / 145,7 kHz / 121,6 kHz / 101,4 kHz / 134 kHz / 83 kHz / 66,35 kHz |
| Profundidade Máxima Detectável | 2,4~2,8 m (versão EX.ID) |
| Vida útil | 50 anos |
| Diâmetro | Φ400mm丨15,7 pol. |
| Altura | 32 mm x 1,26 pol. |
| Material | HDPE |
| Peso | 0,385kg ± 10% |
| Nível de proteção | IP68 |
| Temperatura de armazenamento | -20℃ a +50℃ |
| Temperatura operacional | -20℃ a +70℃ |
| Instalando Densidade | Geralmente 10~20m |
| Capacidade anti-queda | Capaz de resistir a quedas de uma altura de 3 metros sem afetar o desempenho elétrico |
| Resistência à pressão | Capaz de suportar pressão de 10KN sem ser danificado |
| Compatibilidade do detector | ED8000 ou outros detectores com a mesma frequência (por exemplo: série 3M Dynatel) podem ler |
Encomendar informações
*Nota: O modelo especificado é determinado com base em configurações opcionais. Por exemplo: FCST-PUEM2--A1-B1.
Instalações

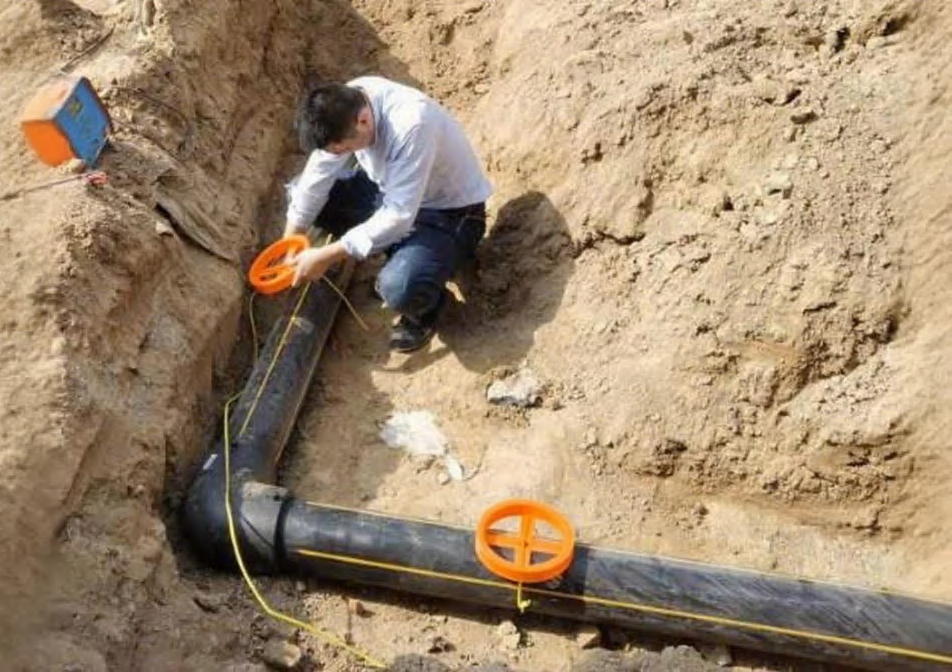

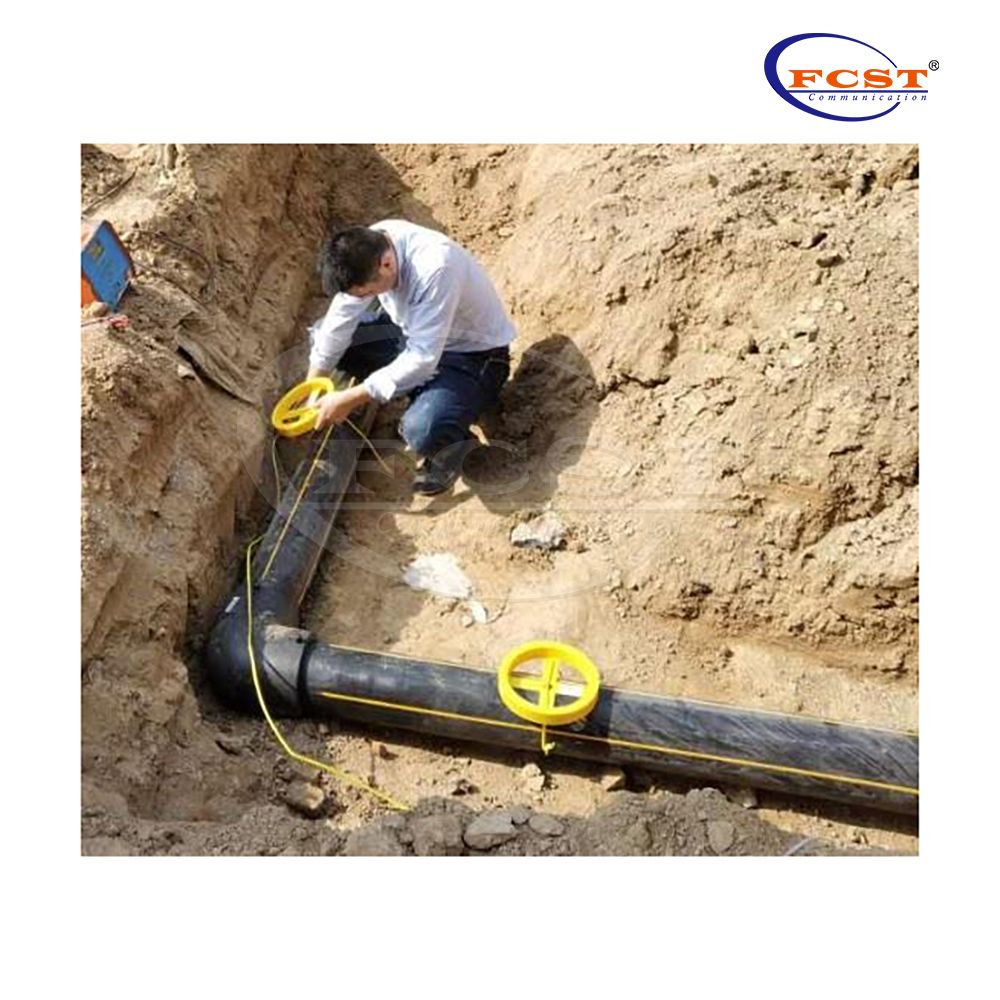

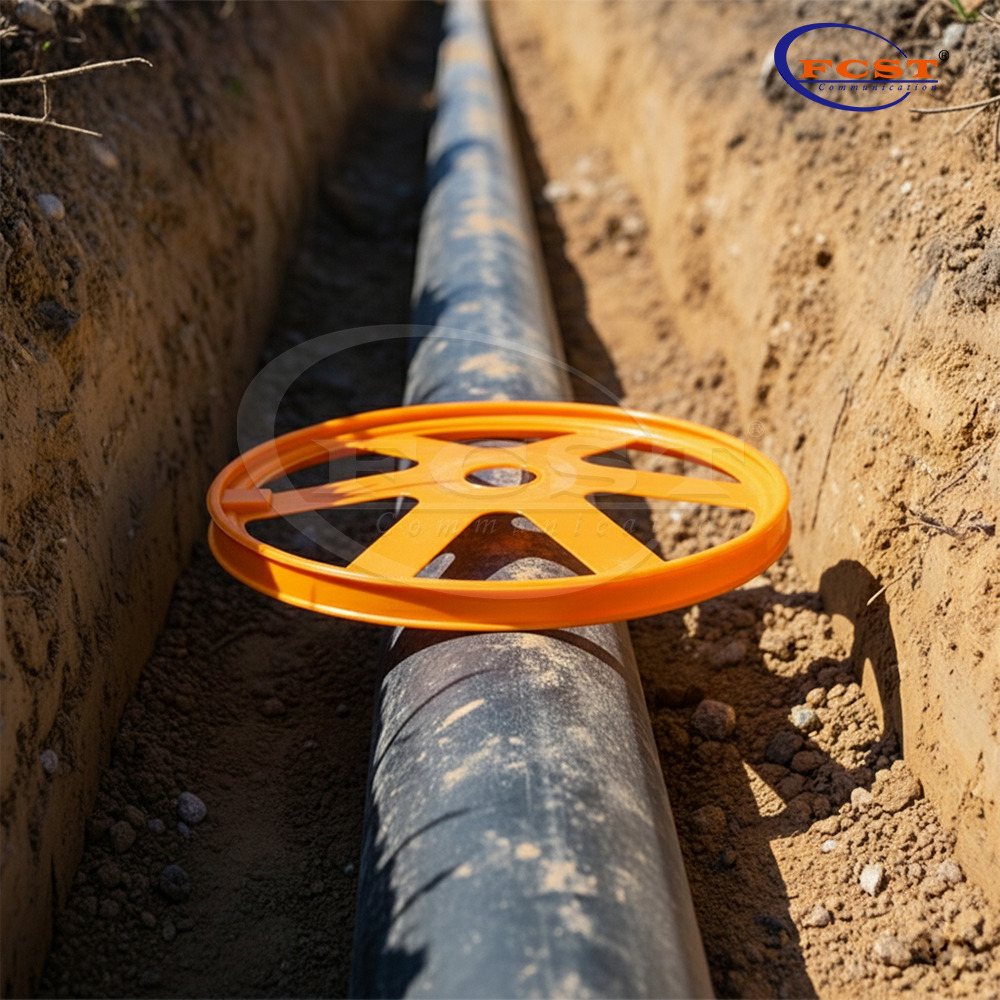

O marcador eletrônico de disco deve ser instalado acima da tubulação e mantido o mais horizontal possível. O tubo não metálico deve ser fixado diretamente na tubulação e fixado com amarras. Ao cobrir o solo, deve-se usar areia ou areia para preencher a lacuna entre o marcador e a tubulação para evitar força desigual no marcador após cobrir o solo. Considerando a incerteza da espessura posterior da cobertura do solo, é geralmente recomendado que a profundidade de enterramento seja inferior a 80% da profundidade máxima detectável do modelo. Para evitar interferência mútua entre marcadores, a distância entre dois marcadores adjacentes deve ser superior a 1,5 metros. Folha de Dados do Marcador Eletrônico FCST-PUEM2. Não pressione o marcador sob a tubulação ou o objeto marcado. Se for um tubo de metal, o marcador deve ser mantido a uma distância não inferior a 12cm do topo do tubo, e não deve haver objetos metálicos cobrindo o marcador.
