FCST-PUEM4
FCST
FCST-PUEM4
Visão geral do produto

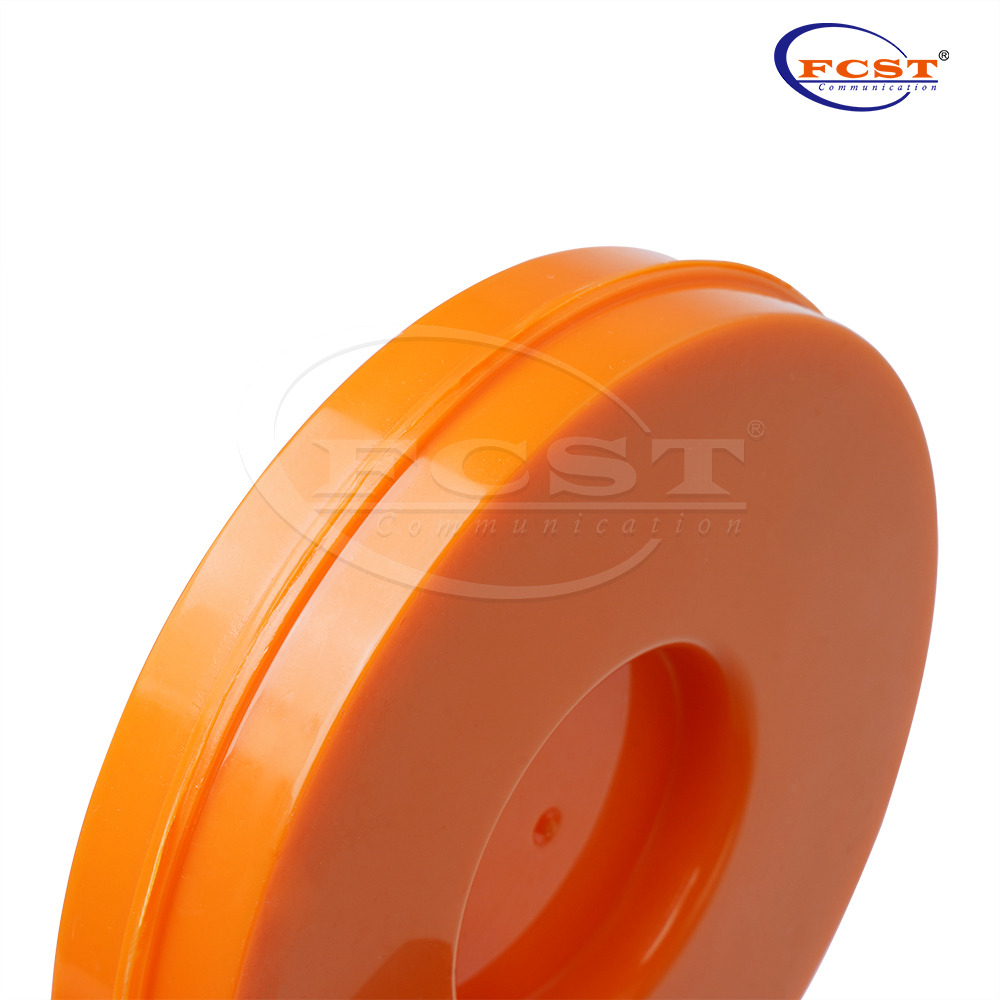

Os marcadores de disco de alcance estendido FCST-PUEM4 de 1,5-1,7 m fornecem um método fácil e preciso de localização precisa de instalações montadas embutidas, que ficam cobertas por aterro. O marcador de disco é facilmente fixado na parte inferior de tampas ou tampas não metálicas em instalações montadas embutidas, como orifícios de mão, bueiros e outros compartimentos de nível de classificação durante a construção e manutenção. Os marcadores de disco não se destinam ao enterramento direto.
Vantagem do produto
Profundidade máxima de sepultamento de até 1,7 metros.
Localiza a posição exata do marcador.
Embalagem em HDPE, resistente à corrosão química.
Suporta uma faixa de temperatura de -4 a 122 °F (-20 a 50 °C).
Adequado para vários setores (Água, Sanitário, Telecomunicações, Gás, Eletricidade, Europower).
Especificação do produto
| Construção | Descrição |
| Tipo de produto | Versão ex.id |
| Freqüência | 83kHz / 87kHz / 101,4kHz / 121,6kHz / 134kHz / 145,7kHz / 169,8kHz |
| Profundidade de identificação | 1,5-1,7 m (versão EX.ID) |
| Nível de proteção | 50 anos |
Diâmetro | Φ110mm丨4.330 pol. |
| Peso | 350g(±35g) |
| Nível de proteção | IP68 |
| Temperatura de armazenamento | -20°C a 70°C |
| Temperatura operacional | -20°C a 50°C |
Teste de queda | Pode suportar quedas de cerca de 1,5 metros (5 pol.) até o piso de concreto |
| Resistência ao estresse | Suporta pressão de 5 KN sem danos permanentes, rachaduras, vazamentos ou falha na etiqueta eletrônica |
| Compatibilidade do detector | ED8000 ou outros detectores com a mesma frequência (por exemplo: série 3M Dynatel) podem ler |

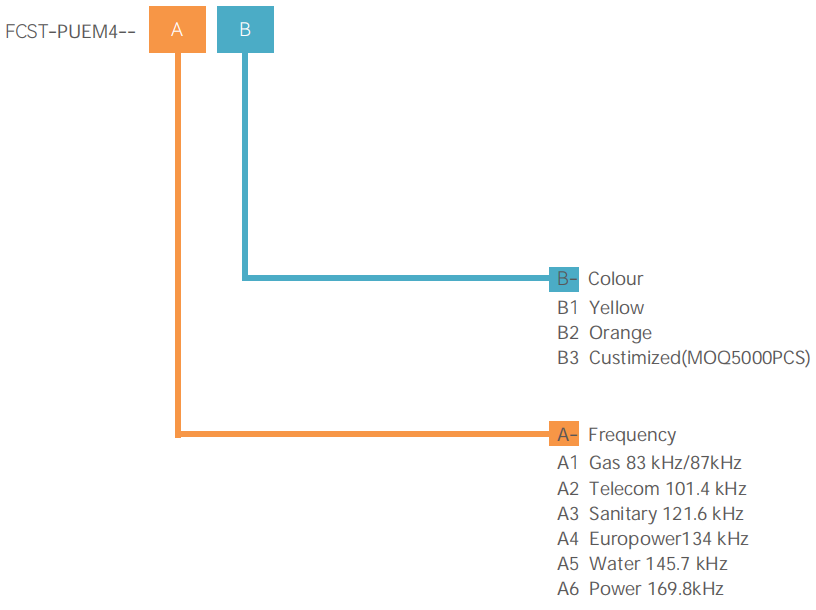

Encomendar informações
*Nota: O modelo especificado é determinado com base em configurações opcionais. Por exemplo: FCST-PUEM4--A1-B1.
Instalações

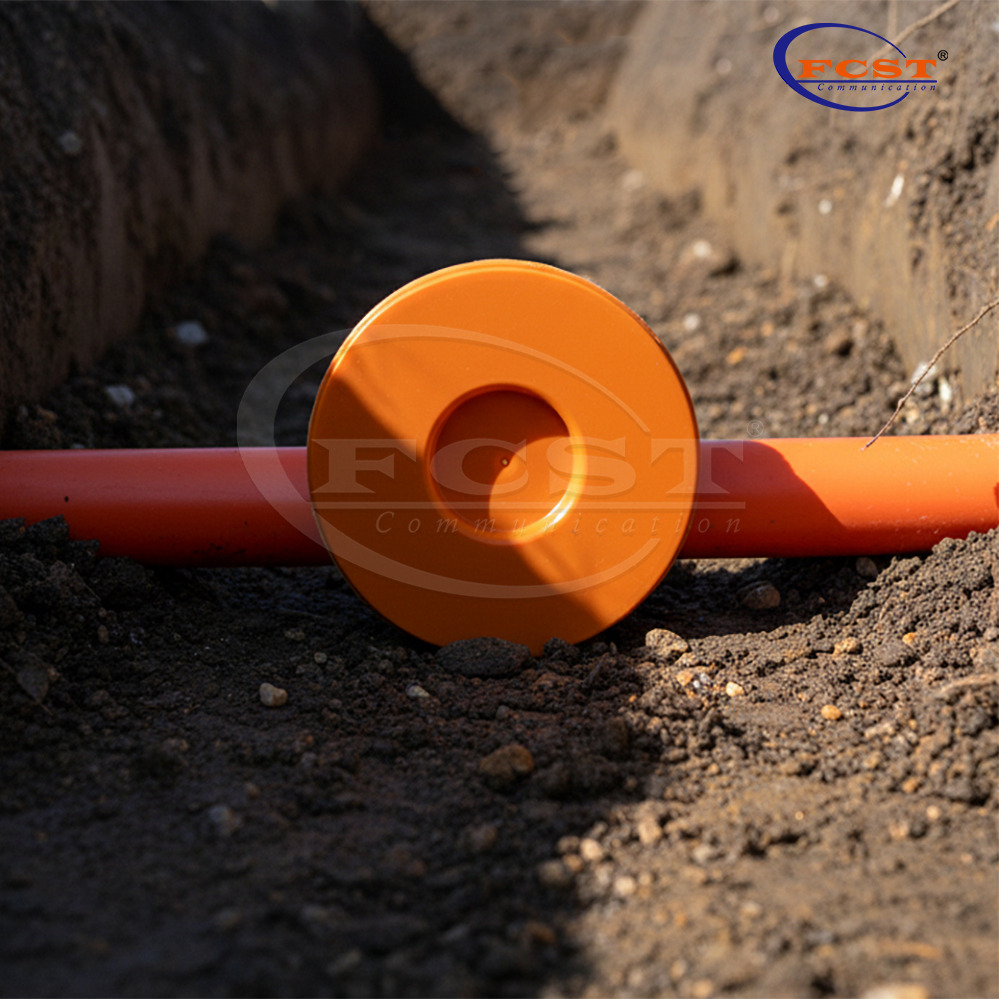

O marcador eletrônico de disco deve ser instalado acima da tubulação e mantido o mais horizontal possível. O tubo não metálico deve ser fixado diretamente na tubulação e fixado com amarras. Ao cobrir o solo, deve-se usar areia ou areia para preencher a lacuna entre o marcador e a tubulação para evitar força desigual no marcador após cobrir o solo.
Considerando a incerteza da espessura posterior da cobertura do solo, é geralmente recomendado que a profundidade de enterramento seja inferior a 80% da profundidade máxima detectável do modelo.
Para evitar interferência mútua entre marcadores, a distância entre dois marcadores adjacentes deve ser superior a 1,5 metros. Folha de Dados do Marcador Eletrônico FCST-PUEM4.
Não pressione o marcador sob a tubulação ou o objeto marcado.
Se for um tubo de metal, o marcador deve ser mantido a uma distância não inferior a 12cm do topo do tubo, e não deve haver objetos metálicos cobrindo o marcador.
