Visão geral do produto

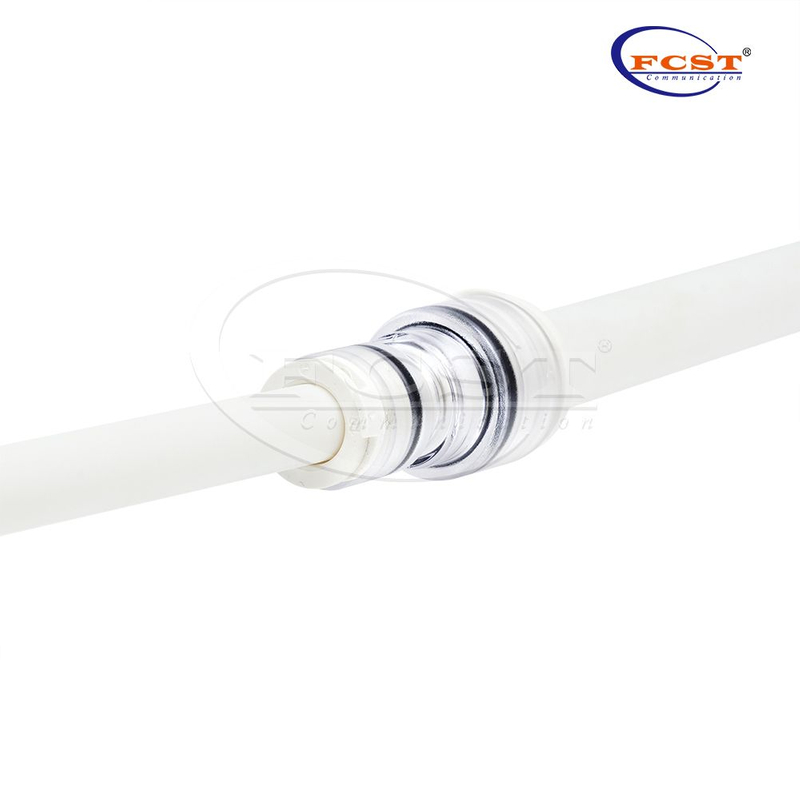

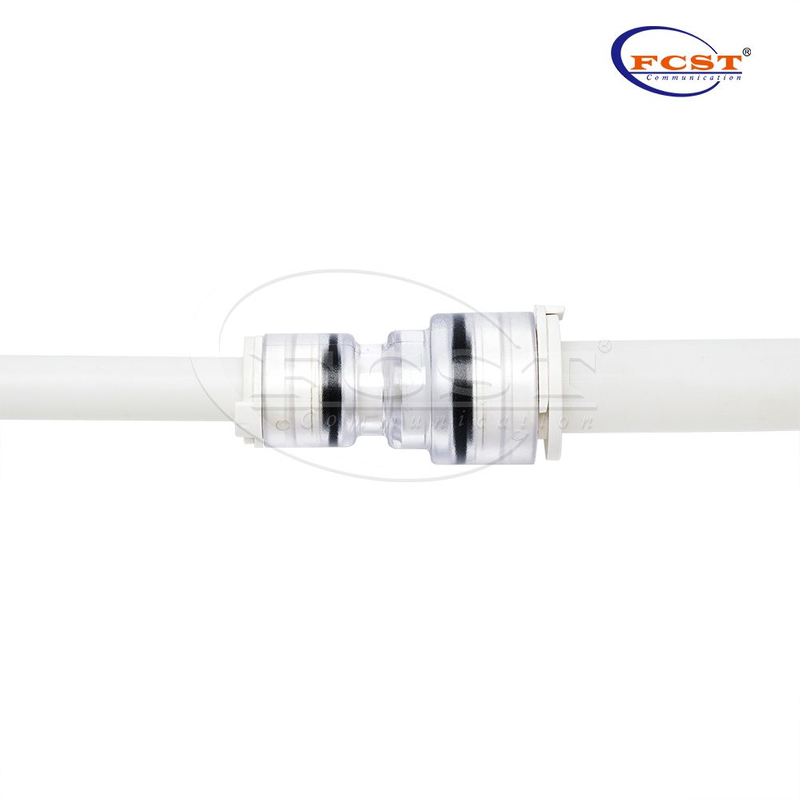

Conector redutor de microdutos LSZH Faça conexões entre microdutos de forma rápida e fácil em aplicações internas, sem a necessidade de ferramentas. O design transparente proporciona maior controle na conexão dos Microdutos e permite a confirmação visual da presença de cabo.
Vantagens do produto
Para microdutos de 5 a 14 mm.
Fácil instalação 'push-in'.

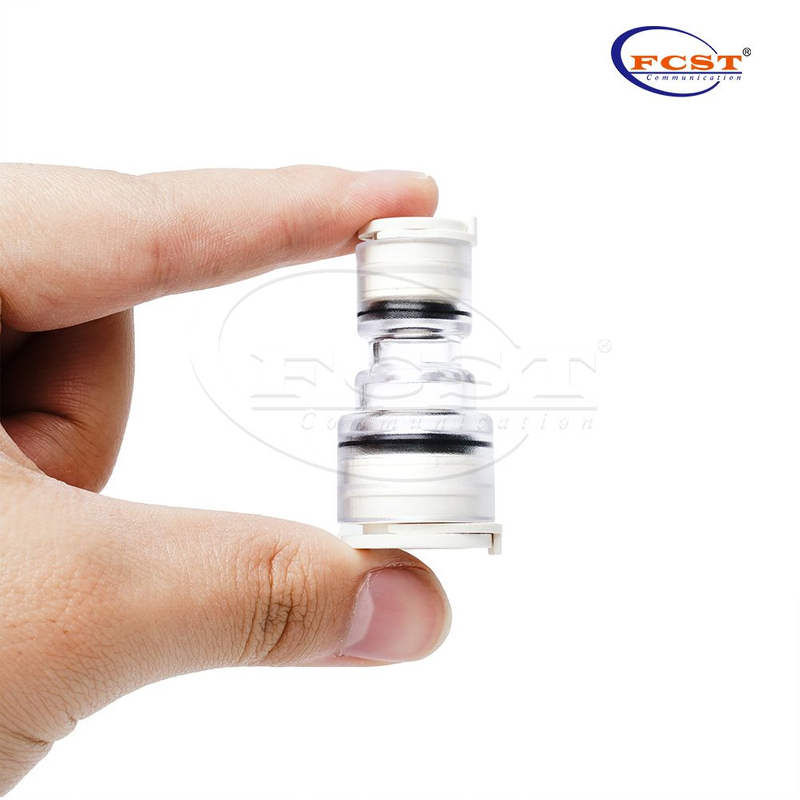

Corpo transparente cristalino.
95% do material é feito de não-metal.
Testado de acordo com a EN 50411-2-8: 2009.

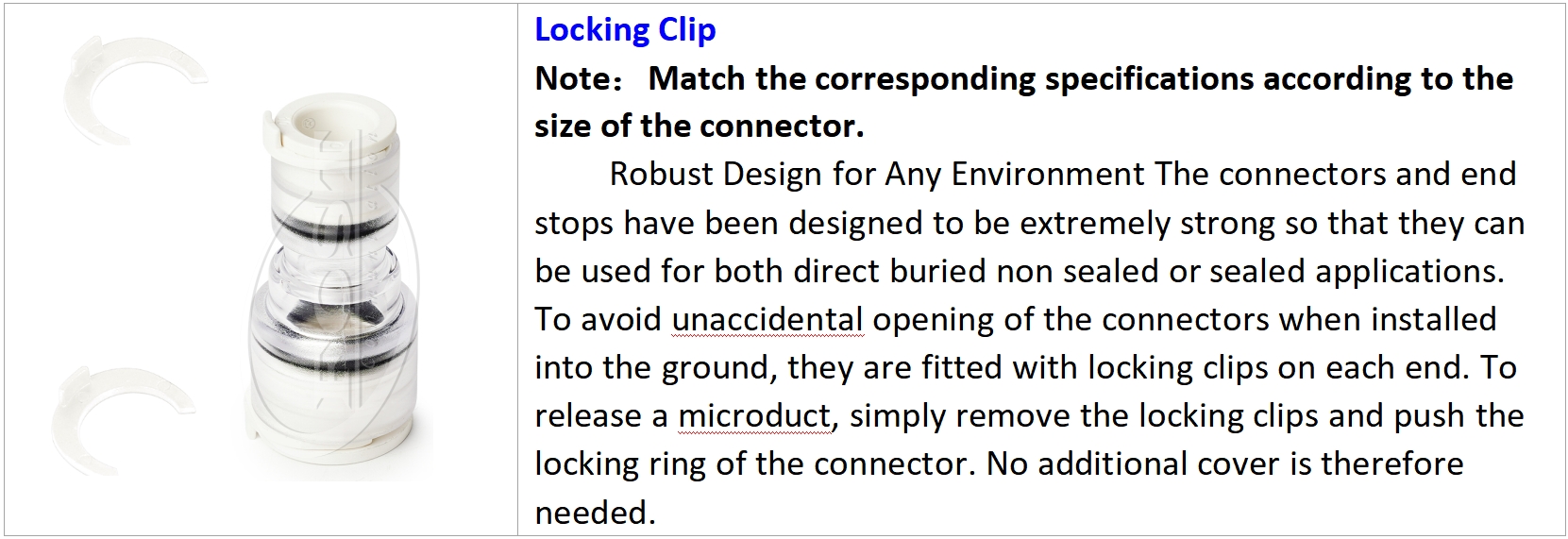

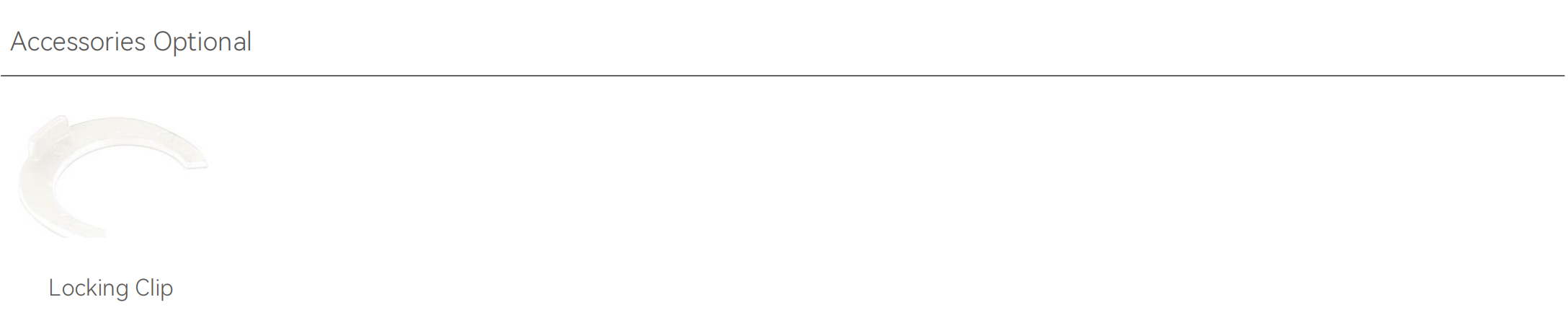

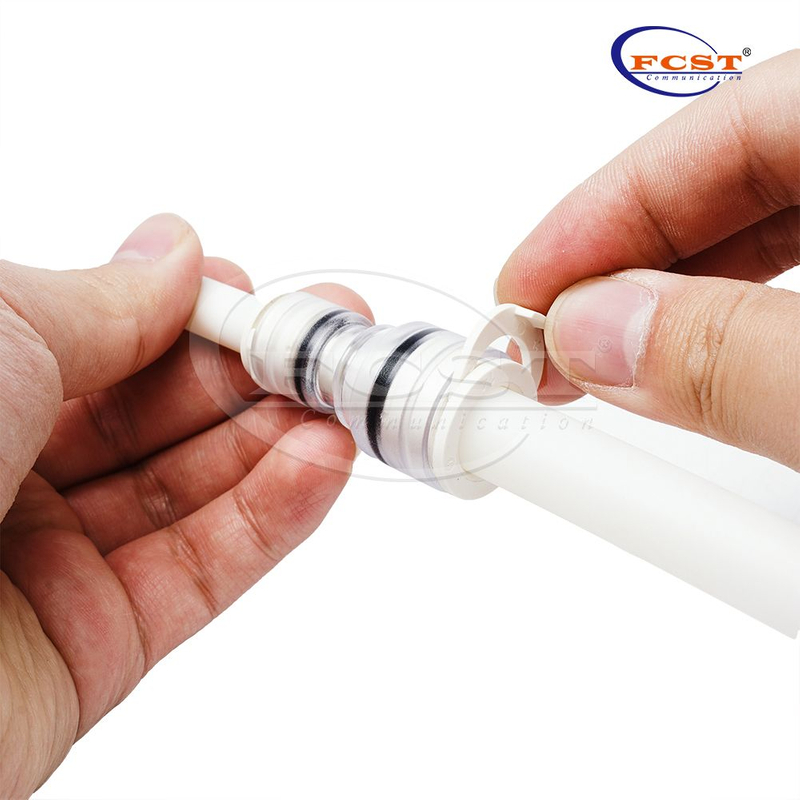

Anéis de travamento para impedir a remoção acidental do conector.
Testado de acordo com UL94 V-0: resistência à chama para aplicações em edifícios.
Especificações do produto
Construção | Descrição |
Tubo para conector | Microduto LSZH (interno) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida estimada | 25 anos |
Classe de proteção | IP68 |
Teste de entrada de água | 0,5 bar durante 168 horas |
Temperatura de instalação | -15°C a +45°C |
Temperatura de operação | -15°C a +45°C |
Temperatura de transporte e armazenamento | -15°C a +45°C |
Força de Inserção | Tamanho ≤ 12mm, ≤ 50 N | Tamanho ≥ 14mm, ≤ 120 N |
Resistência ao Impacto | 1,5J |
De acordo com os padrões | UL94 V-0,CEI EN 50411-2-8,EN 50411-2-5 |
Informações sobre pedidos

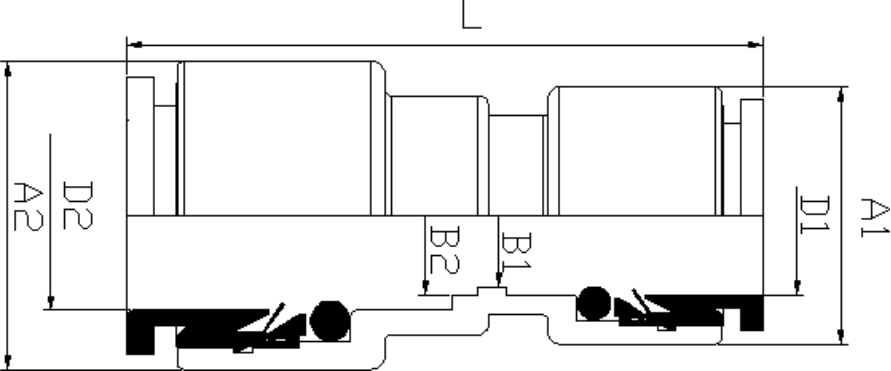

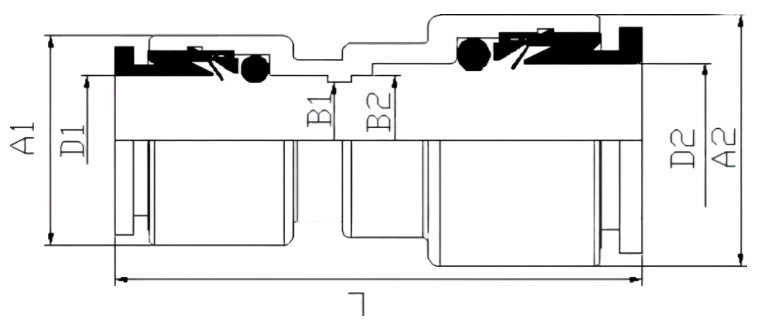

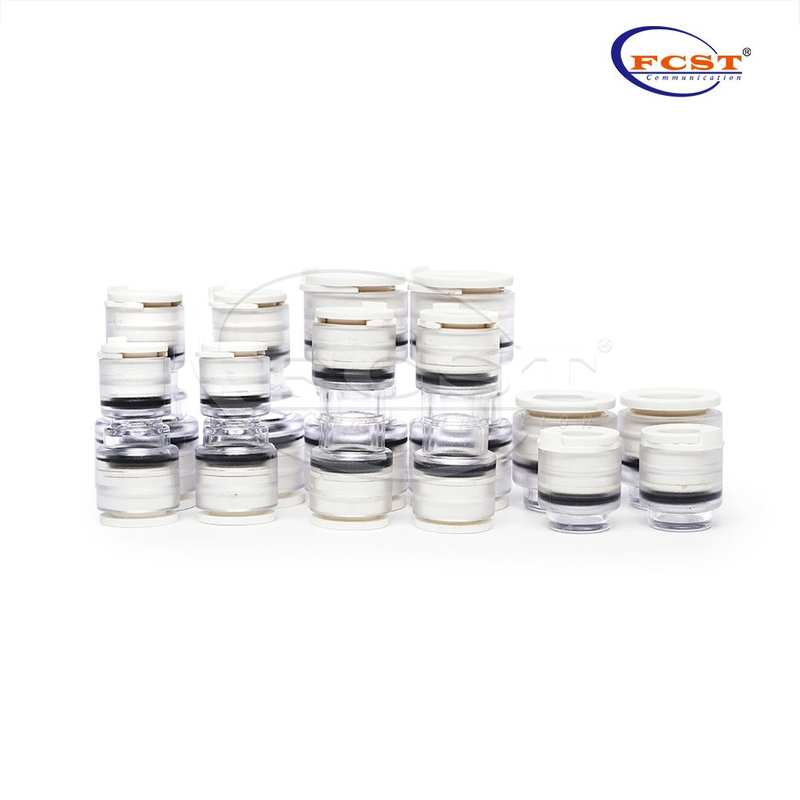

| Modelo | D1 (mm) | D2 (mm) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) | L (mm) | Peso (G) |
| L-ERPG5/3.5-3/2.1 | 3 | 5 | 13,5±0,2 | 13,5±0,2 | 2,1±0,12 | 3,5±0,12 | 35,8±0,5 | 3,9±5% |
| L-ERPG7/4-3/2.1 | 3 | 7 | 15,2±0,2 | 15,2±0,2 | 2,1±0,12 | 4,0±0,12 | 41,2±0,5 | 4,2±5% |
| L-ERPG7/4-5/3.5 | 5 | 7 | 15,2±0,2 | 15,2±0,2 | 3,5±0,12 | 4,0±0,12 | 41,2±0,5 | 4,3±5% |
| L-ERPG8-6/5 | 8 | 6 | 13,5±0,2 | 15,2±0,2 | 5,0±0,12 | 5,0±0,12 | 35,0±0,5 | 4,5±5% |
| L-ERPG10-7/5 | 7 | 10 | 15,2±0,2 | 17,5±0,2 | 5,0±0,12 | 5,0±0,12 | 38,0±0,5 | 5,5±5% |
| L-ERPG10/5.5-8/5 | 8 | 10 | 15,2±0,2 | 17,5±0,2 | 5,0±0,12 | 5,5±0,12 | 38,0±0,5 | 5,4±5% |
| L-ERPG12/8-8/5.5 | 8 | 12 | 15,2±0,2 | 21,5 ± 0,2 | 5,5±0,12 | 8,0±0,12 | 45,0±0,5 | 8,5±5% |
| L-ERPG12-10/8 | 10 | 12 | 17,5±0,2 | 21,5 ± 0,2 | 8,0±0,12 | 8,0±0,12 | 44,4±0,5 | 8,8±5% |
| L-ERPG12/10-10/8 | 10 | 12 | 17,5±0,2 | 21,5 ± 0,2 | 8,0±0,12 | 10,0±0,12 | 44,4±0,5 | 8,8±5% |
| L-ERPG14/10-10/8 | 10 | 14 | 17,5±0,2 | 23,5±0,2 | 8,0±0,12 | 10,0±0,12 | 48,5±0,5 | 10,1±5% |
L-ERPG14/10-12/10 | 12 | 14 | 21,5 ± 0,2 | 23,5±0,2 | 10,0±0,12 | 10,0±0,12 | 48,5±0,5 | 12,1±5% |
* Nota: Outros requisitos de tamanho podem ser contatados para vendas de encaixe.

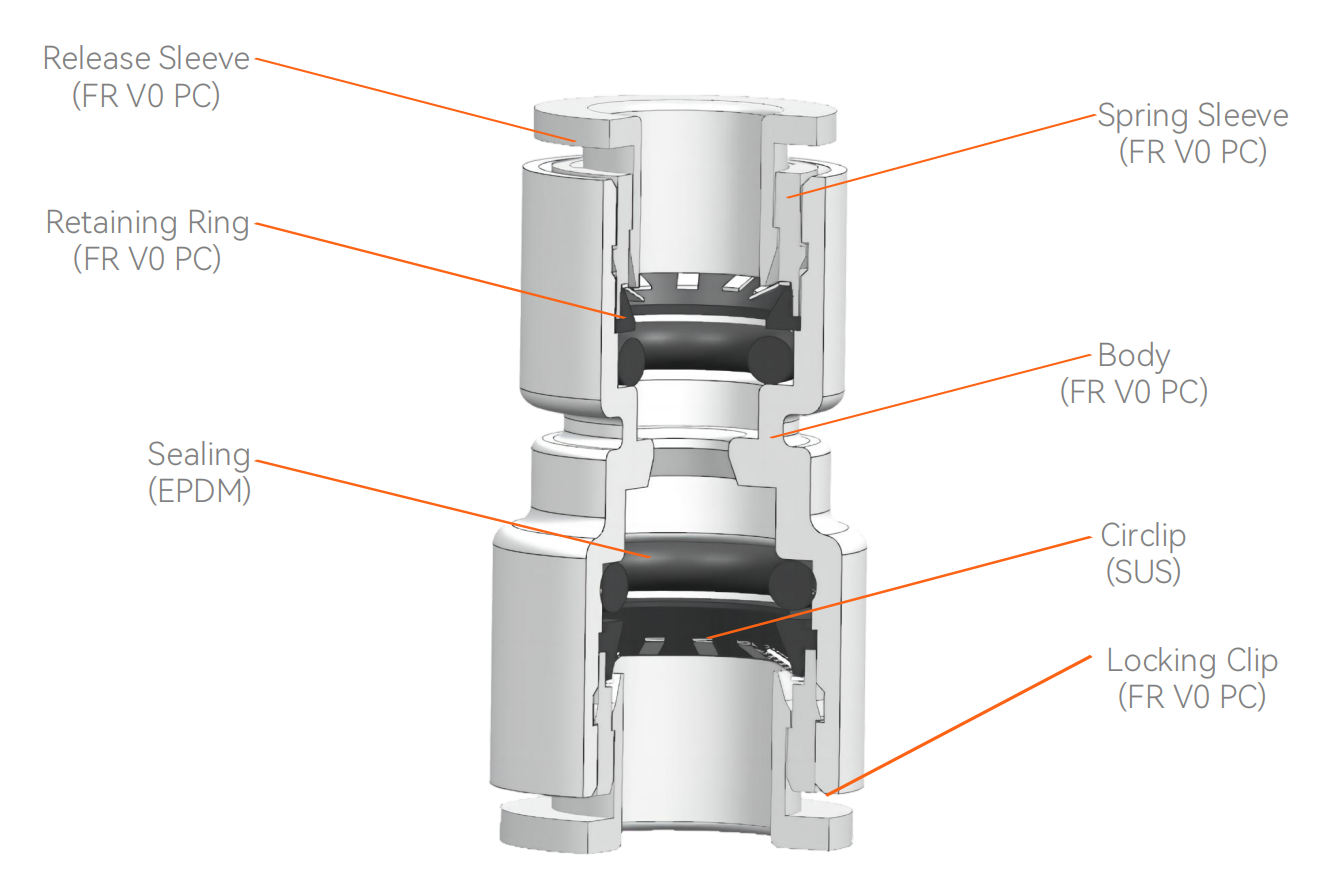

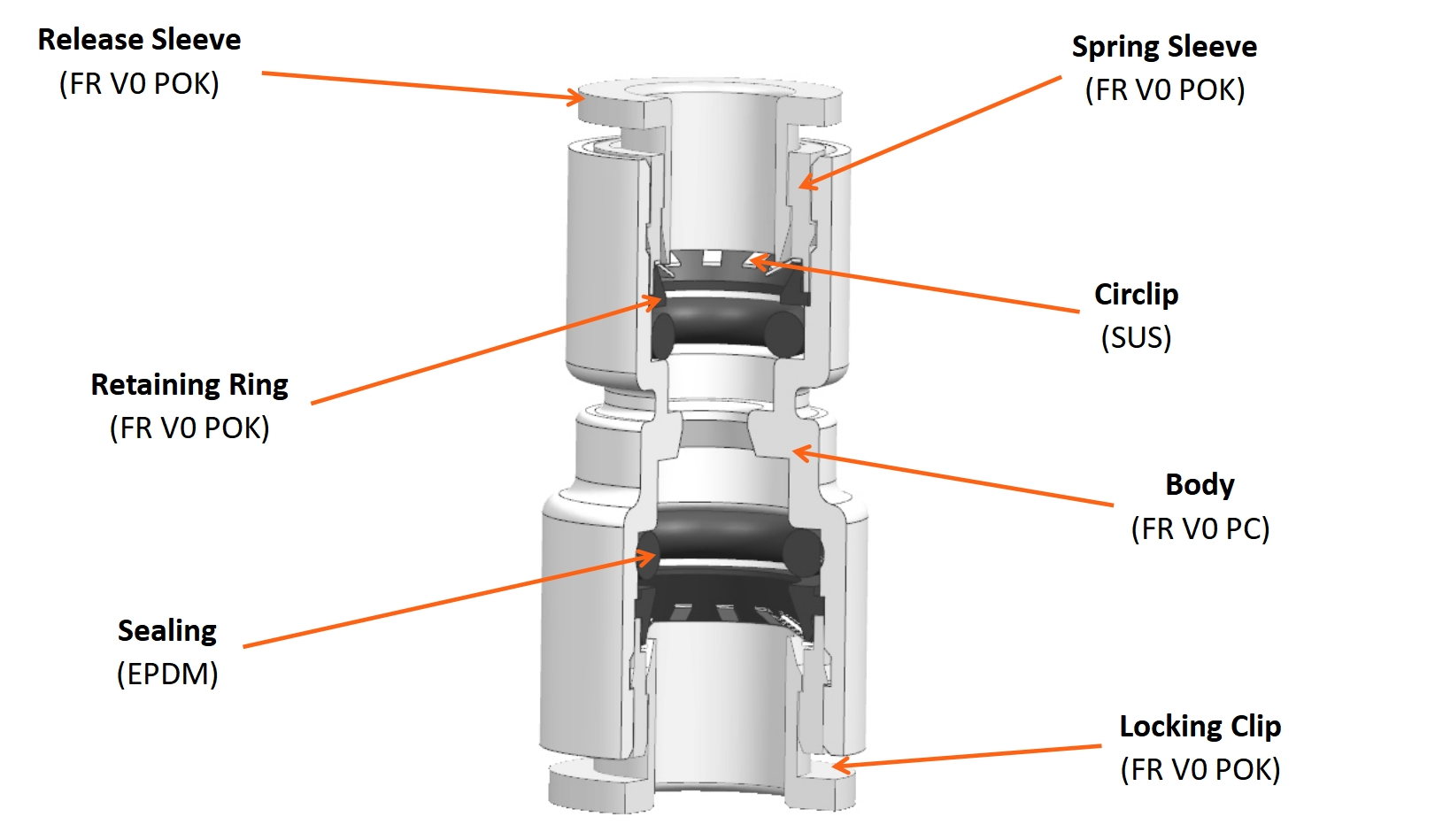

Produto m aterial
