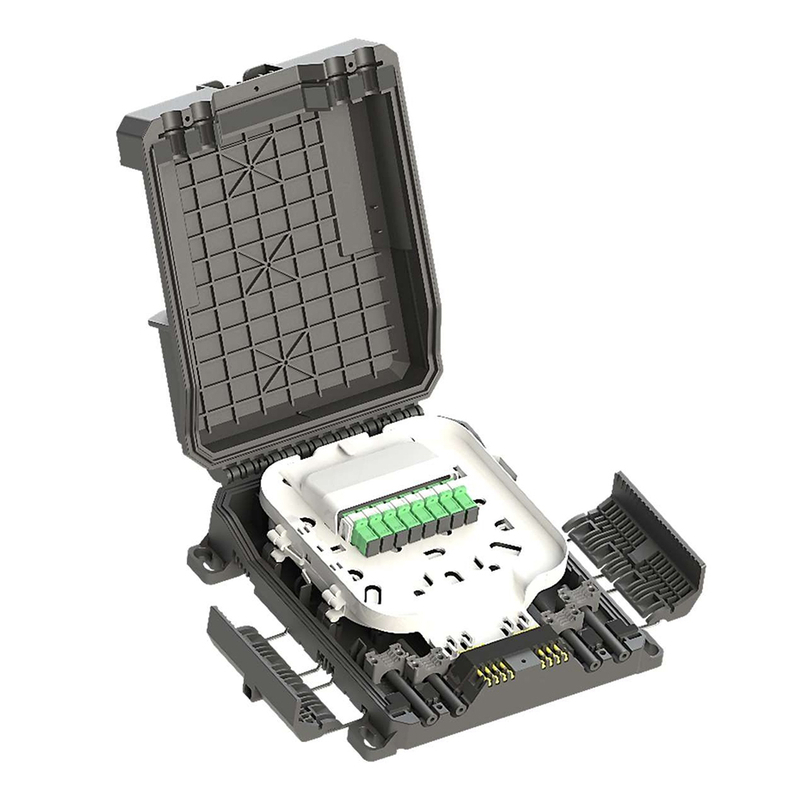

FCST01133
FCST
FCST01133
Visão geral do produto

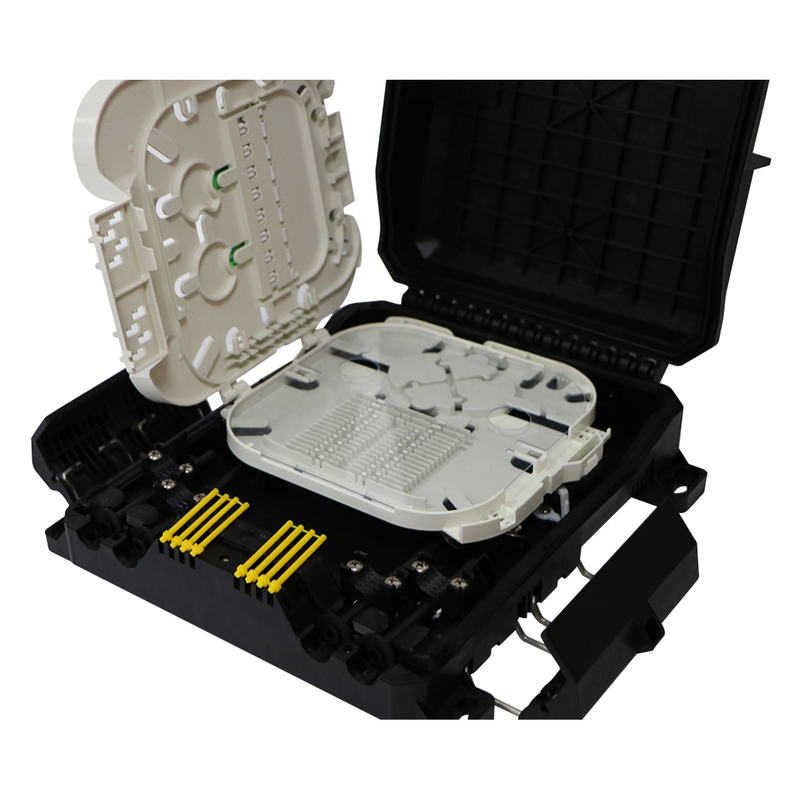

O fechamento de emenda de fibra óptica FCST01133 é usado como um ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de redes FTTx.
Vantagens do produto
l O roteamento de fibra dos fechamentos de emenda é razoável.
L Adequado para instalação interna ou externa, montada na parede, poste.
l as terminações de vedação de cabos usam tecnologia de vedação de gel em vez de vedação de borracha simples.
l Preso para cabos de alimentação e cabo de gotas, fibra de fibra, fixação, armazenamento, distribuição ... etc. tudo em um.
l Bandeja de emenda empilhada embutida, fácil para aberta, a bandeja de emenda pode ser retirada, fácil para instalação e manutenção.
l O fechamento da emenda do cabo é feito de material plástico de engenharia (PP) de alta qualidade, boa resistência mecânica, aparência elegante, robustez e durabilidade.
Especificações do produto
Construção | Descrição |
Capacidade | 8Fibras |
Material | Pp |
Dimensão L*A*P(mm) | FCST01133-A:266*237*75 FCST01133-C:268*237*75,5 |
Entradas/tomadas | 4/8 |
Instalação | Montagem da pole/parede montada |
Acessórios opcionais | Adaptador ，trançado |
Nível de proteção | IP67 |
Método do cabo de entrada | Corte |
PLC Splitter disponível | Sim |
Peso líquido ( g ) | 1280 |
Tipo de divisor de plc | Divisor de tubo |

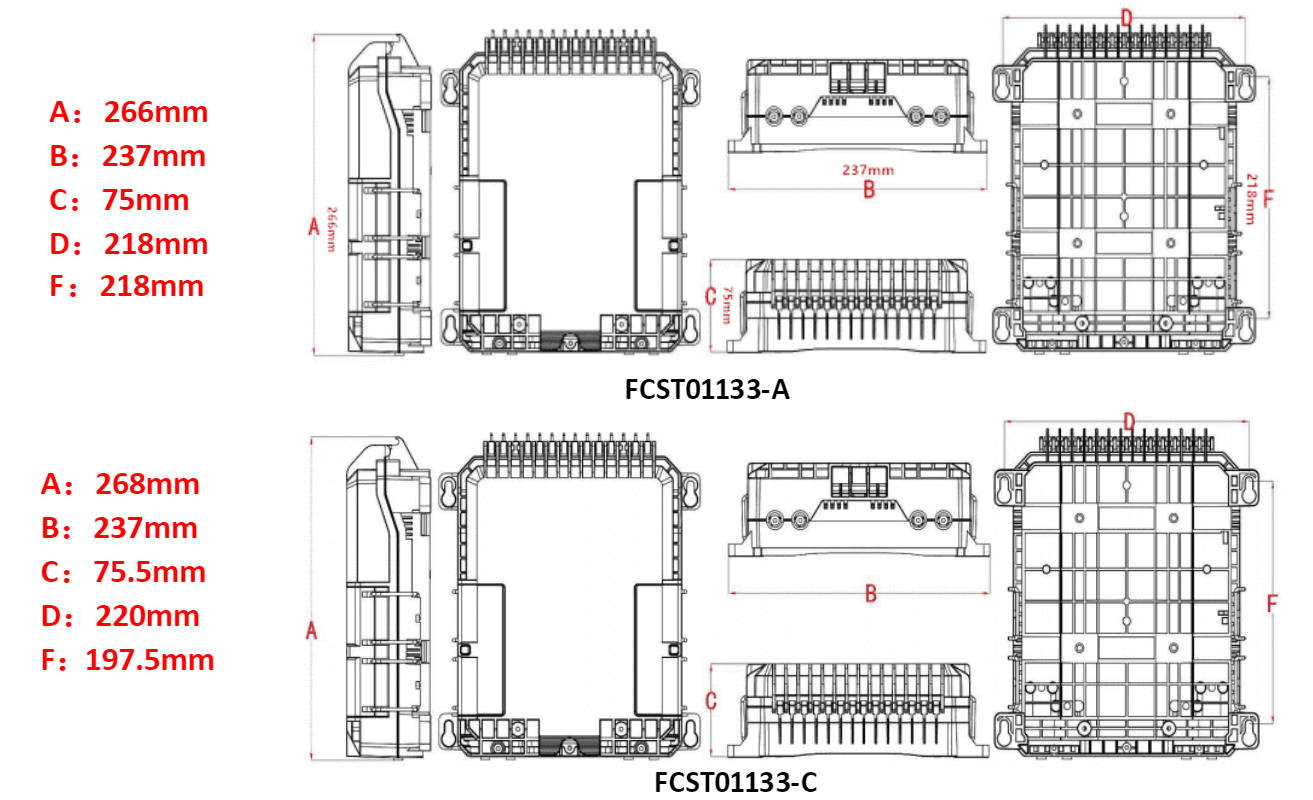

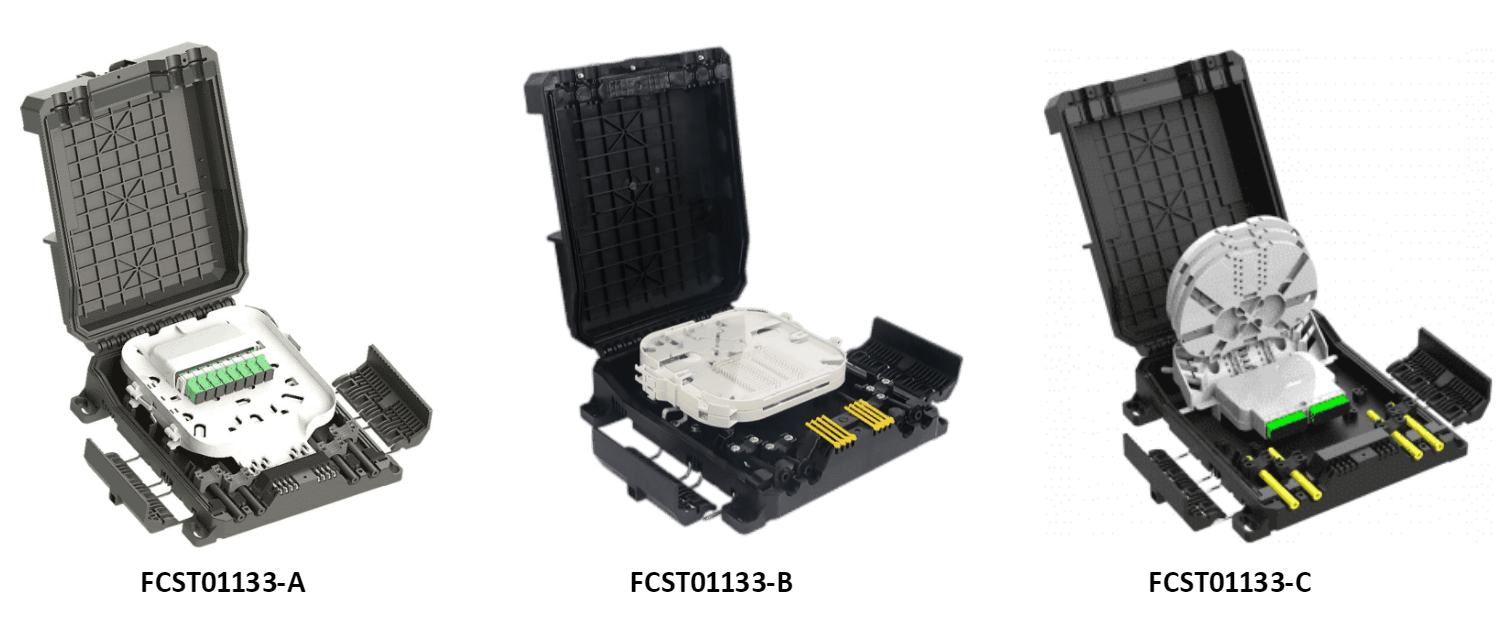

Estrutura do produto
Diagrama de roteamento de fibra
Diagrama de roteamento de fibra

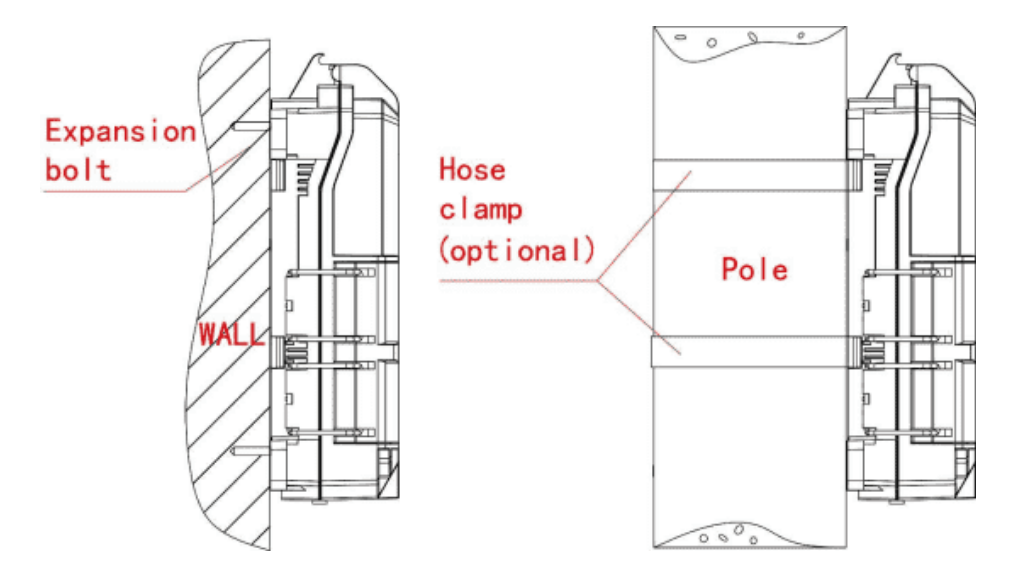

Instalação montada na parede
Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.
Instalação montada no poste
Corrija 1 conjunto do anel do polo no pólo de telecomunicações, como abaixo.

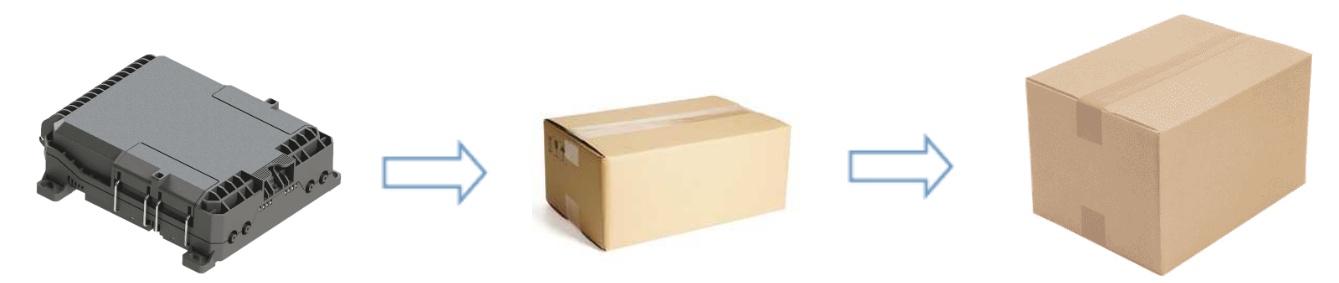

Informações de embalagem
Construção | Descrição |
Dimensão externa (L*W*H)mm | 270*248*100 |
Peso/PC (kg) | 1.51 |
Tamanho da caixa (L*W*H)mm | 580*520*330 |
Quantidade/CTN (unidades) | 12 |
Peso/CTN (kg) | 19.12 |
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
