Conector de tubo com núcleo de silício HDPE FCST-SDC5
FCST
FCST-SDC5 HDPE Silicon Core Pipe Connector
Vantagens do produto
l acoplador de duto hdpe dois microdutos com o mesmo diâmetro externo.
l Um projeto de acoplamento de tubo HDPE para instalação rápida e fácil.
Especificações do produto
Construção | Descrição |
Nome do produto | Conector de tubo com núcleo de silício HDPE FCST-SDC5 |
Material | FCST-FDS-GA /B Corpo:P E FCST-FDS-G- C/FCST-SDC Corpo: ABS |
Cor do produto | Preto, branco, azul (suporta cores personalizadas) |
Tamanho do produto | 32/26 、40/33 、46/38 、50/42 、60/50 、63/54 |
Padrão de referência | JT/T496-2004 、Q/KL020-2005 |
Aparência | Brilho superficial, sem impurezas, sem brilho, sem bolhas, sem rachaduras, linha completa. |
Força de conexão (sob estado apertado) | 32/ 26mm :≥ 4300N 32/28mm :≥ 4300N 40/33mm :≥ 6700N 46/38mm :≥ 8000N |
Peso ( g ) | 194( 40/33mm ) |
Resistência a altas temperaturas | -40℃ ~+65 ℃ |

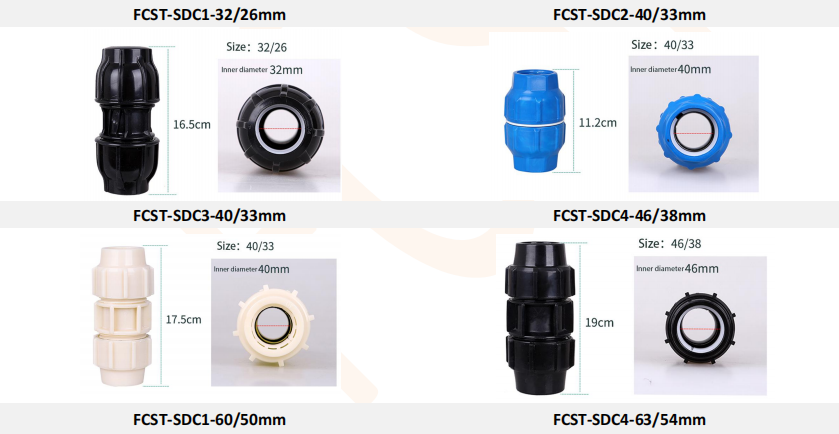

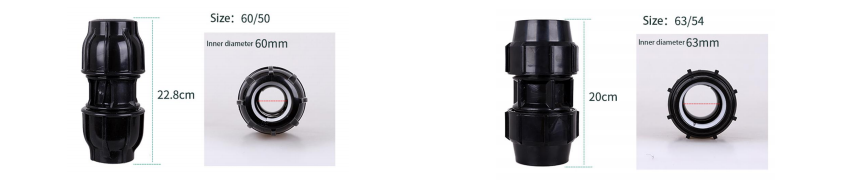

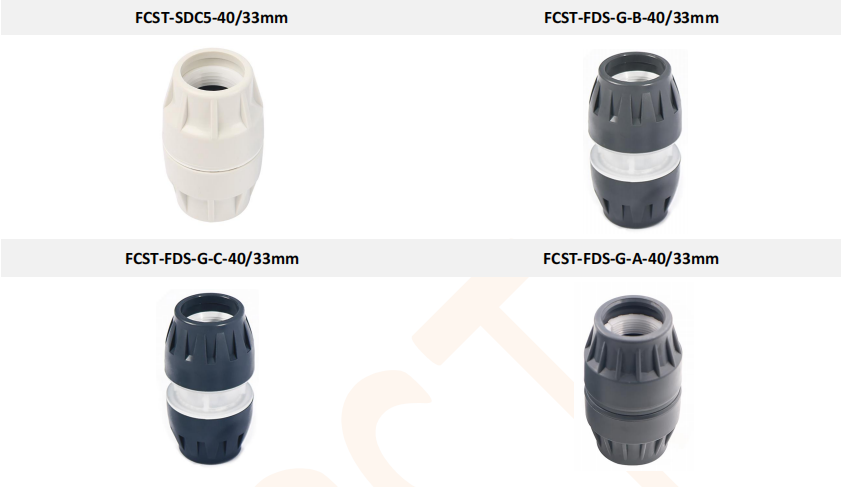

Tamanho do produto

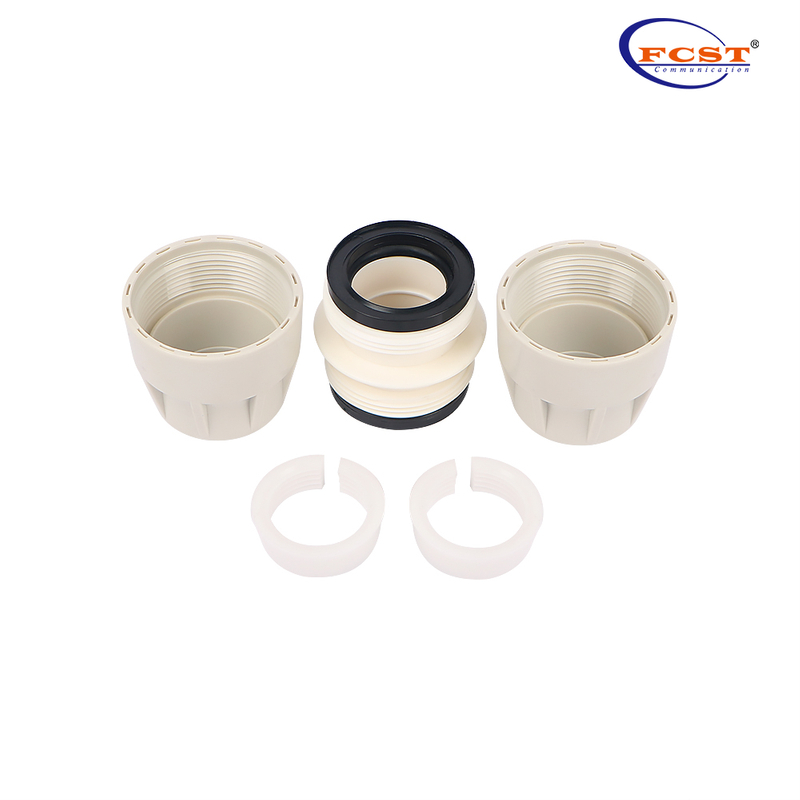

Estrutura do produto

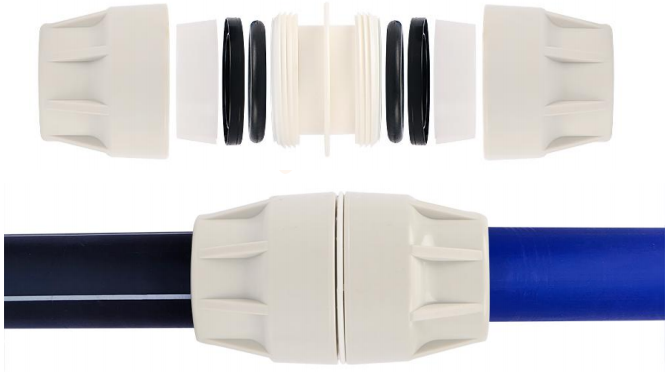

Sequência de conexão:
Tampa final, colar elástico, junta, anel de vedação de borracha, parafuso de conexão, anel de vedação de borracha, junta, colar elástico, tampa final
FCST- SDC5 -40/33 mm
Instalação
l 1. Corte ambas as extremidades do tubo com núcleo de silício planas e limpas;
l 2.Monte o conector do tubo HDPE na ordem de conexão;
l 3. Aperte com as ferramentas especiais fornecidas com estes acoplamentos HDPE para garantir que a sequência de montagem esteja correta e quando o aperto estiver no lugar (Nota: Não há necessidade de usar ferramentas após queimar no processo de aperto), o desempenho de vedação da junta atinge uma boa condição;
l 4.O conector do tubo HDPE pode ser desmontado e montado muitas vezes. Após um longo tempo de uso, desmonte a junta e reinstale-a, verifique cuidadosamente a eficácia do anel de vedação Sexo. Se for encontrado dano, ele deverá ser substituído.
