O acoplador de duto push fit FCST-2ERS foi projetado para unir dutos de HDPE na instalação de cabos subterrâneos.
Ele suporta puxar e jatear cabos e usa uma conexão push-fit que não requer ferramentas especiais. O anel de travamento automático protege o duto, enquanto o anel de vedação EPDM pré-lubrificado fornece vedação estanque e hermética.
O acoplador está disponível para tamanhos nominais de duto HDPE de 1,00", 1,25", 1,50" e 2,00".
Para sistemas de tubos HDPE com o mesmo diâmetro externo nominal, um tamanho de acoplador correspondente pode acomodar diferentes séries de tubos quando seu diâmetro externo real estiver dentro da faixa de trabalho especificada do acoplador. Isto é útil quando diferentes especificações de tubos HDPE são usadas dentro do mesmo tamanho nominal.

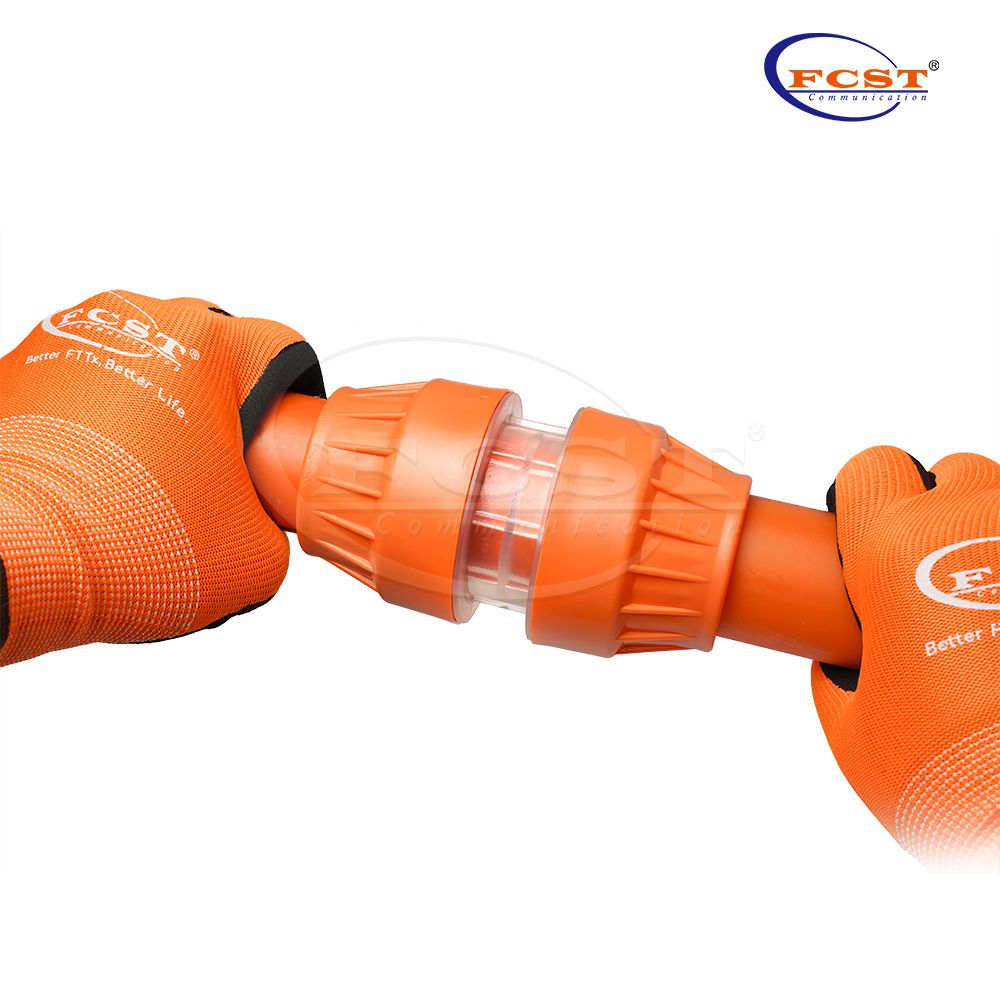

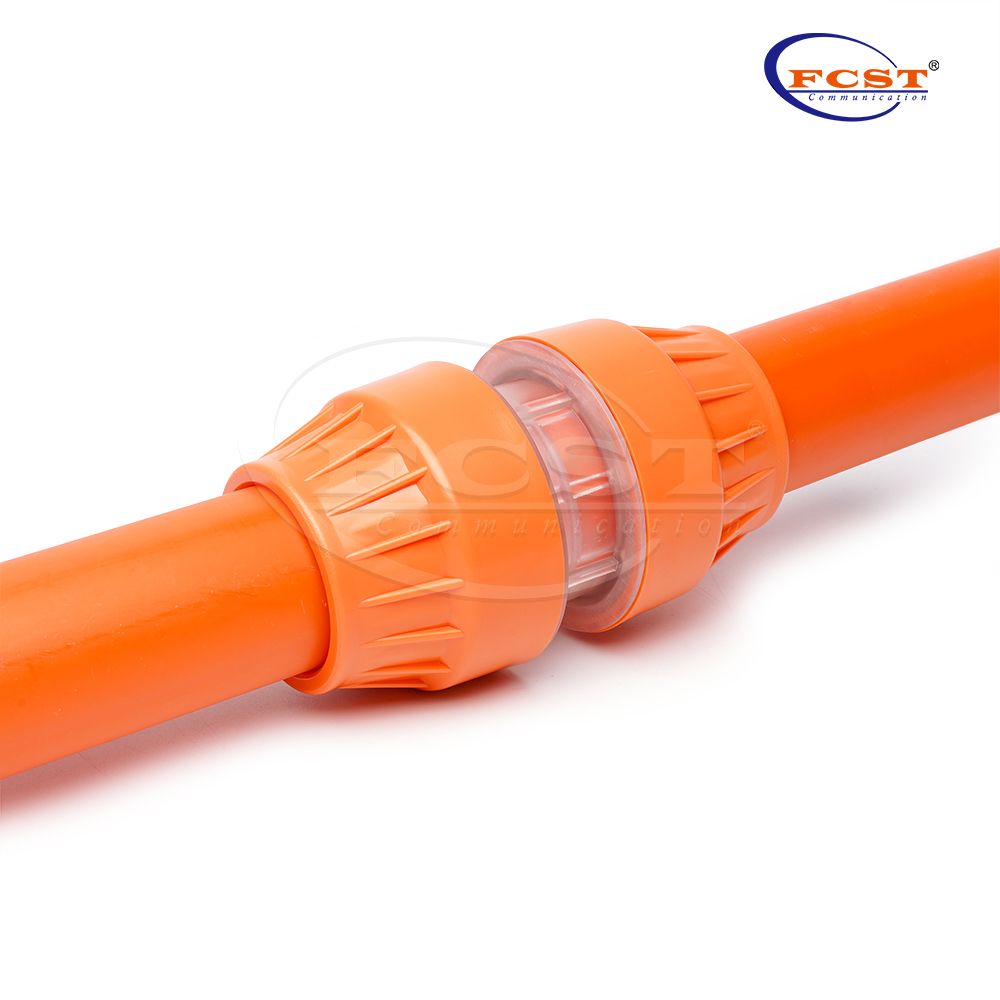

Insira o duto HDPE diretamente no acoplador para criar uma conexão travada. Não são necessárias ferramentas especiais, o que ajuda a simplificar a instalação em campo.
O FCST-2ERS é especificado para aplicações de tração e jateamento de cabos, tornando-o adequado para diferentes métodos de instalação de cabos subterrâneos.
O mesmo tamanho de acoplador pode acomodar diferentes séries de tubos HDPE quando eles têm o mesmo diâmetro externo nominal e estão dentro da faixa de trabalho de diâmetro externo especificada.

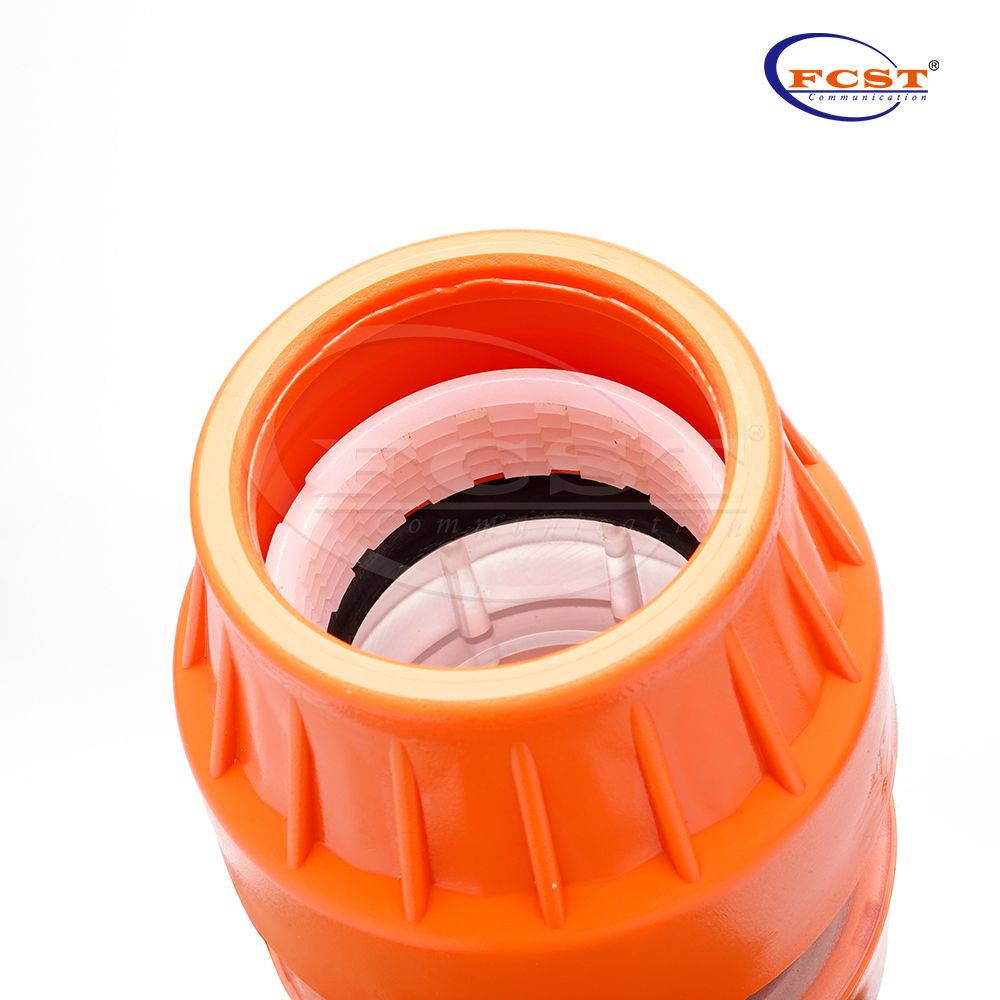

Um anel de vedação EPDM pré-lubrificado fornece vedação hermética e à prova d"água. O produto passou em um teste de vazamento de estanqueidade a 250 PSI.

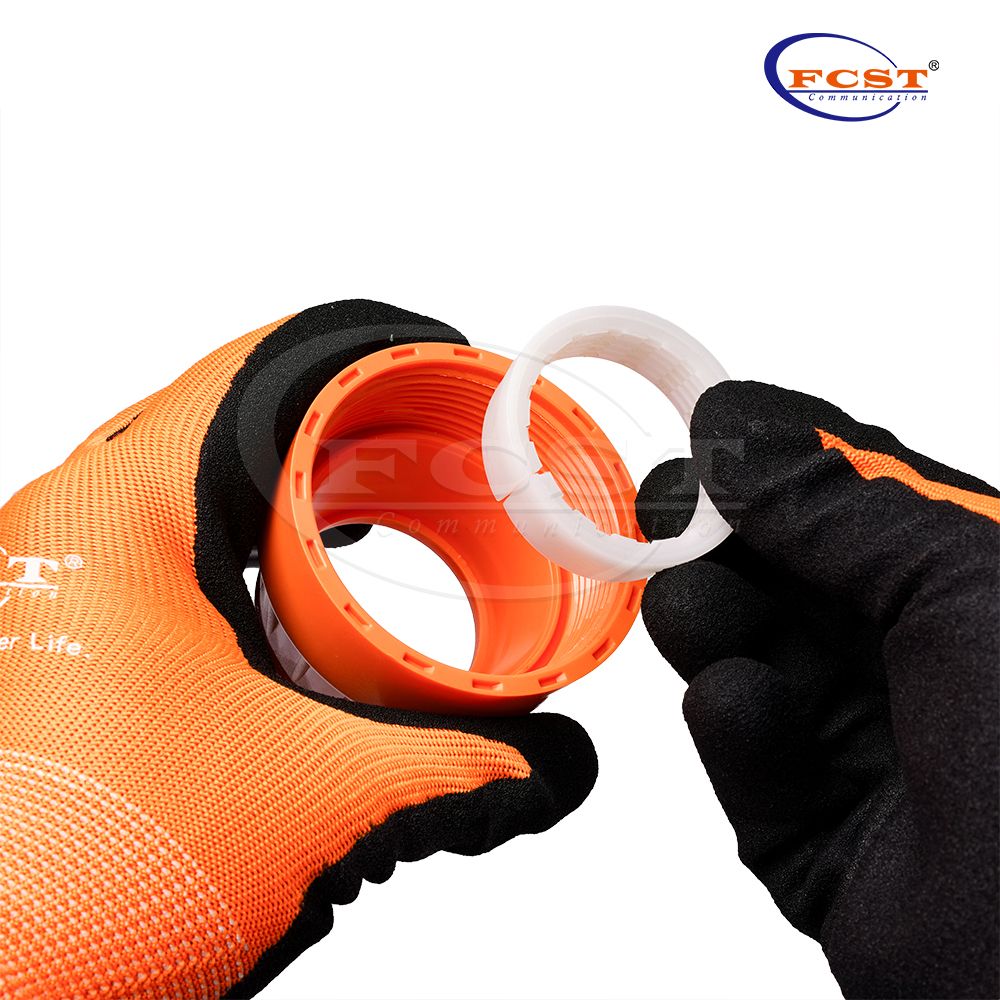

O anel de travamento automático protege a conexão do duto enquanto permite que o acoplador seja inserido novamente quando o acesso for necessário.

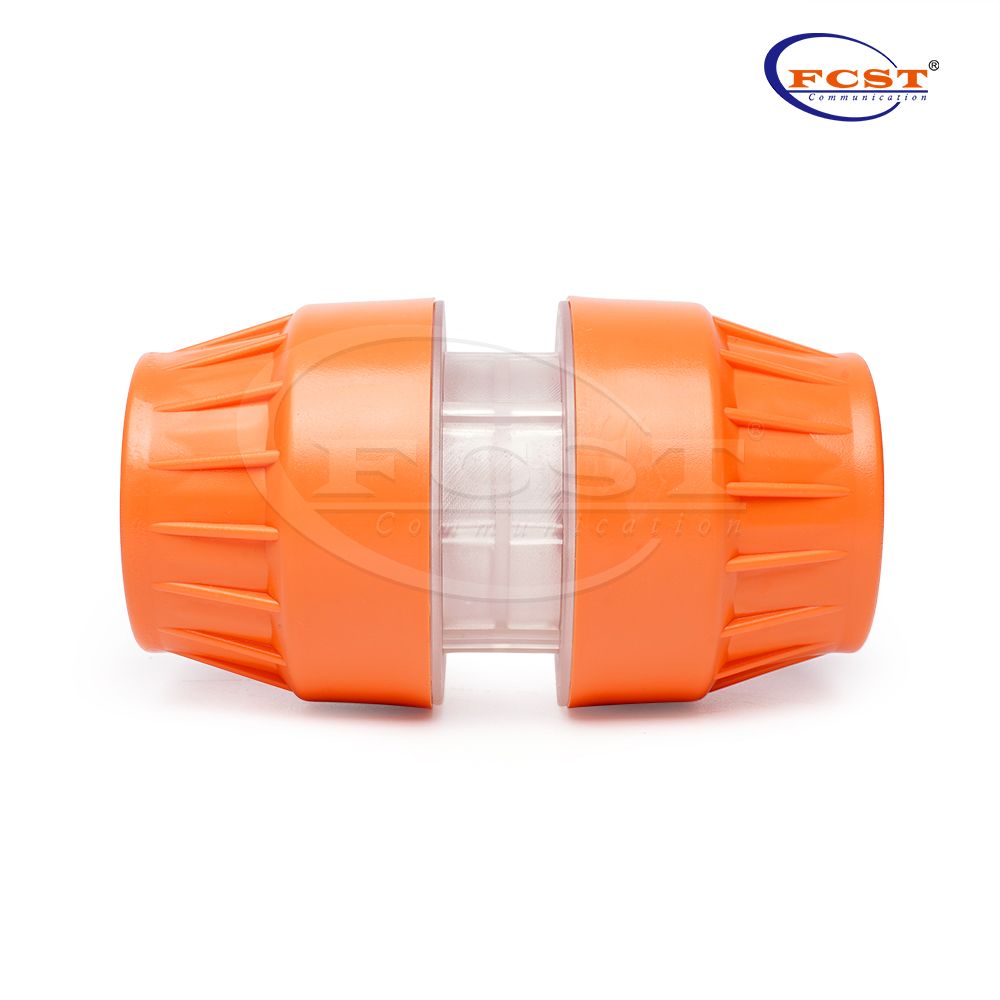

A seção intermediária transparente permite que os instaladores vejam a posição do duto durante a montagem, reduzindo suposições durante a instalação.

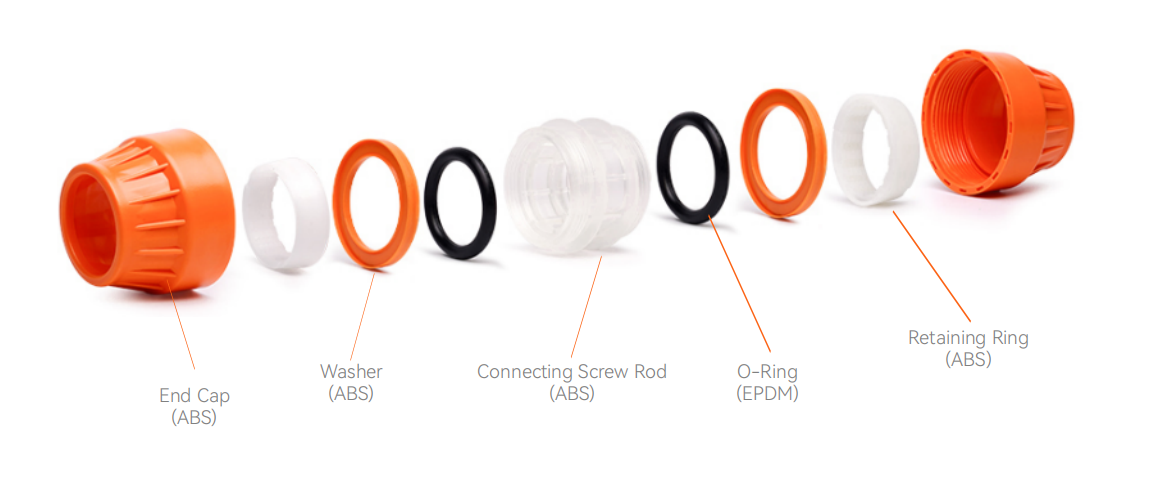

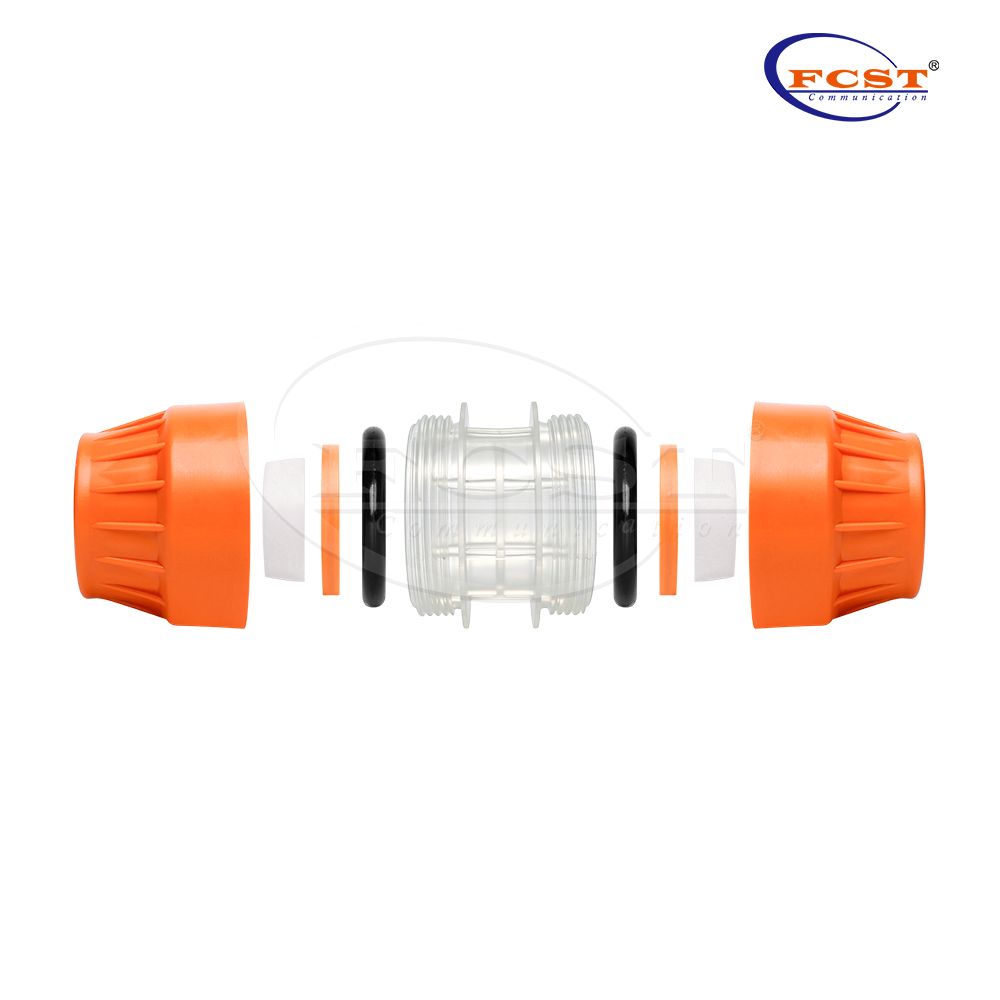

O acoplador utiliza corpo em ABS e componentes com anel de vedação em EPDM. Sua construção não metálica oferece resistência à corrosão e propriedades dielétricas para aplicações enterradas ou encapsuladas.
Construção | Descrição |
Material | Corpo: ABS | Vedação: EPDM |
Padrão de Referência | JT/T496-2018、UL 514B/CSA C22.2 No. 18.3、NEMA TC 7、ASTM F2160 |
Máx. Pressão | 250 PSI |
Encomendar informações

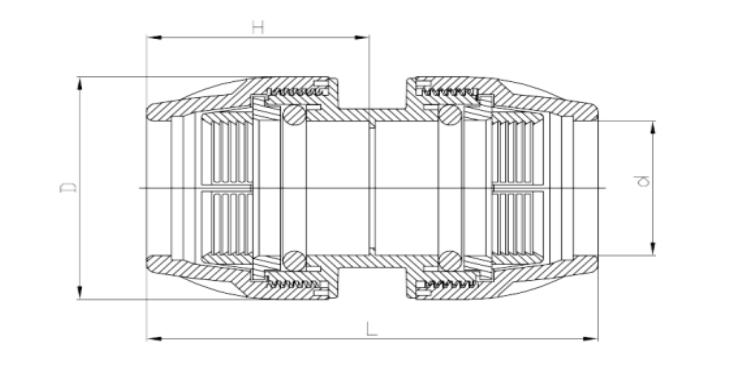

Modelo | D (mm) | Faixa de trabalho OD (pol.) | DE nominal | DE do duto | Altura (pol.) | Peso (G) |
FCST-2ERS33.4(1,00") | 57,2±0,5 | 1,305"~1,325" | 33,45mm(1,00") | 33,45mm(1,00") | 3,6"(91,4 mm) | -- |
FCST-2ERS42.2(1,25") | 72,3±0,5 | 1.650"~1.670" | 42,20mm(1,25") | 42,20mm(1,25") | 5,0"(127,0mm) | 184,0±0,1 |
FCST-ERS48.3(1,50") | 82,5±0,5 | 1.890"~1.910" | 48,30mm(1,50") | 48,30mm(1,50") | 5,5"(139,7mm) | -- |
FCST-ERS60.3(2,00") | 102,7±0,5 | 2,365"~2,385" | 60,30mm(2,00") | 60,30mm(2,00") | 7,0"(177,8mm) | -- |
A série FCST-2ERS está disponível para tamanhos nominais de dutos de 1,00", 1,25", 1,50" e 2,00". Cada tamanho tem uma faixa de trabalho de diâmetro externo especificada.
Sim, quando a série de tubos tiver o mesmo diâmetro externo nominal e seu diâmetro externo real estiver dentro da faixa de trabalho especificada do acoplador.
Por exemplo, os dados 1" HDPE referenciados mostram SDR 11, SDR 13,5, Schedule 40 e Schedule 80 com um OD nominal de 1,315". O acoplador FCST-2ERS 1" correspondente tem uma faixa de trabalho de 1,305"–1,325" DE.
Sim. O produto é especificado para aplicações de tração e jateamento de cabos.
Não. O design push-fit permite que o duto seja inserido diretamente no acoplador sem ferramentas especiais.
Um anel de vedação EPDM pré-lubrificado fornece vedação hermética e à prova d"água. O produto passou em um teste de vazamento de estanqueidade a 250 PSI.
A folha de especificações descreve a construção não metálica como adequada para aplicações enterradas ou encapsuladas, com resistência à corrosão e propriedades dielétricas.
