Visão geral do produto

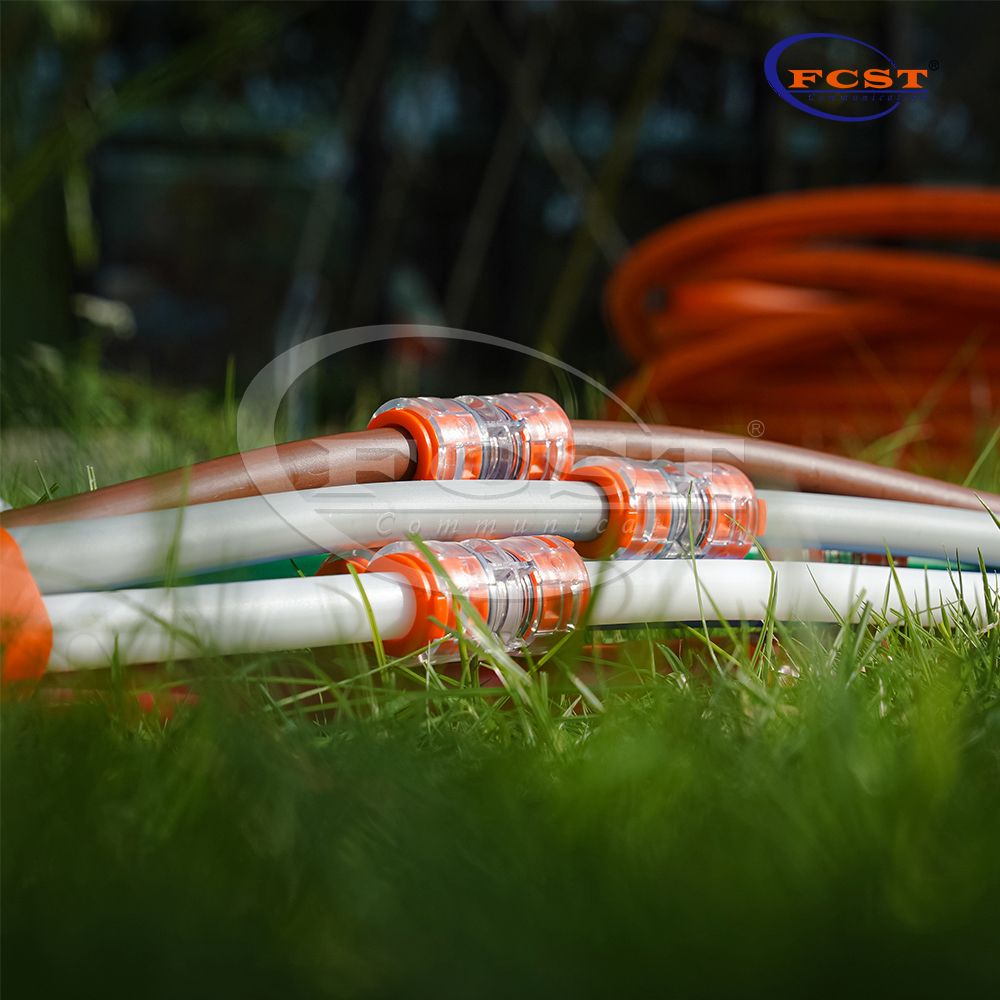

Um acoplador hermético Microduct construído para enterramento direto. Sem ferrugem. Sem vazamentos. Não repensar.
As redes subterrâneas de microdutos enfrentam uma realidade simples, mas cara: a conexão mais fraca determina a vida útil de todo o link. Entrada de água, corrosão, danos causados por impacto de aterro ou falha na vedação – qualquer um deles pode transformar uma emenda de rotina em uma escavação cara.

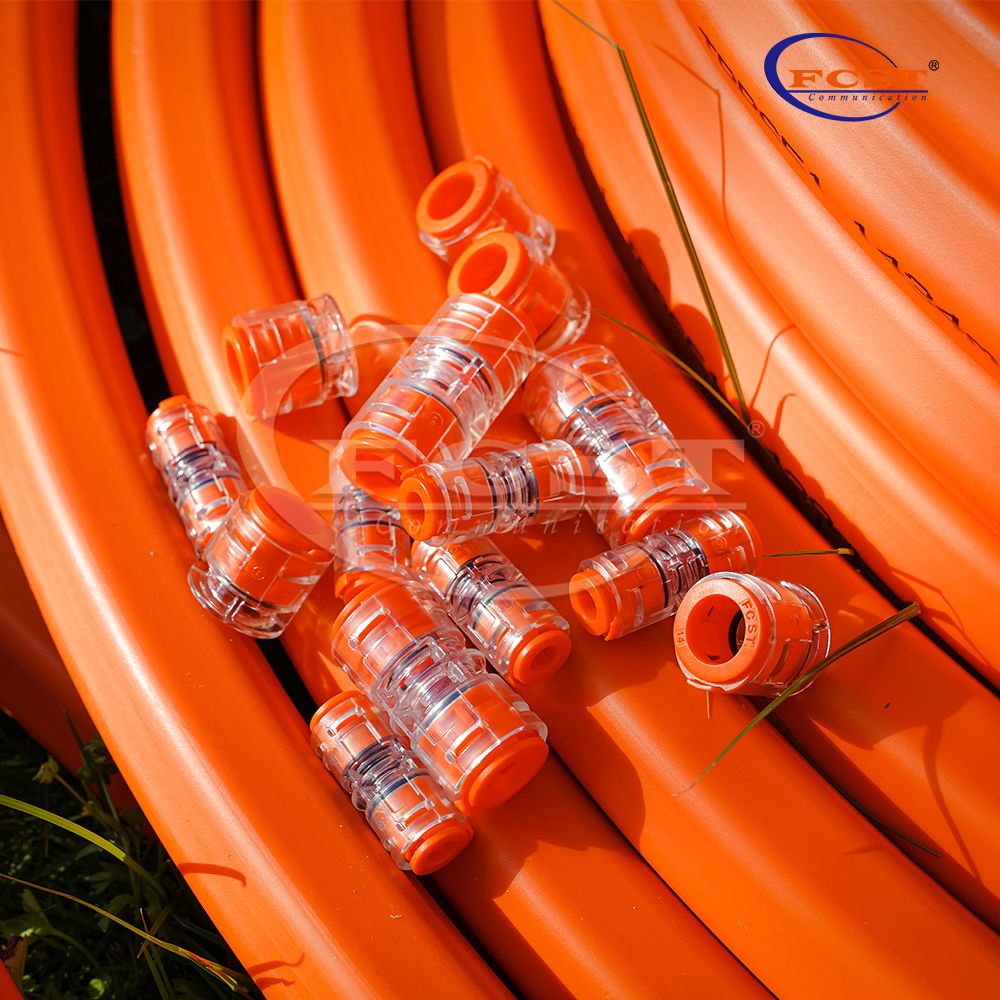

O acoplador de microduto para serviço pesado FCST-15JDB-SC é um conector reto de microduto push-fit, sem metal, projetado especificamente para ambientes de enterramento direto (DB) e instalação direta (DI). Ele combina um corpo transparente e resistente a impactos com vedação com classificação IP68 e um clipe de trava de segurança pré-montado – proporcionando uma conexão que você pode instalar rapidamente e esquecer por décadas.
- Clipe de travamento de segurança pré-montado.
- Certificado para resistência ao impacto de 15 J.
- O design de furo universal reduz o número de variantes de conectores que os clientes precisam armazenar e gerenciar.
- Design anti-sedimento; quimicamente resistente.
- O design totalmente plástico e sem metal elimina o risco de ferrugem.
- Para microdutos de 7 a 16 mm; A personalização OEM está disponível.
- Adequado para aplicações de enterramento direto (DB).
- Fácil instalação push-in; corpo transparente cristalino.
- Os componentes são feitos de materiais recicláveis para reduzir as emissões de CO2.
Cenários de aplicação e teste
Estrutura do produto
Especificações do produto
Construção | Descrição |
Você está no conector | Microduto HDPE (DB/DI/TW) |
Fluido | Ar comprimido para sistemas de sopro de cabos |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida de design | 25 anos sob condições operacionais especificadas |
Classe de proteção | IP68 |
Teste de entrada de água | 0,5 bar por 168 horas |
Temperatura de instalação | -15°C a +50°C |
Temperatura operacional (após sopro) | -20°C a +70°C |
Temperatura de transporte e armazenamento | -15°C a +45°C |
Força de Inserção | Tamanho ≤ 12 mm: ≤ 50 N | Tamanho ≥ 14 mm: ≤ 120 N |
Resistência ao Impacto | 15J |
padrão |
EN 60529: IP68 |
EN 61300-2-26: Névoa Salina |
EN 61300-2-33: Reentradas |
IEC 60794-1-24, Método E4 — 15 J |
EN 61300-2-10: Resistência ao esmagamento |
EN 61300-3-1: Aparência Visual |
EN 61300-2-4: Retenção de Microdutos |
EN 61300-2-34: Resistência Química |
EN 50411-2-8, Anexo E — Força de inserção |
EN 61386-22 — Teste de fio incandescente a 750 °C |
EN 50411-2-8, Anexo D — Teste de instalação |
EN 61300-2-22: Mudança de temperatura |
IEC 60794-1-2, Método E1 – Desempenho de tração |
EN 50411-2-8, Anexo C — Resistência a alta pressão |
EN 61300-2-23:1997, Método 2 — Imersão em água |
EN 61386-24: Sistemas de conduítes enterrados no subsolo |
EN 61300-2-38:2006, Método B — Perda de pressão |
Material do produto
Encomendar informações
| Modelo | D (mm) | Um (mm) | B (mm) | L (mm) | Peso (g) |
| FCST-15JDB-SC7 | 7 +0,4/−0,0 | 18,8+0,2/−0,0 | 6,10±0,2 | 45,2±0,2 | 9-9,8 |
| FCST-15JDB-SC10 | 10+0,4/−0,0 | 21,8+0,2/−0,0 | 9,1±0,2 | 46,6±0,2 | 13-15 |
| FCST-15JDB-SC12 | 12+0,4/−0,0 | 24,7+0,2/−0,0 | 11,1±0,2 | 54,5±0,2 | 18-22 |
| FCST-15JDB-SC14 | 14+0,4/−0,0 | 26,7+0,2/−0,0 | 13,0±0,2 | 54,9±0,2 | 15-17,3 |
| FCST-15JDB-SC16 | 16+0,4/−0,0 | 28,7+0,2/−0,0 | 15,1±0,2 | 56,4±0,2 | 21-25 |
*Nota: Para outros tamanhos, entre em contato com o departamento comercial.
Perguntas e respostas
1. Qual é a capacidade de produção de conectores push-in para microdutos?
18/14mm
Capacidade de produção diária: 23.000 unidades.
Capacidade de produção mensal: 780.000 unidades.
2.Quantas instalações de produção e funcionários a FCST possui?
1.Área de fábrica: 12.000 metros quadrados.
2. Funcionários: 150
3.Máquinas de perfuração de alta velocidade: 10 conjuntos.
4.Máquinas de moldagem por injeção de plástico: 43 conjuntos.
5.Máquinas de moldagem por compressão de anel de vedação: 4 conjuntos.
6. Máquinas-ferramentas CNC: 60 conjuntos.
7.Linhas de produção de montagem de peças automatizadas: 40 conjuntos.
8. Prensas de montagem manual: 20 conjuntos.
9.Máquinas semiautomáticas de montagem de conectores de microdutos: 2 conjuntos.
10. Equipamento de teste de produto: 10 conjuntos.
3.Quais partes do microacoplamento EN 50411-2-8 podem ser personalizadas em cores?
Peças personalizáveis: anel de retenção, manga de mola, manga de liberação e clipe de travamento.
Cor personalizável: As cores podem ser combinadas com referências de cores RAL ou PANTONE.
4.Quais processos são necessários para personalizar conectores de encaixe transparente para microdutos?
5. Quais regulamentações ambientais os conectores de microdutos soprados atendem?
RoHS e REACH
