FCST-GASE
FCST
FCST-GASE
300

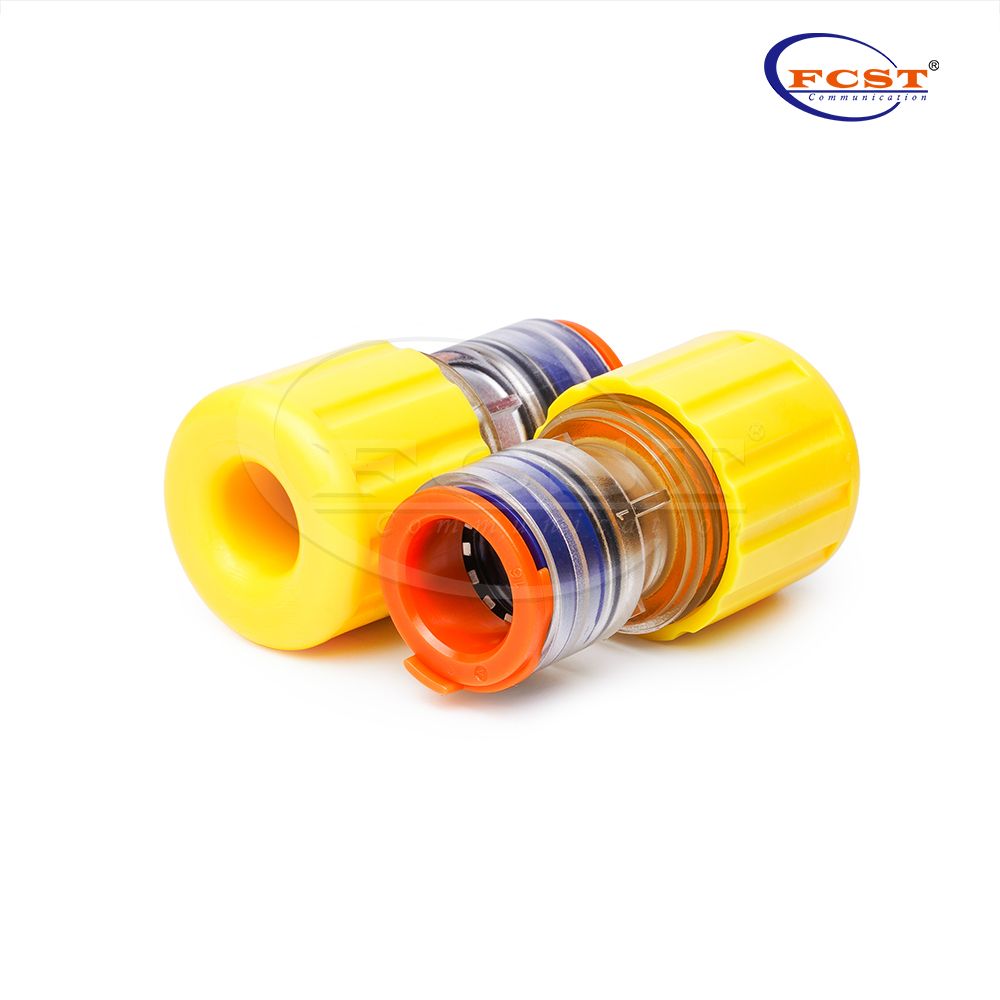

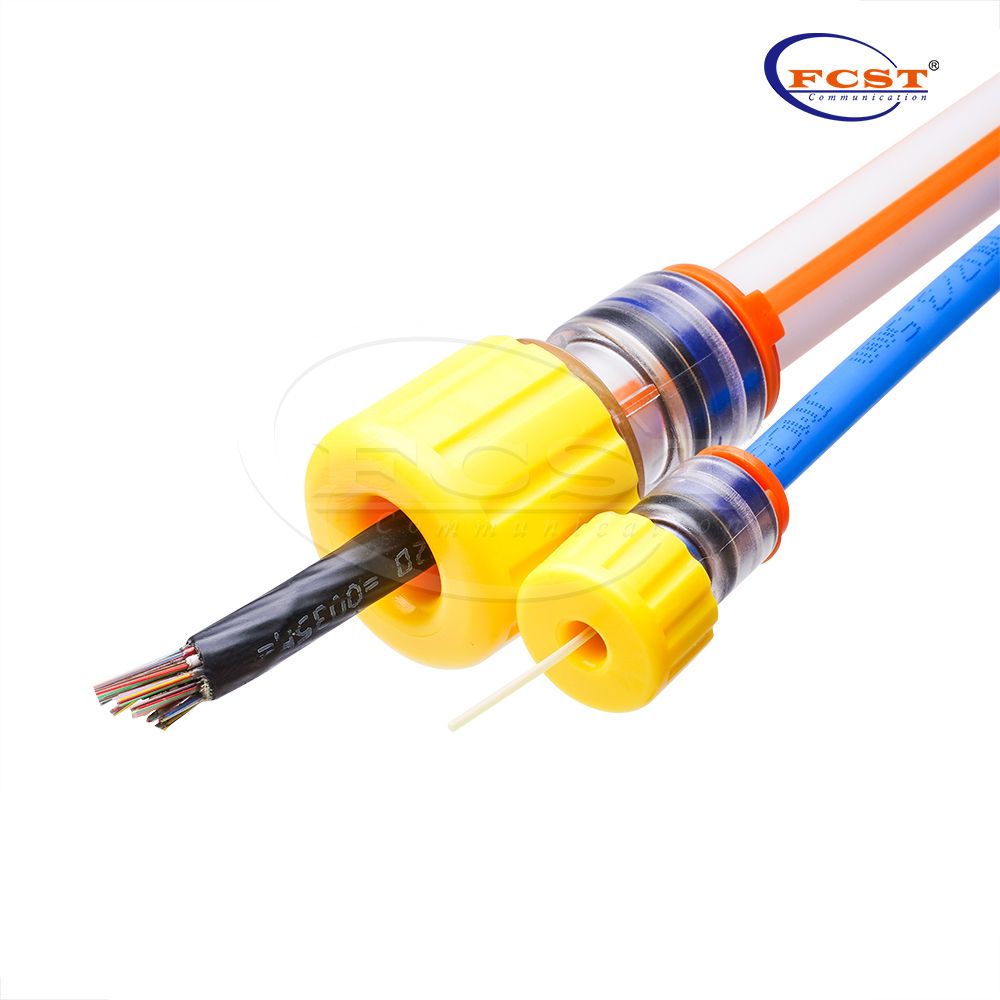

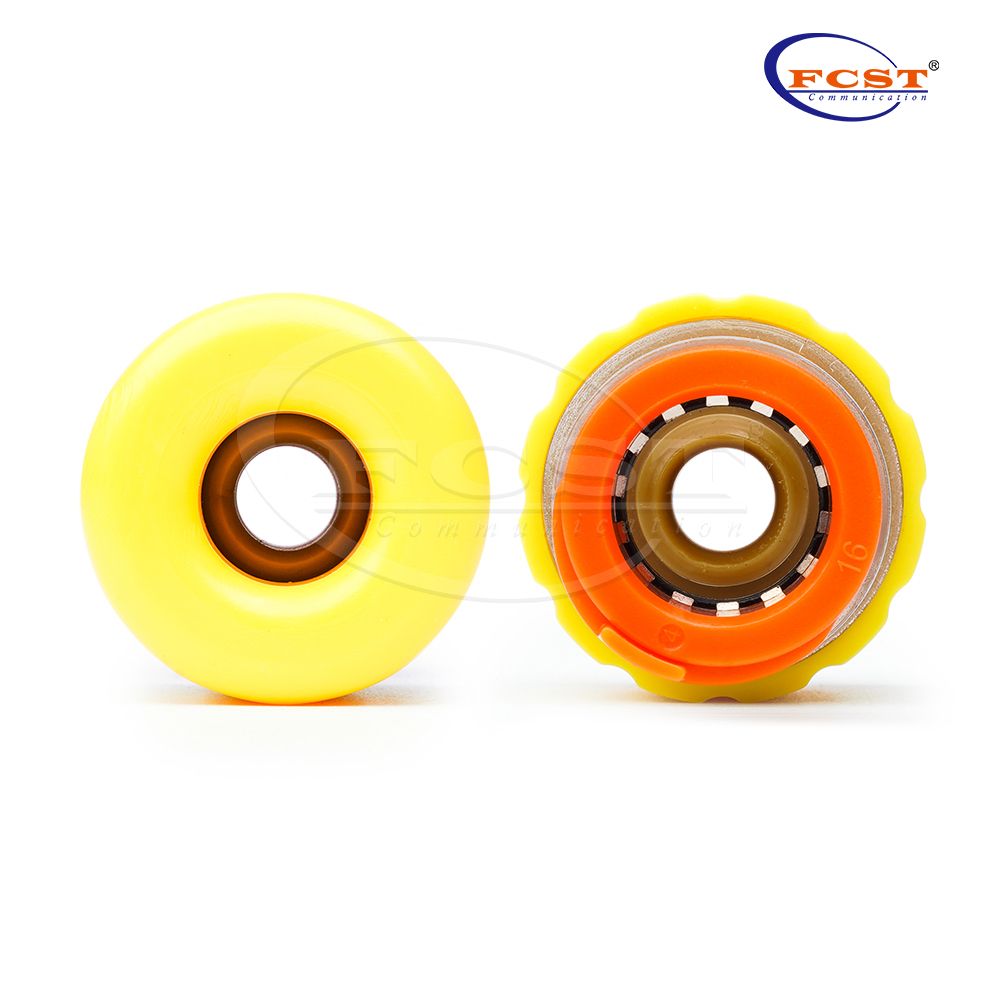

As tampas finais de microdutos de bloco de gás e água FCST-GASE são projetadas para fornecer vedação confiável para sistemas de microdutos HDPE usados em implantações modernas de FTTx. Adequados para dutos vazios e microdutos que transportam cabos de fibra, eles evitam efetivamente a entrada de água, gás, poeira e outros contaminantes em pontos críticos de terminação da rede.
Os locais de instalação comuns incluem gabinetes de distribuição de fibra, caixas de emenda, ODFs, orifícios de mão e pontos de terminação do cliente. Seu corpo transparente permite que os instaladores confirmem visualmente o posicionamento do cabo sem desmontá-lo, enquanto o design push-fit permite uma instalação rápida sem ferramentas especiais.
Vedação confiável contra gás e água
Projetado para fornecer vedação estanque a gás e água de até 0,5 bar, ajudando a manter a integridade da rede em ambientes externos exigentes.
Construído para redes de alta pressão
Projetado para uma pressão de trabalho de 20 bar com uma pressão de ruptura de 25 bar, tornando-os adequados para instalações de fibra soprada a ar e sistemas de microdutos de alta pressão.
Pronto para implantação subterrânea

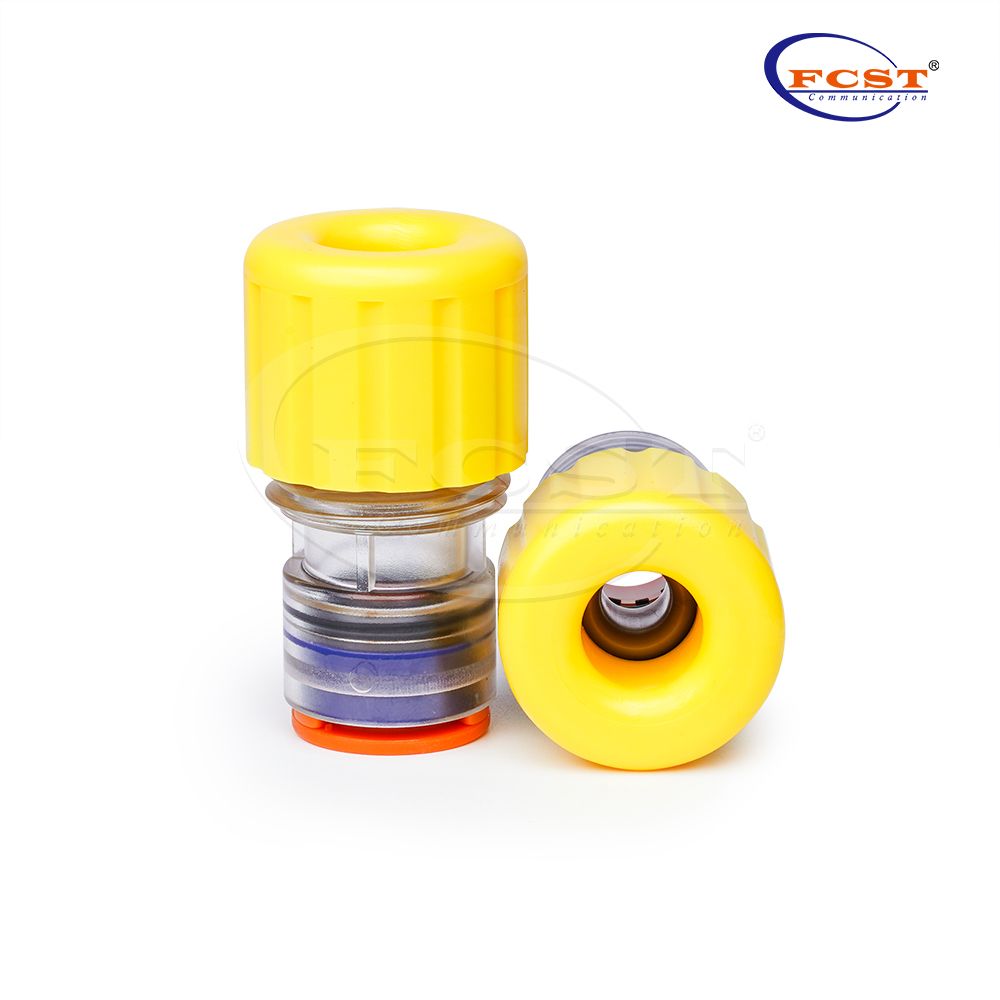

Construído para aplicações enterradas diretamente (DB) e acima do solo, proporcionando desempenho de longo prazo sob diversas condições ambientais.
Instalação sem ferramentas
O mecanismo de travamento push-fit permite instalação e remoção rápidas, garantindo a retenção segura do cabo.
Longa vida útil
Fabricado com plásticos de engenharia resistentes a UV com componentes resistentes à corrosão para uma vida útil esperada de 25 anos em condições normais de operação.

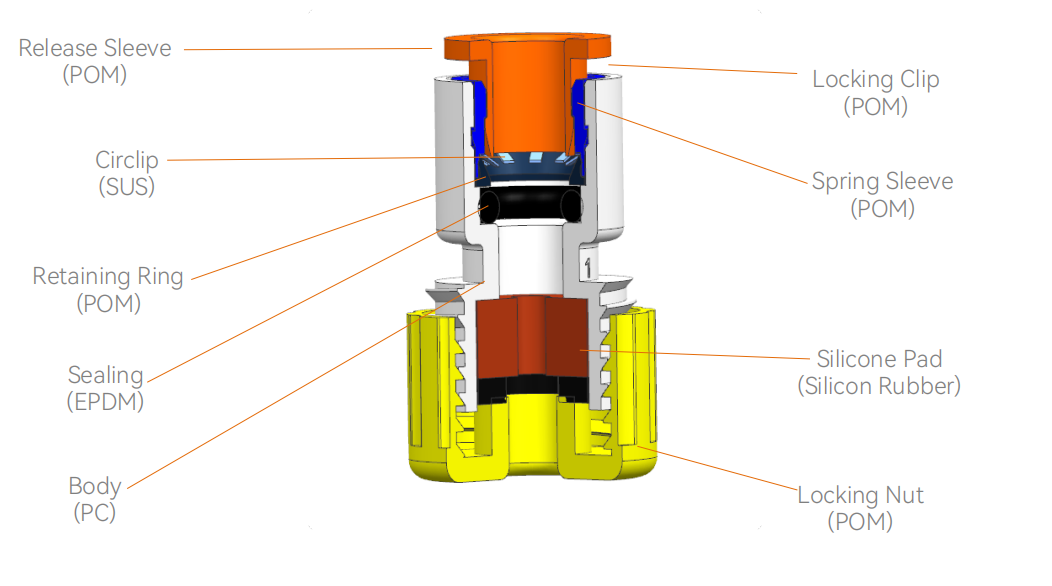

Corpo Transparente: Policarbonato (PC) para excelente resistência ao impacto e inspeção visual.
Componentes de vedação: EPDM e borracha de silicone de alta qualidade para garantir vedação estável em uma ampla faixa de temperatura.
Peças mecânicas: Luva de liberação POM moldada com precisão, porca de travamento e clipe de travamento, combinados com um anel de retenção de aço inoxidável para desempenho mecânico confiável.
Cada tampa final FCST-GSAE é projetada e testada para atender aos exigentes requisitos de instalação de telecomunicações.
Construção | Descrição |
Tubo para conector | Microduto HDPE (DB | DI | TW) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida estimada | 25 anos |
Selagem | Até 0,5 bar |
Temperatura de instalação | -20°C a +50°C |
Temperatura de operação | -40°C a +70°C |
Temperatura de transporte e armazenamento | -40°C a +70°C |
Força de Inserção | Tamanho≤12mm,≤ 50 N | Tamanho≥14mm,≤ 120 N |
Resistência ao Impacto | 1,5J |
De acordo com os padrões | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
Cada tampa final FCST-GSAE é projetada e testada para atender aos exigentes requisitos de instalação de telecomunicações.
As tampas finais FCST-GSAE são amplamente utilizadas em:
Redes de acesso FTTx
Armários de distribuição de fibra
Quadros de distribuição óptica (ODFs)
Sistemas subterrâneos de microdutos
Instalações de fibra soprada a ar
Bueiros e buracos de telecomunicações
Pontos de acesso do cliente
Roteamento de fibra para data centers
Os produtos FCST-GSAE são fabricados sob rigoroso controle de qualidade e testados de acordo com padrões de telecomunicações reconhecidos internacionalmente, incluindo:
Padrões |
EN 61300-2-26: Névoa Salina |
EN 61300-2-33: Reentradas |
EN 61300-2-10: Resistência ao esmagamento |
EN 61300-3-1: Aparência Visual |
EN 61300-2-4: Retenção de Microdutos |
EN 61300-2-34: Resistência Química |
EN 50411-2-8:Anexo E:Força de Inserção |
EN 61386-22: Teste de fio incandescente a 750°C |
EN 60794- 1-2: 2003, Método E4: impacto |
EN 50411-2-8:Anexo D:Teste de instalação |
EN 61300-2-22: Mudança de temperatura |
EN60794-1-2 Método E1. Resistência à tracção |
EN 61300-2-38: 2006, Método B: Perda de pressão |
EN 50411-2-8:Anexo C: Resistência a Alta Pressão |
EN 61300-2-23: 1997,Método 2: Imersão em Água |
EN 61386-24: Sistemas de conduítes enterrados no subsolo |
EN 61300-2-38:2006, Método A: Desempenho de vedação |
A série FCST-GSAE cobre os tamanhos de microdutos mais comuns usados em todo o mundo
Modelo | D(mm) | UM(mm) | L (mm) | Peso (g) | Faixa de bloqueio de cabo (mm) |
GSAE7 | 7 | 15,2±0,2 | 33,5±1,0 | 7,1±0,1 | 1,5~3 |
GSAE12 | 12 | 21,5 ± 0,2 | 50,0±1,0 | - | 6,0~8,0 |
GSAE12.7 | 12.7 | 21,5 ± 0,2 | 50,0±1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5 |
GSAE14 | 14 | 23,5±0,2 | 47,5±1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5/9,5~11,5 |
GSAE16 | 16 | 25,3±0,2 | 60,0±1,0 | 30,8±0,1 | 6,0~8,0/8,0~10,5 |
*Nota: Para outros tamanhos, entre em contato com o departamento comercial.
