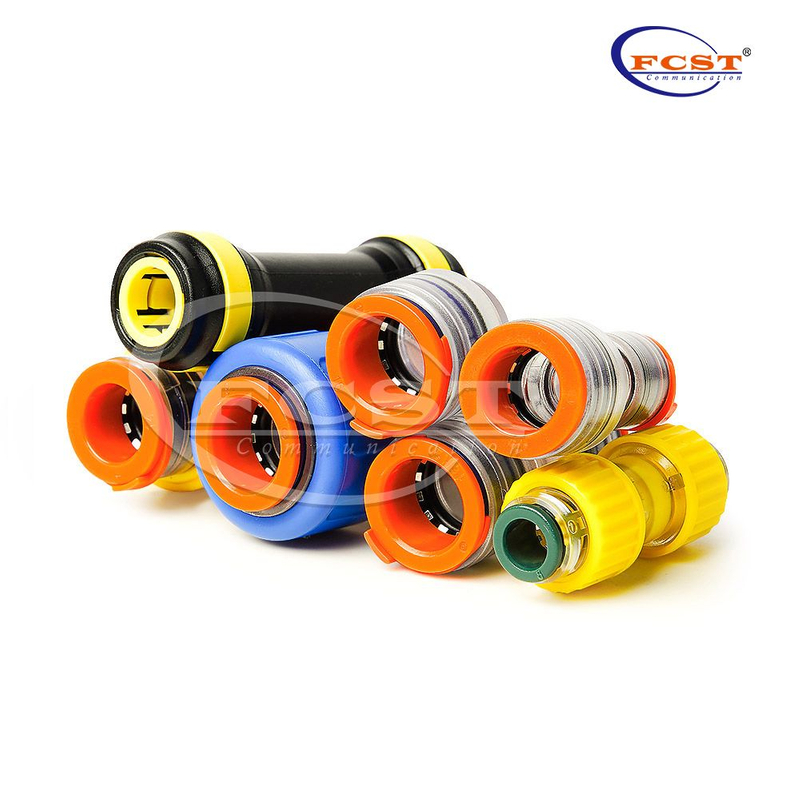

Conector de microduto
FCST
300
Visão geral do produto

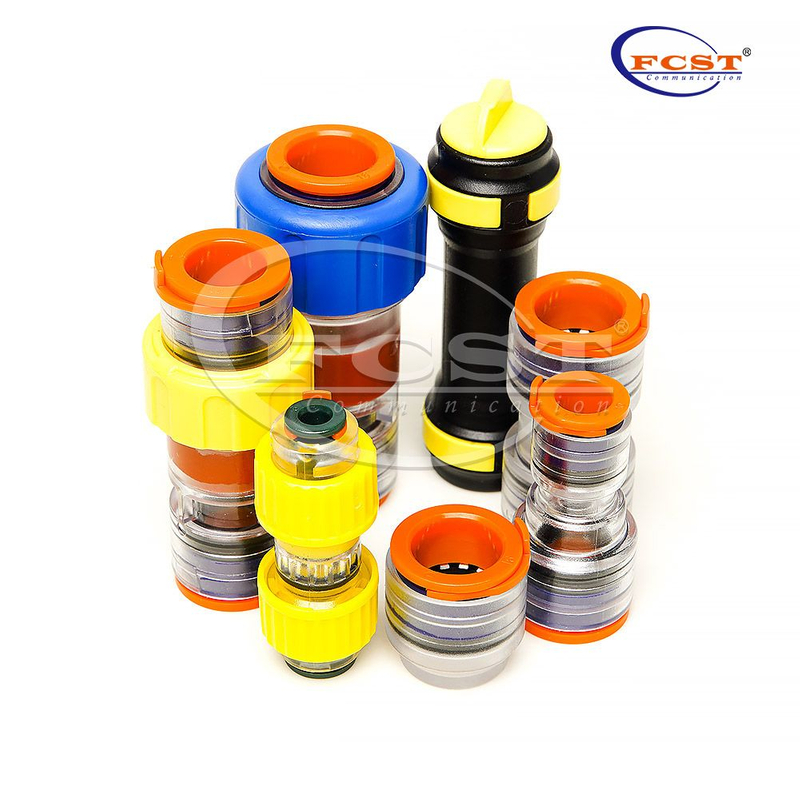

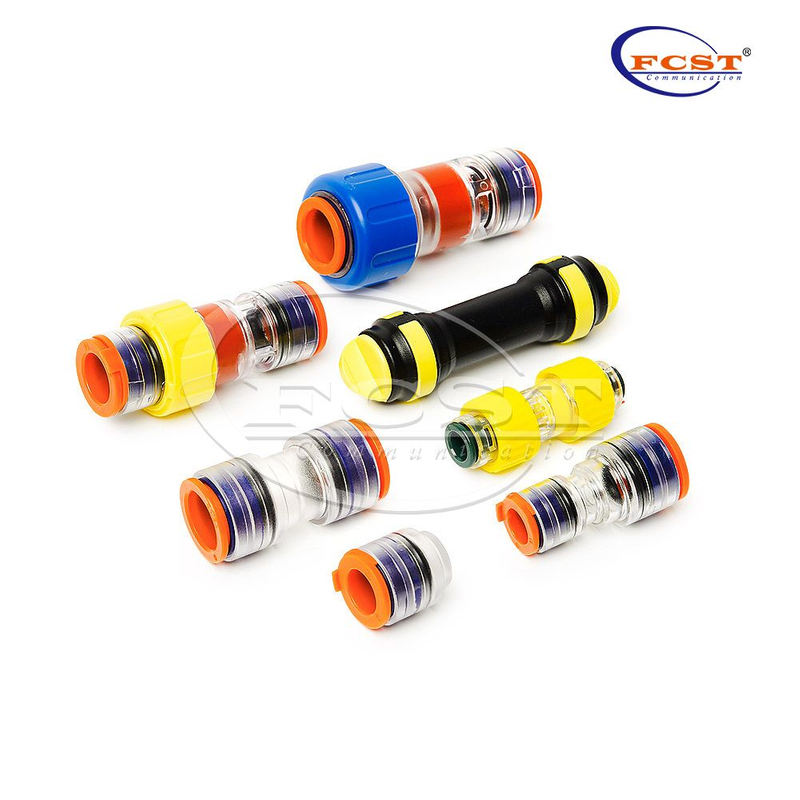

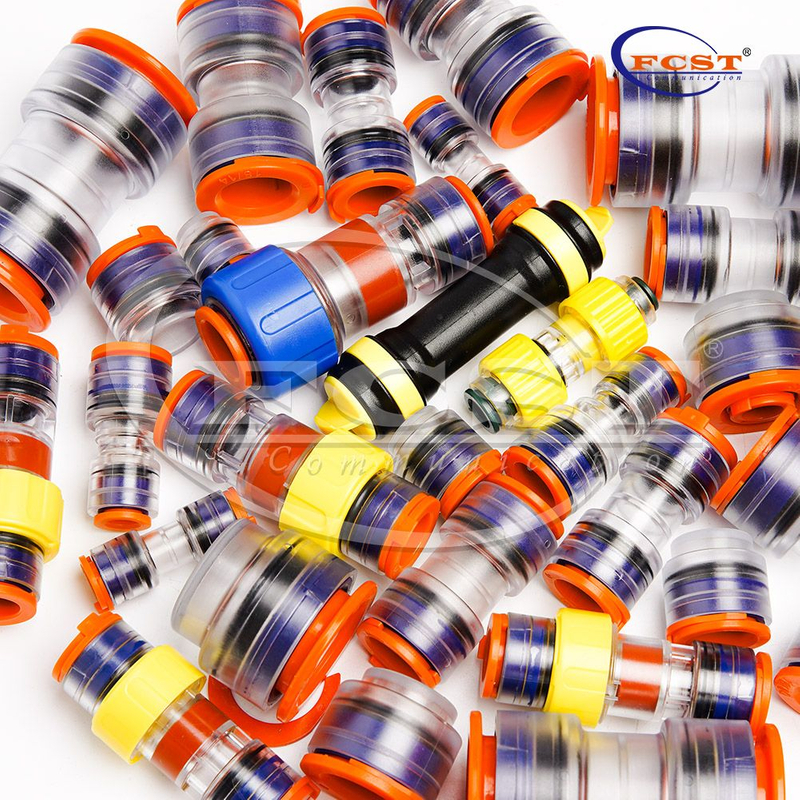

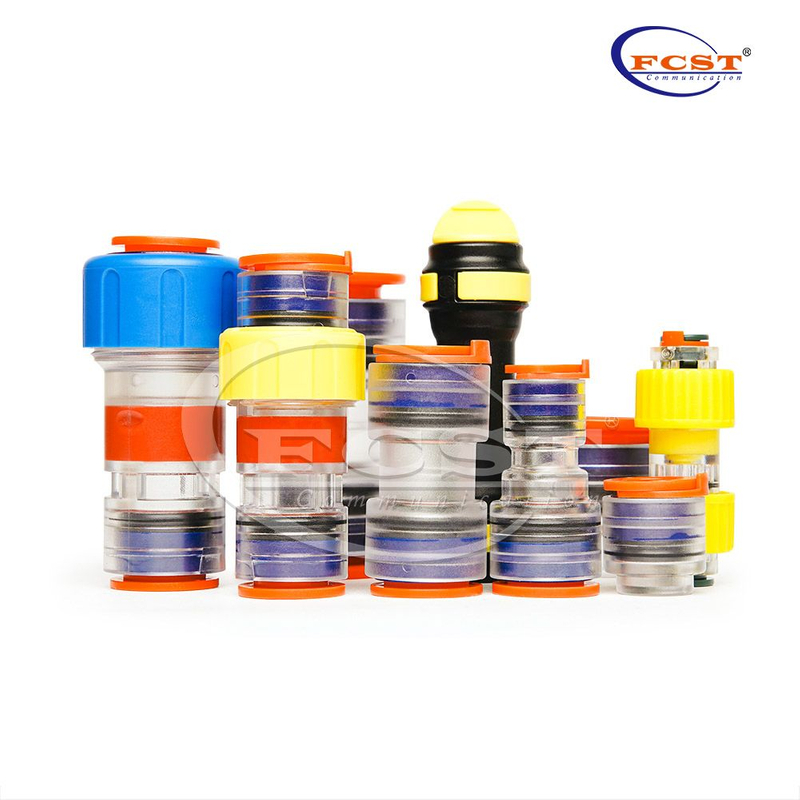

Os conectores de microduto foram desenvolvidos para conectar microdutos entre si. Nosso sistema permite uma conexão e desconexão fácil e rápida do microduto. Conector de tubo de fibra soprado, construção robusta e resistente a forças de alta pressão, permitindo que sejam usados em aplicações diretamente enterradas (DB). O corpo transparente permite fácil inspeção visual do cabo no conector.
Vantagens do produto
l Conector de tubo de fibra soprada para microdutos de 3-25 mm.
l Fácil instalação 'push-in' para solução de jateamento de cabos.
l Conector de microduto de telecomunicações com corpo transparente e cristalino.
l 95% do material é feito de não metal.
l Design de anéis de travamento para evitar a remoção acidental do conector.
Especificação do produto

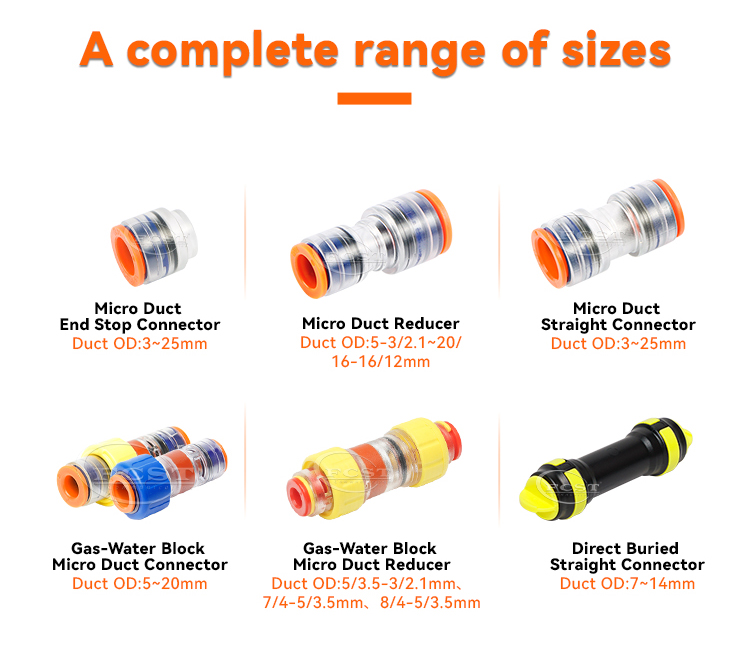

| Conector reto do micro duto | |||||||
Modelo | D1 | D2 | A1 | A2 | B | L | Peso (G) |
ERPU3/2.1 | 3 | 3 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU4/2.5 | 4 | 4 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU5/3,5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU6/3.5 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU7/3.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 41.2±0.5 | 5. 2±0.1 |
ERPU7/5.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 5.5±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU8/6 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
ERPU8.5/6 | 8.5 | 8.5 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
ERPU10/8 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU12/10 | 12 | 12 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |
ERPU14/11 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 11±0.12 | 52.2±0.5 | 12.95±0.1 |
ERPU14/12 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 12±0.12 | 52.2±0.5 | 12.85±0.1 |
ERPU15/12 | 15 | 15 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2±0.5 | 14.6±0.2 |
ERPU16/14 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 14±0.12 | 52.2±0.5 | 14.5±0.2 |
ERPU18/15 | 18 | 18 | 32.7±0.3 | 32.7±0.3 | 15±0.12 | 55.9±0.5 | 29.8±0.2 |
ERPU20/17 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 17±0.12 | 55.9±0.5 | 27.8±0.2 |
ERPU 22/16 | 20 | 20 | 40±0.3 | 40±0.3 | 16±0.12 | 71±0.5 | 47.7±0.2 |
ERPU25/22 | 25 | 25 | 40±0.3 | 40±0.3 | 22±0.12 | 71±0.5 | 47.7±0.2 |
ERPU1/8(2.1) | 1/8 | 1/8 | - | - | 2.1±0.12 | - | - |
ERPU3/16(3,5) | 16/03 | 16/03 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU1/4(3,5) | 1/4 | 1/4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU5/16(6) | 16/05 | 16/05 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU3/8(8) | 3/8 | 3/8 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU1/2(10) | 1/2 | 1/2 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |

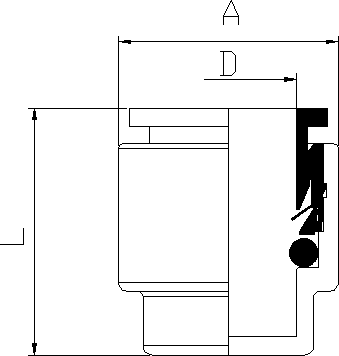

| Conector de parada final de microduto | ||||
Modelo | D | A | L | Peso (G) |
ERPUB3 | 3 | 11±0,2 | 16.2±0,5 | 1.6 6±0,1 |
ERPUB4 | 4 | 11±0,2 | 16.2±0,5 | 1.6 6±0,1 |
ERPUB5 | 5 | 13,5±0,2 | 14,3±0,5 | 1,86±0,1 |
ERPUB6 | 6 | 13,5±0,2 | 14,3±0,5 | 1,86±0,1 |
ERPUB7 | 7 | 15,2±0,2 | 19,2±0,5 | 2,6±0,1 |
ERPUB8 | 8 | 15,2±0,2 | 19,2±0,5 | 2,4±0,1 |
ERPUB8.5 | 8.5 | 15,2±0,2 | 19,2±0,5 | 2,4±0,1 |
ERPUB10 | 10 | 17,5±0,2 | 20,4±0,5 | 3,3±0,1 |
ERPUB12 | 12 | 21,5 ± 0,2 | 23,5±0,5 | 5,85±0,1 |
ERPUB14 | 14 | 23,5±0,2 | 24,5±0,5 | 6,70±0,1 |
ERPUB15 | 15 | 25,3±0,2 | 25,8±0,5 | 7,80±0,1 |
ERPUB16 | 16 | 25,3±0,2 | 25,8±0,5 | 7,80±0,1 |
ERPUB18 | 18 | 32,7±0,3 | 27,8±0,5 | 15,05±0,2 |
ERPUB20 | 20 | 32,7±0,3 | 27,8±0,5 | 14,85±0,2 |
ERPUB22 | 22 | 40.0±0,3 | 36.5±0,5 | - |
ERPUB25 | 25 | 40.0±0,3 | 36.5±0,5 | - |
ERPUB1/8 | 1/8 | 11±0,2 | 16.2±0,5 | - |
ERPUB3/16 | 16/03 | 13,5±0,2 | 14,3±0,5 | 1,86±0,1 |
ERPUB1/4 | 1/4 | 13,5±0,2 | 14,3±0,5 | 1,86±0,1 |
ERPUB5/16 | 16/05 | 15,2±0,2 | 19,2±0,5 | 2,4±0,1 |
ERPUB3/8 | 3/8 | 17,5±0,2 | 20,4±0,5 | 3,3±0,1 |
ERPUB1/2 | 1/2 | 21,5 ± 0,2 | 23,5±0,5 | 5,85±0,1 |
| Redutor de micro duto | |||||||
Modelo | D1 | D2 | A1 | A2 | B1 | B2 | L |
ERPG5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 2.1±0.12 | 35.8±0.5 |
ERPG5/3.5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 3.5±0.12 | 35.8±0.5 |
ERPG 6-4/3.5 | 4 | 6 | 11±0.2 | 13.5±0.2 | 3.5±0.12 | 3.5±0.12 | 33±0.5 |
ERPG7 /4 -3/2.1 | 3 | 7 | 15.2±0.2 | 15.2±0.2 | 2.1±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG7 /4 -4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG7 /5 -4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 5.0±0.12 | 41.2±0.5 |
ERPG7-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 3.5±0.12 | 41.2±0.5 |
ERPG7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35±0.5 |
ERPG10 /6-7 /4 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 6.0±0.12 | 38±0.5 |
ERPG10 /7-6 /4 | 6 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 7.0±0.12 | 38±0.5 |
ERPG10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38±0.5 |
ERPG10 /8-7 /5.5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5. 5±0.12 | 8.0±0.12 | 38±0.5 |
ERPG10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38±0.5 |
ERPG1 2//8-74 | 7 | 12 | 15.2±0.2 | 21.5±0.2 | 4.0±0.12 | 8.0±0.12 | 45±0.5 |
ERPG1 2/ 8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5. 5±0.12 | 8.0±0.12 | 45±0.5 |
ERPG1 2//8-106 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 6.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG1 2//8-108 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10±0.12 | 44.4±0.5 |
ERPG1 4/10-10/6 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 6.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG1 4/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG1 4/10-1 2/8 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14 /10 -12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14/11-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 11±0.12 | 48.5±0.5 |
ERPG1 6/1 2-12/8 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 8±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 6/1 2-12/10 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 6/1 2-14/10 | 14 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 8// 14-1410 | 14 | 18 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 14±0.12 | 55.8±0.5 |
ERPG1 8// 14-1612 | 16 | 18 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 14±0.12 | 55.8±0.5 |
ERPG 20// 16-14/10 | 14 | 20 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 16±0.12 | 55.8±0.5 |
ERPG20-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 12±0.12 | 55.8±0.5 |
ERPG20/16-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 16±0.12 | 55.8±0.5 |
Clique aqui para obter informações específicas do produto

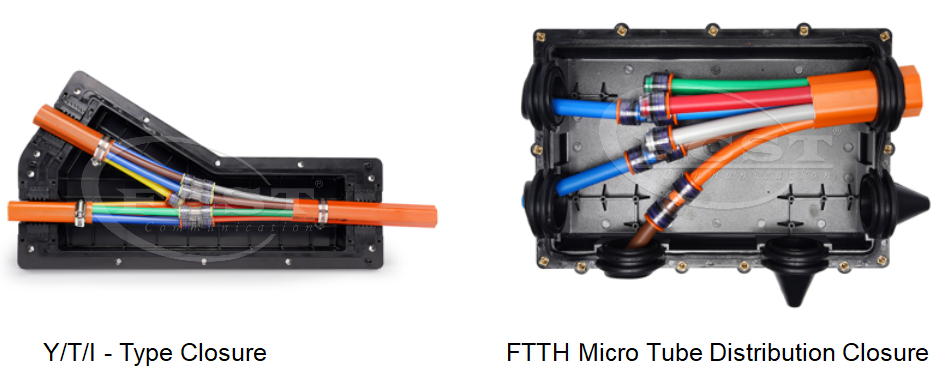

Aplicação do produto
Perguntas e respostas
1. Qual é a capacidade de produção do conector de duto de fibra?
14/10mm
Capacidade de produção diária: 23.000 unidades.
Capacidade de produção mensal: 780.000 unidades.
2.Quantas instalações de produção e funcionários a FCST possui?
1.Área de fábrica: 12.000 metros quadrados.
2.Número de funcionários: 150 pessoas.
3.Máquinas de perfuração de alta velocidade: 10 conjuntos.
4.Máquinas de moldagem por injeção de plástico: 43 conjuntos.
5.Máquinas de moldagem por compressão de anel de vedação: 4 conjuntos.
6. Máquinas-ferramentas CNC: 60 conjuntos.
7.Linhas de produção de montagem de peças automatizadas: 40 conjuntos.
8. Prensas de montagem manual: 20 conjuntos.
9.Máquinas semiautomáticas de montagem de conectores de microdutos: 2 conjuntos.
10. Equipamento de teste de produto: 10 conjuntos.
3.Quais partes dos conectores de tubo de fibra soprada de 0,75' podem ser personalizadas em cores?
Peças personalizáveis: clipe de ,travamento ,da manga da mola do anel ,de retenção
Cor personalizável: As cores podem referir-se ao cartão de cores RAL e ao cartão de cores PANTONE.
4.Quais processos são necessários para personalizar conectores de microduto push-fit de 1/2'?
5. Quais certificações ambientais o conector push-fit de fibra soprada de 3/4 ' está em conformidade ?
Alcance 、de Rhos
