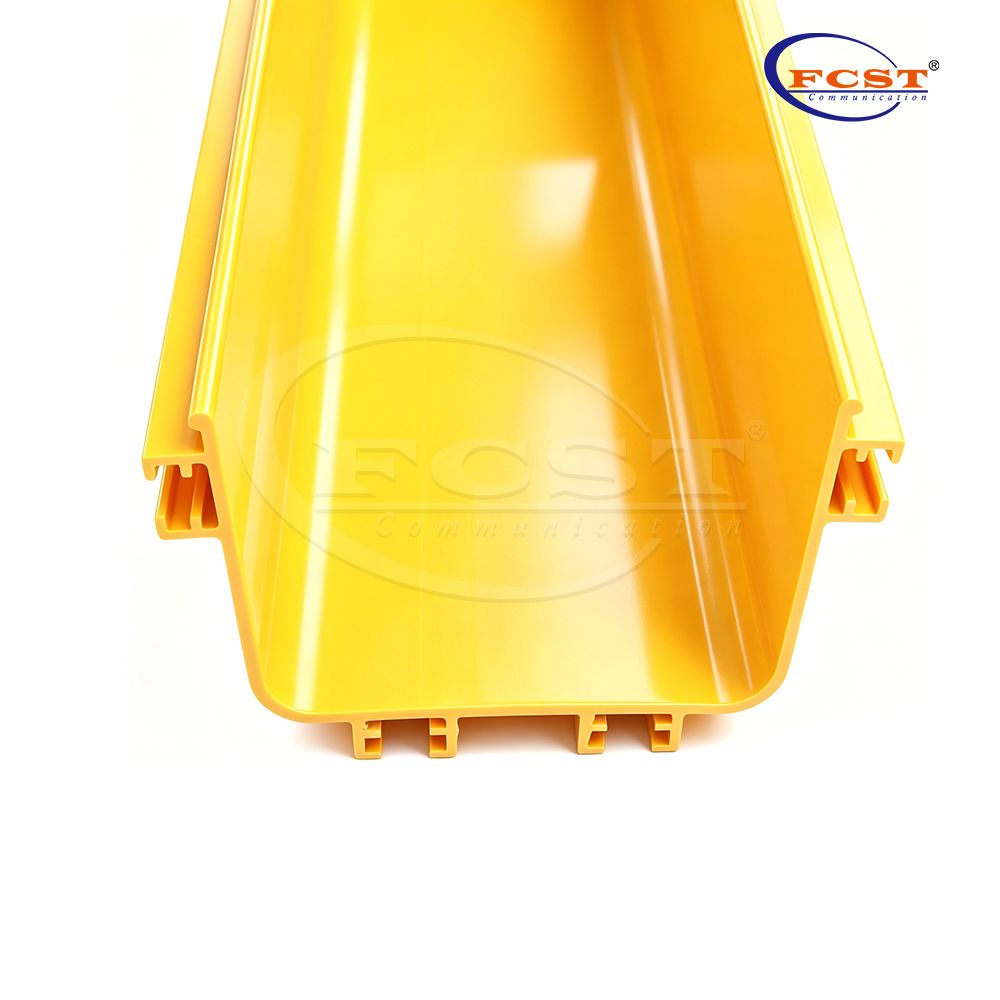

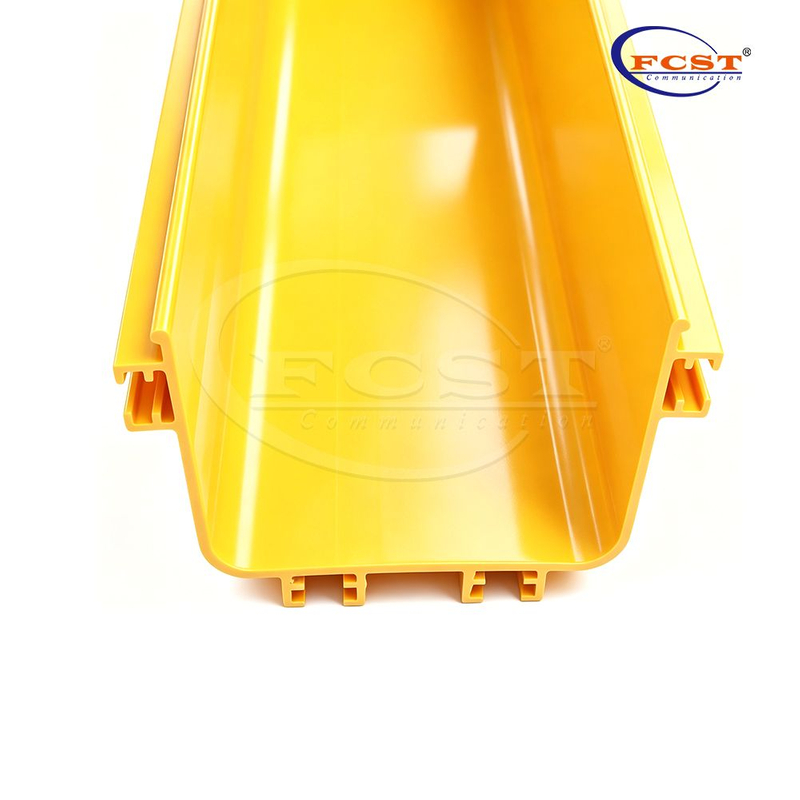

FCST-CR120 Pista de fibra de estilo aberto de 120 mm para data centers

Visão geral do produto

O canal de fibra FCST-CR120 é um canal de cabeamento de estilo aberto com 120 mm de largura e 2.000 mm de comprimento projetado para data centers e salas de equipamentos. Ele roteia, gerencia e protege patch cords e pigtails de fibra óptica acima de gabinetes ou entre racks. O sistema modular suporta seções retas, cotovelos, tês e cruzes para layouts complexos de roteamento de fibra. Está disponível em PVC ou PC+ABS, em espessura de 2,5 mm ou 3,0 mm, e atende aos requisitos de retardante de chama UL94-V0.

Principais recursos

• Largura de 120 mm para maior densidade de cabos – Seção transversal interna maior do que sistemas de canaleta de 50 mm, adequado para roteamento de fibra de alta densidade.

• Sistema de pista modular – Compatível com seções retas, cotovelos, tês e cruzes para design de layout flexível.

• Material retardador de chama UL94-V0 – Disponível em PVC ou PC+ABS para atender aos requisitos de segurança contra incêndio em salas de equipamentos.

• Duas opções de espessura – Selecione a espessura da parede de 2,5 mm ou 3,0 mm com base nos requisitos de carga e instalação.

• Acesso de estilo aberto – Suporta roteamento organizado e gerenciamento em camadas de patch cords e pigtails de fibra.

• Comprimento padrão de 2.000 mm – Reduz o número de juntas e simplifica a instalação em trechos longos.

• Fabricação ISO 9001 – Produzido sob um sistema de gestão de qualidade ISO 9001.

Especificações do produto

Aplicações

• Cabeamento de fibra de data center acima de gabinetes

• Roteamento de fibra da sala de equipamentos entre racks

• Patch cord de fibra de alta densidade e gerenciamento de pigtail

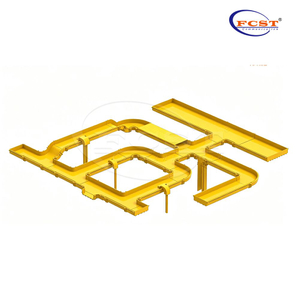

• Layouts de roteamento de fibra modular que exigem seções retas, curvas, tês ou cruzes

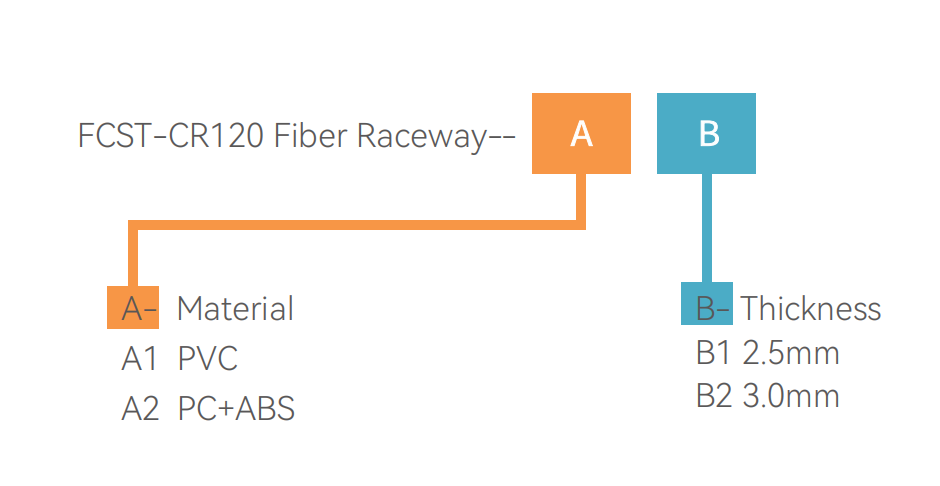

Encomendar informações

*Nota: O modelo especificado é determinado com base em configurações opcionais. Por exemplo: Pista de fibra FCST-CR100 - A1-B1.

Perguntas frequentes

Q1: Para que é usado o canal de fibra FCST-CR120?

R: É um suporte de cabeamento de estilo aberto usado em data centers e salas de equipamentos para rotear, gerenciar e proteger patch cords e pigtails de fibra óptica, normalmente instalados acima de gabinetes ou entre racks.

Q2: Quais opções de material e espessura estão disponíveis?

R: A pista está disponível em PVC (A1) ou PC+ABS (A2) e em espessura de 2,5 mm (B1) ou 3,0 mm (B2).

Q3: Como a largura de 120 mm se compara aos sistemas de pista de 50 mm?

R: A largura de 120 mm fornece uma seção transversal interna maior para maior densidade de cabos de fibra. A tabela de capacidade de roteamento lista fibras de até 955 × 2 mm com 50% de preenchimento e 1.433 × 2 mm de fibras com 75% de preenchimento.

Q4: Suporta diferentes direções de layout?

R: Sim. O design modular permite a montagem com seções retas, cotovelos, tês e cruzes para acomodar layouts complexos.

Q5: Qual é a taxa de preenchimento recomendada?

R: Para uma instalação prática, recomenda-se um preenchimento de 50% a 75%. O valor de preenchimento de 100% é um máximo teórico e não é recomendado para uso normal.
