Quais são os tipos e especificações comuns de bolas marcadoras de fibra óptica?

Se você gerencia fibra de planta externa (OSP), sabe que o mapa não é o território. Os pontos de emenda mudam, as profundidades da cobertura variam e, muito depois da construção, as equipes precisam de uma maneira rápida e inequívoca de identificar recursos enterrados. É exatamente aí que a bola de marcação eletrônica (EMS ) para cabos de fibra óptica ganha seu sustento: um ressonador passivo sintonizado em frequência que você pode ler anos depois com um localizador de marcador de RF padrão – sem baterias, sem manutenção.

Por que a bola marcadora eletrônica (EMS) para cabos de fibra óptica é importante

Um marcador eletrônico (EMS) para cabos de fibra óptica cria uma referência precisa e repetível nos pontos que realmente importam: emendas, furos de mão , curvas de rota, transições de profundidade e cruzamentos críticos. Como os marcadores EMS ressoam em bandas de RF específicas da concessionária, eles são fáceis de encontrar sem energizar a planta. Na América do Norte, as instalações de telecomunicações e fibra são visualmente identificadas em laranja sob o Código de Cores Uniforme da APWA; alinhar seu inventário de marcadores e rótulos com esta convenção melhora a clareza do campo e reduz incompatibilidades entre utilitários. Consulte a orientação atual da APWA no Código de Cores Uniforme, onde as telecomunicações (incluindo fibra óptica) são listadas em laranja na atualização de recursos de 2023: Marcadores esféricos .

Dois impactos práticos que você notará imediatamente:

Verificação as-built mais rápida e confiável durante a liquidação e localizações futuras.

Menor risco de deslocamentos incorretos em cruzamentos de alta consequência, mesmo quando o fio rastreador estiver faltando ou danificado.

Como funcionam os marcadores de bola EMS passivos (e por que a frequência é importante)

Pense em um marcador de bola EMS como um sino afinado enterrado no lugar certo. Um localizador compatível envia energia em uma frequência específica da rede elétrica; quando essa energia atinge o marcador, o circuito ressonante interno “toca” e irradia novamente um sinal que o localizador pode detectar e estimar a profundidade. Como cada classe de serviço público vive em sua própria banda de RF, um técnico pode mudar para a banda de telecomunicações e encontrar com segurança apenas marcadores de classe de telecomunicações ao longo de um corredor congestionado.

Os marcadores EMS de telecomunicações/fibra são sintonizados em 101,4 kHz nos principais fornecedores, e os localizadores de campo listam essa banda explicitamente em seus modos de marcador. Por exemplo, as frequências do marcador de utilidades da 3M, incluindo Telecom 101,4 kHz e utilidades adjacentes como Gás 83,0 kHz, Água 145,7 kHz e Energia 169,8 kHz. A bola marcadora da série FCST-MB inclui telecomunicações 101,4 kHz, TV a cabo 77,0 kHz, sanitária 121,6 kHz e assim por diante. A família OmniMarker II da Tempo também documenta uma banda de telecomunicações de 101,4 kHz em sua página de produto.

A estimativa de profundidade é uma função do projeto do marcador/localizador e de condições como condutividade do solo e estruturas metálicas próximas. Os fornecedores publicam profundidades máximas de detecção típicas por família de marcadores.

Tipos e especificações globais da bola marcadora eletrônica (EMS) para cabos de fibra óptica

Famílias de marcadores usadas em rotas de fibra

Você encontrará três famílias na prática:

• de código de cores uniformes da APWA (autonivelamento): o carro-chefe das telecomunicações. Disponível em variantes padrão, Extended Range (XR) e iD opcionais que armazenam dados de ativos. Profundidade de detecção máxima típica em torno de 1,5 m (5 pés) para modelos de esfera iD/XR na literatura atual do fornecedor.

• Marcadores de alcance total (geometria sem esfera): usados ​​quando você precisa de detecção mais profunda – até cerca de 2,4 m (8 pés) .

• Marcadores próximos à superfície/disco : Úteis para características rasas e marcação de caminho; mas relevante quando os recursos ficam muito próximos do nível.

A construção do material é normalmente um invólucro de polietileno ou HDPE durável e resistente à água com um circuito ressonante passivo selado.

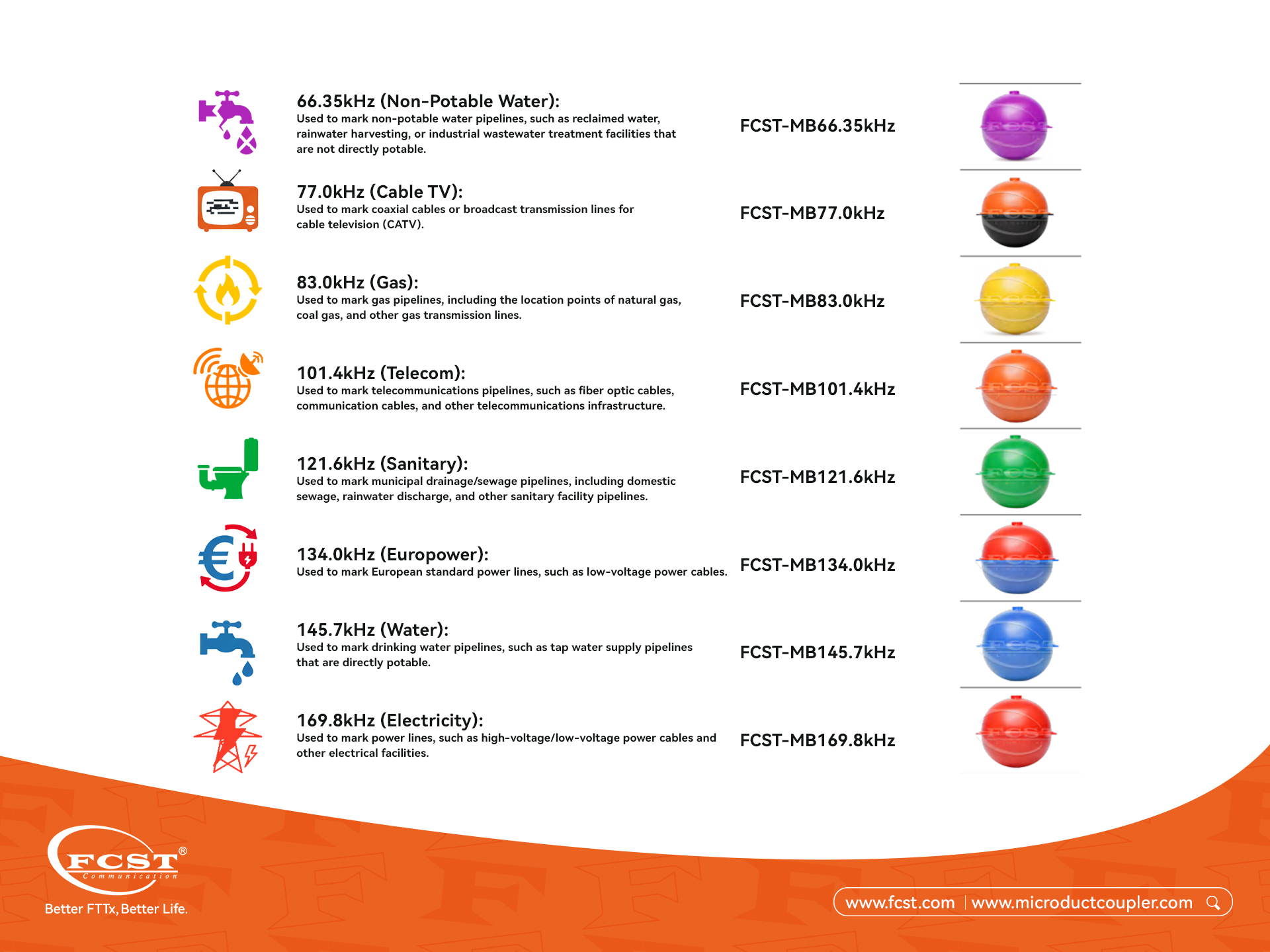

Mapeamento de frequência e cores (telecomunicações e utilidades adjacentes)

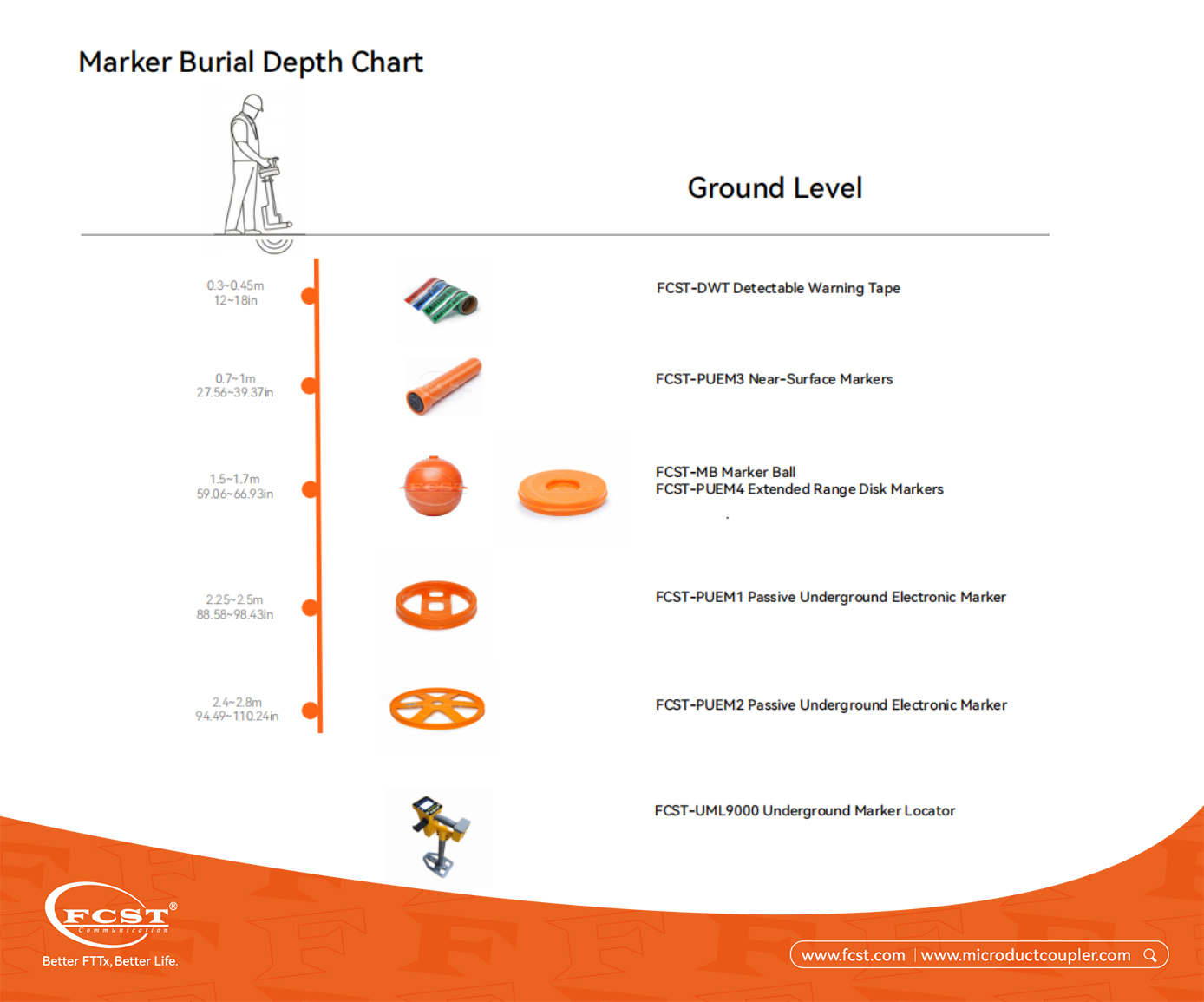

Matriz de profundidade e envelope operacional
A capacidade de profundidade depende do marcador e do localizador. A matriz abaixo sintetiza os intervalos comumente citados em folhetos e folhas de dados atuais. Use-os como envelopes de planejamento; verifique SKUs específicos e seus modelos de localizador em condições de campo.

Os envelopes de temperatura operacional para sistemas de marcadores EMS são frequentemente publicados no nível do sistema (marcador mais localizador). Um envelope comum que aparece nos documentos atuais da 3M é de -4 a 122°F (-20 a 50°C) para equipamentos e uso em campo.

Guia de seleção de engenharia para projetos de fibra

Escolher a bola marcadora eletrônica (EMS) certa para cabos de fibra óptica é uma questão de combinar sua realidade de instalação e sua frota de localizadores.

Profundidade de enterramento e acessibilidade: Para furos de mão, emendas e recursos em profundidades típicas de telecomunicações, marcadores de esfera iD/XR com detecção de aproximadamente 5 pés são a linha de base. Se a sua planta estiver localizada em locais mais profundos (por exemplo, em certas travessias de rios ou aterros), considere marcadores de alcance completo nesses pontos críticos para que você ainda cumpra seu plano de verificação.

Solo e arredores: Solos de alta condutividade e proximidade de grandes estruturas metálicas podem atenuar ou distorcer as leituras de profundidade. Dê preferência a unidades de alcance estendido ou de alcance total em locais de alta interferência e planeje leituras de teste durante o aterro, quando possível.

Ecossistema de localização: padronize as faixas de marcação suportadas pela sua frota. Os modelos 3M Dynatel listam explicitamente telecomunicações 101,4 kHz e serviços públicos adjacentes; As famílias Radiodetection RD7100M/RD8100M fornecem modos de marcador de RF para bandas convencionais. Se você misturar frotas, valide a programação e os fluxos de trabalho do operador durante as reuniões pré-trabalho.

Objetivos de colocação: Se o objetivo for a identificação de ativos (por exemplo, 'esta tampa pertence à nossa emenda de fibra'), monte uma esfera XR sob uma tampa não metálica. Se o objetivo é a navegação de rota em faixa de domínio sem características características, considere um padrão em curvas, transições de profundidade e cruzamentos críticos em vez de espaçamento linear uniforme.

Práticas recomendadas de instalação e verificação (com foco em fibra)

A regra de ouro: coloque o marcador eletrônico (EMS) para cabos de fibra óptica diretamente acima do recurso que você deseja encontrar mais tarde e verifique antes de sair do local.

Pontos de posicionamento que compensam: emendas e fechamentos, buracos de mão, curvas ou deslocamentos acentuados de rotas, transições de profundidade e travessias críticas (dutos, ferrovias, grandes furos rodoviários). Esses são os locais que as equipes realmente precisam encontrar – então marque-os.

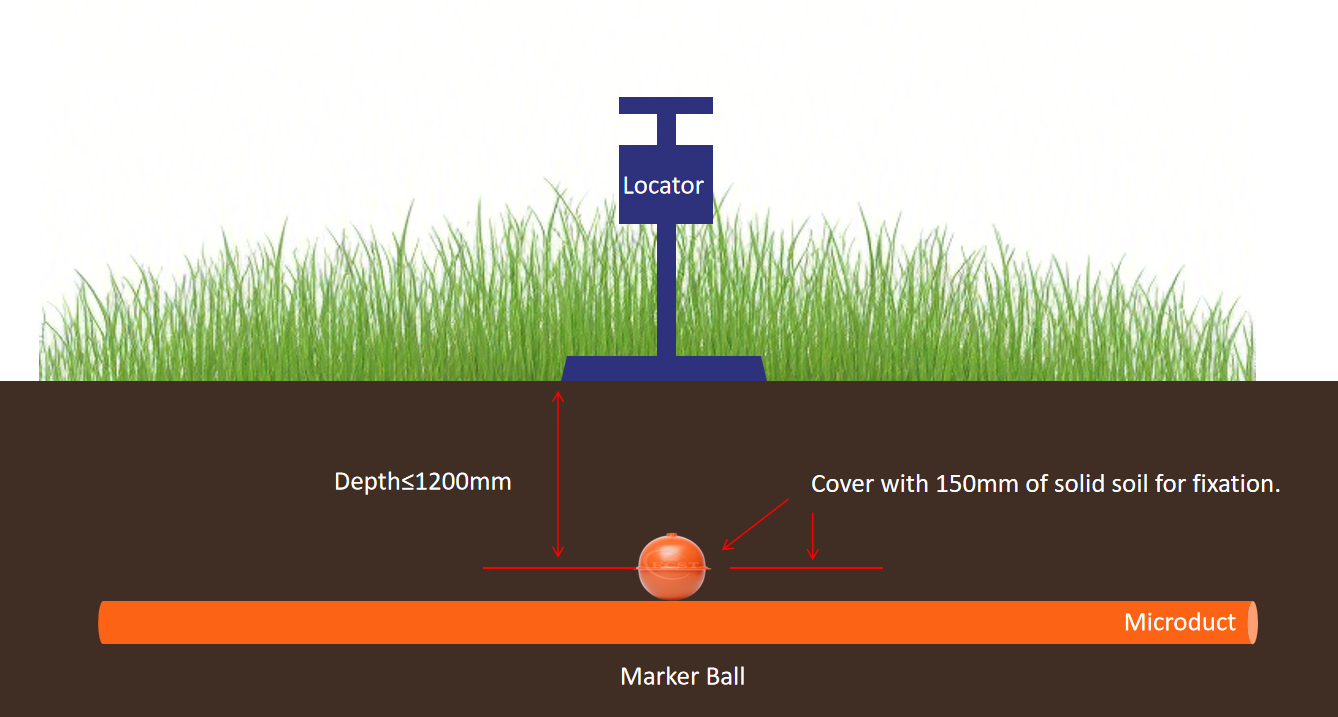

Aterro e estabilização: Depois de assentar o marcador esférico em preenchimento limpo, coloque à mão pelo menos ~6 pol. (≈15 cm) de solo sobre ele para evitar movimento quando o aterro mecânico começar. Esta prática aparece na ficha técnica dos marcadores EMS da 3M e ajuda a manter o ressonador centralizado para leituras futuras precisas.

Proximidade e verificação de metais: Estruturas metálicas próximas podem causar erros de acoplamento e profundidade. Mantenha uma folga razoável sempre que possível e sempre verifique com seu localizador após o preenchimento inicial. A folha de dados do localizador da 3M apresenta tabelas de efeitos ambientais e capacidade de profundidade por família de marcadores, o que é útil ao definir expectativas com as equipes.

Ponta do buraco de mão: Onde as tampas não são metálicas, os marcadores esféricos Extended Range podem ser afixados na parte inferior da tampa para que o marcador acompanhe o ponto de acesso, permanecendo alinhado durante o aterro e futuro recapeamento.

Uma palavra rápida sobre espaçamento linear: a maioria dos fornecedores evita prescrever espaçamento fixo ao longo de trechos retos porque o solo e a profundidade variam amplamente. Se a sua organização utiliza padrões de intervalo (por exemplo, percursos rurais a cada poucas centenas de metros), documente-os no seu POP e teste o acoplamento ou ambiguidade antes de torná-los padrão.

Compatibilidade e interoperabilidade do localizador

Os resultados do seu campo dependem tanto do marcador quanto do leitor. A boa notícia: a banda de classe de telecomunicações de 101,4 kHz é amplamente suportada.

3M Dynatel: As famílias 1420X/7420X (e modelos relacionados como 2550X/2573X e 7550X/7573X) detectam frequências de marcadores utilitários padrão e, para marcadores iD, podem ler/gravar dados de ativos. A folha de dados atual da Dynatel lista explicitamente a banda de telecomunicações e fornece tabelas de capacidade de profundidade por família de marcadores: Folha de dados 3M Dynatel 1420X/7420X (2021).

Radiodetecção: As séries RD7100M/RD8100M incluem modos de marcador RF para marcadores utilitários comuns; seus guias do usuário descrevem a ativação de modos de marcador por utilitário. Confirme o conjunto exato de marcadores do seu modelo e quaisquer pacotes de frequência regionais antes da implantação: Guia do usuário do marcador RD7100 (2023) , Guia do usuário do marcador RD8100 (2023) . Para obter uma explicação concisa, consulte o artigo da base de conhecimento da Radiodetection sobre o modo RF Marker (2025): visão geral do modo RF Marker.

Vivax-Metrotech: Durante esta janela de pesquisa, não localizamos um documento oficial e atual listando o suporte de frequência de marcadores EMS por modelo. Se unidades vLoc estiverem em sua frota, solicite a confirmação do fabricante e obtenha o manual do seu modelo exato antes de especificar os marcadores EMS como método de localização principal.

Dica de interoperabilidade: Ao misturar marcas de localizadores, execute um breve teste de aceitação durante a mobilização – leia um marcador de telecomunicações conhecido de 101,4 kHz em profundidade/solo representativo, registre a intensidade e a profundidade do sinal e capture quaisquer notas do operador sobre técnicas de oscilação/centralização de melhores práticas.

Padrões, cores e notas de conformidade

Convenções de cores: Nos EUA, as telecomunicações (incluindo fibra óptica) são laranja de acordo com o Código Uniforme de Cores da APWA. Usar marcadores de telecomunicações com etiqueta laranja ou tampa laranja e documentar isso nas especificações do projeto torna seu programa de campo mais robusto. Fonte: Código de cores uniformes APWA (2023).

Classificações de ingresso e esmagamento: A literatura atual dos principais fornecedores de marcadores de bola não publica consistentemente classificações IP IEC 60529 ou resistências numéricas ao esmagamento. Se o seu projeto exigir, obtenha documentação específica do SKU do fabricante.

Conformidade de materiais: Às vezes, as declarações RoHS/REACH estão disponíveis no nível da família de produtos ou SKU, mas não são declaradas universalmente em folhetos públicos. Solicite cartas de conformidade como parte dos envios, quando necessário.

Perguntas frequentes e glossário para especificadores

Perguntas frequentes

Qual é a melhor bola marcadora eletrônica (EMS) para cabos de fibra óptica em profundidades típicas de telecomunicações?

Para a maioria das emendas e furos de mão, um marcador de bola iD ou Extended Range ajustado para telecomunicações com detecção de aproximadamente 5 pés é um padrão sólido, validado por folhetos atuais e folhas de dados de localizadores; verifique com seu modelo de localizador específico e as condições do solo usando uma leitura de teste durante o aterro.

Posso confiar apenas nos marcadores EMS em vez do fio rastreador?

Eles servem a propósitos diferentes. Os marcadores EMS fornecem referências de pontos precisas sem necessidade de continuidade. O fio rastreador suporta localização de linha contínua sob sinal ativo. Muitas operadoras usam ambos para redundância em recursos críticos.

Como evito acoplamento de marcadores ou leituras ambíguas em corredores congestionados?

Dê preferência à colocação de marcadores em características discretas (emendas, curvas, cruzamentos) em vez de intervalos uniformes; manter uma separação prática de grandes massas metálicas; e verifique com um local após o preenchimento inicial para confirmar a qualidade do sinal. A ficha técnica da 3M e as notas do manual do localizador sobre ambiente e proximidade de metais são os seus guias.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
