FCST-TH-SMC05
FCST
FCST-TH-SMC05
Visão geral do produto
O que é uma câmara de inspeção de fibra óptica?
A infraestrutura subterrânea de fibra óptica enfrenta desafios constantes: umidade, pressão do solo, corrosão e custos de manutenção a longo prazo. Uma câmara de acesso fraco não apenas representa o risco de danos aos cabos – ela aumenta as despesas operacionais.

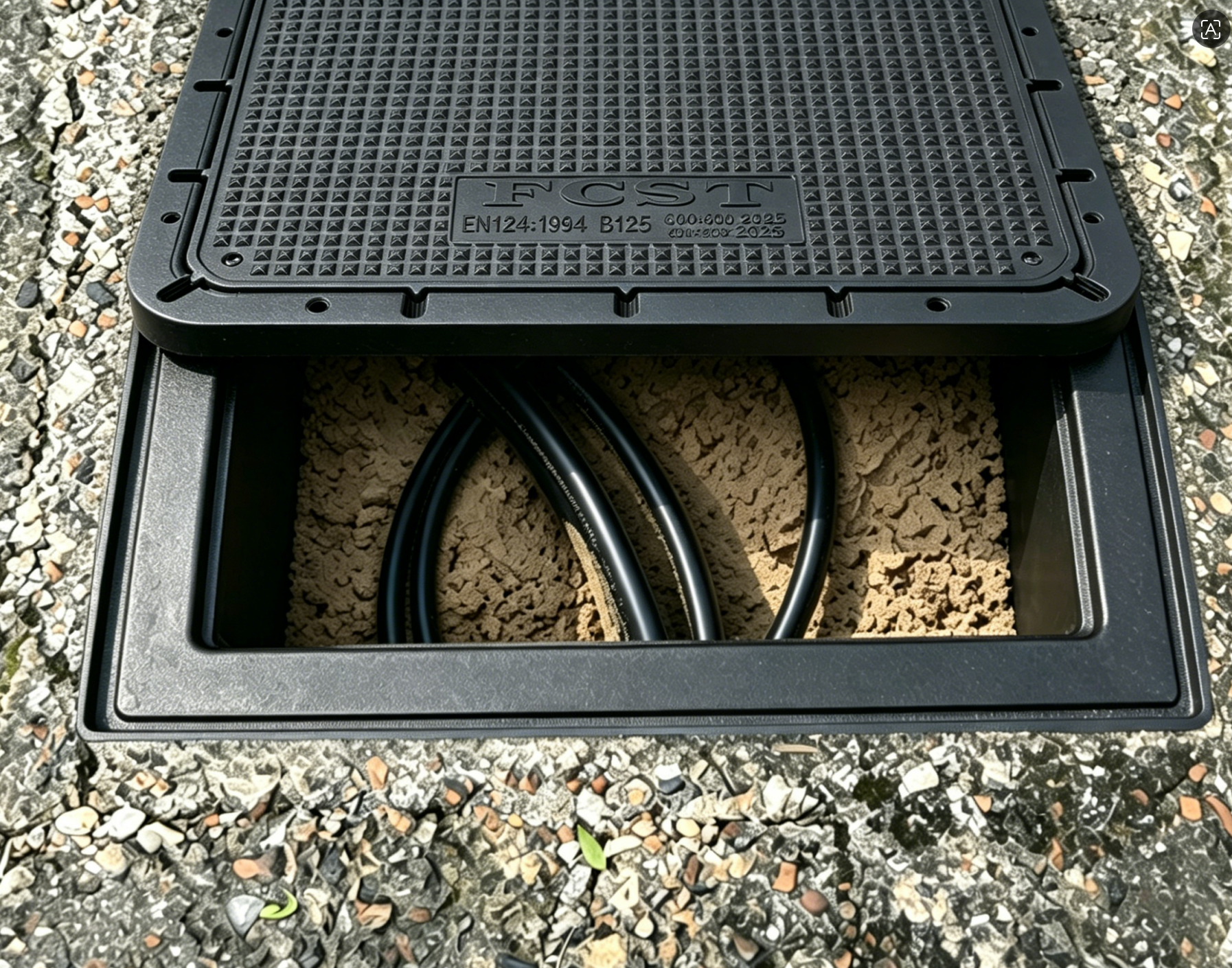

A Câmara de Acesso Composto Modular FCST-TH-SMC05 é um gabinete de acesso subterrâneo usado para proteger e gerenciar cabos de fibra óptica, dutos de telecomunicações e conexões de serviços públicos.
Por que os engenheiros de infraestrutura escolhem o FCST-TH-SMC05
Construída para o ambiente subterrâneo
Feita de material compósito SMC, esta câmara oferece excelente resistência à corrosão, isolamento elétrico e retardamento de chama (grau V0). Suporta condições agressivas de solo e temperaturas extremas de -40°C a +65°C.
Suficientemente resistente para estradas e cargas pesadas.
Certificado EN124 com classes de carga B125 (12,5T), C250 (25T) e D400 (40T). Seja sob calçadas, estacionamentos ou calçadas – esta câmara permanece segura.
Profundidade que você pode ajustar no local

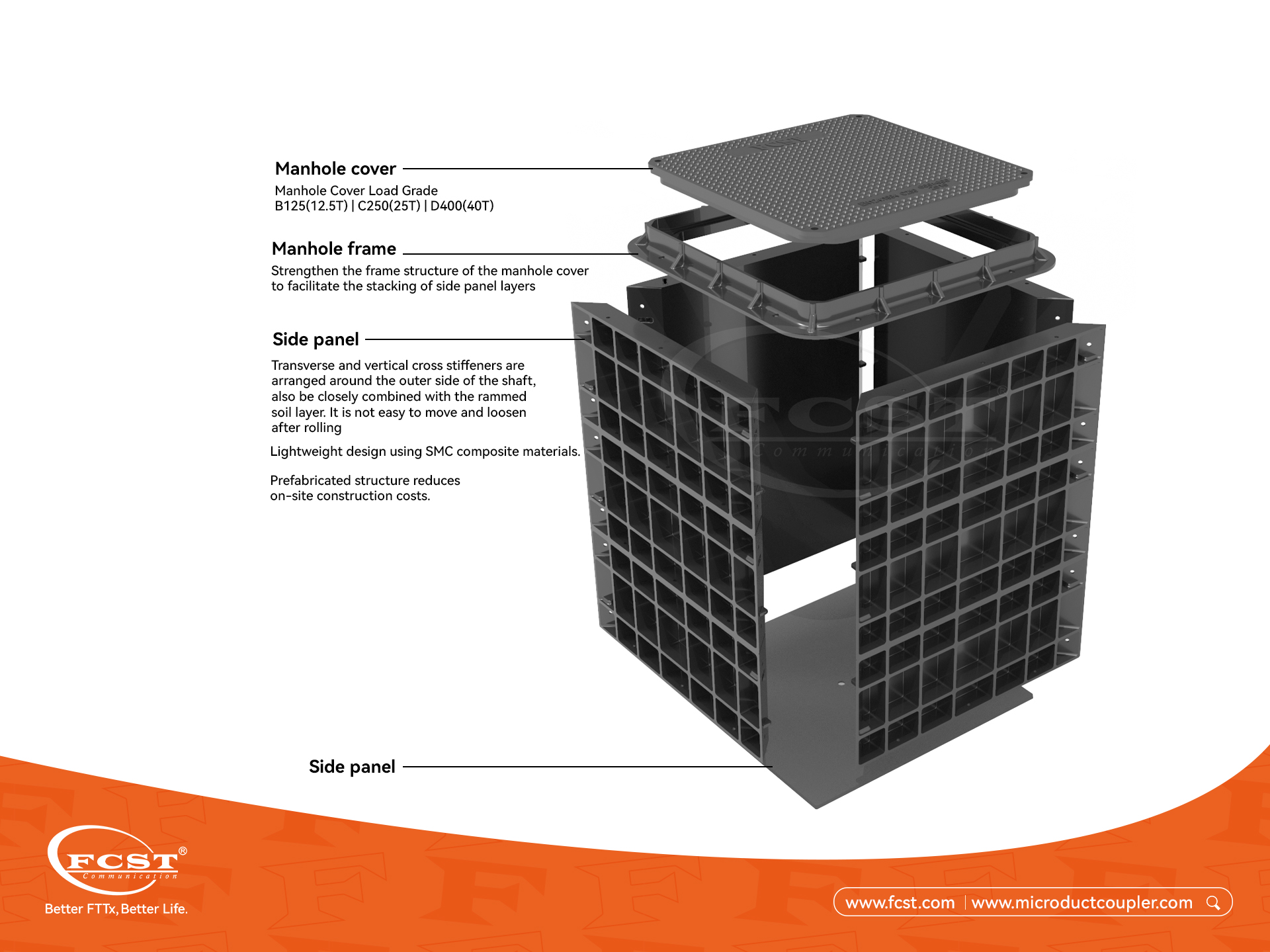

O design modular permite empilhamento em profundidade. Você obtém flexibilidade sem fabricação personalizada – adapte-se a diferentes profundidades de enterramento de cabos conforme necessário.
Permanece estável no subsolo
Os reforços transversais e verticais no eixo externo integram-se firmemente às camadas compactadas do solo. Sem deslocamento, sem afrouxamento após aterro e laminação.
Mais leve que o concreto, mais fácil de instalar

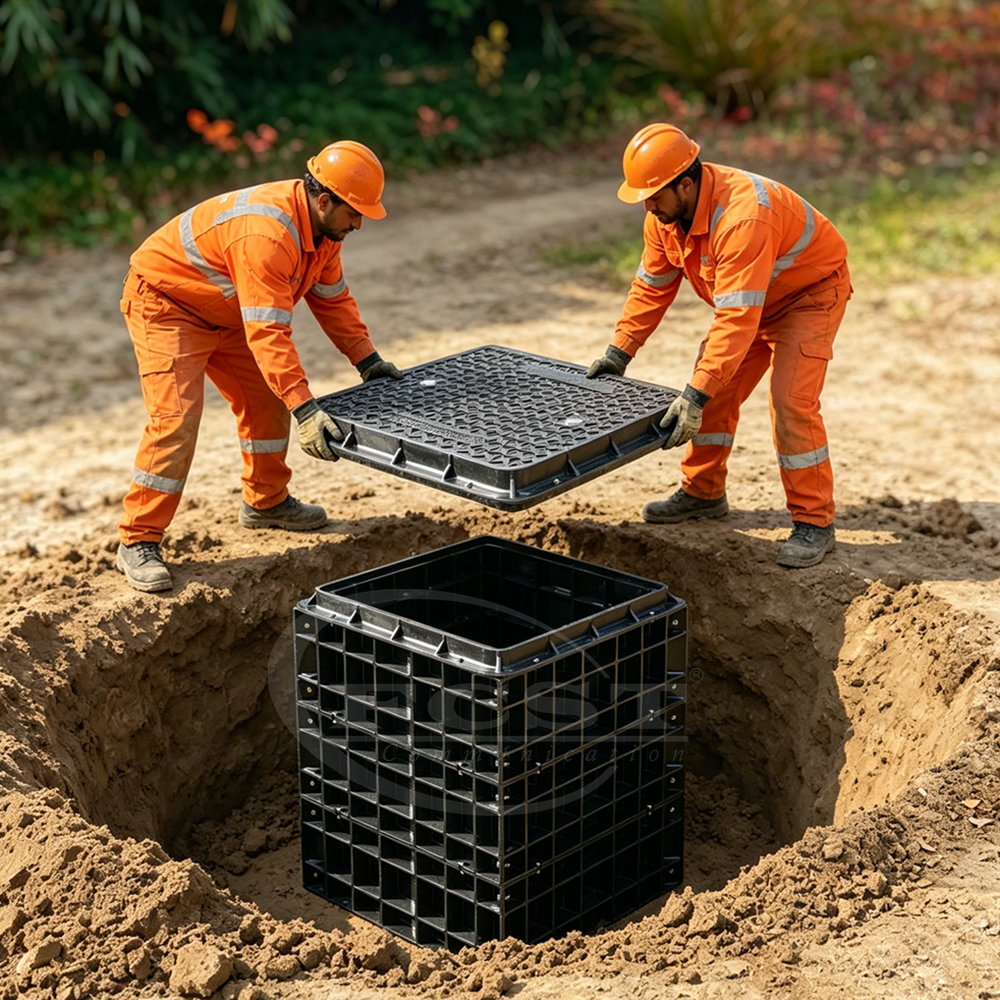

A estrutura pré-fabricada SMC reduz os custos de mão de obra e equipamentos de construção no local. Não é necessário trabalho pesado ou fundição complexa.
Cenários de aplicação
Especificações do produto
| Construção | Descrição |
| Padrão executivo | EN124 |
| Material | SMC |
| Grade de carga de tampa de bueiro | B125(12,5T) | C250(25T) | D400(40T) |
| Comprimento | 600,00mm | 23,623 pol. |
| Largura | 600,00mm | 23,623 pol. |
| Profundidade | 900,00mm | 35,434 pol. |
| Peso | 108kg(3 camadas) |
| Grade retardante da chama | V0 |
| Logotipo de requisitos ambientais | Conheça os ROHs disponíveis |
| Temperatura de trabalho | -40°C~+65°C |
| Temperatura de armazenamento | -40°C~+70°C |
| Vida útil | 30 anos |
Tamanho do produto
| Tamanho externo (C*L*P) | Dimensões internas (C*L*P) | Grade de carga de tampa de bueiro |
| 720*720*960mm (28,347'x28,347'x37,796') | 600*600*900mm (23,623'x23,623'x35,434') | B125 (12.5T)/C250 (25T)/D400 (40T) |
Aplicação do produto
Nota: A aplicação prática desta Câmara de Inspeção Composta, abrangendo diversas áreas como administração municipal, energia elétrica, eletricidade, água, administração rodoviária e drenagem.
Em cada lado do produto. O tamanho do furo pode ser ajustado no canteiro de obras de acordo com o tamanho real do tubo de silicone HDPE / microduto HDPE.
Perguntas frequentes

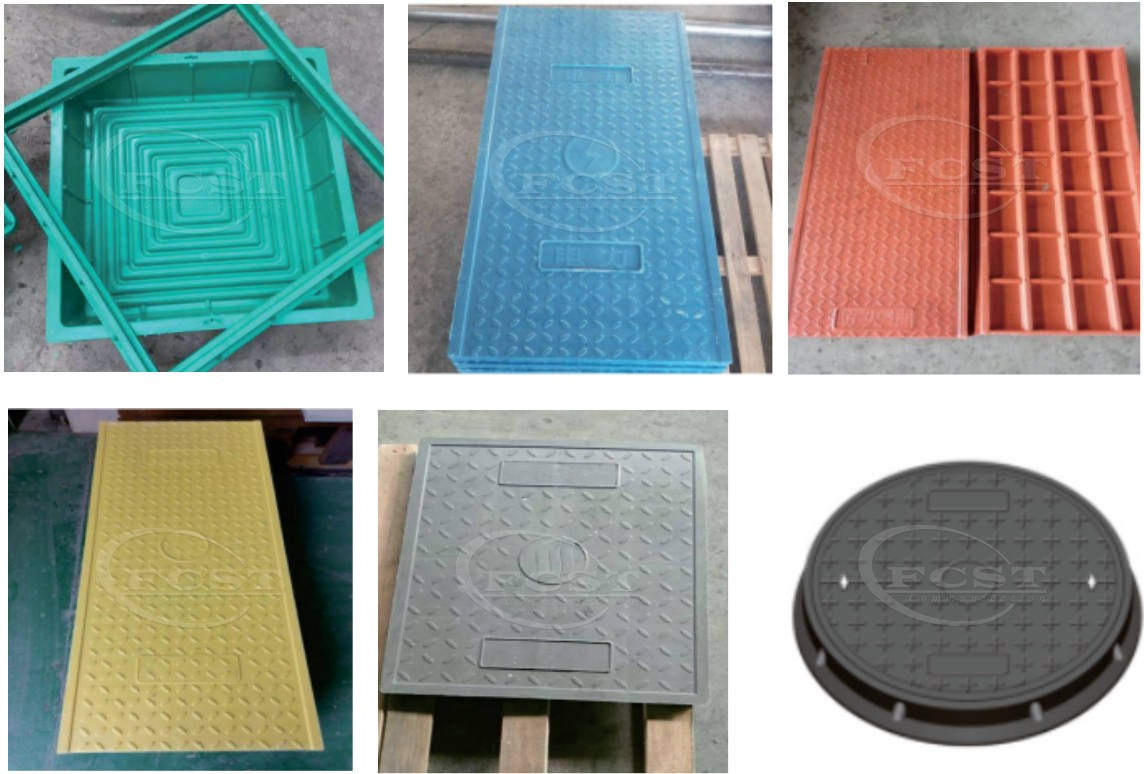

1. Quais partes da Câmara de Acesso Composta para Telecomunicações podem ser personalizadas em cores?
Peças personalizáveis:Todas as peças SMC/BMC.
Cor personalizável: De acordo com a necessidade do cliente.
2. Quais métodos de transporte o Telecom Handhole suporta?
DHL, UPS, FedEx, transporte aéreo em grande escala, transporte marítimo em grande escala, transporte ferroviário.
3. Quais são os padrões da indústria que os bueiros de fibra subterrânea atendem?
Norma Executiva:EN124:2015.
Por exemplo B125 BMC L762*W431.8*D609.6mm:
Desempenho de resistência química:
Condições de teste: Embebido na solução especificada por 48h.
Resultados do teste:Sem corrosão óbvia na superfície, perda de qualidade <1%.
Desempenho Mecânico:
Resistência à tração:GB/T1447-2005 105MPa.
Módulo de tração:GB/T1447-2005 11,8GPa.
Resistência à flexão:GB/T1449-2005 213MPa.
Módulo de flexão:GB/T1449-2005 11,3GPa.
Resistência ao impacto: GB/T1451-2005 90,8KJ/㎡.
Dureza de Barr: GB/T3854-2005 56.
Desempenho térmico:
Temperatura de distorção de calor:GB/T1634.2-2004 >200℃.
Resistência à flexão:GB/T9979- 2005(-40℃) 265MPa.
Módulo de flexão:GB/T9979- 2005(-40℃) 1,43x10^(4)MPa.
Taxa de retenção de resistência à flexão:GB/T9979- 2005(-40℃) 124%.
Taxa de retenção do módulo de flexão:GB/T9979- 2005(-40℃) 11,16%.
Coeficiente de expansão linear:B/T2572-2051,66x10^(-5) 1,66x10^(-5).
4. Onde é o vendido atualmente bueiro de fibra óptica ?
Principais regiões: Canadá, Austrália, EUA, Alemanha, Somalilândia, Brunei, Panamá, África do Sul, Jamaica, Iraque etc.
5. Quanto tempo leva para personalizar o cofre subterrâneo de telecomunicações?
Da aprovação do projeto à produção em massa, 60 dias úteis.
6.Quais as vantagens da Câmara de Visitas de Telecomunicações da FCST?
1.Fácil instalação.
2.Forte resistência à corrosão.
3.Boa resistência a altas e baixas temperaturas.
4. Transporte conveniente e redução de custos.
5. Os reforços transversais e verticais são dispostos ao redor do lado externo do eixo, também combinados com a camada de solo compactada. Não é fácil mover e soltar após rolar.
7. Quais testes a câmara de inspeção de bueiro é submetida antes de sair da fábrica?
1.Inspeção de amostragem de material.
2.Medidas dimensionais.
3.Inspeção de planicidade da aparência.
4.Teste de estresse de carga.
5.Instalação de teste.
8. Qual é o valor máximo de resistência à alta pressão do orifício de mão de telecomunicações de fibra óptica?
De acordo com os padrões da UE EN124-5, a câmara de inspeção de telecomunicações feita de SMC/BMC pode atingir uma pressão de ponto único de até D400.

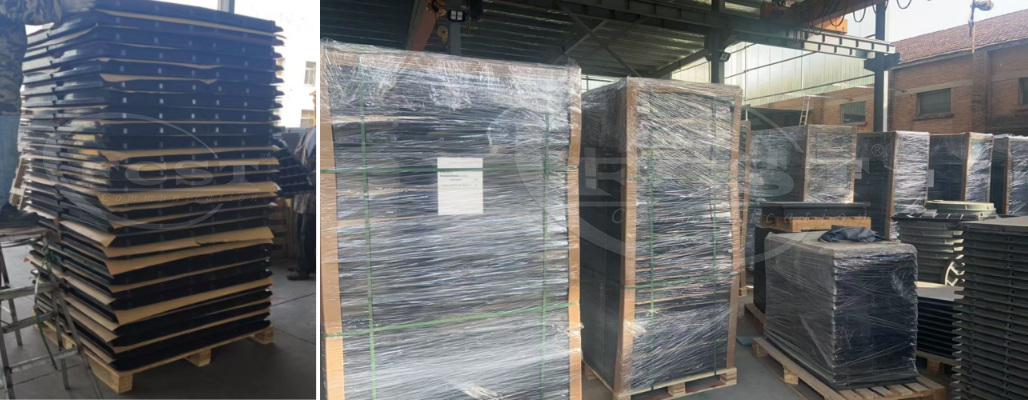

9. Como o cofre de fibra subterrâneo está sendo embalado?
Normalmente recomendamos desmontar as placas de cada peça e colocá-las em bandejas, que podem ser embaladas juntas com base em componentes do mesmo tamanho, ou de acordo com um conjunto de bueiros de telecomunicações.
10. Quais são os termos da indústria frequentemente encontrados na Câmara de Inspeção?
Supressão de ponto único: Pressione a placa de pressão de 250*250mm e não haverá danos ou quebras.
Capacidade de carga: Capaz de suportar o peso de uma grande área (como pedestres e veículos) que passa.
