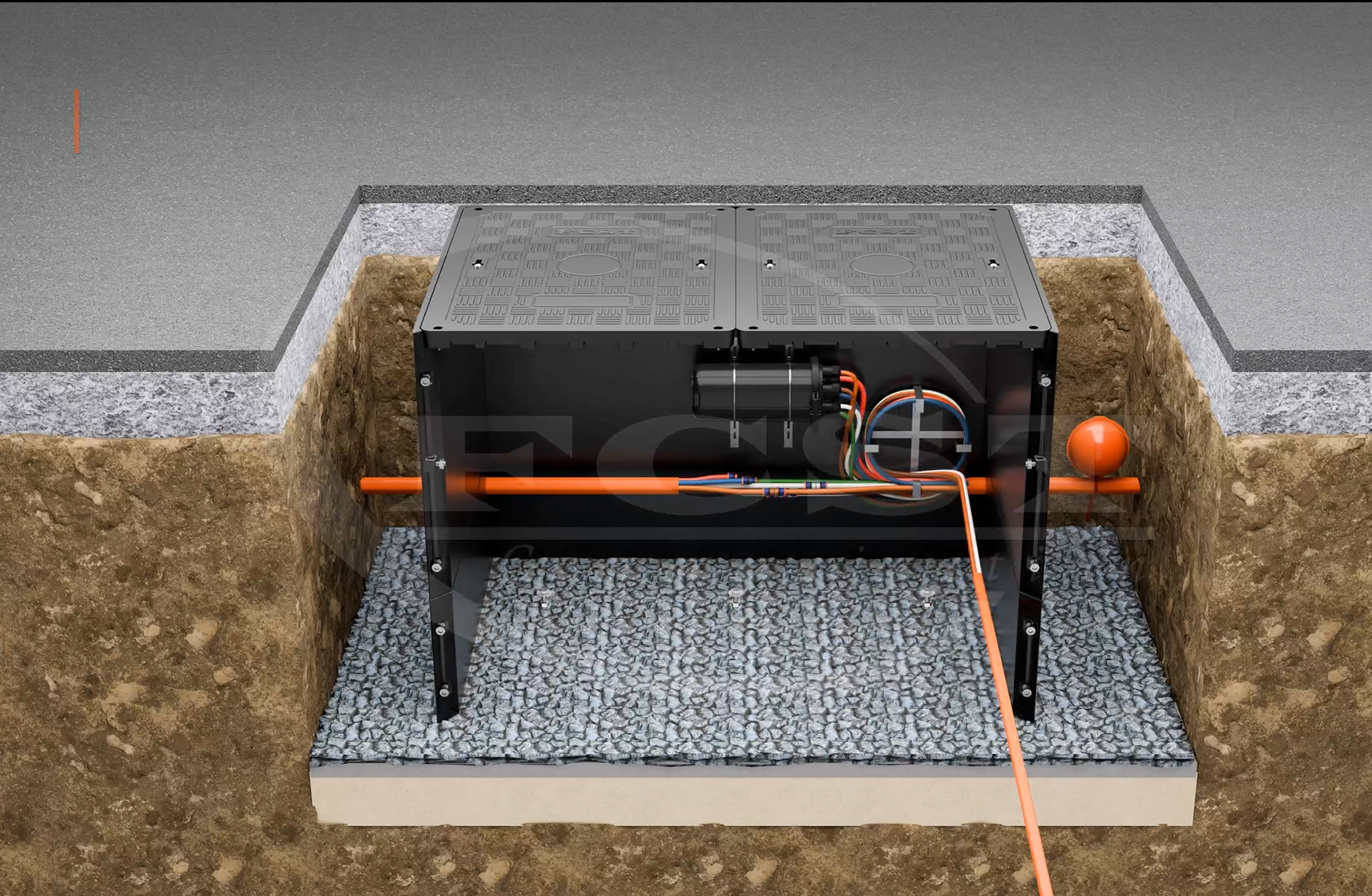

Projeto de drenagem em bueiros de fibra óptica: por que é importante

No mundo hipercompetitivo da infraestrutura subterrânea, uma fábrica de tubos e pré-moldados é frequentemente julgada pela resistência à compressão de seu concreto ou pela durabilidade de seus compósitos. No entanto, para provedores de telecomunicações de nível 1, como AT&T, Verizon ou China Telecom, o “ambiente interno” de um bueiro é mais crítico do que seu invólucro externo.

1. A Química da Falha: Envelhecimento por Hidrogênio e Atenuação de Sinal

O mito mais persistente no setor de serviços públicos é que os cabos de fibra óptica são “imunes” à água. Embora o núcleo de vidro não “enferruje”, ele sofre de um fenômeno conhecido como Envelhecimento por Hidrogênio (Escurecimento de Hidrogênio).

A realidade técnica

Quando uma câmara de visita é inundada, a água estagnada interage com componentes metálicos (como racks de cabos galvanizados ou vergalhões) ou detritos orgânicos. Isso cria um ambiente químico que libera moléculas de hidrogênio (H₂). Essas moléculas são pequenas o suficiente para se difundirem através das capas dos cabos de polietileno (PE) ou PVC e entrarem na fibra de vidro de sílica.

A consequência: os íons de hidrogênio criam uma banda de absorção nos comprimentos de onda de 1383 nm e 1550 nm – as frequências exatas usadas para transmissão de dados de longa distância.

Os dados: A pesquisa do Prysmian Group sugere que a exposição prolongada a ambientes com alto teor de hidrogênio pode aumentar a atenuação em até 0,05dB/km a 0,1dB/km, encurtando efetivamente o alcance de um transponder e exigindo regeneradores de sinal caros.

Solução de fábrica

Ao projetar bueiros com um gradiente de piso de 1% a 2% que leva a um reservatório, as fábricas garantem que a água nunca fique parada o tempo suficiente para promover as condições anaeróbicas necessárias para uma geração significativa de hidrogênio.

2. Integridade Estrutural: Gerenciando Pressão Hidrostática e 'Flutuabilidade'

Uma câmara de inspeção não é apenas um recipiente; é uma estrutura que luta contra a Terra. Quando a drenagem falha, a física do solo muda, muitas vezes com resultados catastróficos.

O efeito 'barco' (flutuabilidade)

Em áreas com lençóis freáticos altos, um bueiro selado e cheio de água torna-se pesado, mas um bueiro vazio e mal drenado em solo saturado torna-se um recipiente flutuante. De acordo com o [Princípio de Arquimedes], se o peso da água deslocada pelo bueiro for maior que o peso do próprio bueiro, a estrutura irá 'levantar' ou flutuar para cima.

Danos à infra-estrutura: Mesmo uma mudança de 5 cm na posição de um bueiro pode cortar os conduítes rígidos que entram nas paredes, rompendo os cabos de fibra óptica em seu interior.

Os dados: De acordo com a National Precast Concrete Association (NPCA) , a flutuabilidade é a principal causa de falha de abóbadas subterrâneas em regiões costeiras e propensas a inundações.

Recurso de design avançado: Orifícios de drenagem e drenos de embornal

As fábricas modernas devem oferecer Válvulas de Alívio Hidrostático. Essas válvulas unidirecionais permitem que a água subterrânea entre no bueiro quando a pressão externa é muito alta (evitando que a abóbada 'saia' do solo), enquanto um sistema de drenagem primário (conectado a um esgoto pluvial) remove a água internamente.

3. O ciclo de congelamento-descongelamento: protegendo o fechamento da emenda

Nas latitudes Norte, a drenagem é a diferença entre uma rede funcional e um apagão total.

O problema da expansão

A água se expande aproximadamente 9% quando se transforma em gelo. Em um bueiro inundado, esse gelo exerce 30.000 psi de pressão.

dos fechos de emenda : A maioria dos fechos de emenda de fibra são classificados para [IP68] (submersíveis), mas não são classificados para forças de esmagamento. A expansão do gelo pode quebrar o revestimento de polímero de uma caixa de emenda, permitindo que a água entre nas delicadas fibras emendadas por fusão.

Micro-dobras: Se o gelo se formar ao redor dos laços frouxos de um cabo de fibra, isso causa 'micro-dobras'. Essas dobras interrompem a reflexão interna total da luz, causando interrupções imediatas no sinal.

Padrões da indústria a serem seguidos :

Telcordia GR-26-CORE : Esta norma define os requisitos para gabinetes subterrâneos genéricos. Enfatiza que os invólucros devem minimizar o acúmulo de água para evitar danos relacionados ao gelo em componentes ópticos sensíveis.

4. Eficiência Operacional: A Métrica MTTR (Tempo Médio de Reparo)

Para os seus clientes – as operadoras de telecomunicações – o maior custo não é o bueiro em si, mas a mão-de-obra necessária para mantê-lo.

O custo de um “local úmido”

Se ocorrer uma quebra de fibra, a primeira tarefa do técnico é 'Entrada segura'. De acordo com a norma 1910.146 da OSHA (Administração de Segurança e Saúde Ocupacional) , um bueiro inundado é um 'Espaço confinado com permissão obrigatória'.

Tempo de bombeamento: Uma abóbada subterrânea inundada padrão pode conter de 3.000 a 5.000 litros de água. Bombear isso leva de 45 a 90 minutos.

Contaminação: Se a água estiver contaminada com óleo ou esgoto, ela deverá ser transportada por um caminhão a vácuo, que custa entre US$ 500 e US$ 1.500 por visita.

Inovação em design: o modelo de poço de depósito

Um Sump Pit integrado de fábrica (uma área rebaixada no piso) permite que uma bomba submersível remova 99% da água. Sem um poço, as bombas perdem a “primeira” quando ainda restam 5 a 10 cm de água, deixando o chão uma bagunça lamacenta e perigosa para o técnico.

5. Normas Ambientais e de Segurança (Os Riscos “Invisíveis”)

A água estagnada nos bueiros é um terreno fértil para riscos biológicos.

Controle de vetores: Os cofres inundados são os principais locais de reprodução de mosquitos (Nilo Ocidental/Zika). Nas áreas urbanas, as cidades penalizam cada vez mais os serviços públicos por infra-estruturas mal drenadas.

Gases tóxicos: A água estagnada facilita o crescimento de bactérias anaeróbicas, que produzem sulfeto de hidrogênio (HS ₂). Este gás não é apenas letal para os seres humanos, mas também corrosivo para os sistemas de aterramento de cobre encontrados em muitas câmaras de acesso a dutos elétricos.

Ao fazer referência às Recomendações Série L da União Internacional de Telecomunicações (ITU-T) , especificamente L.11 (Construção de Infraestrutura Subterrânea), sua fábrica pode demonstrar que seus projetos de drenagem atendem às metas globais de segurança e sustentabilidade ambiental.

Lista de verificação resumida para a moderna fábrica de tubos

Para fazer a transição de um “fornecedor de commodities” para um “parceiro estratégico”, as fichas técnicas de sua fábrica devem destacar:

Conclusão: Projetando o Futuro da Conectividade

O bueiro de fibra óptica não é mais apenas um buraco no chão; é um 'cofre de dados' crítico. Como uma fábrica de tubos e pré-moldados, sua capacidade de fornecer um ambiente seco, estável e acessível por meio de um projeto de drenagem superior é sua maior vantagem competitiva.

Ao resolver o problema de drenagem, você não está apenas vendendo um produto pré-moldado – você está vendendo tempo de atividade da rede.
