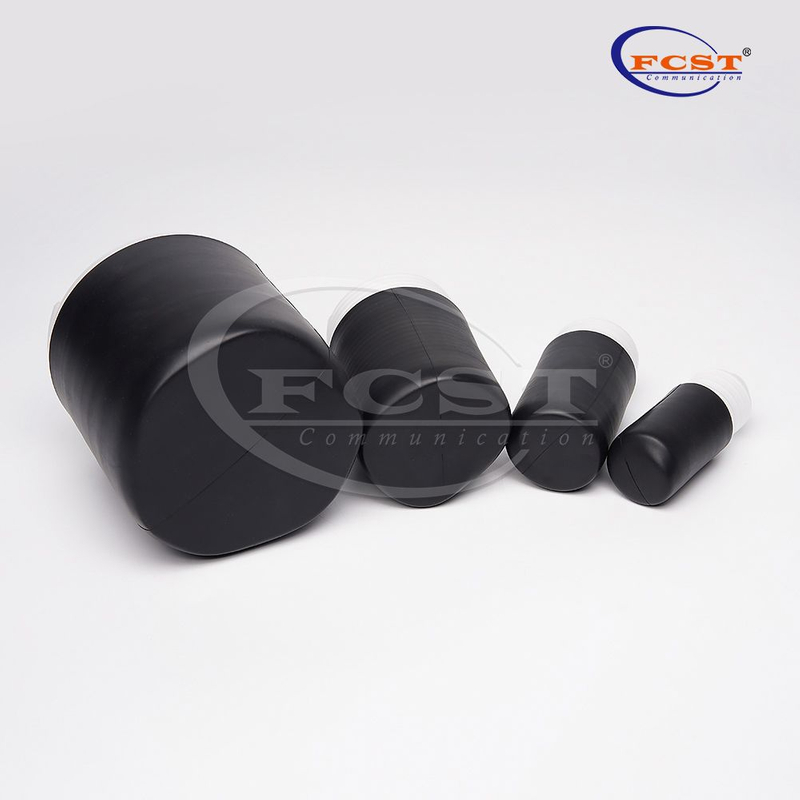

Tampas finais encolhíveis a frio
FCST
Visão geral do produto

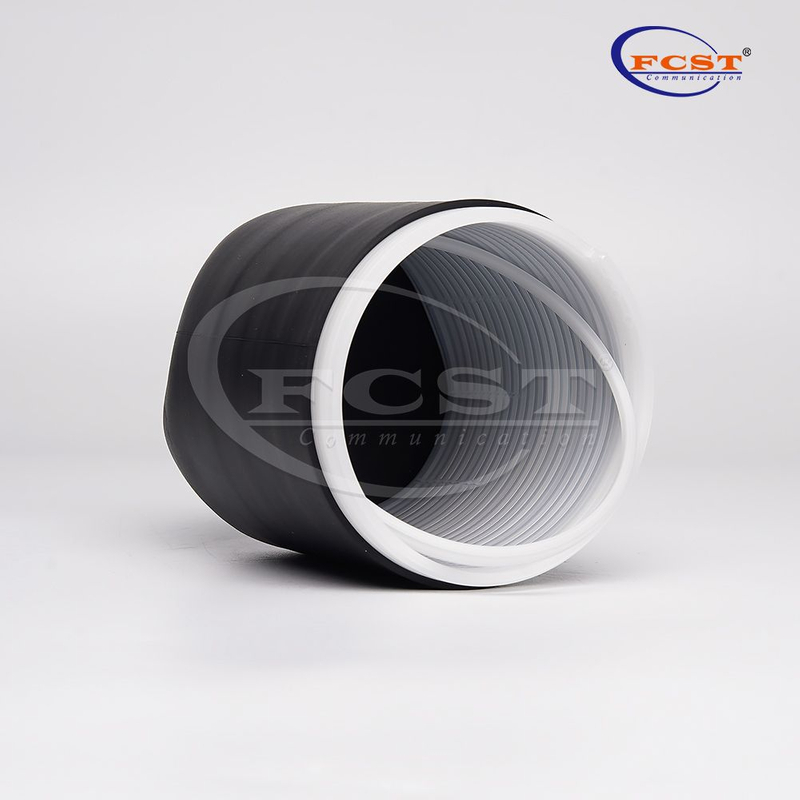

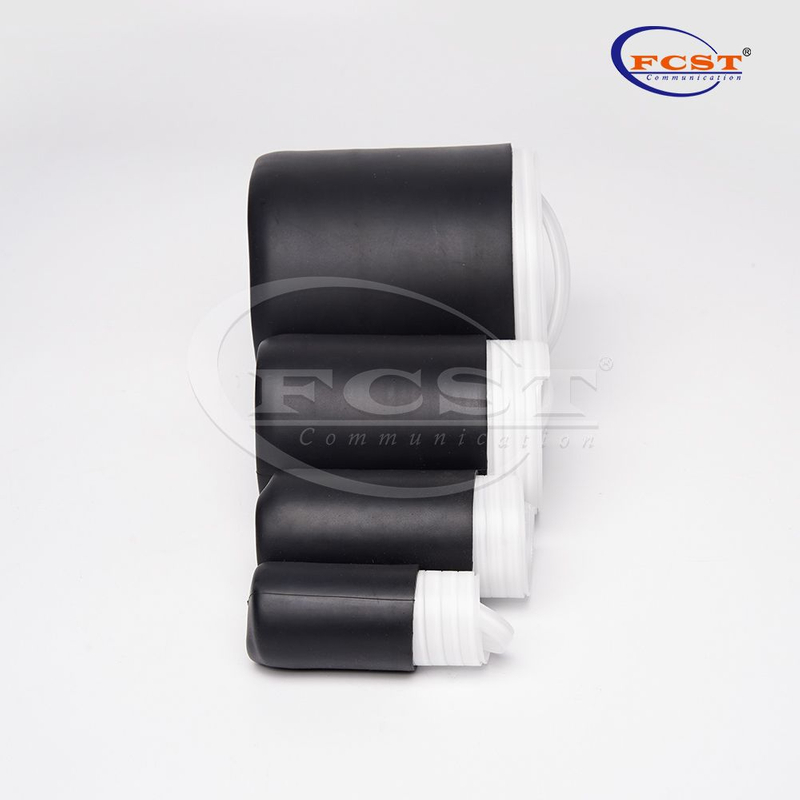

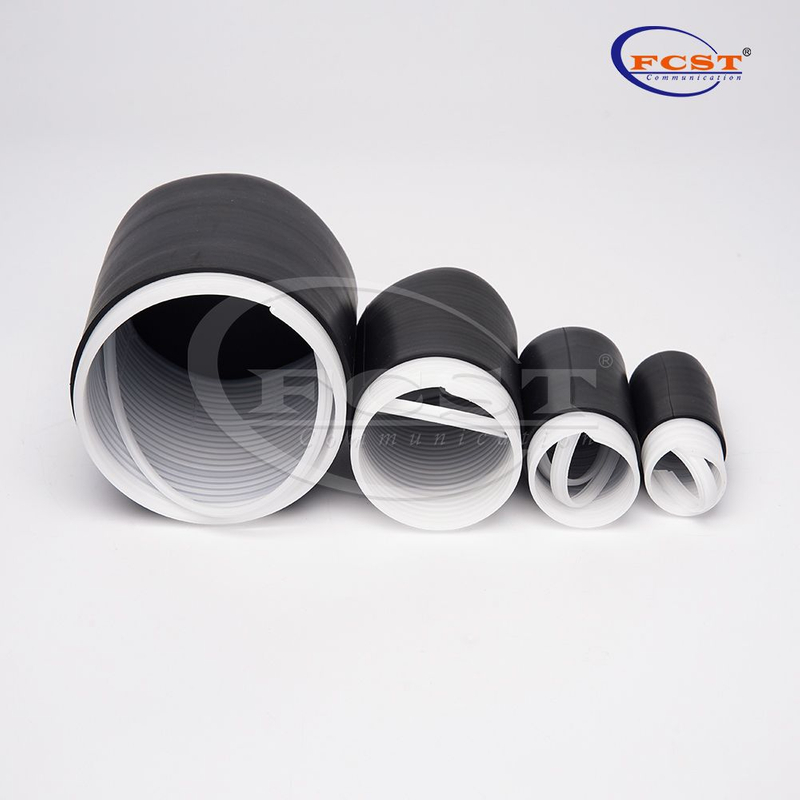

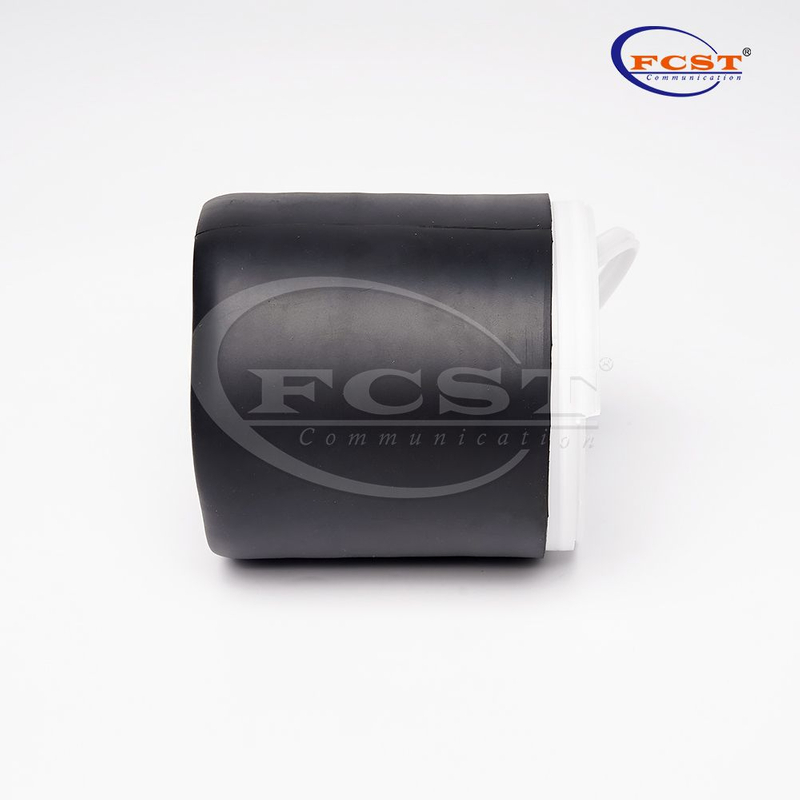

As tampas de extremidade retráteis a frio FCST-FM1/2/3/4 vedam ambientalmente e protegem mecanicamente as extremidades expostas dos cabos sem a necessidade de ferramentas, mastique ou fita. São mangas tubulares de borracha fechadas que são expandidas e carregadas em um núcleo removível na fábrica. Quando colocado na extremidade de um cabo ou outro objeto cilíndrico, o núcleo é removido para fornecer uma vedação positiva, protegendo as extremidades do cabo contra danos ambientais. As tampas das extremidades dos cabos retráteis a frio são fáceis de instalar e remover de forma limpa. Seja enviado pelo fabricante, armazenado em um pátio de cabos ou processado em uma vala, as extremidades dos cabos ficam protegidas contra umidade, contaminação e corrosão. Quatro diferentes tampas estão disponíveis para acomodar uma variedade de tamanhos.
Produto A DVantagens
euResistente à água.
l Não é necessário mastique ou fita.
l Não são necessárias tochas ou calor.
l Instalação simples e rápida, sem necessidade de ferramentas.
l Acomoda faixas de tamanho de 11,6 mm a 84,3 mm.
l Veda hermeticamente, mantém a resiliência e a pressão mesmo após anos prolongados de envelhecimento e exposição.
Especificações do produto
Construção | Descrição |
Nível de proteção | IP68 |
Material | Borracha EPDM |
Cor | Preto |
Taxa de encolhimento | 2:1 |
Aplicativo | Baixa tensão para ambientes externos e internos |
Faixa de uso | 11,6-20,9 mm, 15,9-30,1 mm, 26,0-49. 2 mm, 45. 5-84,3 mm |
Resistência à tracção | 9,89 MPa |
Alongamento | 720% |
Resistência ao rasgo | 38KN/m |
Aplicativo | Pacote de tubo 、de microduto 、de cabo |
Resistência Bacteriana | Exposição por 28 dias sem crescimento |
Resistência Dielétrica | ASTMD149-75 @1,75 Valor inicial : 14,3 KV/m |
Após 7 dias em água a 90 ℃ : 11,1KV/m | |
Absorção de umidade | 7 dias em água a 90 ℃ : Aumento de peso em 3,2% |
24 horas em água a 90 ℃ : Aumento de peso em 1,3% |
Teste de desempenho
Construção | Descrição | Padrão executivo |
Nível de proteção | IP68 | CEI 60529 |
Resistência à tracção | 9,89 MPa | ASTM D421-75 |
Alongamento | 720% | ASTM D 412-75 |
Resistência ao rasgo | 38KN/m | ASTM D624 |
Resistência Bacteriana | Exposição por 28 dias sem crescimento | ASTMG21 |
Resistência Dielétrica | 14,3 KV/m | ASTMD149-75 @1,75 Valor inicial |
11,1KV/m | Após 7 dias em água a 90 ℃ | |
Absorção de umidade | Aumento de peso em 3,2% | 7 dias em água a 90 ℃ |
Aumento de peso em 1,3% | 24 horas em água a 90 ℃ |

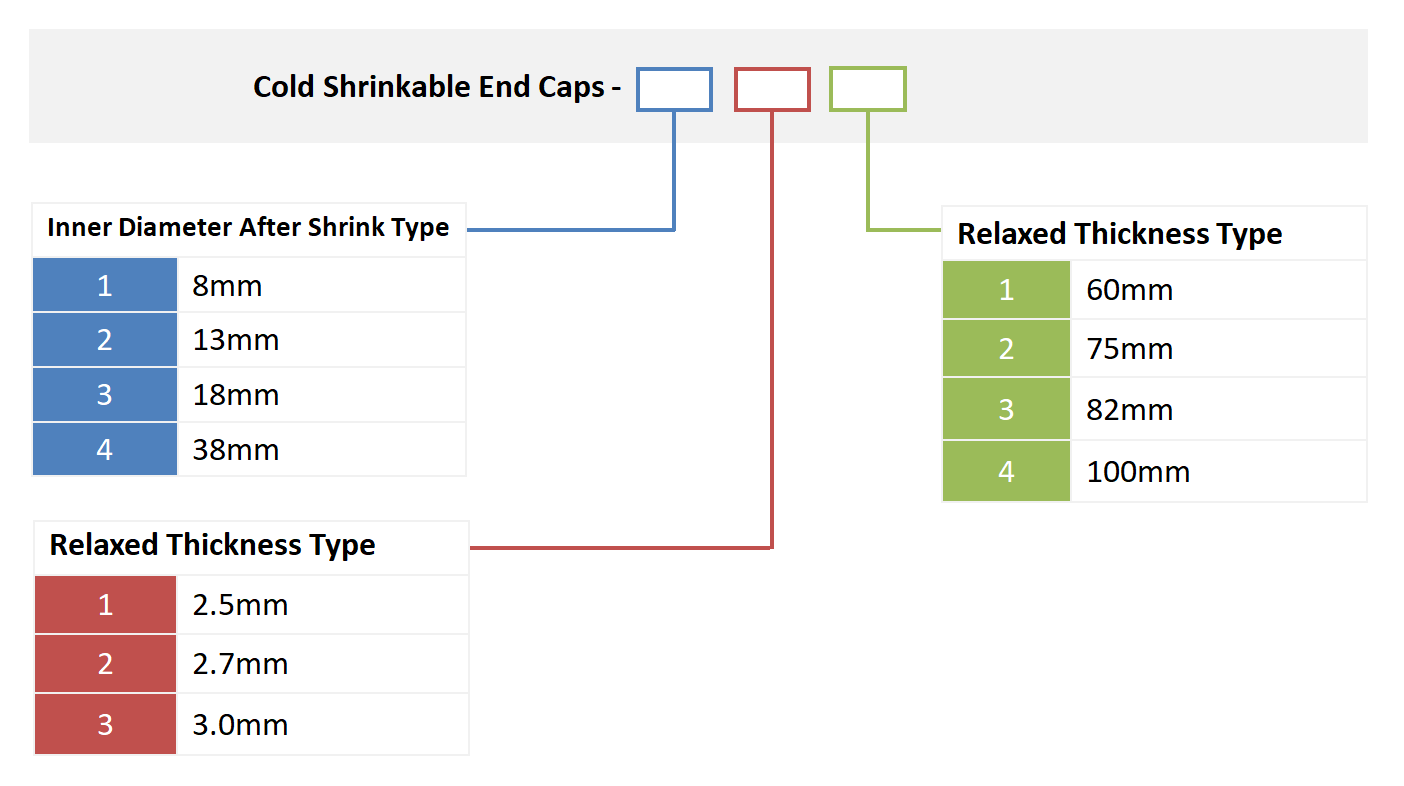

Encomendando a informação
Especificação | FCST- FM1 | FCST- FM2 | FCST- FM3 | FCST- FM4 |
Diâmetro interno antes de encolher | 25mm | 35mm | 55milímetros | 90milímetros |
Diâmetro interno após encolhimento | 8mm (0. 315'') | 13mm (0. 512'') | 18mm ( 0.709'') | 38mm (1.496'') |
Comprimento não relaxado | 50 mm ( 1.969'') | 65mm ( 2.559'') | 72mm ( 2.835'') | 90 mm ( 3.543'') |
Comprimento relaxado | 60 mm ( 2.362'') | 75mm ( 2.953'') | 82mm ( 3.228'') | 100 mm (3.937'') |
Espessura Relaxada | 2,5 mm (0,098'') | 2,7 mm (0,106'') | 3,0 mm (0,118'') | 3,0 mm (0,118'') |
Min. Tamanho aplicável | 11.6mm (0.7 45'') | 15.9mm ( 0.626'') | 26.0mm ( 1.024'') | 45.5mm (1.791'') |
Tamanho máximo aplicável | 20.9mm (0,82 3'') | 30.1mm ( 1.185'') | 49.2mm (1. 937'') | 84.3mm (3,31 9'') |
Aplicação e instalação do produto
