FCST012128
FCST
FCST012128
Visão geral do produto

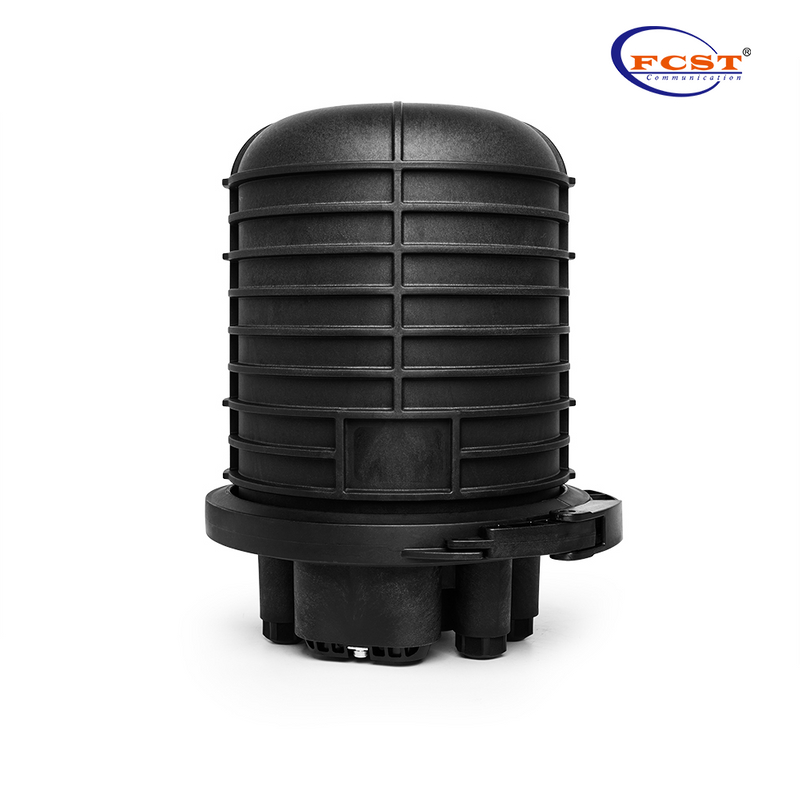

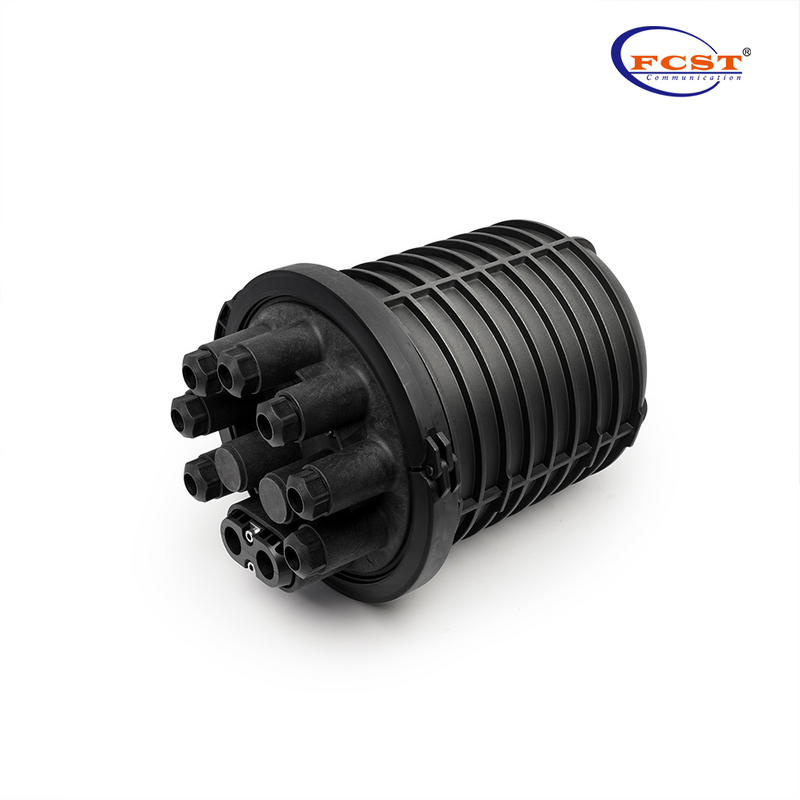

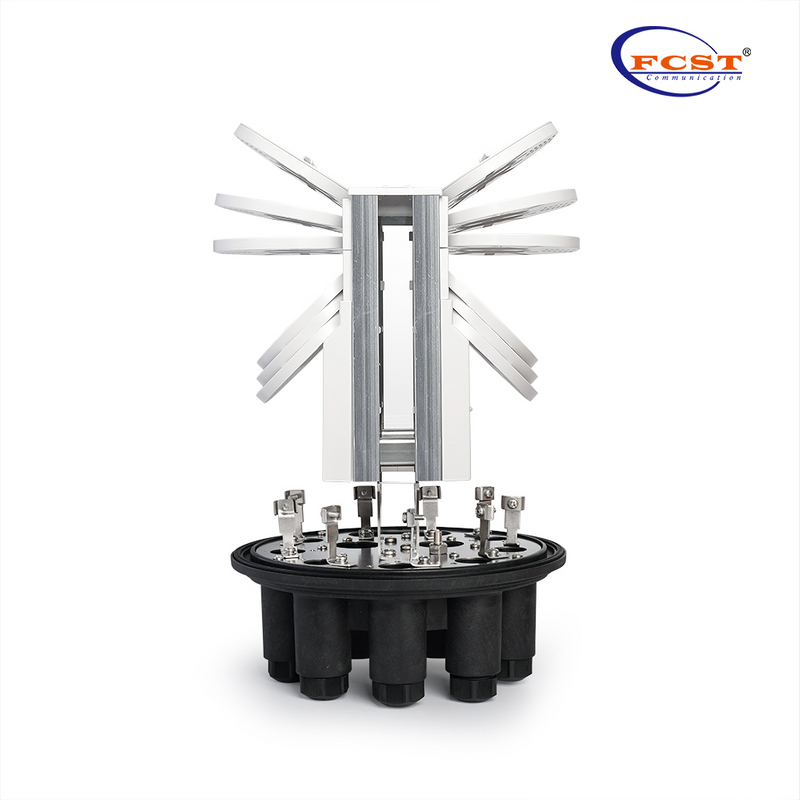

FCST012128 O tipo de fechamento de emenda de fibra óptica FOSC foi projetado para conexão e proteção de cabos de fibra. Este modelo possui uma porta não cortada, sete portas ramificadas e duas portas de cabo drop. O tipo de cúpula de fechamento pode ser usado para diferentes aplicações de emenda e ramificação de cabos de fibra óptica e é adequado para aplicações aéreas, revestidas de tubulação, bueiros e diretamente enterradas. Aplica-se a qualquer tipo de cabo (tubo solto, esqueleto, fita, etc.)
Vantagens do produto
l Fornece serviço de personalização de logotipo.
l Método de instalação: Adequado para enterramento direto, antena, poste, gasoduto, bueiro, etc.
l Vedação: A vedação mecânica é adotada para o corpo da caixa e boca do cabo, com grau de proteção IP68.

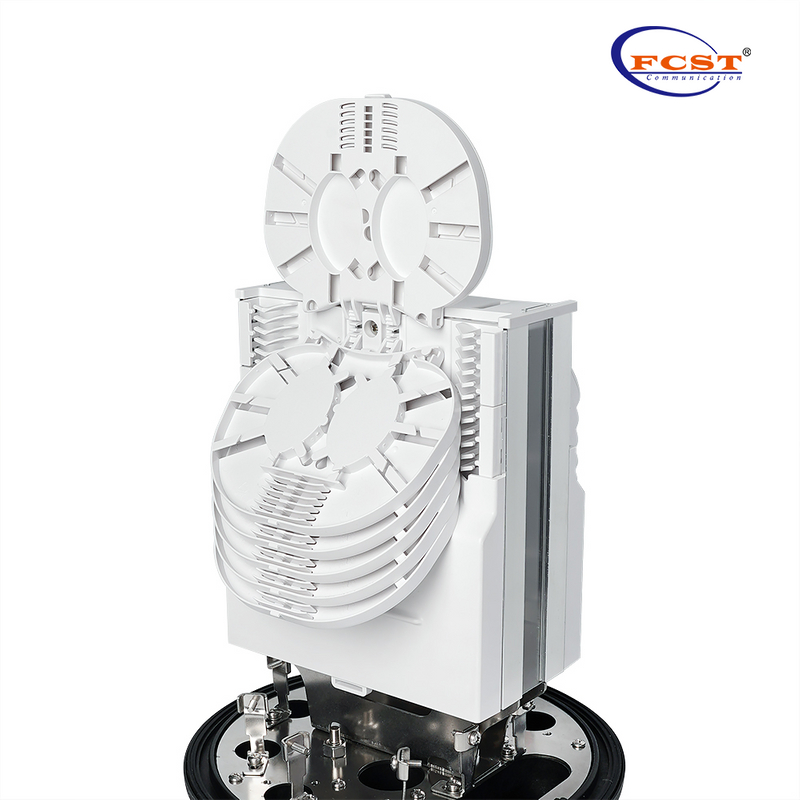

l Capacidade: Pode instalar 24 peças de bandejas de fibra de 6 núcleos ou 12 peças de bandejas de fibra de 12 núcleos, com capacidade máxima de 144 núcleos.
l Diâmetro do cabo: 1 suporte de porta sem cortes cabo de φ10~22mm; 7 portas de ramificação suportam cabo de φ8 ~ 18 mm; 2 portas drop suportam cabo macio de φ2*3mm.
Especificações do produto
Construção | Descrição |
Capacidade | 144F( fibra única ) |
Dimensão (mm) | 370 * φ300mm |
Peso ( kg ) | 5,5-6.2 |
Tipo de vedação | Tipo mecânico ou porta intermediária por termorretrátil |
Portas | 1+7+2 |
Diâmetro do cabo | 1*Porta oval: Φ 10~ 22mm; |
Capacidade da bandeja (Fibra única) | 6/12f |
Número máximo de bandejas | 6f: 24 unidades; 12f: 12 unidades |
Material | PP+GF |
Nível de proteção | IP68 |

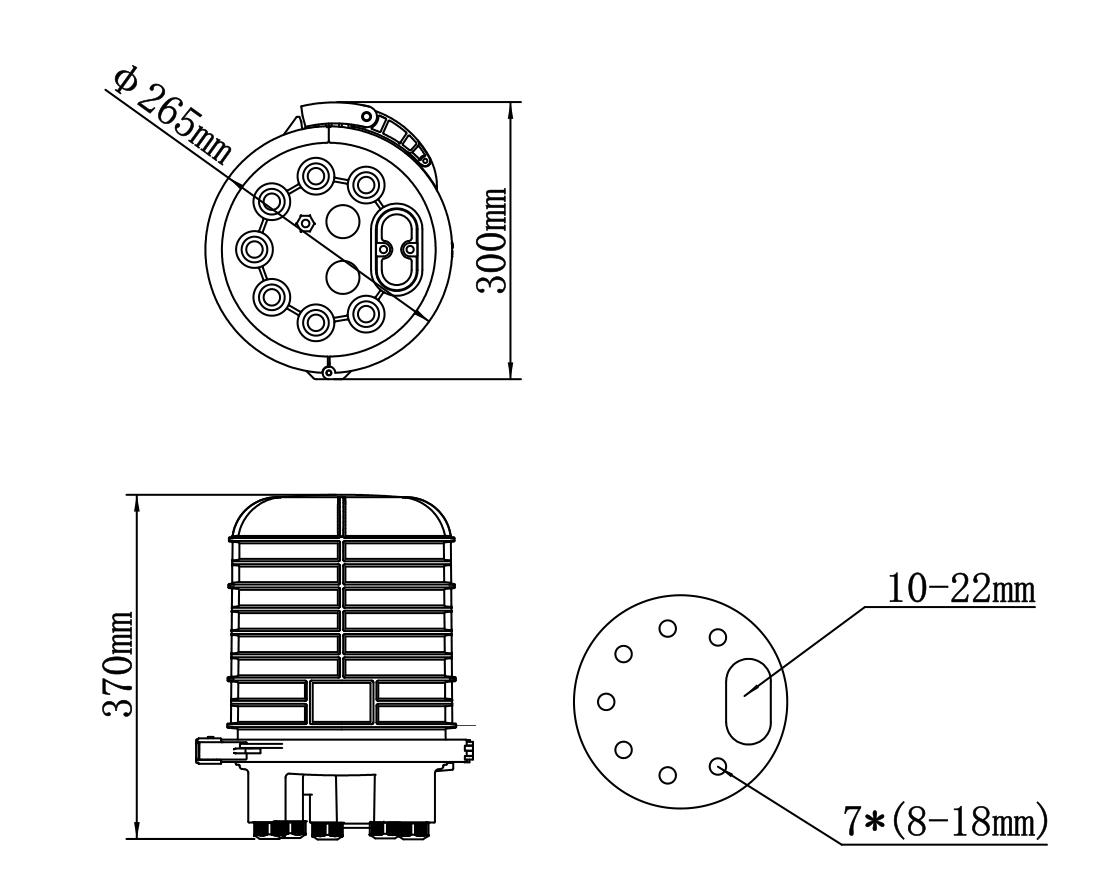

Desenho de Estrutura

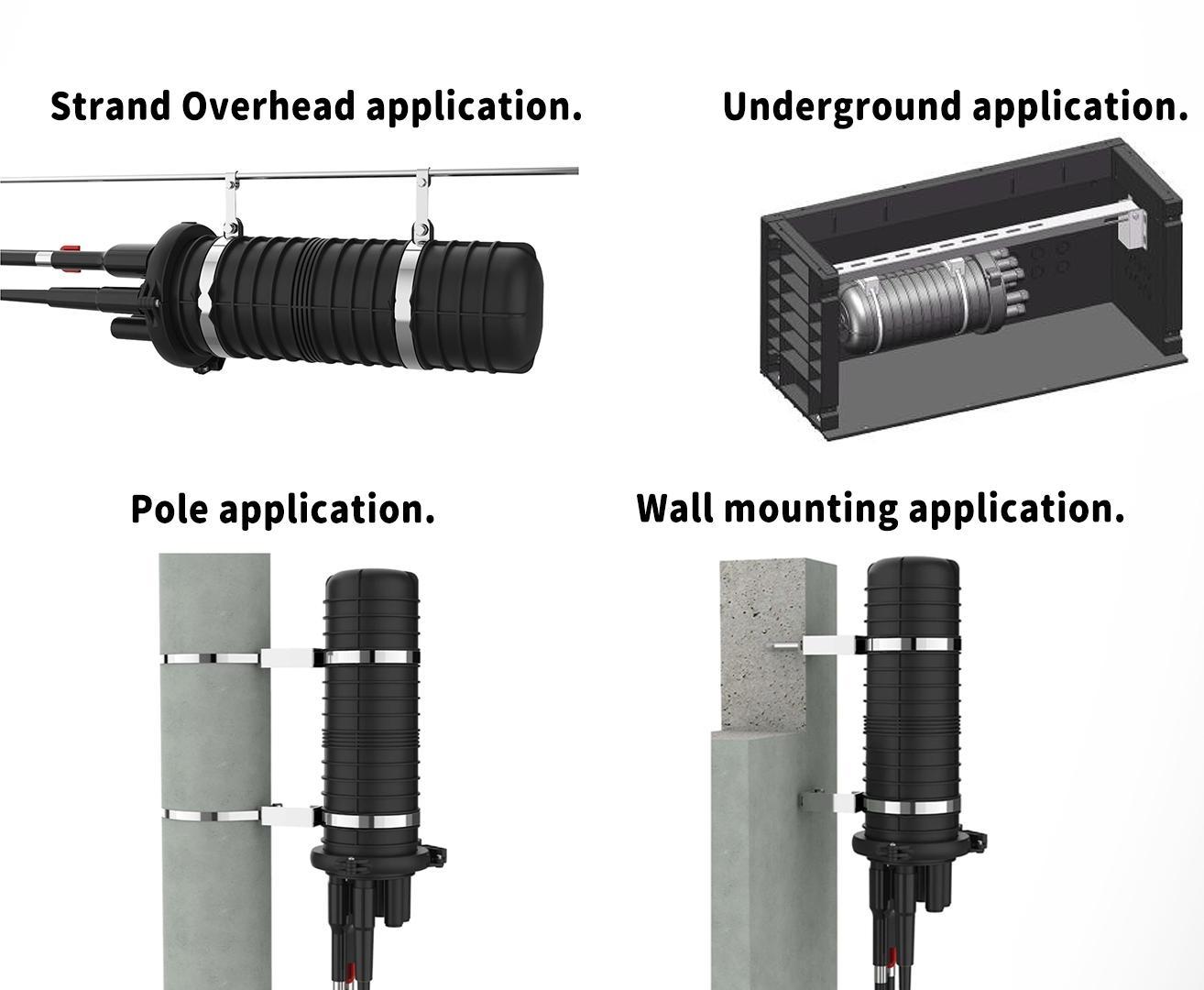

Aplicação do produto

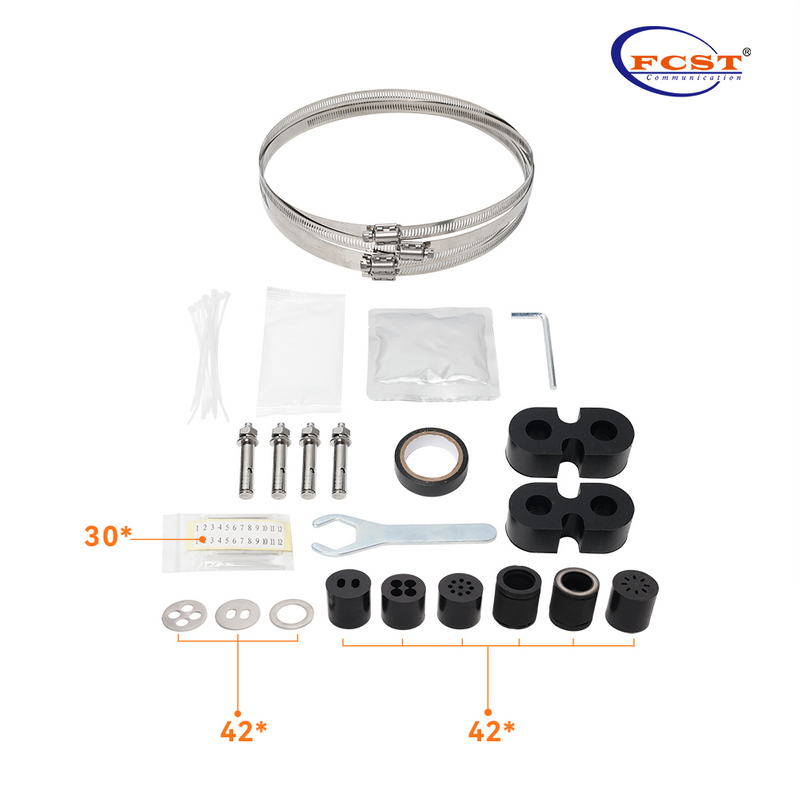

Lista de acessórios

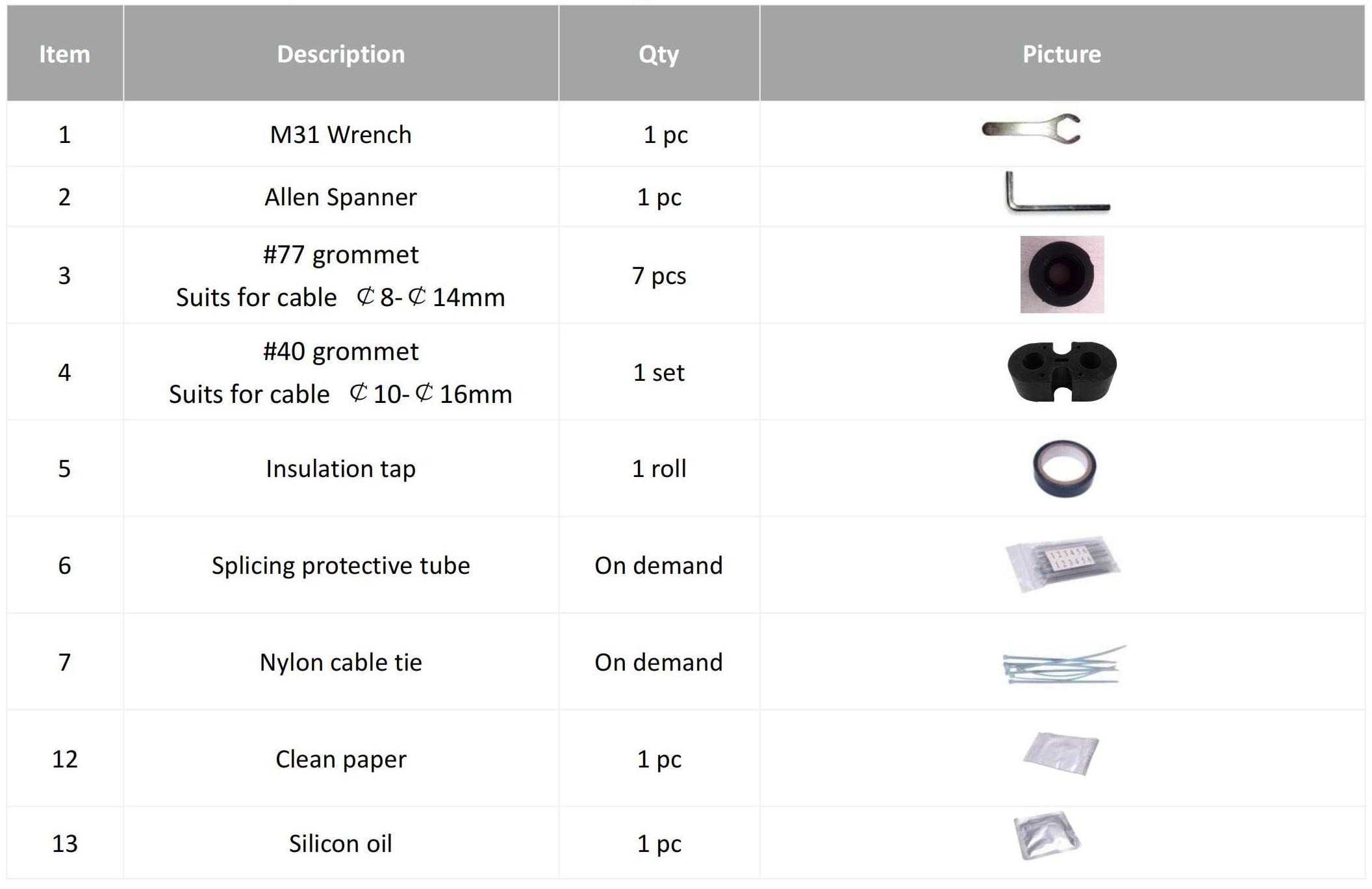

Acessórios padrão (fotos apenas para referência)

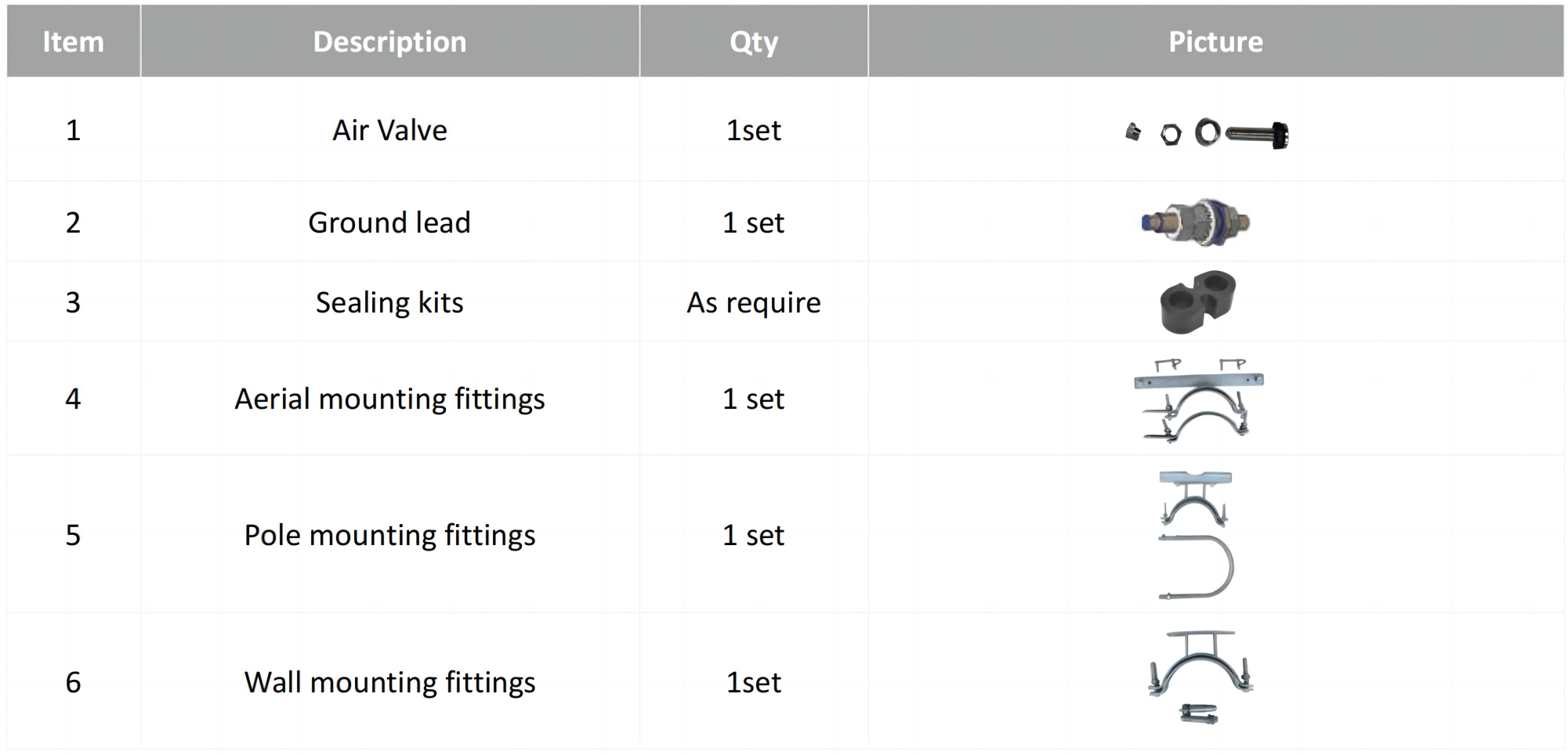

Acessório opcional (fotos apenas para referência)

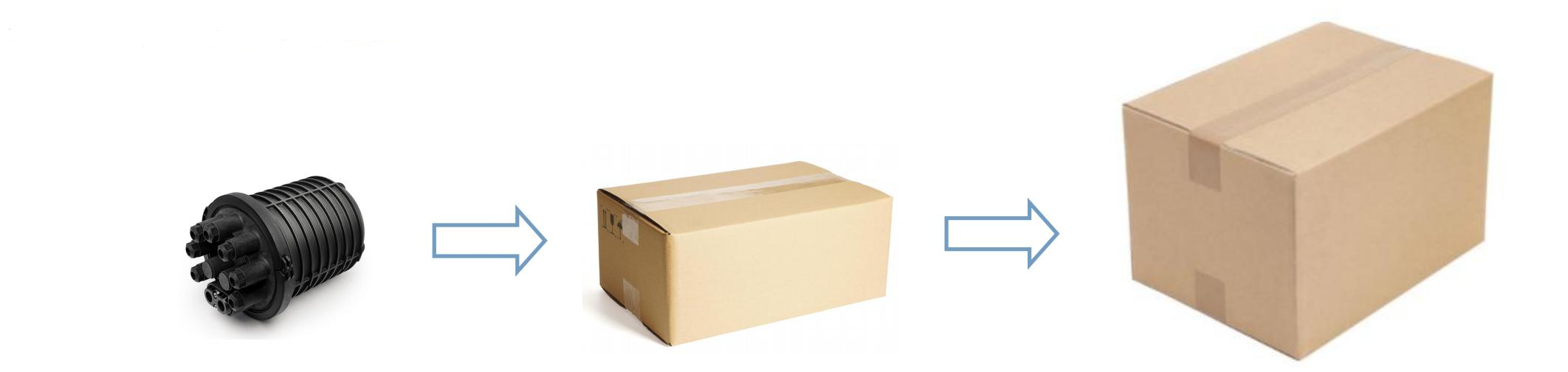

Informações de embalagem
Construção | Descrição |
Dimensão externa （ L*W*H ） mm | 550*315*285 |
Peso/PC （ KGS ） | 6.9 |
Tamanho da caixa （ l*w*h ） mm | - |
Qty/ctn （ PCS ） | - |
Peso/CTN （ KGS ） | - |
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
