FCST-15JDB-SC
FCST
FCST-15JDB-SC
Visão geral do produto
Um conector reto construído para enterramento direto. Sem ferrugem. Sem vazamentos. Não repensar.
As redes subterrâneas de microdutos enfrentam uma realidade simples, mas cara: a conexão mais fraca determina a vida útil de todo o link. Entrada de água, corrosão, danos causados por impacto de aterro ou falha na vedação – qualquer um deles pode transformar uma emenda de rotina em uma escavação cara.

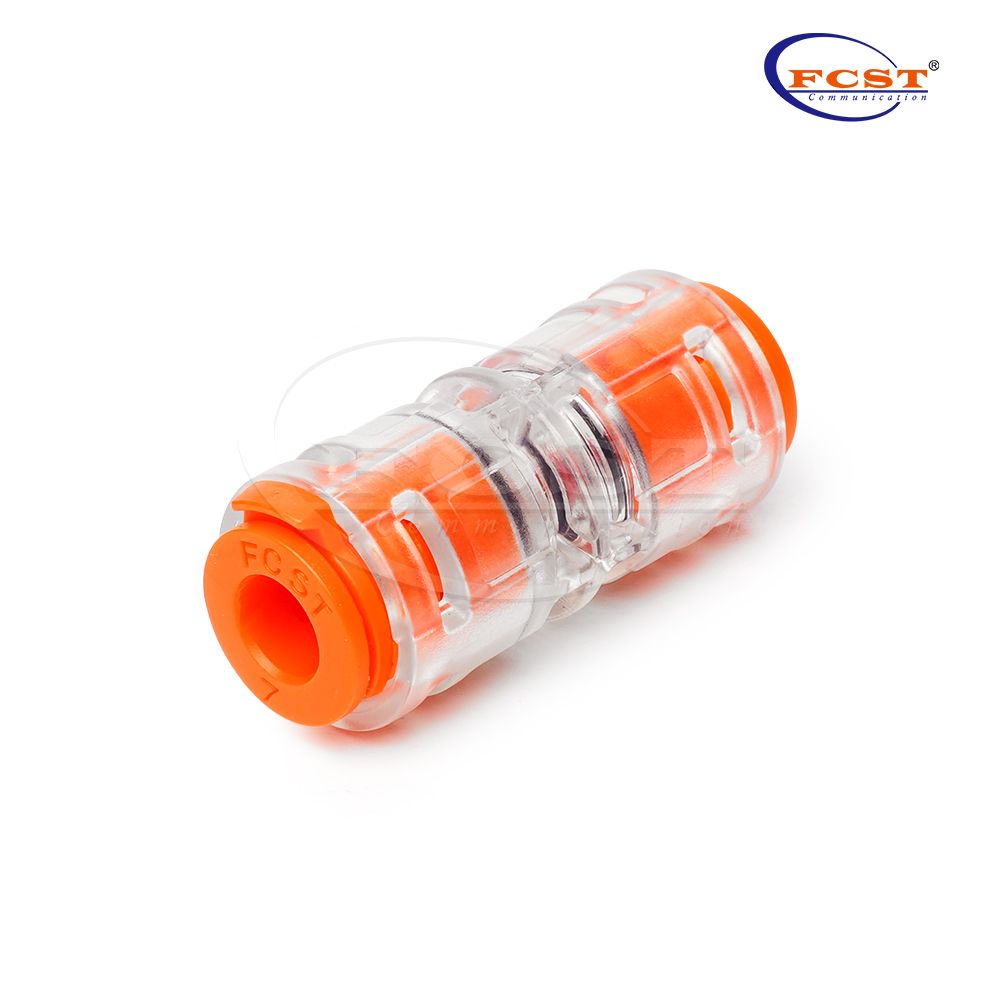

O conector reto de microduto FCST-15JDB-SC é um conector reto de microduto push-fit, sem metal, projetado especificamente para ambientes de enterramento direto (DB) e instalação direta (DI). Ele combina um corpo transparente e resistente a impactos com vedação com classificação IP68 e um clipe de trava de segurança pré-montado – proporcionando uma conexão que você pode instalar rapidamente e esquecer por décadas.
Clipe de travamento de segurança pré-montado.
Resistência ao impacto – certificação 15J.
Furo universal – reduz a complexidade do SKU.
Design anti-sedimento, resistência química.
Design totalmente plástico (sem metal) - risco zero de ferrugem.
Para microdutos de 7 a 16 mm, personalização OEM.

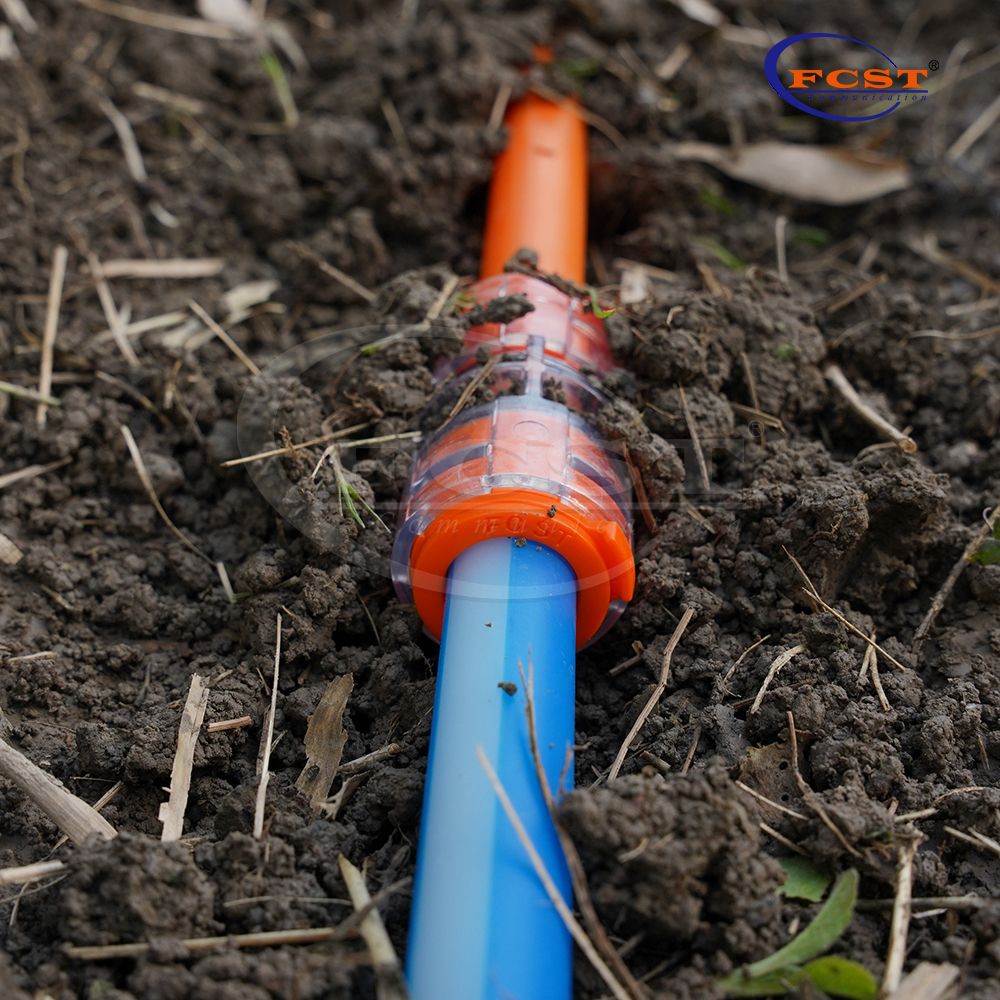

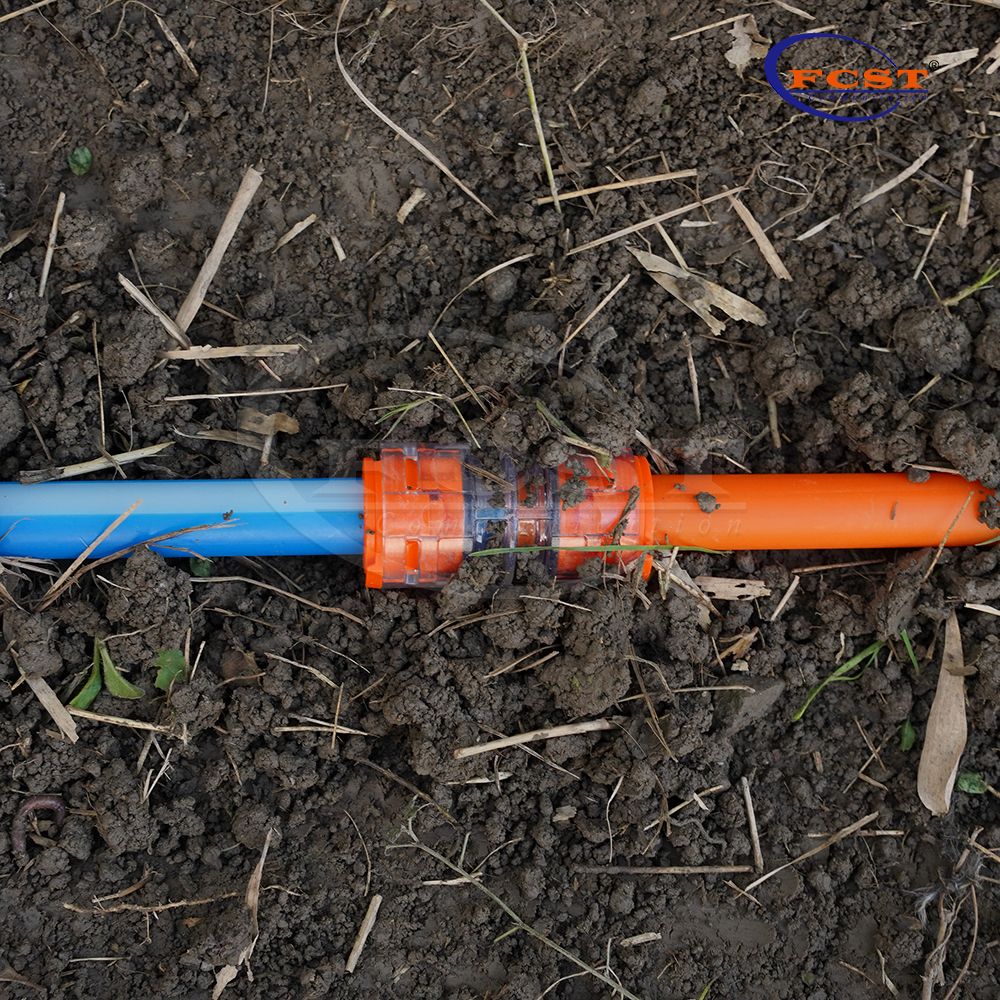

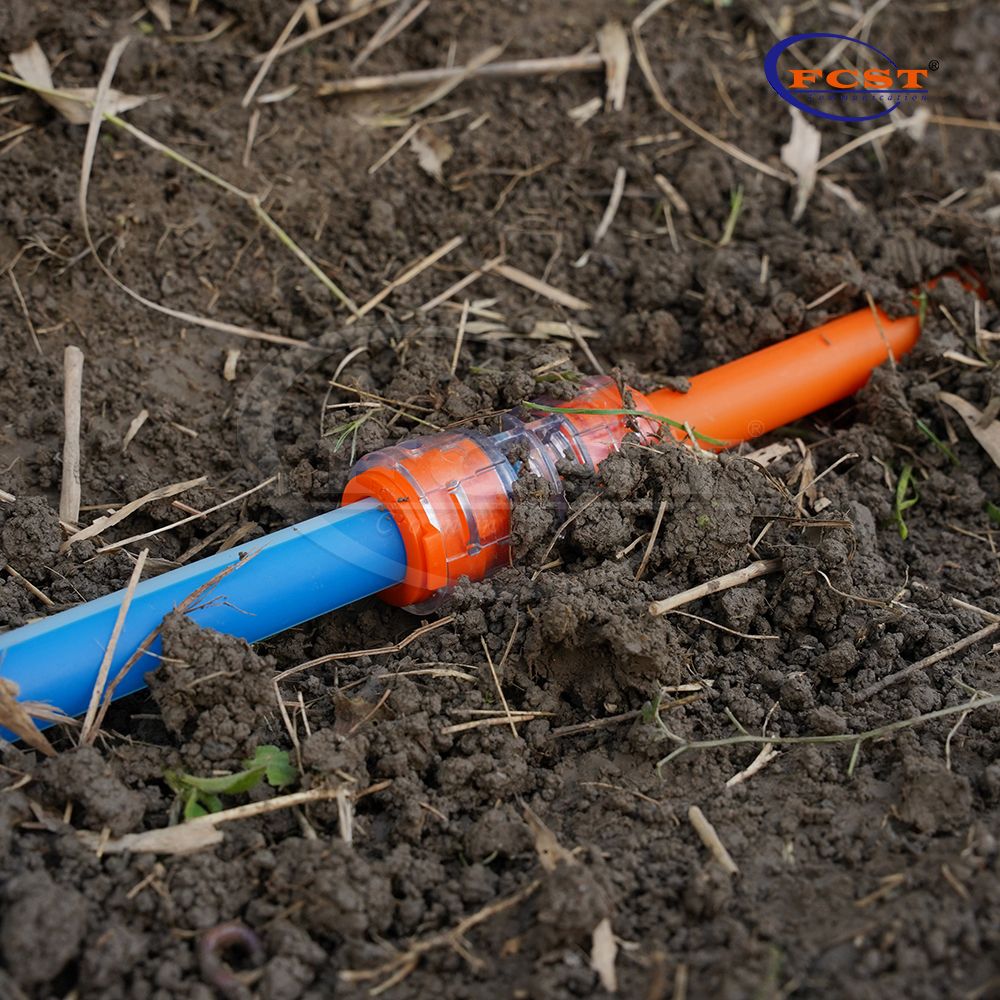

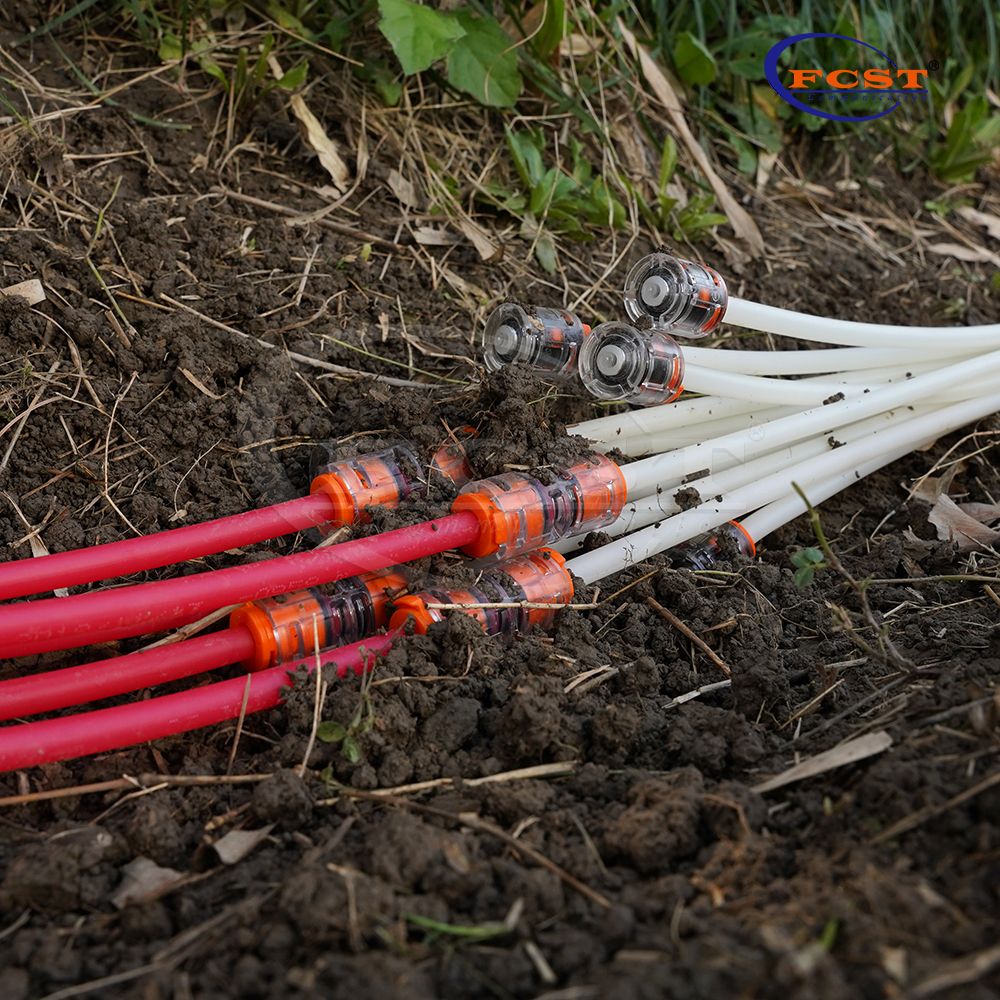

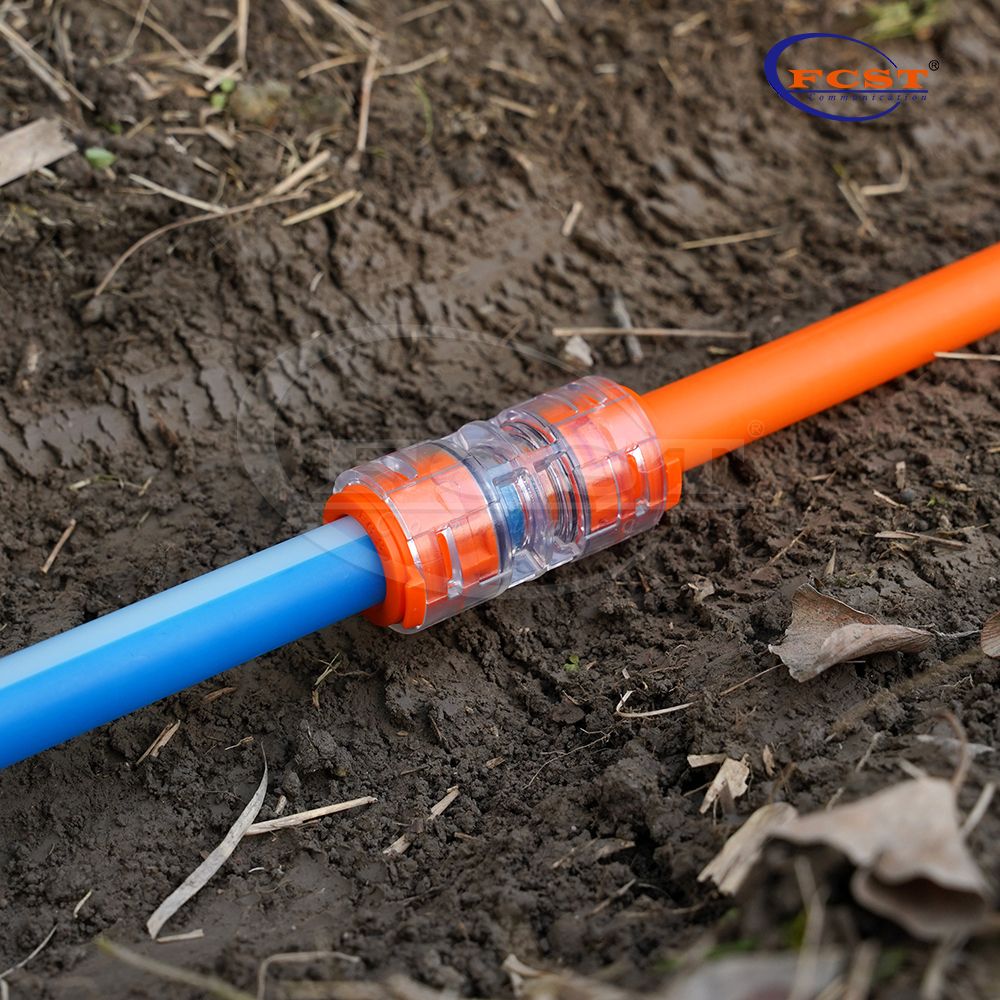

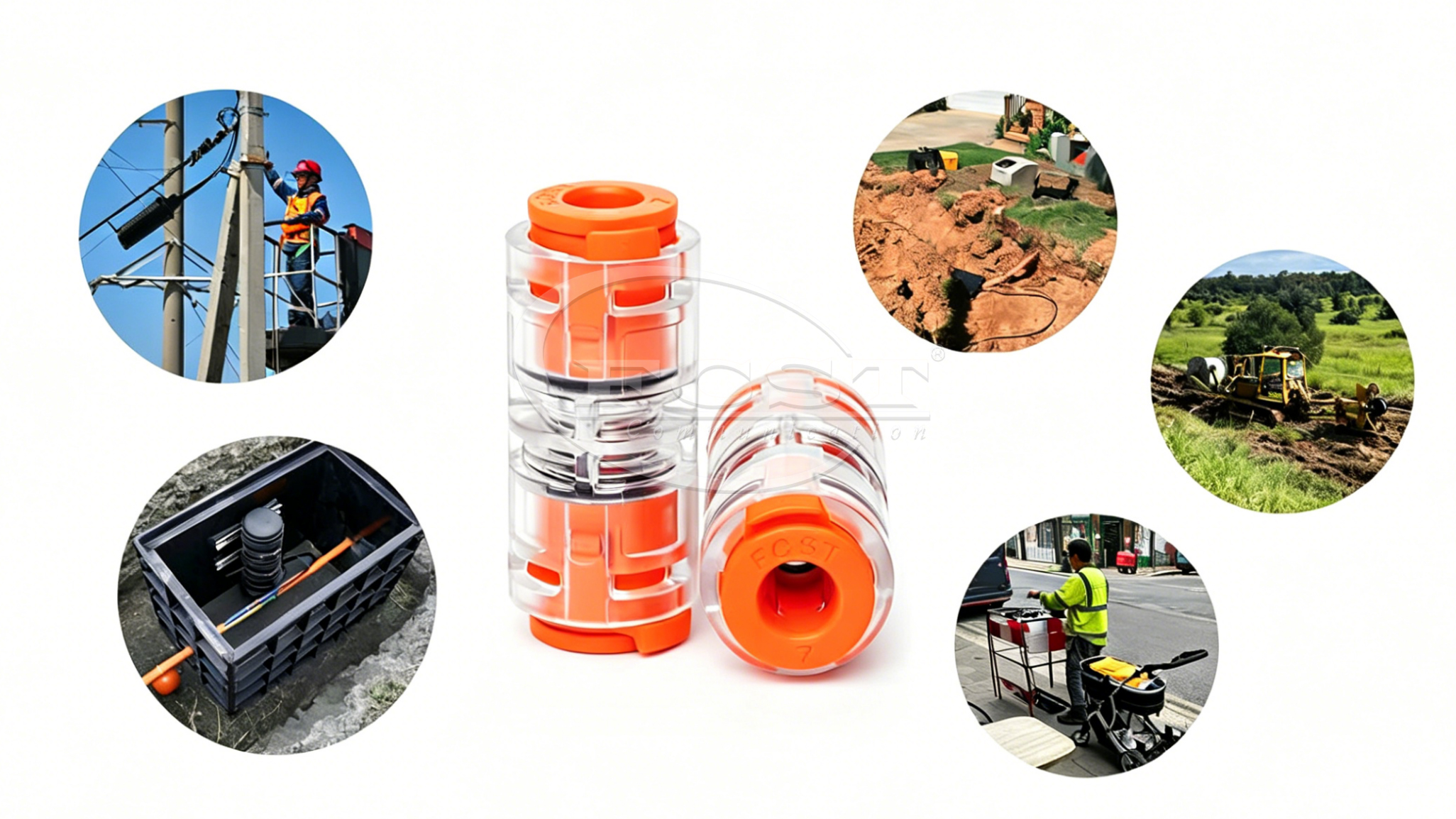

Adequado para uso em aplicativos Direct Buried (DB).
Fácil instalação 'push-in' , corpo transparente cristalino.
Os componentes são feitos de materiais recicláveis para reduzir as emissões de CO2.
Especificações do produto
Construção | Descrição |
Tubo para conector | Microduto HDPE (DB | DI | TW) |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 20 barras |
Pressão de ruptura | 25 bar |
Vida estimada | 25 anos |
Classe de proteção | IP68 |
Teste de entrada de água | 0,5 bar durante 168 horas |
Temperatura de instalação | -15°C a +50°C |
Temperatura de operação (após sopro) | -20°C a +70°C |
Temperatura de transporte e armazenamento | -15°C a +45°C |
Força de Inserção | Tamanho≤12mm,≤ 50 N | Tamanho≥14mm,≤ 120 N |
Resistência ao Impacto | 15J |
De acordo com os padrões | DIN EN 50411-2-8,EN 50411-2-5,IEC 60794-1-24, E4: 15 Joules, |
padrão |
EN 60529:IP68 |
EN 61300-2-26: Névoa Salina |
EN 61300-2-33: Reentradas |
IEC 60794-1-24, E4: 15 Joules |
EN 61300-2-10: Resistência ao esmagamento |
EN 61300-3-1: Aparência Visual |
EN 61300-2-4: Retenção de Microdutos |

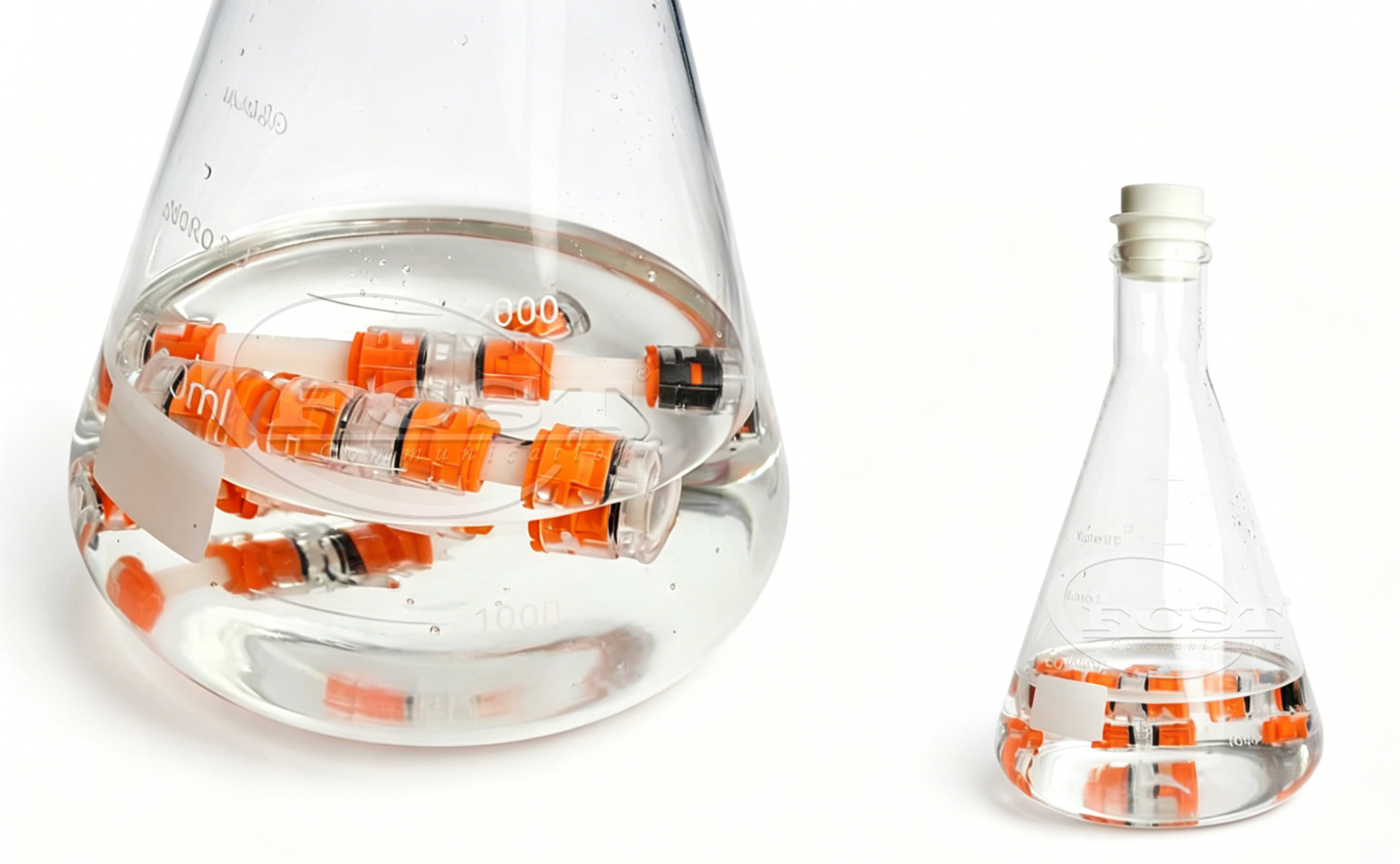

EN 61300-2-34: Resistência Química |
EN 50411-2-8:Anexo E:Força de Inserção |
EN 61386-22: Teste de fio incandescente a 750°C |
EN 50411-2-8:Anexo D:Teste de instalação |
EN 61300-2-22: Mudança de temperatura |
EN60794-1-2 Método E1. Resistência à tracção |
EN 61300-2-38: 2006, Método B: Perda de pressão |
EN 50411-2-8:Anexo C: Resistência a Alta Pressão |
EN 61300-2-23: 1997,Método 2: Imersão em Água |
EN 61386-24: Sistemas de conduítes enterrados no subsolo |
EN 61300-2-38:2006, Método A: Desempenho de vedação |

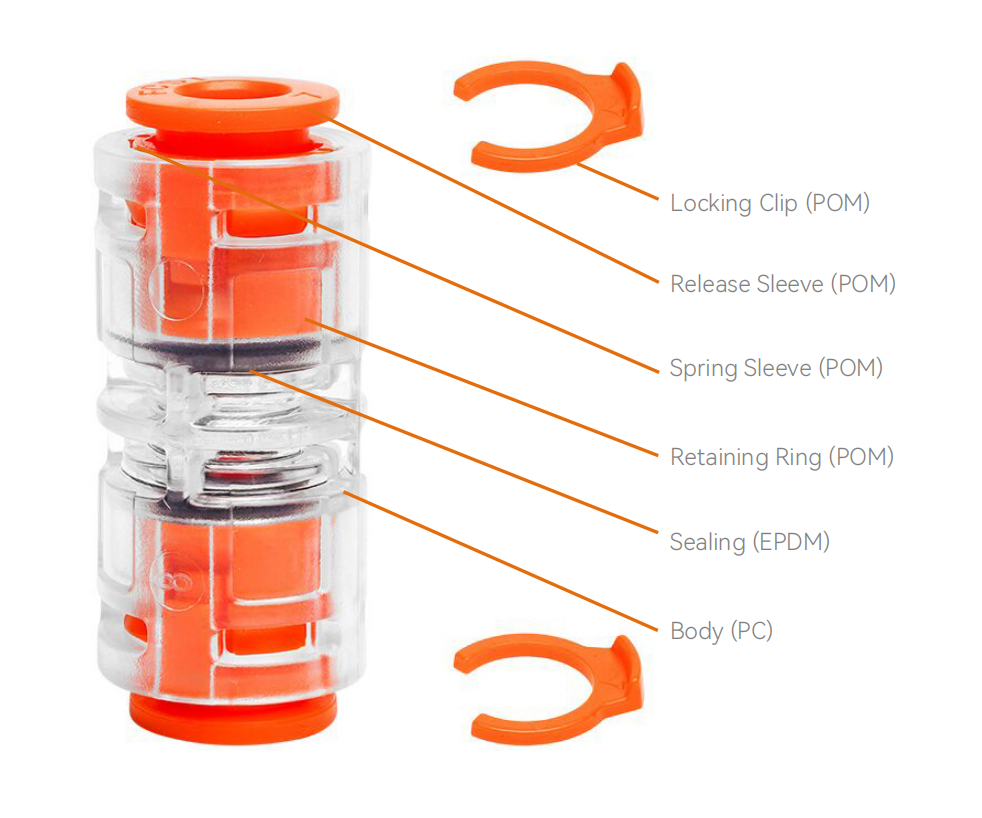

Material do produto
Encomendar informações

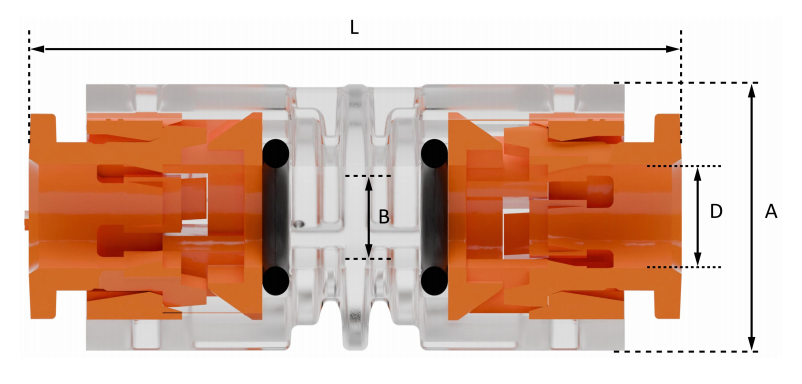

| Modelo | D (mm) | Um (mm) | B (mm) | L (mm) | Peso (g) |
| FCST-15JDB-SC7 | 7+0,4 | 18,8+0,2 | 6,10±0,2 | 45,2±0,2 | 9-9,8 |
| FCST-15JDB-SC10 | 10+0,4 | 21,8+0,2 | 9,1±0,2 | 46,6±0,2 | 13-15 |
| FCST-15JDB-SC12 | 12+0,4 | 24,7+0,2 | 11,1±0,2 | 54,5±0,2 | 18-22 |
| FCST-15JDB-SC14 | 14+0,4 | 26,7+0,2 | 13,0±0,2 | 54,9±0,2 | 15-17,3 |
| FCST-15JDB-SC16 | 16+0,4 | 28,7+0,2 | 15,1±0,2 | 56,4±0,2 | 21-25 |
*Nota: Para outros tamanhos, entre em contato com o departamento comercial.
Perguntas e respostas
1. Qual é a capacidade de produção do conector de microduto push-in?
14/10mm
Capacidade de produção diária: 23.000 unidades.
Capacidade de produção mensal: 780.000 unidades.
2.Quantas instalações de produção e funcionários a FCST possui?
1.Área de fábrica: 12.000 metros quadrados.
2.Número de funcionários: 150 pessoas.
3.Máquinas de perfuração de alta velocidade: 10 conjuntos.
4.Máquinas de moldagem por injeção de plástico: 43 conjuntos.
5.Máquinas de moldagem por compressão de anel de vedação: 4 conjuntos.
6. Máquinas-ferramentas CNC: 60 conjuntos.
7.Linhas de produção de montagem de peças automatizadas: 40 conjuntos.
8. Prensas de montagem manual: 20 conjuntos.
9.Máquinas semiautomáticas de montagem de conectores de microdutos: 2 conjuntos.
10. Equipamento de teste de produto: 10 conjuntos.
3. Quais partes do acoplador de microduto de corpo transparente de 3/8 'podem ser personalizadas em cores?
Peças personalizáveis: clipe de ,travamento ,da manga da mola do anel ,de retenção
Cor personalizável: As cores podem referir-se ao cartão de cores RAL e ao cartão de cores PANTONE.
4.Quais processos são necessários para personalizar acessórios de microdutos DB push fit?
5.Quais certificações ambientais o conector de microduto soprado a ar atende?
Alcance 、de Rhos
