GSA-ERPG
FCST
GSA-ERPG
300

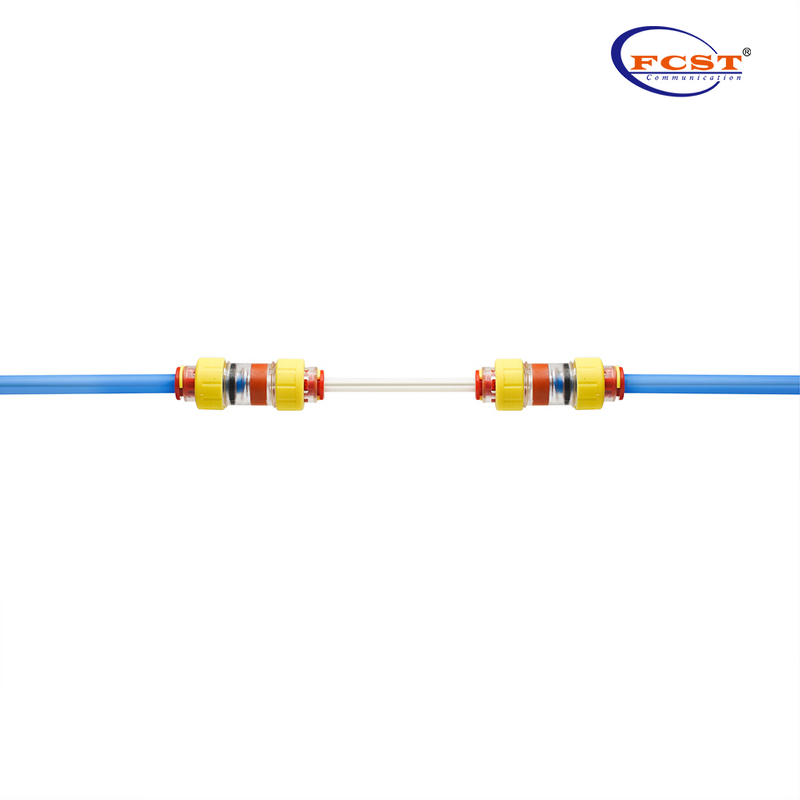

Visão geral do produto
Este redutor de micro duto de bloco gás-água é usado para evitar que o líquido flua entre os micro dutos conectados em
ponto de transformação. Assim, evite que fluido (gás) entre nos microdutos e danifique
Vantagens do produto
Para microdutos de 5 a 8 mm.

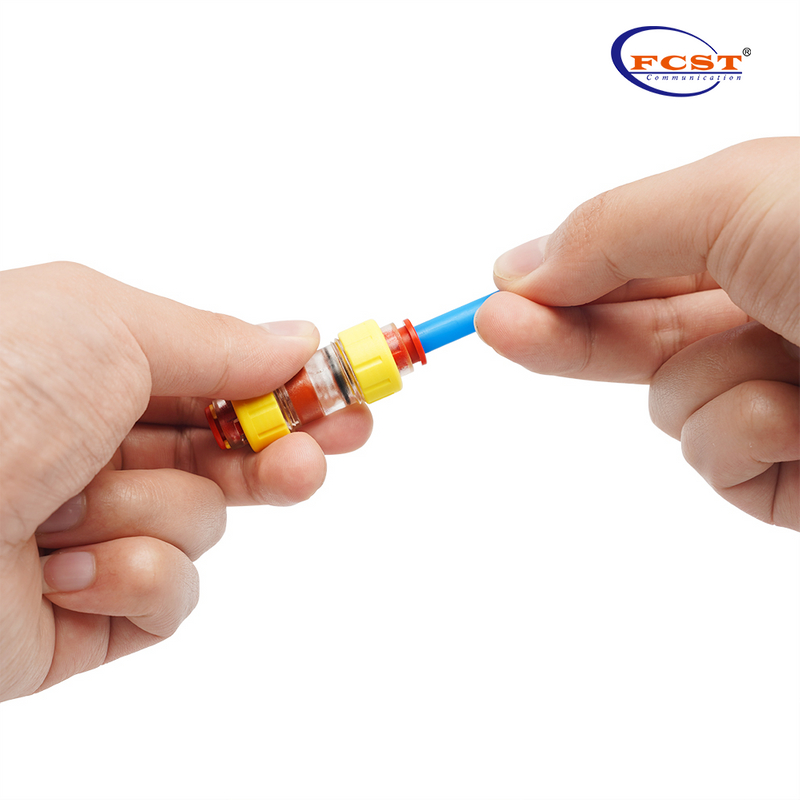

Instalação fácil 'push-in '.
Corpo transparente cristalino.
95% do material é feito de não-metal.
Testado de acordo com a EN 50411-2-8: 2009.
Anéis de travamento para impedir a remoção acidental do conector.
Vedação estanque a gás e água no interior dos microdutos com instalação.
Especificações do produto
| Construção | Descrição |
| Tubo para conector | Microduto HDPE (DB | DI | TW) |
| Fluido | Ar com sistema de sopro |
| Pressão de trabalho | 20 barras |
| Pressão de ruptura | 25 bar |
| Vida estimada | 25 anos |
| Classe de proteção | IP68 |
| Teste de entrada de água | 0,5 bar durante 168 horas |
| Temperatura de instalação | -15°C a +45°C |
| Temperatura de operação | -15°C a +45°C |
| Temperatura de transporte e armazenamento | -15°C a +45°C |
| Força de Inserção | Tamanho≤12mm,≤ 50 N |
| Resistência ao Impacto | 1.5 |
| De acordo com os padrões | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
| EN 60529 | IP68 |
| EN 61300-2-26 | Névoa Salgada |
| EN 61300-2-33 | Reentradas |
| EN 61300-2-10 | Resistência ao esmagamento |
| EN 61300-3-1 | Aparência Visual |
| EN 61300-2-4 | Retenção de Microdutos |
| EN 61300-2-34 | Resistência Química |
| EN 50411-2-8 | Anexo E: Força de Inserção |
| EN 61386-22 | Teste de fio incandescente a 750°C |
| EN 60794-1-2 | 2003, Método E4: impacto |
| EN 50411-2-8 | Anexo D:Teste de Instalação |
| EN 61300-2-22 | Mudança de temperatura |
| EN60794-1-2 | Método E1. Resistência à tracção |
| EN 61300-2-38 | 2006, Método B: Perda de Pressão |
| EN 50411-2-8 | Anexo C: Resistência a Alta Pressão |
| EN 61300-2-23 | 1997, Método 2: Imersão em Água |
| EN 61386-24 | Sistemas de conduítes enterrados no subsolo |
| EN 61300-2-38 | 2006, Método A: Desempenho de vedação |

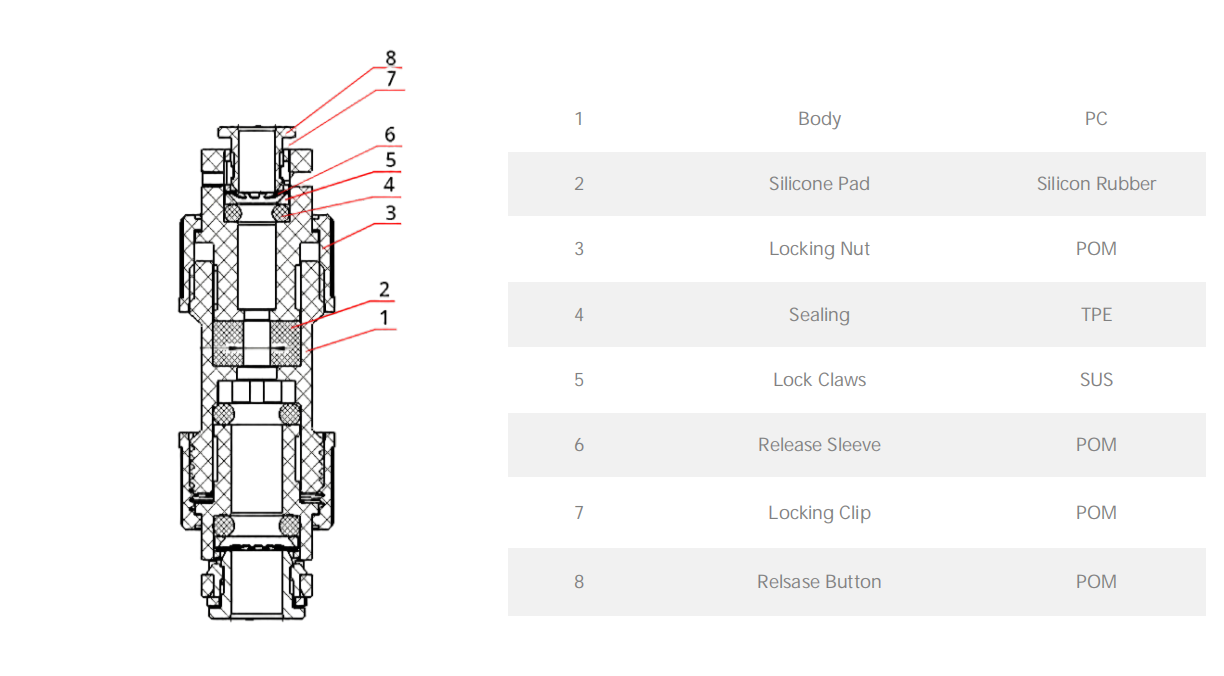

Matéria do produto
Encomendar informações
