Na topologia de rede óptica, o surgimento de divisores ópticos ajuda os usuários a maximizar o desempenho da rede. Um divisor óptico é um dispositivo óptico passivo que pode decompor um sinal óptico em múltiplas saídas de sinal óptico, incluindo um ou dois terminais de entrada e vários terminais de saída. Quando o sistema de rede óptica precisa acoplar e distribuir sinais ópticos, divisores ópticos podem ser usados para conseguir isso.
O divisor óptico é um componente óptico passivo que divide os sinais de vídeo e voz/dados do downlink para os ONTs de N usuários e envia os sinais de voz/dados do uplink para o OLT. Os divisores ópticos podem ser divididos de acordo com a tecnologia: divisores ópticos cônicos fundidos ( FBT-Fused Biconical Taper ) e divisores ópticos de potência de guia de onda óptico planar ( PLC-Planar Lightwave Circuits ). De acordo com a taxa de divisão, ela pode ser dividida em taxa de divisão igual e taxa de divisão desigual.

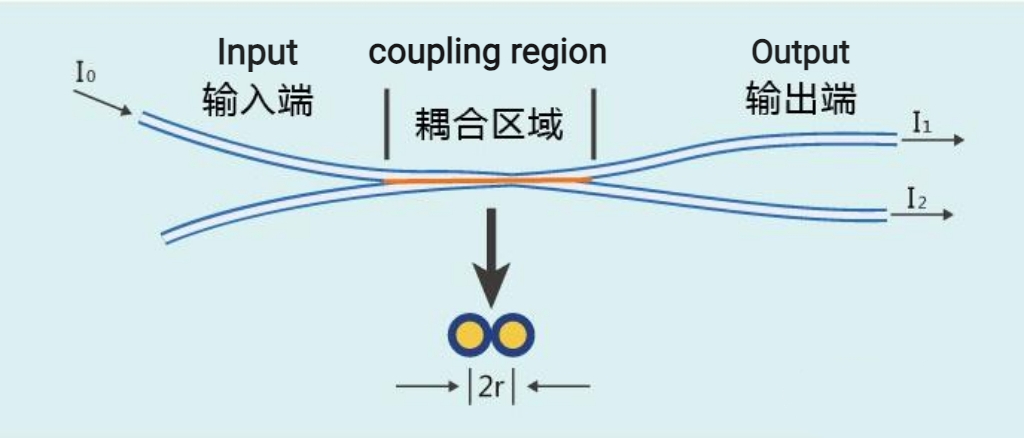

A. Tecnologia de redução gradual de fusão
Agrupe duas ou mais fibras ópticas, depois funda e estique-as em uma máquina cônica e monitore as mudanças na taxa de divisão. Depois que a taxa de divisão atinge o nível necessário, a fusão e o alongamento são concluídos.

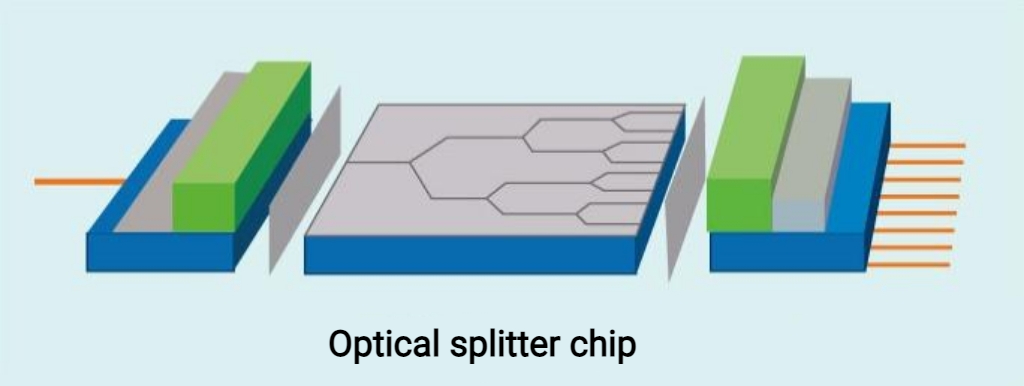

B. Tecnologia de guia de onda óptico planar
Com base na tecnologia de integração óptica, o processo semicondutor é usado para produzir dispositivos ramificados de guias de onda ópticos. A função de ramificação é concluída no chip. Ramificação de até 1x32 pode ser alcançada em um chip e, em seguida, as extremidades de entrada e saída são acopladas e empacotadas em ambas as extremidades do chip. Matriz de fibra óptica multicanal. Para obter detalhes sobre as vantagens e desvantagens das duas tecnologias, consulte o artigo Tipo de divisor óptico: comparação entre divisor FBT e divisor PLC.
Quando os sinais ópticos são transmitidos em fibras ópticas monomodo, a energia óptica não está completamente concentrada no núcleo e uma pequena quantidade de energia óptica é propagada perto do revestimento da fibra. Em geral, quando a distância do núcleo de duas fibras ópticas é suficientemente próxima, o sinal óptico transmitido em uma fibra óptica pode entrar na outra fibra óptica, ou seja, o sinal óptico pode ser redistribuído nas duas fibras ópticas, razão pela qual a origem do divisor óptico.
PLC Splitter é um dispositivo de distribuição de energia óptica de guia de onda integrado baseado em substrato de quartzo. Possui características de tamanho pequeno, ampla faixa de comprimento de onda operacional, alta confiabilidade e boa uniformidade de divisão de luz. É especialmente adequado para conexões em redes ópticas passivas (EPON, GPON, etc.). Ele também implementa divisão de sinal óptico para escritórios centrais e equipamentos terminais, fornece uma gama completa de produtos 1×N e 2×N e personaliza divisores ópticos adequados para várias ocasiões e vários requisitos de taxa de divisão para os clientes.

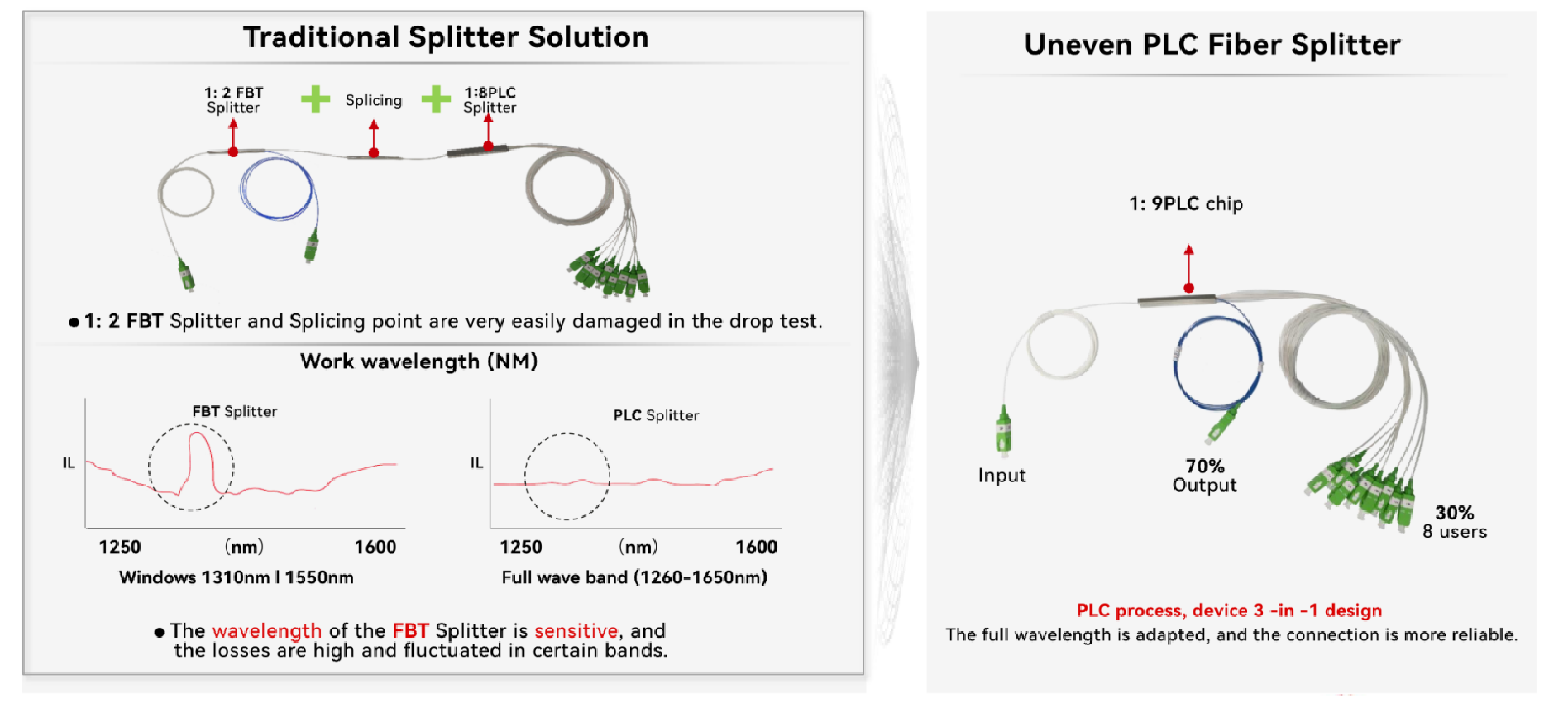

FIG3-Adotando o divisor de fibra PLC irregular para economizar recursos de fibra
O divisor PLC não balanceado é um dispositivo integrado dois em um desenvolvido com base na plataforma de tecnologia de guia de luz planar (PLC) que possui funções de feixe de proporção desigual e de feixe de proporção igual. Este dispositivo é equivalente a um divisor de feixe desigual. As funções de acoplador e divisor de frações iguais estão integradas em um único dispositivo.
O divisor de fibra PLC irregular é um componente óptico central importante para a realização de soluções pré-conectadas. . As vantagens da solução de rede óptica de proporção desigual são as seguintes:
Usando tecnologia de divisão desigual, cabos ópticos de núcleo único/duplo podem ser usados para substituir cabos ópticos de 12 ou 24 núcleos para conectar várias caixas de distribuição de fibra óptica em série, economizando uma grande quantidade de recursos de fibra óptica e reduzindo custos. Além disso, combinar a tecnologia de pré-conexão com base em cabos ópticos de núcleo único/núcleo duplo pode eliminar o trabalho original de decapagem de fibras ópticas na caixa de distribuição de fibra, desembalar, emendar e gerenciar cabos ópticos, e pode melhorar a eficiência de construção da caixa de distribuição de fibra em cerca de 70%.
Atualmente, as taxas de divisão de luz de 30%+70% e 15%+85% são comumente utilizadas no mercado e apresentam menos perdas.

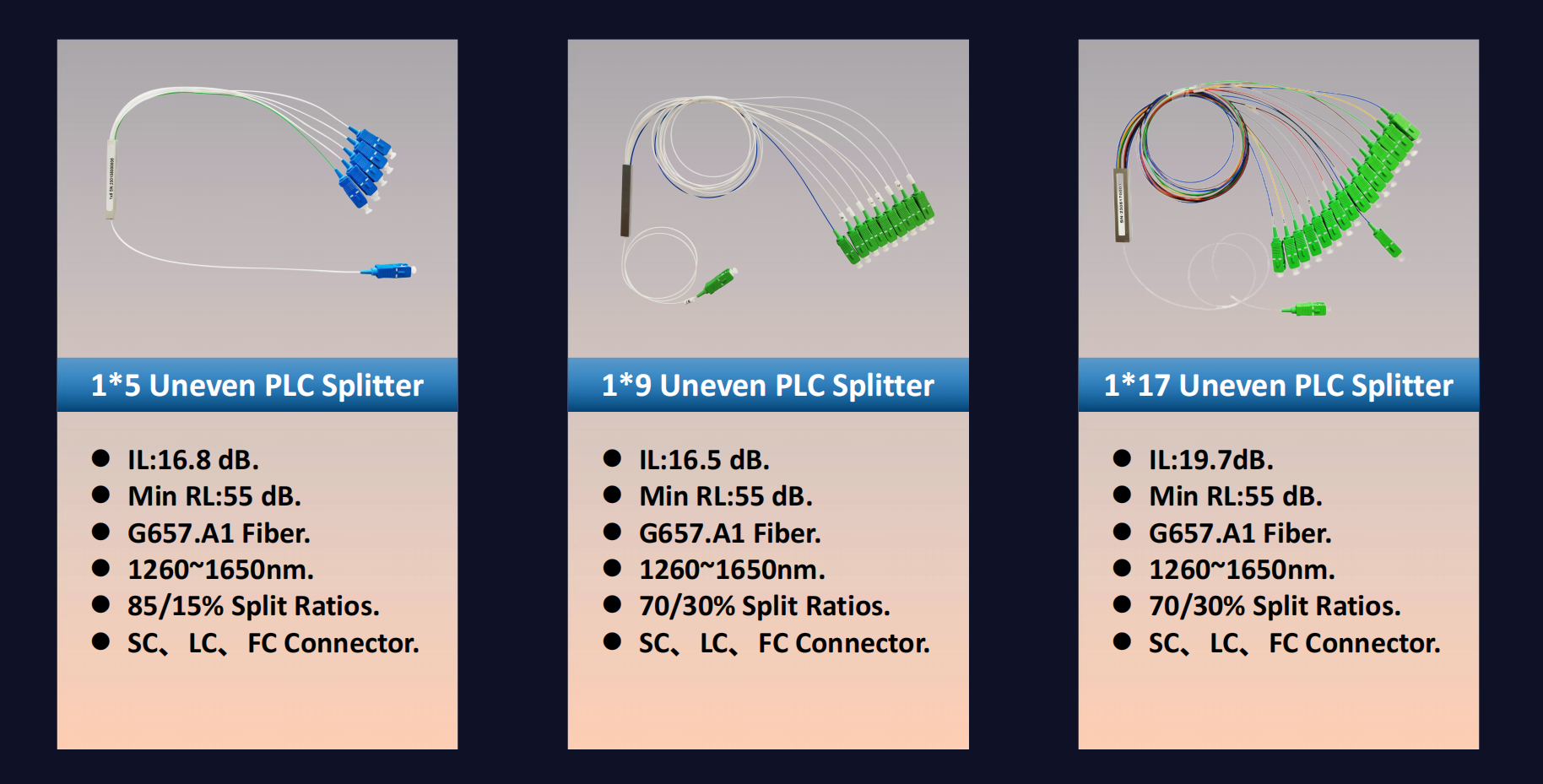

FIG4- Divisor de fibra PLC desequilibrado do produto FastConnnect
