Tipo de divisor óptico: comparação entre divisor FBT e divisor PLC

De acordo com os diferentes princípios espectroscópicos e processos de fabricação, os divisores ópticos podem ser divididos em dois tipos: cone bicônico fundido (FBT) e circuito planar de ondas luminosas (PLC).

O que é divisor PLC?

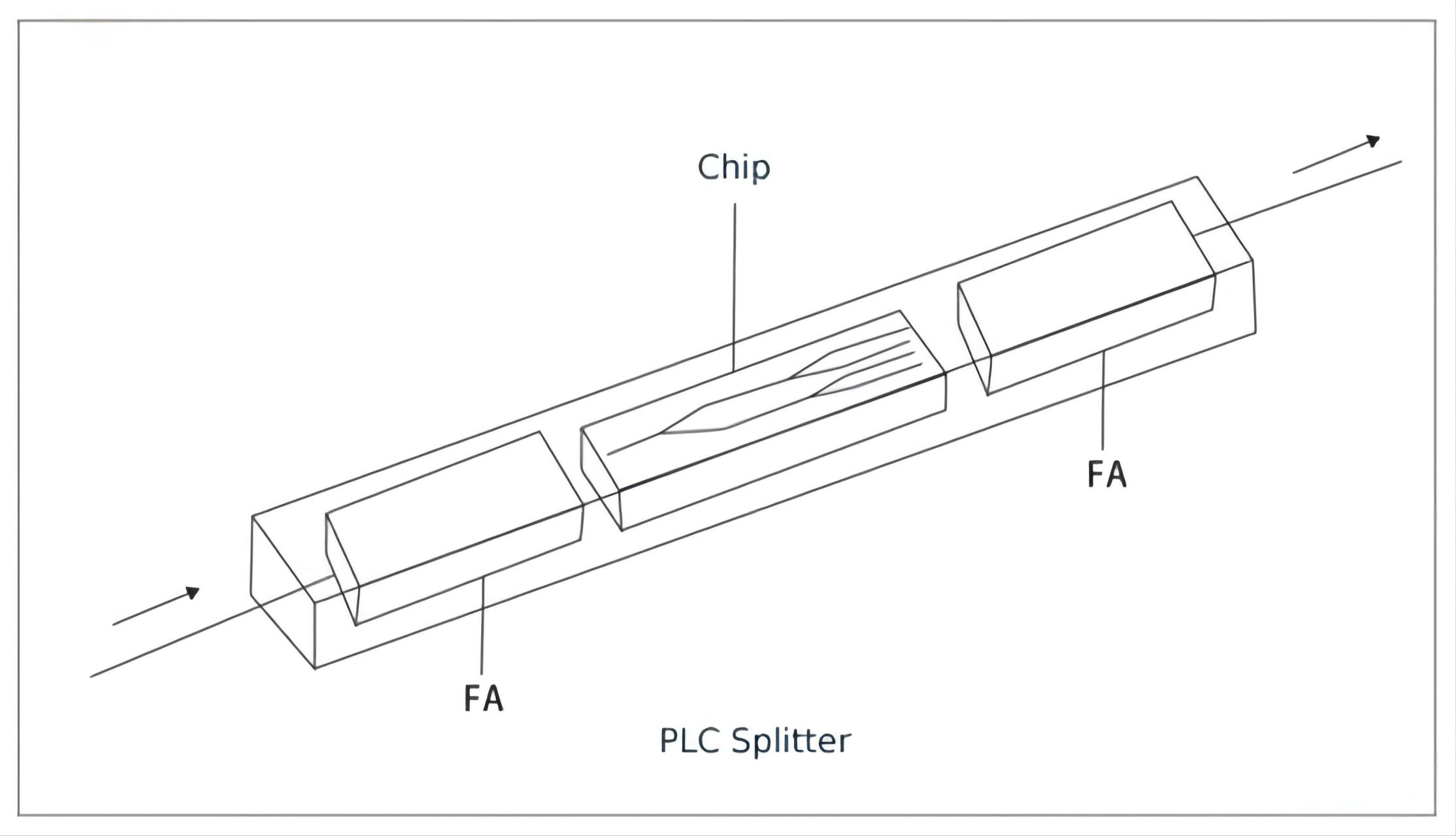

O divisor PLC é baseado na tecnologia de circuito planar de ondas luminosas. É composto por três camadas: um substrato, um guia de ondas e uma tampa. O guia de ondas desempenha um papel fundamental no processo de divisão que permite a passagem de porcentagens específicas de luz. Portanto, o sinal pode ser dividido igualmente. Além disso, os divisores PLC estão disponíveis em uma variedade de proporções de divisão, incluindo 1:4, 1:8, 1:16, 1:32, 1:64, etc. Eles também têm vários tipos, como divisor PLC simples, divisor PLC sem bloqueio, divisor PLC fanout, divisor PLC tipo mini plug-in , etc.

Divisor PLC irregular

Com o aumento contínuo na taxa de penetração da banda larga gigabit para residências, o FTTR entrou gradualmente no mercado e evoluiu para uma direção importante para a próxima geração de atualizações de banda larga doméstica. Actualmente, os operadores estão a promover vigorosamente o FTTR, e a cadeia da indústria FTTR iniciou um período de rápido desenvolvimento. Neste modo de rede, o divisor de divisão médio não conseguiu atender aos requisitos, e o divisor óptico com um canal específico e uma taxa de divisão não uniforme deu início à demanda do mercado.

O Uneven PLC Splitter é um dispositivo integrado dois em um desenvolvido com base na plataforma de tecnologia PLC, que possui funções de proporção desigual e de proporção igual. A função divisora ​​da relação óptica está integrada em um dispositivo.

Comparado com o chip divisor de divisão igual, o chip divisor de divisão desigual tem requisitos mais rigorosos em termos de design e processo. No processo, qualquer ligação, incluindo a uniformidade do índice de refração do processo da camada central, a uniformidade da largura e do ângulo do guia de ondas no processo de fotolitografia, e o ângulo do guia de ondas e a relação de aspecto do processo de gravação no processo de gravação são todos problemas difíceis que precisam ser superados.

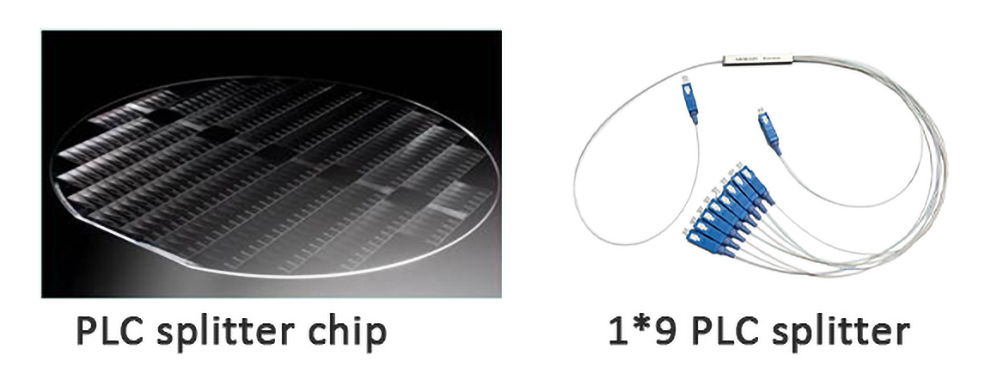

O Divisor PLC Desigual é um importante dispositivo óptico central para realizar redes ópticas de proporções desiguais. (1*5, 1*9, 1*17)

O que é o divisor FBT?

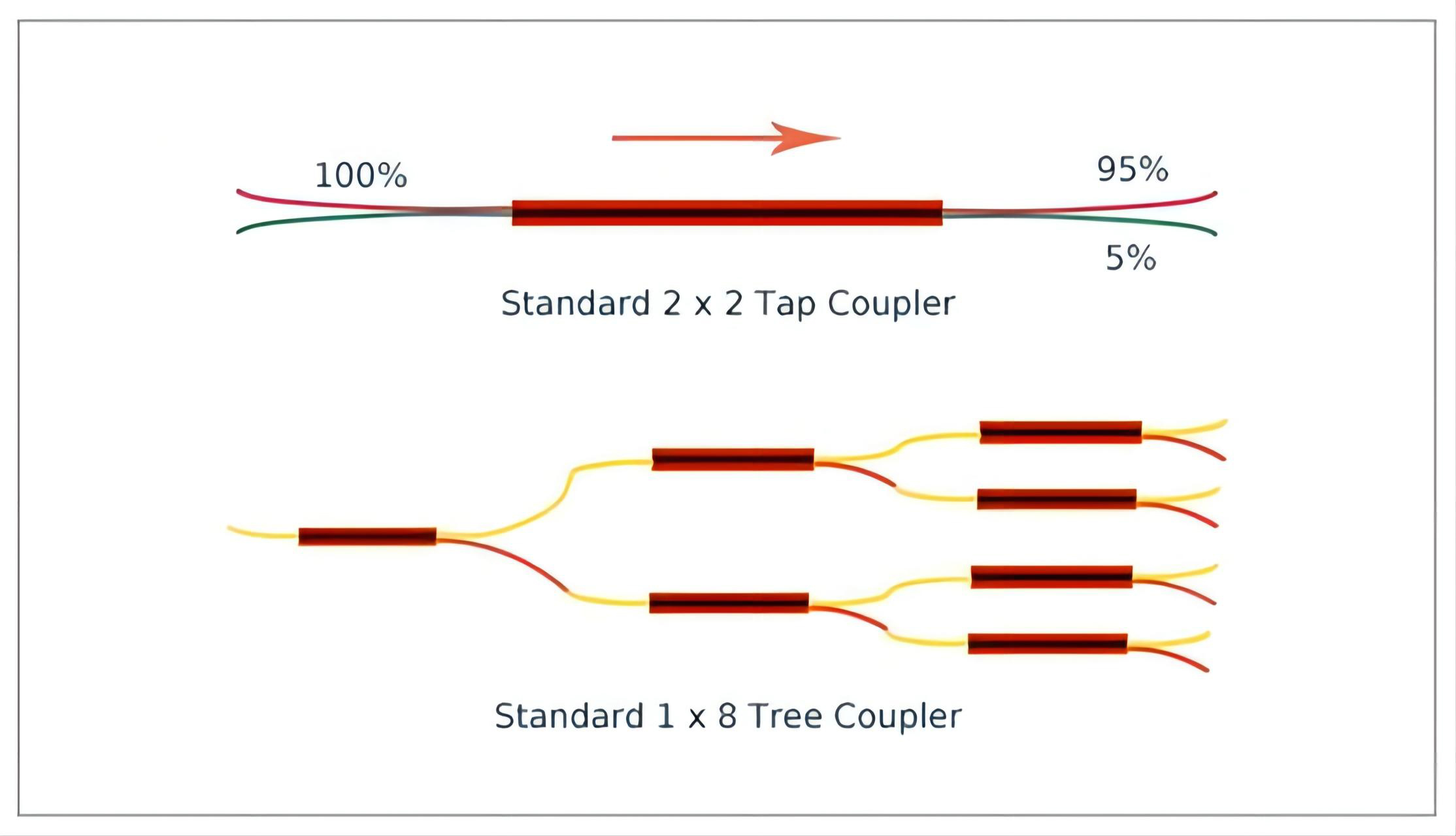

O divisor FBT é baseado na tecnologia tradicional para soldar várias fibras na lateral da fibra. As fibras são alinhadas por aquecimento para um local e comprimento específicos. Como as fibras fundidas são muito frágeis, elas são protegidas por um tubo de vidro feito de epóxi e pó de sílica. E então um tubo de aço inoxidável cobre o tubo de vidro interno e é selado com silicone. À medida que a tecnologia continua a se desenvolver, a qualidade do divisor FBT é muito boa e pode ser aplicada de forma econômica. A tabela a seguir mostra as vantagens e desvantagens do divisor FBT.

Divisor FBT vs Divisor PLC: Quais são as diferenças?

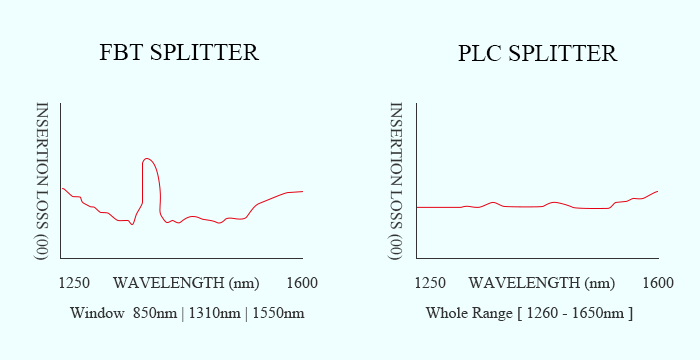

Comprimento de onda operacional

O divisor FBT suporta apenas três comprimentos de onda: 850nm, 1310nm e 1550nm, o que torna sua incapacidade de trabalhar em outros comprimentos de onda. O divisor PLC pode suportar comprimentos de onda de 1260 a 1650 nm. A faixa ajustável de comprimento de onda torna o divisor PLC adequado para mais aplicações.

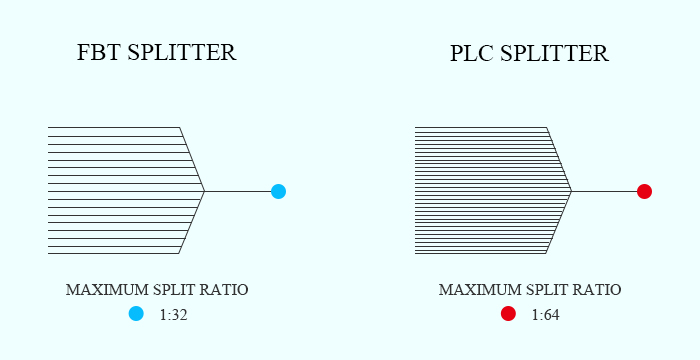

Razão de divisão

A taxa de divisão é decidida pelas entradas e saídas de um divisor de cabo óptico. A taxa de divisão máxima do divisor FBT é de até 1:32, o que significa que uma ou duas entradas podem ser divididas em uma saída máxima de 32 fibras por vez. No entanto, a taxa de divisão do divisor PLC é de até 1:64 - uma ou duas entradas com saída máxima de 64 fibras. Além disso, o divisor FBT é personalizável e os tipos especiais são 1:3, 1:7, 1:11, etc. Mas o divisor PLC não é personalizável e possui apenas versões padrão como 1:2, 1:4, 1:8, 1:16, 1:32 e assim por diante.

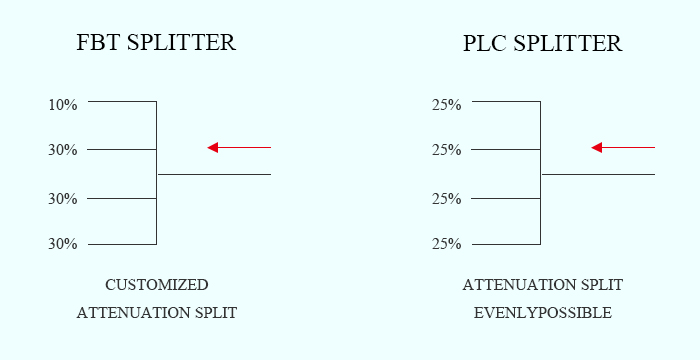

Atenuação Assimétrica por Ramo

O sinal processado pelos divisores FBT não pode ser dividido uniformemente devido à falta de gerenciamento dos sinais, portanto sua distância de transmissão pode ser afetada. No entanto, o divisor PLC pode suportar proporções de divisor iguais para todas as filiais, o que pode garantir uma transmissão óptica mais estável.

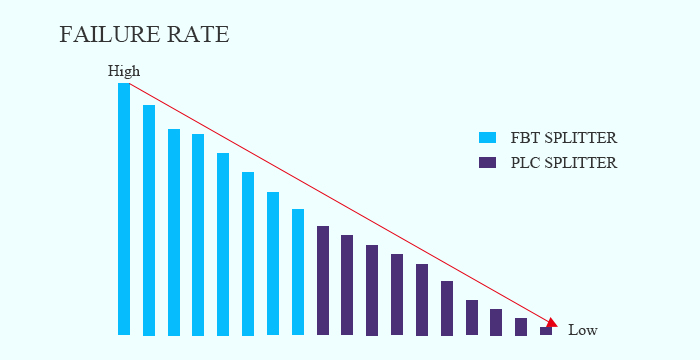

Taxa de falha

O divisor FBT é normalmente usado para redes que exigem a configuração do divisor de menos de 4 divisões. Quanto maior a divisão, maior a taxa de falha. Quando sua taxa de divisão for maior que 1:8, mais erros ocorrerão e causarão uma taxa de falhas mais alta. Assim, o divisor FBT fica mais restrito ao número de divisões em um acoplamento. Mas a taxa de falhas do divisor PLC é muito menor.

Perda Dependente da Temperatura

Em certas áreas, a temperatura pode ser um fator crucial que afeta a perda de inserção de componentes ópticos. O divisor FBT pode funcionar de forma estável sob temperaturas de -5 a 75 ℃. O divisor PLC pode funcionar em uma faixa mais ampla de temperatura de -40 a 85 ℃, proporcionando desempenho relativamente bom em áreas de clima extremo.

Preço

Devido à complicada tecnologia de fabricação do divisor PLC , seu custo é geralmente maior que o do divisor FBT. Se sua aplicação for simples e com poucos fundos, o divisor FBT pode fornecer uma solução econômica.

Conclusão (FBT VS PLC)

Embora a aparência externa e o tamanho do divisor de fibra FBT e PLC pareçam bastante semelhantes, suas tecnologias e especificações internas diferem de várias maneiras. Nos últimos anos, a tecnologia de divisor deu um grande passo em frente ao introduzir o divisor PLC. Ele provou ser um tipo de dispositivo mais confiável em comparação com o divisor FBT tradicional. Se forem necessárias contagens de divisão altas, tamanho de pacote pequeno e baixa perda de inserção, sugerimos que você escolha o divisor PLC em vez do divisor FBT.
