FCST
Visão geral do produto

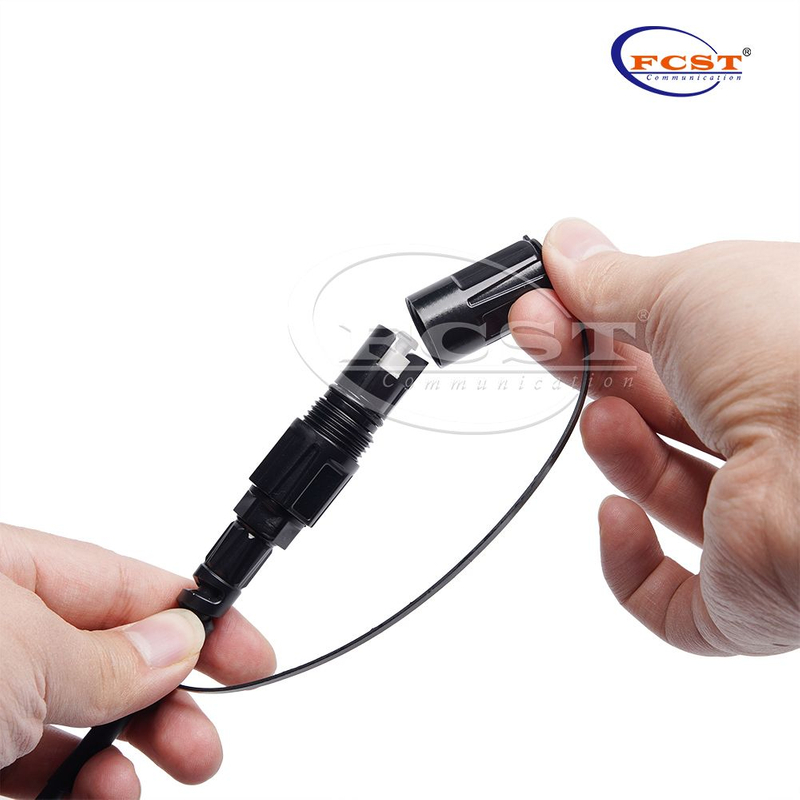

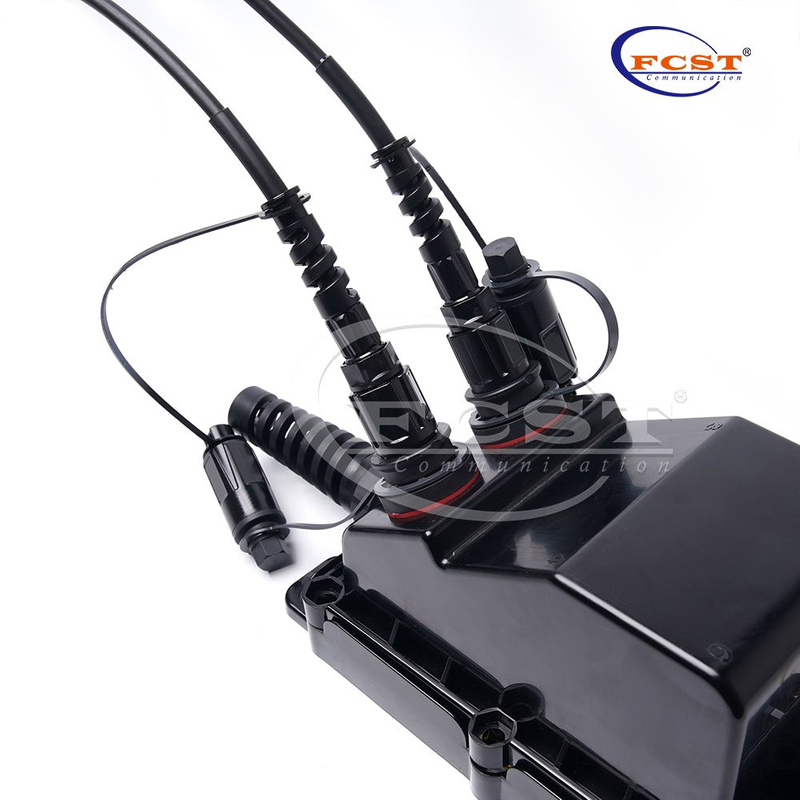

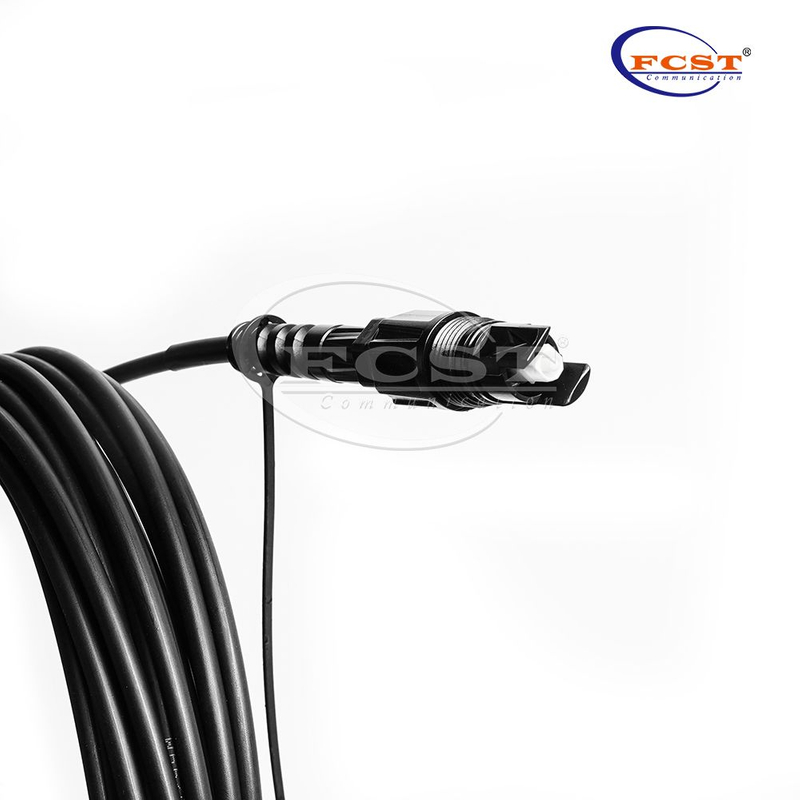

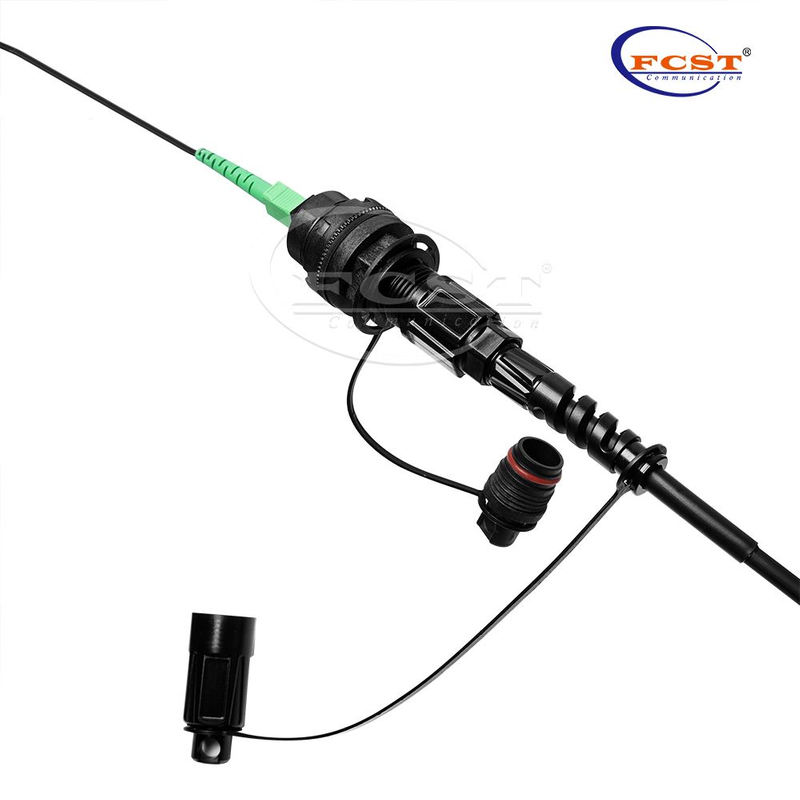

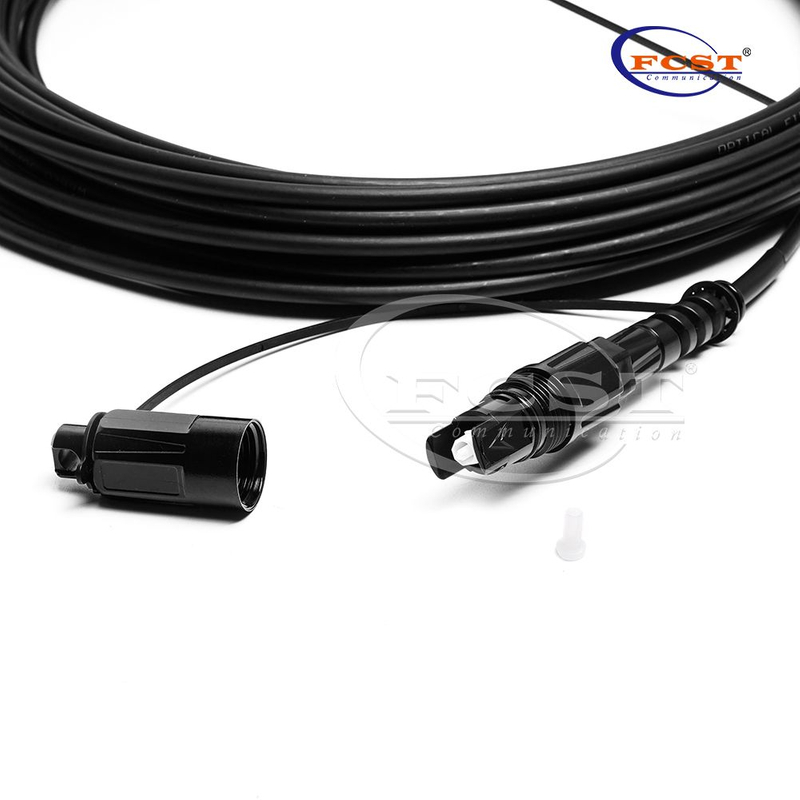

Os conjuntos FCST de conectores OptiTap/H da fornecem uma solução de conexão robusta e selada para conectividade de fibra até casa (FTTH). A extremidade endurecida do conector incorpora uma conexão do tipo SC/APC dentro de um invólucro de polímero fino, selado e rosqueado, permitindo fácil conexão a um terminal multiportas ou a um receptáculo de extensão em linha. O conector SC/APC se adapta a um adaptador padrão, fornecendo uma interface comum para aplicações FTTH. Disponível com cabos OSP de estilo redondo plano ou redondo tradicional, o conector reforçado fornece uma solução ideal para enterramento direto, conduíte ou instalações aéreas.
Vantagens do produto
l Disponível em dielétrico ou tonável.
l Proteção IP-68 contra água e poeira.
l -40℃~85℃ temperatura operacional.
l Disponível com uma ou ambas as extremidades conectorizadas.
l Compatível com Corning-OptiTap e H-Connector.
l Projetado para instalação aérea, enterrada diretamente ou em duto.
l Comprimento do cabo 100 pés, 200 pés, 300 pés, 500 pés, 1000 pés ou personalizado.
l Híbrido (uma extremidade com conector OptiTap, uma extremidade com conector SC padrão) disponível com ou sem puxador.
Especificações do produto
Construção | Descrição |
Quantidade de fibra | 1 |
Tipo de fibra | G.657A/G.652D |
Comprimento | 20/50/100/150m (Opcional) |
Saúde externa S | Material : LSZH/TPU/PE |
Tipo de cabo | Cabo óptico circular, cabo óptico O val, cabo pendente |
Diâmetro do cabo | Cabo óptico circular : φ 4,8 mm/ φ 5,0 mm |
Temperatura de armazenamento | -20º C a +60 º C |

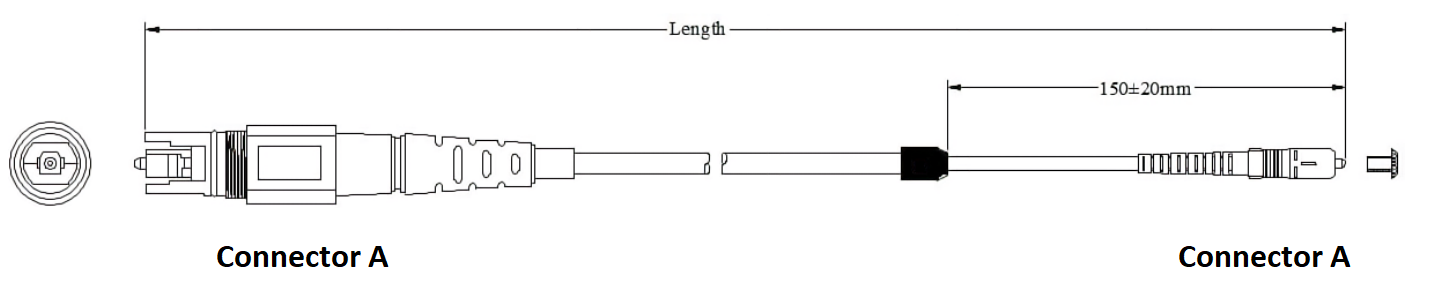

Diagramas Dimensionais
Especificações -Conector A
Construção | Descrição |
Refletância, Típica | -65dB |
Perda de inserção, típica | ≤ 0,15dB |
Tipo de conector | Conector SC/APC OptiTap (Conector H) |
Especificações -Conector B
Construção | Descrição |
Refletância, Típica | -65dB |
Perda de inserção, típica | ≤ 0,15dB |
Tipo de conector | Conector SC / APC (simplex) |
Vantagens do produto
lFTTA /FTTH.
l Multiuso ao ar livre.
l Para conexão entre caixa de distribuição e RRH.
l Implantação em aplicações de torre de celular Remote Radio Head.
Tipo de cabo

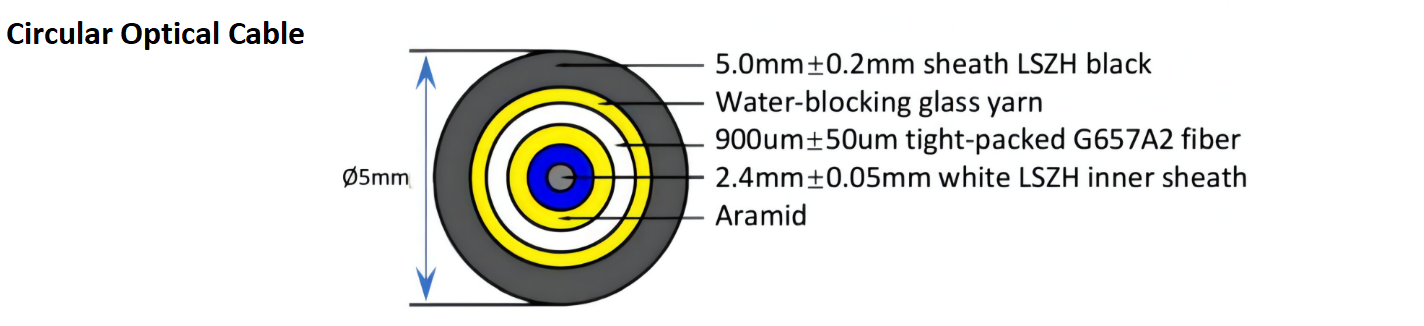

Construção | Descrição |
Contagem de cabos | 1 |
Diâmetro externo da bainha | 5.0± 0.2mm |
Resistência à tração mínima admissível | Curto prazo : 800N Longo prazo : |
Carga de esmagamento mínima permitida ( N/100mm) | Curto Prazo :2000 Longo Prazo : |
Raio de curvatura mínimo | Curto prazo : 20D Longo prazo : |
Temperatura de armazenamento | -20 ~ +60 ℃ |

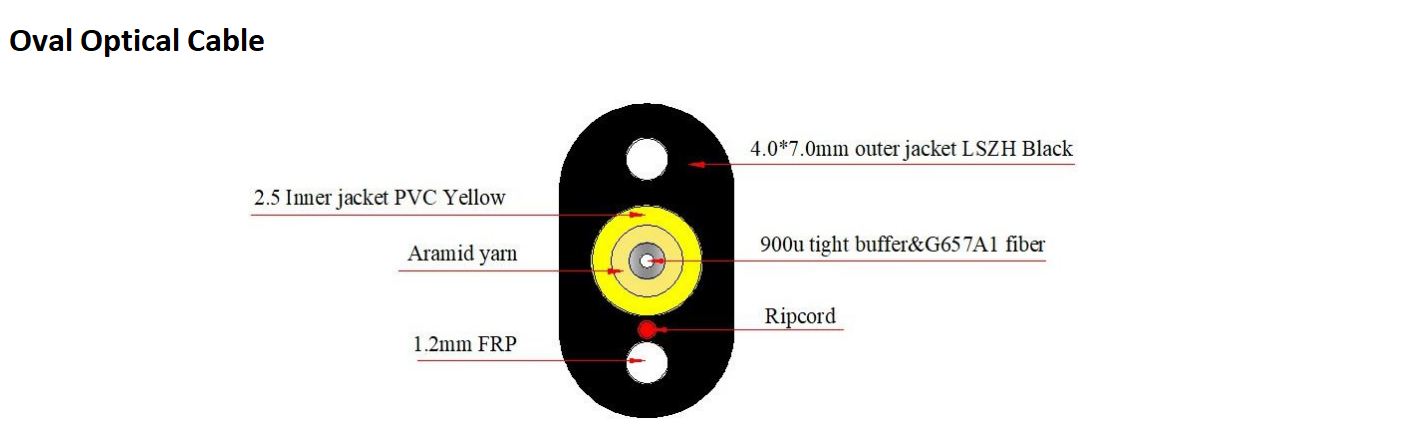

Construção | Descrição |
Contagem de cabos | 1 |
Diâmetro externo da bainha | (4,0 ± 0,2)x(7,0 ± 0,2)mm |
Resistência à tração mínima admissível | Curto prazo : 1350N Longo prazo : |
Carga de esmagamento mínima permitida ( N/100mm) | Curto prazo : 2.200 Longo prazo : |
Raio de curvatura mínimo | Curto prazo : 20D Longo prazo : |
Temperatura de armazenamento | -20 ~ +60 ℃ |

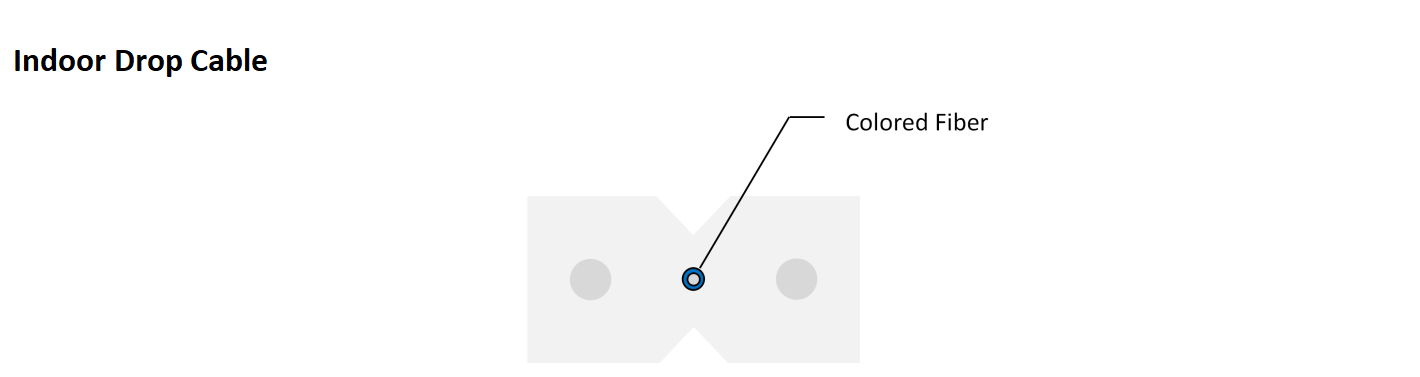

Construção | Descrição |
Contagem de cabos | 1 |
Diâmetro externo da bainha | 2,0*3,0mm |
Resistência à tração mínima admissível | Curto prazo : 800N Longo prazo : |
Carga de esmagamento mínima permitida ( N/100mm) | Curto prazo : 1.500 Longo prazo : |
Raio de curvatura mínimo | Curto prazo : 20D Longo prazo : |
Temperatura de armazenamento | -20 ~ +60 ℃ |

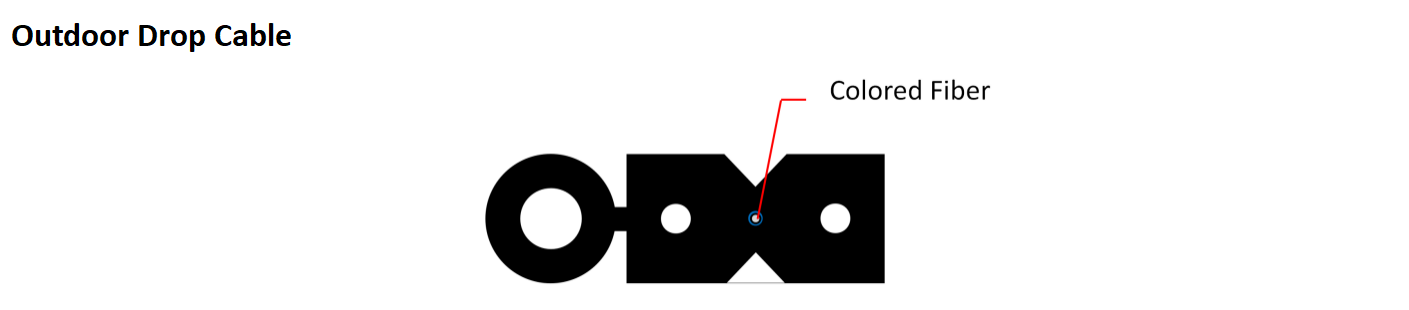

Construção | Descrição |
Contagem de cabos | 1 |
Diâmetro externo da bainha | 2,0*5,0mm |
Resistência à tração mínima admissível | Curto prazo : 1000N Longo prazo : |
Carga de esmagamento mínima permitida ( N/100mm) | Curto Prazo :2000 Longo Prazo : |
Raio de curvatura mínimo | Curto prazo : 20D Longo prazo : |
Temperatura de armazenamento | -20 ~ +60 ℃ |
