Por que os marcadores de cabos ópticos são necessários em redes de fibra óptica?

À medida que as redes de fibra óptica se expandem sob as nossas ruas e paisagens, surge uma crise infra-estrutural invisível: como protegemos e localizamos cabos que não podemos ver? Todos os anos, colisões acidentais com cabos causam milhões de dólares em danos, interrupções de serviços que afectam milhares de utilizadores e potenciais riscos de segurança. A solução reside num sofisticado sistema de marcação multicamadas que cria um escudo protetor em torno dos ativos de fibra óptica enterrados.

Marcadores de cabos ópticos são essenciais
1. Prevenção de danos acidentais

A principal função dos marcadores de cabos é evitar danos a terceiros durante as atividades de escavação. Quer se trate de trabalhos de construção, paisagismo ou manutenção de serviços públicos, qualquer perturbação no solo representa um risco para os cabos de fibra enterrados. Um sistema de marcação abrangente fornece vários níveis de alerta, avisando as escavadeiras com antecedência antes que elas alcancem a infraestrutura crítica.

2. Gestão e Manutenção de Ativos

As empresas de telecomunicações administram vastas redes que abrangem milhares de quilômetros. Sem sistemas de marcação adequados, localizar cabos específicos para manutenção, atualizações ou reparos torna-se uma tarefa demorada e cara. A colocação estratégica de marcadores permite rápida identificação e acesso a segmentos de rede.

3. Conformidade Regulatória

Muitas jurisdições exigem que as concessionárias subterrâneas sejam marcadas de acordo com padrões específicos. A identificação adequada dos cabos garante a conformidade com as regulamentações locais e as melhores práticas do setor, protegendo os operadores de rede contra responsabilidades.

4. Documentação de rede

Os marcadores físicos servem como verificação da verdade para mapas de rede e bancos de dados GIS. Eles fornecem pontos de referência tangíveis que podem durar mais que os registros digitais e permanecer acessíveis mesmo quando os sistemas eletrônicos falham.

A estratégia de marcação multicamadas

Um sistema robusto de marcação de fibra óptica emprega vários produtos de identificação em diferentes profundidades de sepultamento, criando camadas de proteção redundantes. Veja como cada componente funciona junto:

Camada 1: Aviso de superfície (0,3-0,45 m / 12-18 pol.)

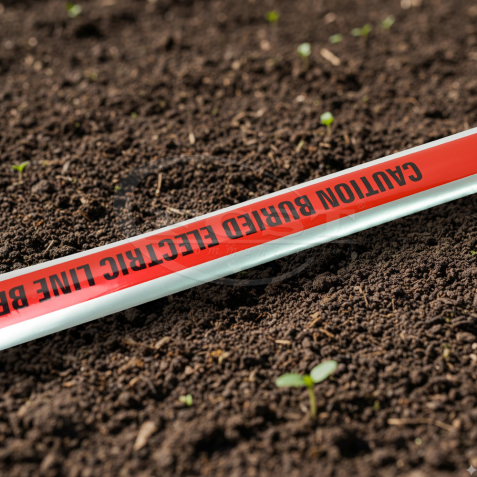

Fita de advertência detectável FCST-DWT

A primeira linha de defesa fica logo abaixo da superfície. A fita de advertência detectável é uma fita de cores vivas (normalmente laranja para telecomunicações) embutida com elementos metálicos. Quando as escavadeiras começam a cavar, elas encontram essa fita primeiro, fornecendo um aviso visual imediato de que há serviços públicos abaixo. Os componentes metálicos permitem que a fita seja detectada por equipamentos eletrônicos de localização, mesmo após anos de sepultamento.

Camada 2: Marcadores próximos à superfície (0,7-1 m / 27,56-39,37 pol.)

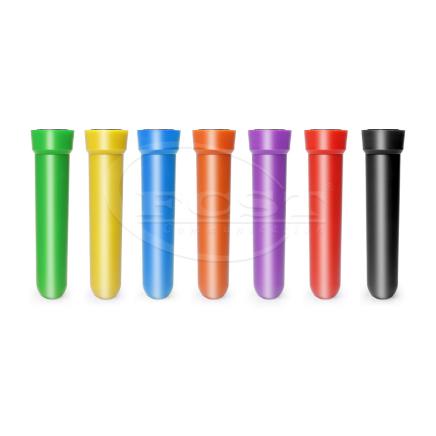

Marcadores de superfície próxima FCST-PUEM3

Esses marcadores cilíndricos fornecem uma camada adicional de alerta para escavações mais profundas. Posicionados na profundidade média do enterramento, eles oferecem uma zona tampão crucial entre a perturbação da superfície e o cabo real. Seu design tubular os torna facilmente detectáveis ​​durante escavações cuidadosas, dando aos trabalhadores um aviso final antes de atingirem o nível do cabo.

Camada 3: Proteção em nível de cabo (1,5-1,7 m / 59,06-66,93 pol.)

Marcador de bola FCST-MB e marcador de disco de alcance estendido FCST-PUEM4

Na profundidade do enterramento do cabo, dois tipos de marcadores fornecem proteção e identificação direta:

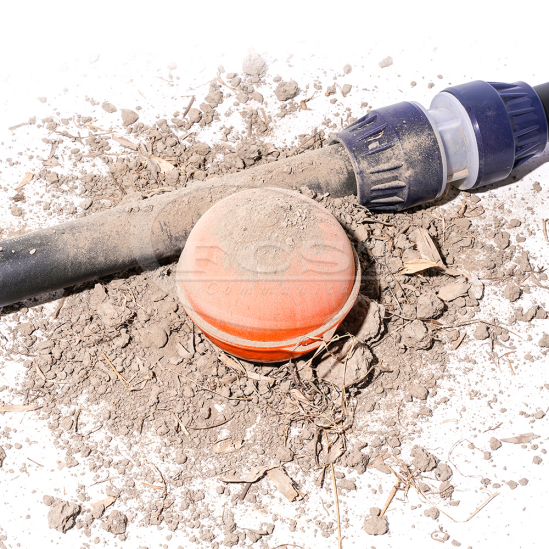

Bolas Marcadoras: Marcadores esféricos que podem ser colocados diretamente sobre ou perto dos cabos, particularmente úteis em pontos de emenda, caixas de junção ou mudanças de direção. A sua forma tridimensional torna-os detectáveis ​​a partir de qualquer ângulo de escavação.

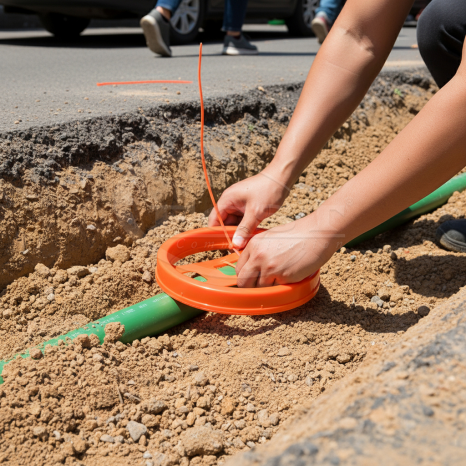

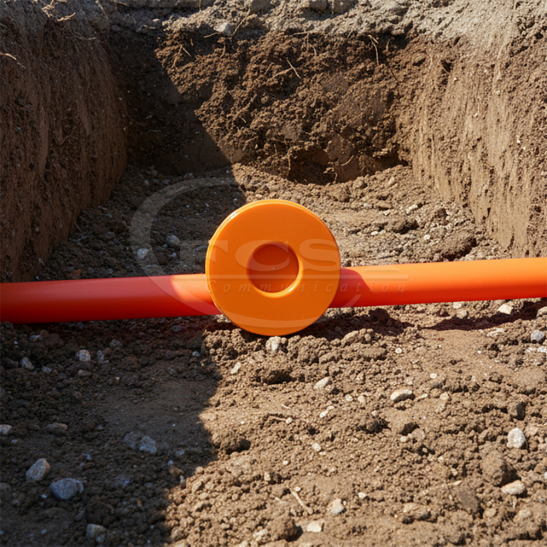

Marcadores de disco de alcance estendido: marcadores planos em formato de disco com áreas de superfície maiores que fornecem detectabilidade máxima para equipamentos de localização eletrônica. Esses marcadores geralmente contêm informações detalhadas sobre a rota do cabo, proprietário e informações de contato.

Camada 4: Identificação subterrânea profunda (2,25-2,8 m / 88,58-110,24 pol.)

Marcadores eletrônicos subterrâneos passivos FCST-PUEM1 e FCST-PUEM2

A camada mais sofisticada consiste em marcadores eletrônicos passivos enterrados em diversas profundidades. Esses dispositivos contêm circuitos eletrônicos que respondem a frequências específicas de equipamentos de localização:

PUEM1 (2,25-2,5m): Posicionados abaixo do nível do cabo, esses marcadores servem como pontos de referência para o mapeamento da rede e fornecem verificação de que os localizadores identificaram o corredor de serviços públicos correto.

PUEM2 (2,4-2,8m): Os marcadores mais profundos do sistema, oferecendo documentação de rede de longo prazo que sobrevive mesmo se os marcadores mais rasos forem perturbados ou removidos durante escavações anteriores.

Os marcadores eletrônicos passivos não requerem baterias ou energia. Eles utilizam princípios de indução eletromagnética, ativando-se somente quando interrogados por equipamento de localização compatível. Cada marcador pode ser codificado com informações específicas sobre tipo de cabo, data de instalação, proprietário e segmento de rede, criando um banco de dados subterrâneo permanente.

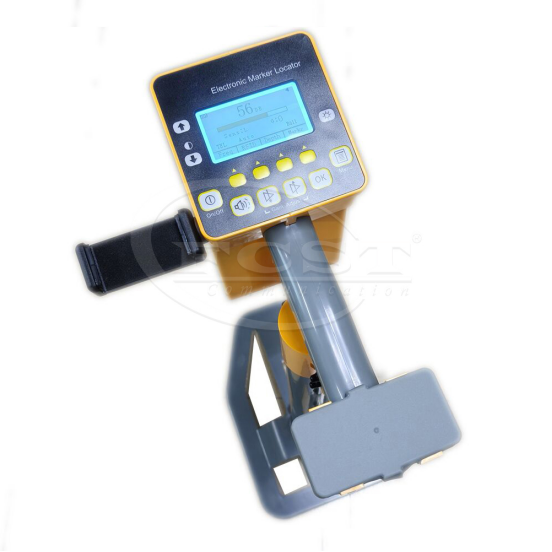

Detecção e localização: Localizador de marcador subterrâneo FCST-UML9000

Todo o sistema de marcação seria inútil sem equipamento de detecção confiável. O Localizador de Marcadores Subterrâneos FCST-UML9000 é um dispositivo portátil que se comunica com marcadores enterrados através de sinais eletromagnéticos. Os operadores varrem o dispositivo sobre a superfície do solo e ele os alerta sobre a presença, profundidade e informações codificadas dos marcadores abaixo.

Esta tecnologia permite:

· Levantamentos pré-escavação para mapear locais de utilidades

· Verificação de registros de rede

· Localização rápida de segmentos de rede específicos

· Tempo e custos de escavação reduzidos

· Maior segurança do trabalhador

Aplicações e benefícios no mundo real
Projetos de infraestrutura urbana
Em ambientes urbanos densos, onde diversas concessionárias compartilham corredores estreitos, a localização precisa dos cabos é crítica. O sistema de marcação multicamadas permite que as escavadeiras distingam os cabos de telecomunicações das linhas de água, gás e elétrica, reduzindo o risco de identificação incorreta.

Expansão da Rede Rural

À medida que as redes de fibra se expandem para áreas rurais, o desafio de relocalizar cabos instalados anos antes torna-se significativo. Os marcadores eletrônicos passivos proporcionam confiabilidade a longo prazo, permanecendo detectáveis ​​décadas após a instalação, quando os marcadores de superfície podem ter sido perturbados por atividades agrícolas.

Resposta de Emergência

Durante desastres naturais ou reparos de emergência, a localização rápida dos cabos pode significar a diferença entre horas e dias de restauração do serviço. Os marcadores eletrônicos permitem que as equipes de resposta identifiquem e acessem rapidamente segmentos críticos da rede sem escavação extensa.

Economia de custos

Embora o investimento inicial em sistemas de marcação abrangentes possa parecer substancial, o custo de um único cabo de fibra muitas vezes excede o custo de marcação para um segmento inteiro do projeto. Além dos custos de reparação, as interrupções do serviço podem resultar em responsabilidades substanciais e perda de receitas.

Melhores práticas de instalação

Para máxima eficácia, a instalação do marcador deve seguir estes princípios:

Redundância: Nunca confie em um único tipo de marcador. Combine marcadores de superfície, físicos e eletrônicos.

Posicionamento estratégico: Instale marcadores em intervalos regulares (normalmente de 150 a 300 pés), em todas as mudanças de direção, pontos de emenda e cruzamentos de estradas.

Profundidade adequada: certifique-se de que cada tipo de marcador esteja instalado na profundidade especificada para criar camadas de aviso distintas.

Documentação: Registre locais de marcadores e informações codificadas em bancos de dados de rede, mas reconheça que marcadores físicos servem como backup quando os registros estão incompletos ou imprecisos.

Materiais de qualidade: Use marcadores projetados para sobrevivência subterrânea a longo prazo, resistentes à umidade, produtos químicos e estresse físico.

Desenvolvimentos Futuros

A tecnologia de marcadores continua a evoluir. Os desenvolvimentos emergentes incluem:

Marcadores codificados por GPS que fornecem coordenadas geográficas precisas.

Marcadores com armazenamento estendido de dados para informações detalhadas da rede.

Integração com GIS e sistemas de gerenciamento de rede.

Alcances de detecção e recursos de profundidade aprimorados.

Materiais marcadores ambientalmente sustentáveis.

Conclusão

Os marcadores de cabos ópticos representam um componente crítico, mas muitas vezes esquecido, da infraestrutura de fibra óptica. Ao implementar um sistema abrangente de marcação multicamadas – desde fitas de advertência de superfície até marcadores eletrônicos profundos – os operadores de rede protegem seus investimentos substanciais, garantem a confiabilidade do serviço e promovem práticas seguras de escavação.

À medida que cresce a nossa dependência das telecomunicações de alta velocidade, aumenta também a importância de proteger a infra-estrutura física que torna possível a conectividade. O custo modesto da marcação adequada dos cabos é uma apólice de seguro contra falhas catastróficas, garantindo que as redes invisíveis sob os nossos pés permanecem invisíveis com segurança até que precisemos de as encontrar.

Num mundo cada vez mais conectado, estes guardiões silenciosos enterrados abaixo da superfície desempenham um papel essencial: proteger os cabos que nos ligam a todos.

---------------------------------------------------------------------------------------------------------------------------------------------------------------
