Erpu
FCST
300
Visão geral do produto
O conector de parada final do microduto de 27 mm foi desenvolvido para conectar microdutos entre si. Nosso sistema permite uma conexão e desconexão rápidas e fáceis do microduto. A robusta resistência à construção dos conectores a forças de alta pressão, permitindo que eles sejam usados em aplicações diretas enterradas (DB). O corpo transparente permite uma inspeção visual fácil do cabo no conector.
P Roduct Vantagens
- Para microdutos de 27 mm.
- Instalação Easy 'push-in '.
- Corpo transparente cristalino.
-95% do material é feito de não-metal.
-Testado de acordo com EN 50411-2-8: 2009.
- Design reforçado. Ele pode atender aos aplicativos do banco de dados.
- Anéis de travamento para evitar a remoção acidental do conector.
Especificações do produto
Construção | Descrição |
Microduto para conexão | HDPE de polietileno |
Fluido | Ar com sistema de sopro |
Pressão de trabalho | 25 bar |
Alta resistência à pressão (segurança) | > 50bar |
Usuário l ife | 25 anos |
Temperatura de trabalho | -45 ℃/+50 ℃ |
Temperatura de transporte e armazenamento | -10 ℃/+50 ℃ |
Temperatura de instalação | -10 ℃/+50 ℃ |
Temperatura de sopro recomendada | -15 ℃/+35 ℃ |
Classe de proteção | IP68 |
De acordo com os padrões | DIN EN 50411-2-8, Rohs Alcançar |
Perguntas frequentes
P: Quais padrões da indústria os conectores Microduct atendem?
A: EN 50411-2-8: Conectores de microdutos Especificações do produto
EN 61300-2-38:2006, Método A: Desempenho de vedação
EN 61300-2-38:2006, Método B: Perda de pressão
EN 61300-3-1: Aparência visual
EN 61300-2-4: Retenção de microdutos
EN 61300-2-10: Resistência ao esmagamento
EN 60794-1-2:2003, Método E4: Impacto
EN 61300-2-33: Reentradas
EN 61300-2-22: Mudança de temperatura
EN 61300-2-23:1997, Método 2: Imersão em água
EN 61300-2-26: Névoa salina
EN 61300-2-34: Resistência química
EN 50411-2-8: Anexo C: Resistência a alta pressão
EN 50411-2-8: Anexo D: Teste de instalação
EN 50411-2-8: Anexo E: Força de inserção
EN 60529: IP 68
EN 61386-22: Teste de fio incandescente a 750 ℃
EN 61386-24: Sistemas de conduítes enterrados no subsolo
P: Onde os conectores Microduct são vendidos atualmente?
R: Principais regiões: Europa, África, Sudeste Asiático, América do Sul, América do Norte.

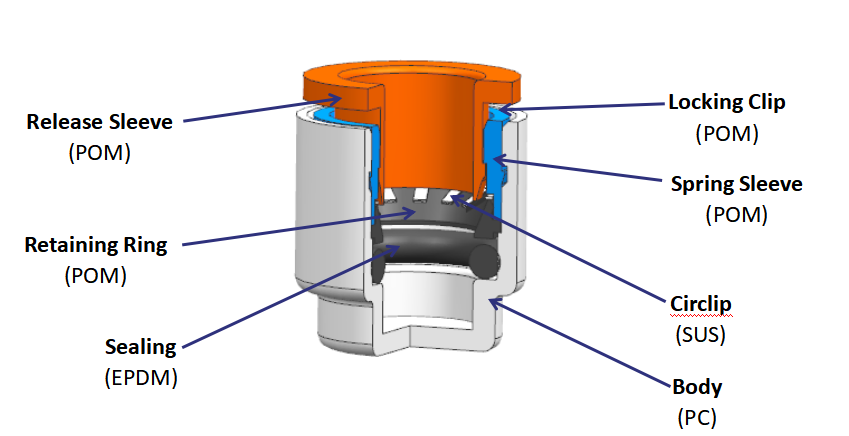

P: Quais são as principais composições dos componentes do conector de microduto
R: O corpo principal da junta é branco transparente e feito de material de liga de PC.
O anel de vedação está localizado na parte superior do corpo principal, apresentando estrutura e elasticidade em forma de anel preto.
O anel de retenção, a luva amarela e o anel de retenção juntos formam o 'conjunto da luva de mola', que realiza as funções de transmissão e fixação de força.
A manga amarela tem uma estrutura farpada e é usada para suportar a principal força de tração.
O anel de retenção e o botão foram integrados no design, melhorando a estabilidade estrutural e reduzindo o número de componentes.
Todos os componentes do anel não vedante são feitos de plástico rígido, enquanto as luvas amarelas e os anéis de retenção são moldados por injeção POM.
