Métodos de enrolamento de fibra óptica após emenda

O enrolamento de fibra é uma tecnologia e também uma arte. O método científico de enrolamento de fibra pode tornar o layout da fibra razoável e eliminar a quebra da fibra causada pela extrusão. As fibras ópticas são frágeis. Ângulos de curvatura excessivos danificarão ou até quebrarão as fibras ópticas, causando interrupção da comunicação. A conexão de fibras ópticas deve passar por múltiplos fechamentos de emenda de fibra.

Depois que os engenheiros de comunicação concluem a emenda da fibra óptica na caixa do gabinete de emenda de fibra, eles precisam enrolar as fibras ópticas uma por uma para que não possam ter ângulos de curvatura excessivos que afetarão as telecomunicações normais . Eles também exigem que as fibras ópticas sejam bonitas e organizadas para facilitar futuras manutenções. Portanto, é necessário evitar o enrolamento das fibras em ninhos de pássaros; enrolar bem a fibra é um trabalho meticuloso que exige muita paciência e não permite desleixos. Antes do enrolamento da fibra, o cabo óptico e o pigtail devem ser pré-processados, e o cabo óptico e o pigtail devem ser abertos primeiro. A etapa principal é calcular o comprimento reservado e depois emendar a fibra óptica . A taxa de sucesso da emenda da fibra óptica é muito importante, pois uma vez que a emenda falha, ela deve ser repetida, resultando em comprimentos reservados desiguais e tornando todo o disco insatisfatório. O método científico de enrolamento de fibra pode tornar o layout da fibra óptica razoável, com baixa perda adicional e resistir ao teste do tempo e de ambientes agressivos.

Regras F ou Fibra Enrolada

A regra é enrolar a fibra uma vez após cada emenda e encolhimento térmico de uma ou várias fibras ópticas em uma luva de fibra óptica ou fibras ópticas em um cabo óptico de direção de ramificação.

Vantagens: Evita a confusão de fibras ópticas entre capas de proteção de fibra ou entre diferentes cabos ópticos de ramificação, tornando-as razoavelmente dispostas, fáceis de disco e desmontagem e mais fáceis de manter no futuro.

Métodos de lubrificação de fibra óptica​ ​​

1) Primeiro o meio e depois os dois lados, ou seja, primeiro coloque as mangas termorretráteis na ranhura de fixação uma a uma e depois processe as fibras restantes em ambos os lados. Isto ajudará a proteger as juntas da fibra óptica e evitar possíveis danos causados ​​pelo enrolamento da fibra. Este método é comumente usado quando o espaço reservado da bandeja de emenda de fibra do fechamento de emenda de fibra óptica é pequeno e a fibra óptica é difícil de enrolar e fixar.

2) Comece a enrolar a fibra de uma extremidade, ou seja, enrole a fibra de um lado, fixe o tubo termorretrátil e depois processe a fibra restante do outro lado. A posição de colocação eficaz pode ser selecionada de forma flexível de acordo com o comprimento da fibra restante em um lado, o que é conveniente e rápido e pode evitar curvas acentuadas e pequenos círculos.

3) Para lidar com situações especiais, como quando as fibras ópticas individuais são muito longas ou muito curtas, elas podem ser enroladas separadamente na extremidade. Se possuir dispositivos ópticos especiais, pode ser manuseado separadamente. Se for compartilhada com fibra óptica comum, deve ser colocada levemente sobre a fibra óptica comum e um amortecedor deve ser adicionado entre as duas para evitar quebra da fibra causada pela extrusão. E o pigtail de dispositivos ópticos especiais não deve ser muito longo.

4）De acordo com a situação real, uma variedade de discos de fibra gráfica são usados. De acordo com o comprimento da fibra restante e o tamanho do espaço de fechamento reservado, enrole-a naturalmente e não puxe com força.

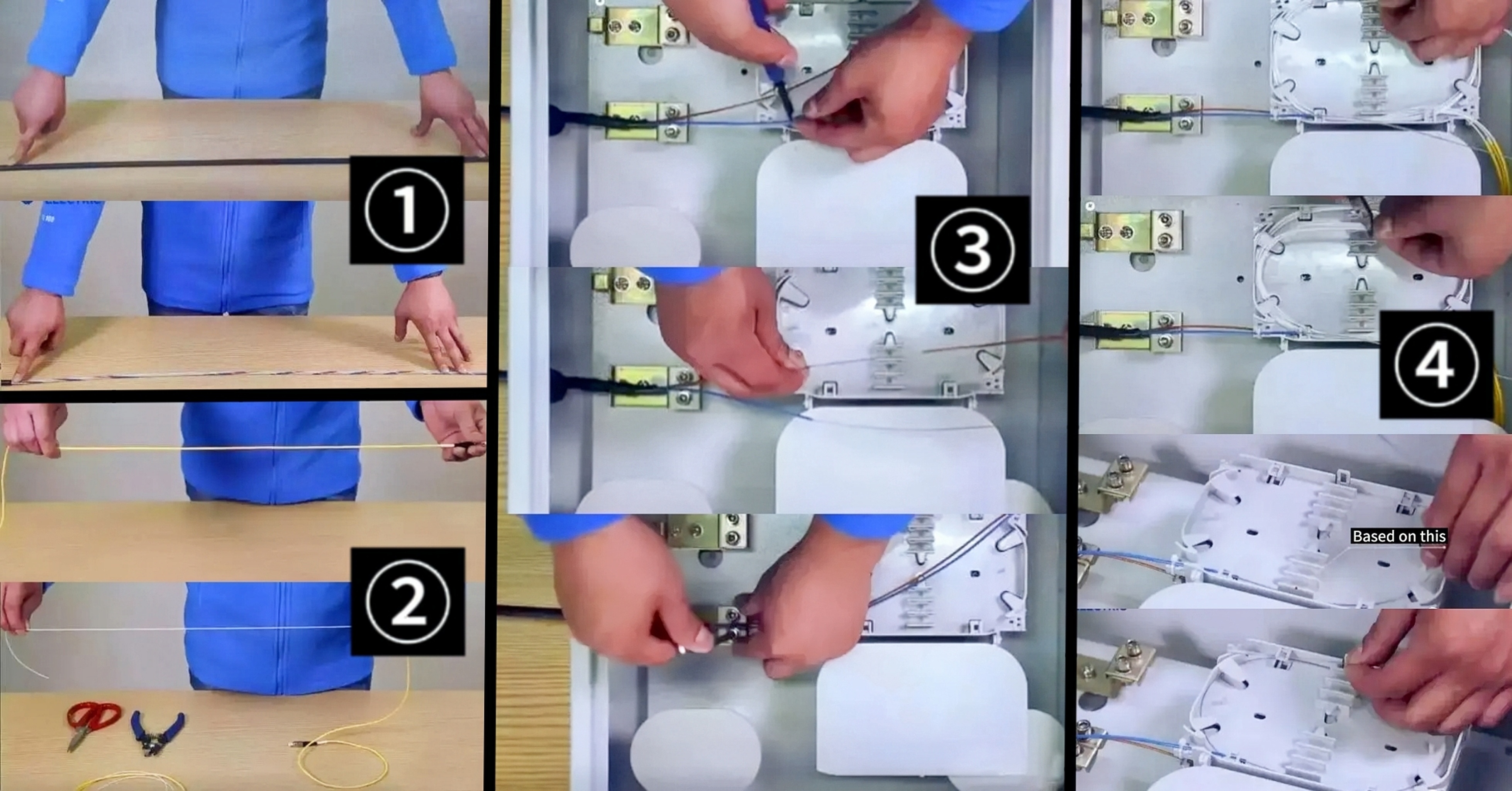

Exemplo de fibra enrolada​

①Pré-tratamento do cabo óptico, o comprimento da decapagem do cabo óptico é de 60-100cm e 4cm são reservados para o núcleo reforçado.

② Pré-tratamento pigtail, comprimento de decapagem 60-100cm, ou de acordo com as condições da caixa de distribuição óptica e caixa divisora ​​óptica.

③Fixar a fibra óptica e a parte central reforçada da fibra óptica; descolar o tubo do fardo, deixando 2cm entre a parte descarnadora e o laço e o ponto fixo; use álcool para limpar o óleo de silicone, fixe o tubo do feixe e não aperte excessivamente.

④Número ímpar de bobinas. Tome 3 turnos como exemplo e use turnos ímpares. Reserve metade das voltas ímpares dos dois lados, reserve 1,5 volta e corte o excesso de fibra. Pré-enrole os pigtails reservando metade das voltas ímpares. Reserve o pigtail e corte o excesso do pigtail.
