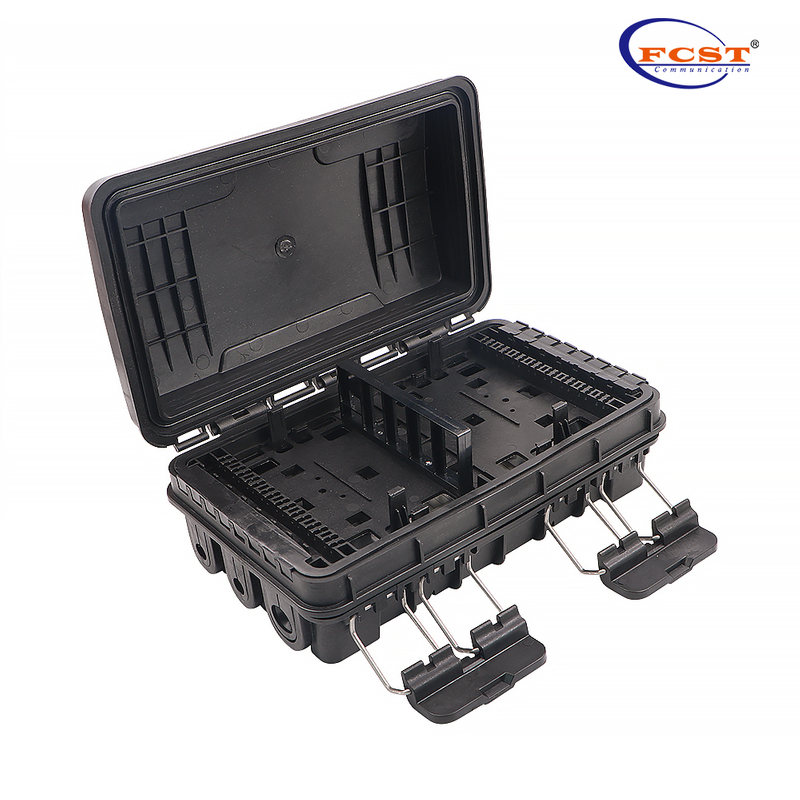

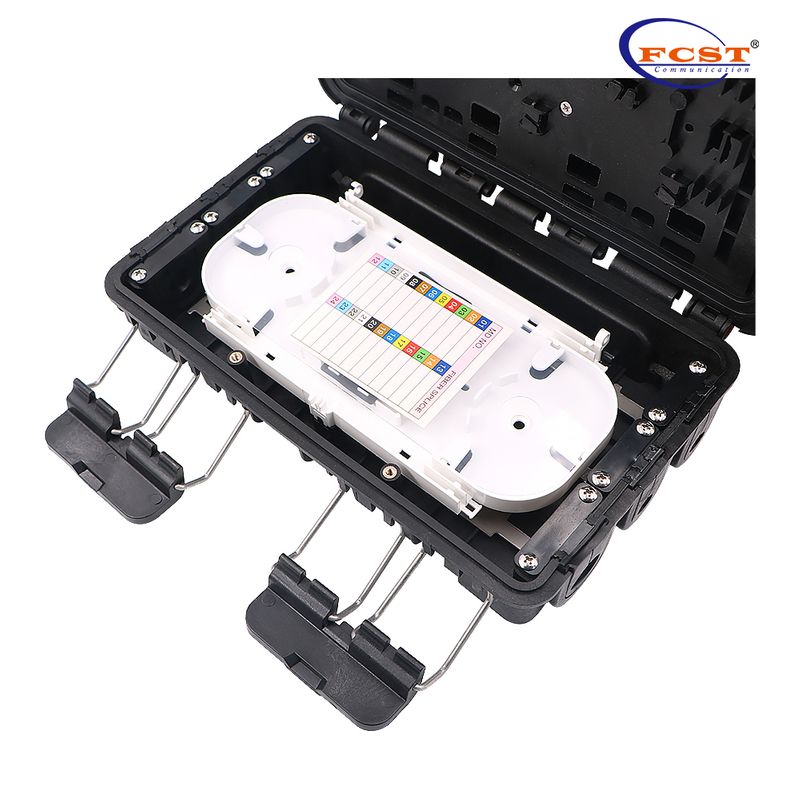

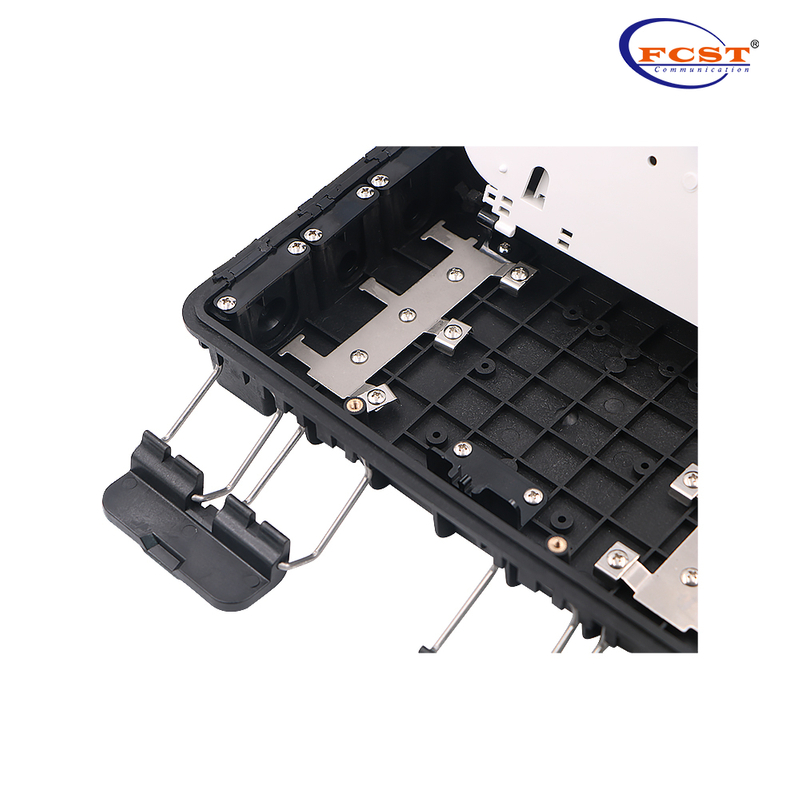

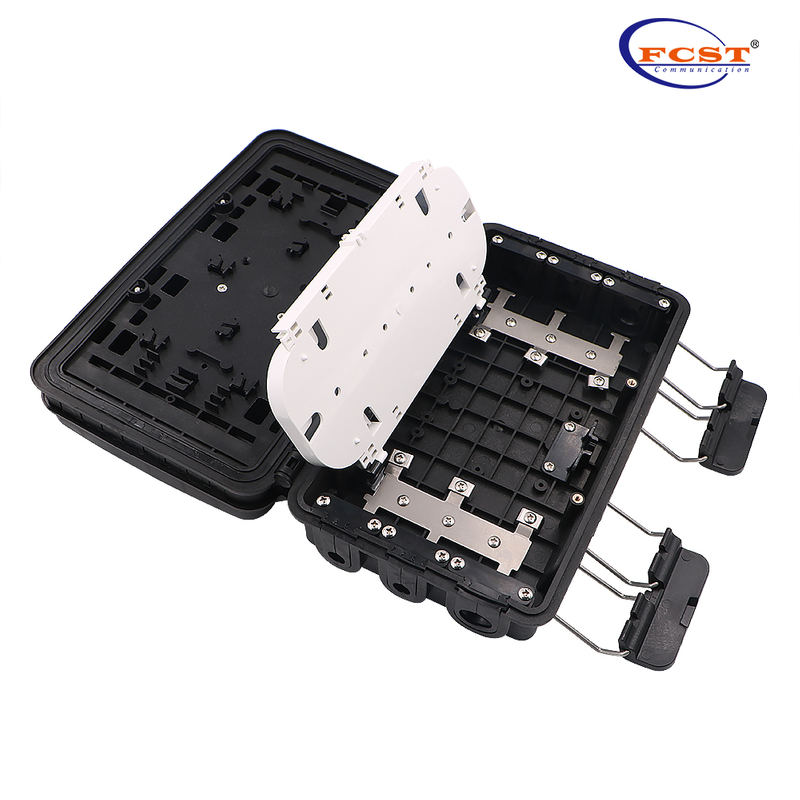

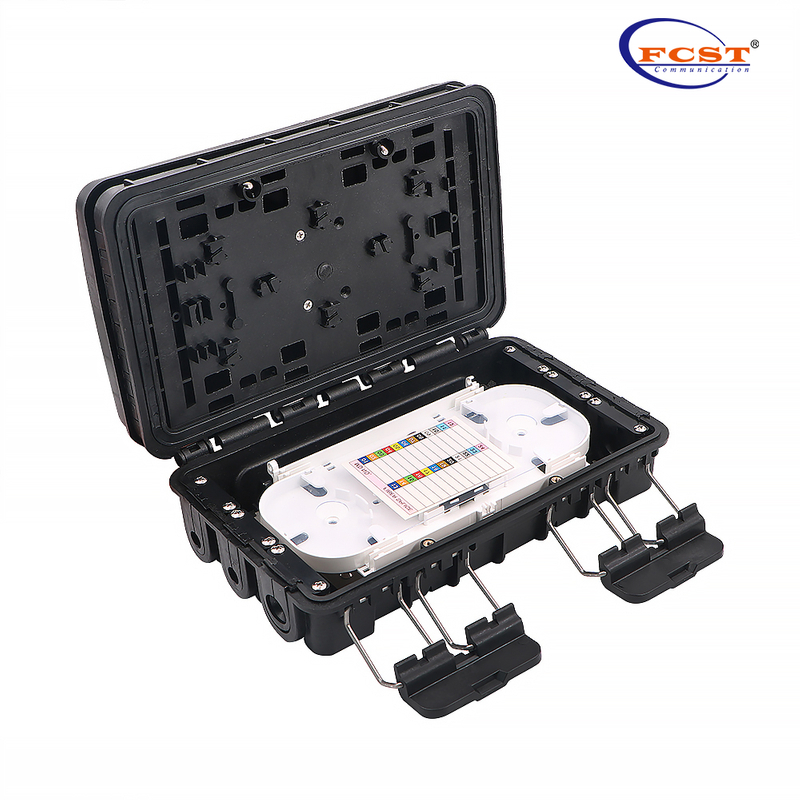

Recursos do produto
l O fecho de fibra é feito de plástico resistente a impactos de alta qualidade e possui uma interface de usuário padrão que pode ser reaberta. Pode acomodar dois módulos LGX divisor PLC 1x8 ou tipo tubo de aço;
l Função anti-ultravioleta, anti-impacto e à prova d'água;
l Placa giratória exclusiva, ângulo de rotação ≥ 180 °, área de fusão e área de distribuição são mais óbvias, reduzindo o cruzamento do cabo;
l O cabo de fibra óptica pode entrar e sair da caixa sem cortar o cabo.
Especificações do produto
Modelo | FCST01143 |
Dimensão (mm) | 285*175*110 |
Diâmetro do cabo (mm) | Φ 7- φ 18 |
Porta de cabo | 2 portas redondas de 8-20mm, 4 peças de cabo redondo de 5-16mm, 16 peças Portas de cabo pendente de 3-7 mm |
Taxa máxima de divisão | Divisor de tubo de aço 2pcs 1x8 |
Máx. adaptador Número do | 18 pcs |
Máx. Emenda T ray | 1 unidade |
Máx. Fusion União S | 24 núcleos |
Parâmetros Técnicos
l Raio de curvatura da fibra óptica: ≥40mm.
l Perda adicional da bandeja de emenda: ≤0,1dB .
l Faixa de temperatura: -40°C ~ +60°C.
l Antipressão lateral: ≥2000N/10cm Resistência ao impacto:
≥20N.m Classe de proteção: IP65.
Procedimento de instalação

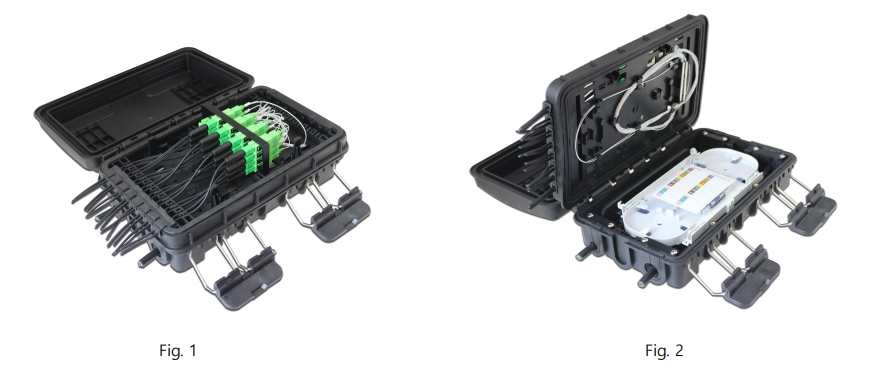

Abra a caixa, instale os adaptadores no suporte plástico. (Ver fig. 1)
Retire a capa externa, a capa interna, o tubo solto do cabo, remova a pasta de enchimento de óleo de dentro do cabo, mantenha o comprimento da fibra de 1-1,6 m e o núcleo de aço de 30-50 mm; insira o cabo alimentador pela entrada e trave com aro, placa de resistência para fixar o núcleo da fibra. O excesso de cabo óptico é enrolado na parte inferior e o cabo de fibra óptica fundido é introduzido na bandeja de fibra. O cabo de fibra óptica supérfluo será fixado e armazenado na parte inferior da caixa, coloque o cabo na bandeja de emenda. (Ver fig. 2)
Insira os conectores do cabo drop no adaptador do módulo divisor (lado da saída), depois fixe o cabo nas ranhuras de fixação e, em seguida, através da vedação de borracha para retirar o cabo. (Ver. Fig. 3)
Insira o pigtail do cabo na ranhura de fixação e, em seguida, passe pela borracha de vedação da saída para retirar o cabo.
Feche a tampa, encaixe a fivela para completar a instalação, instale os ganchos de metal e depois conecte o cabo aéreo.
Serviços de design e personalização
l O gabinete de emenda de fibra óptica oferece serviço em todo o processo, desde o projeto até o produto e o cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
