FCST01139
FCST
FCST01139
Descrição do produto
O invólucro de fibra óptica é usado como ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, ao mesmo tempo, fornece proteção e gerenciamento sólidos para a construção da rede FTTx.
Recursos do produto
l Estrutura totalmente fechada.
l Material: PC+ABS ，à prova de umidade, à prova de água, à prova de poeira, antienvelhecimento, nível de proteção até IP65.
l Preso para cabos de alimentação e cabo de gotas, fibra de fibra, fixação, armazenamento, distribuição ... etc. tudo em um.
l Os patch cords trançados ，de cabo ，passam pelo próprio caminho sem perturbar uns aos outros, instalação do adaptador SC tipo cassete e fácil manutenção.
l O painel de distribuição pode ser virado para cima, o cabo alimentador pode ser colocado pela porta de expressão, fácil de manutenção e instalação.
l O gabinete pode ser instalado na parede ou em poste, adequado para uso interno e externo.
Especificações do produto

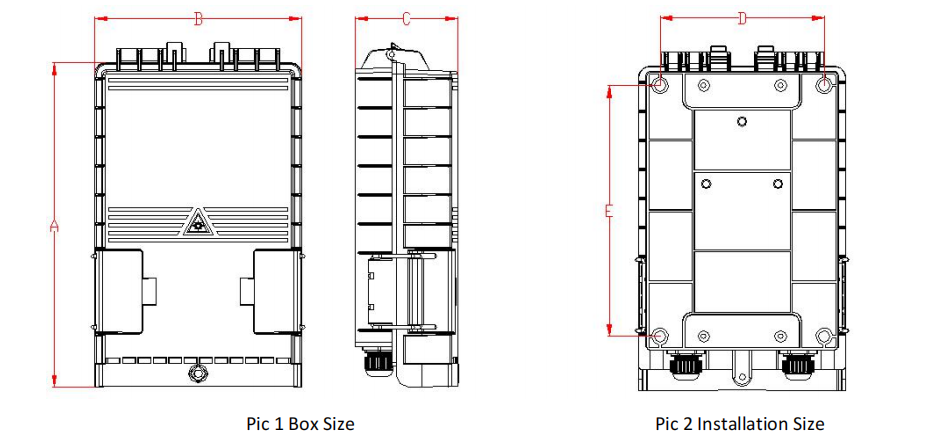

Modelo | Tamanho ( foto 1 ) | Capacidade máxima | Tamanho da instalação (foto 2 ) | ||
AxBxC(mm) | divisão | emenda | CLP | ExDxC (mm) | |
FCST01139 | 274*175*82 | 16 | 16 | 1/8*2 | 184.5*140*80 |
Requisito ambiental
Temperatura de trabalho:-40°C ~ +60°C
Umidade relativa:≤85% ( +30℃ )
Pressão atmosférica: 70KPa ~ 106Kpa
Ficha técnica principal
Perda de inserção: ≤0,2dB
Perda de retorno UPC:≥50dB
Perda de retorno APC:≥60dB
Vida útil de inserção e extração: > 1000 vezes
Ficha técnica à prova de trovões
O dispositivo de aterramento é isolado com o gabinete, a resistência de isolamento é inferior a 2MΩ/500V ( DC );
IR≥2MΩ/500V
A tensão suportável entre o dispositivo de aterramento e o gabinete não é inferior a 3000V ( DC ) /min, sem punção ，, sem flashover;U≥3000V

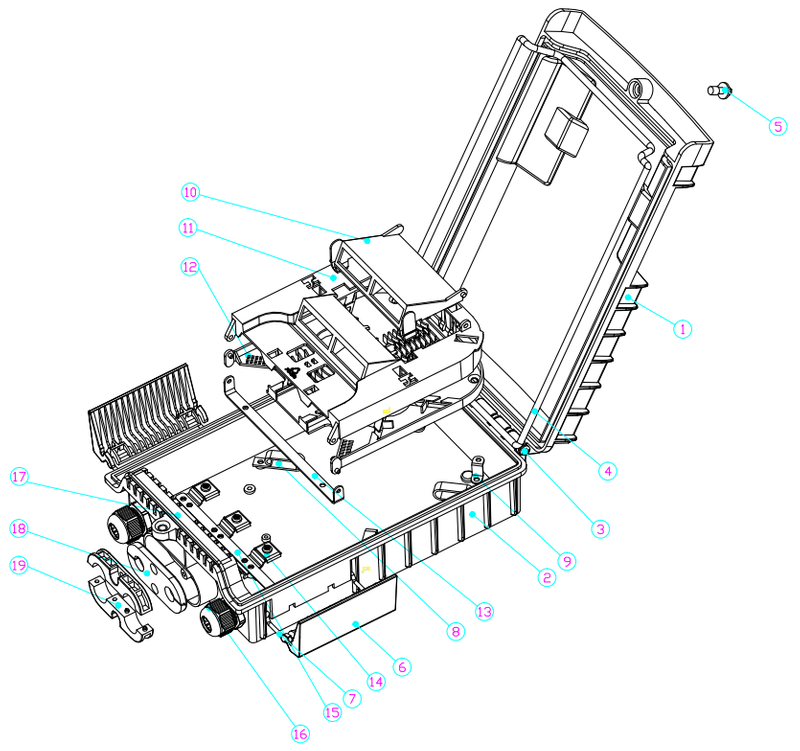

Estrutura do produto
1 | Tampa 16W |
2 | Base de 16W |
3 | Parafuso de conexão |
4 | Mar de borracha |
5 | Parafuso trancado |
6 | Clipe de porta 8B/12D |
7 | Suporte de conexão do clipe de porta 8B/12D |
8 | Anel de laço |
9 | O suporte fixo da aba t |
10 | Placa flip tipo C FDB0212E |
11 | Placa giratória tipo FB0212E B |
12 | FDB0212E Placa flip tipo A |
13 | Suporte giratório |
14 | Fixador de fibra FDB026H |
15 | FDB0212E Suporte de aterramento |
16 | PG13.5 Bloqueador à prova de água |
17 | FDB0216W Tapete de saída de cabos |
18 | Tipo E link-2 |
19 | Link tipo E -1; Caminhos de cabos |
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
