FCST01136
FCST
FCST01136
Vantagens do produto
l O fecho de fibra Inline é feito de plástico resistente a impactos de alta qualidade e possui uma interface de usuário padrão que pode ser reaberta.
l Pode acomodar dois módulos LGX divisor PLC 1x8 ou tipo tubo de aço;
l Função anti-ultravioleta, anti-impacto e à prova d'água;
l Placa giratória exclusiva, ângulo de rotação ≥ 180 °, área de fusão e área de distribuição são mais óbvias, reduzindo o cruzamento do cabo; O cabo de fibra óptica pode entrar e sair da caixa sem cortar o cabo.
Parâmetros Técnicos
l Raio de curvatura da fibra óptica: ≥40mm Perda adicional da bandeja de emenda: ≤0,1dB.
l Faixa de temperatura: -40°C ~ +60°C.
l Antipressão lateral: ≥2000N/10cm Resistência ao impacto: ≥20N.m.
lClasse de proteção: IP65.
Especificações do produto
Construção | Descrição |
Máx. Capacidade | Único : 96 núcleos |
Material | PP+GF |
Dimensão (mm) | 285*175*90 |
Entradas/tomadas | 3/3 |
Instalação | Pólo/Aéreo/Bueiro |
Porta de cabo | 2 portas redondas de 8-20mm, 4pcs cabo redondo de 5-16mm |
Diâmetro do cabo de fibra | Φ 7 mm ~ φ 18 mm |
Número de bandejas | 4 |
Capacidade da bandeja | 24F |
Procedimento de instalação

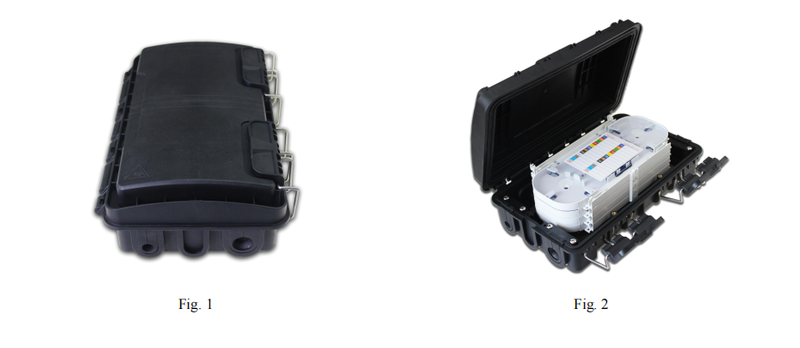

Retire a jaqueta externa, a jaqueta interna, o tubo solto do cabo, remova a pasta de enchimento de óleo de dentro do cabo, mantenha o comprimento da fibra de 1-1,6 m e o núcleo de aço de 30-50 mm; insira o cabo alimentador pela entrada e trave com aro, placa de resistência para fixar o núcleo da fibra. O excesso de cabo óptico é enrolado na parte inferior e o cabo de fibra óptica fundido é introduzido na bandeja de fibra. O cabo de fibra óptica supérfluo será fixado e armazenado na parte inferior da caixa, coloque o cabo na bandeja de emenda. (Ver fig.1)
Conduza uma extremidade do cabo no tubo termorretrátil nas ranhuras de emenda por fusão, aqueça adequadamente para tornar a fibra e o tubo de proteção integrados em um, e o conector de fibra óptica protegido é encaixado na ranhura da fiação; coloque a capa de PVC para evitar cair. (Veja a fig. 2)
Lista de embalagem
Corpo principal | 1 conjunto |
L = tubo tampão de fibra nua de 400 mm | 2 peças |
Aro / braçadeira | 2 peças |
Gravata de náilon 3x100 | 10 peças |
Tubo termoencolhível L=60mm | 2-72 unidades (configuração sob demanda) |
Manual do usuário | 1 unidade |
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l O gabinete de fibra óptica oferece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
