FCST01163
FCST
FCST01163

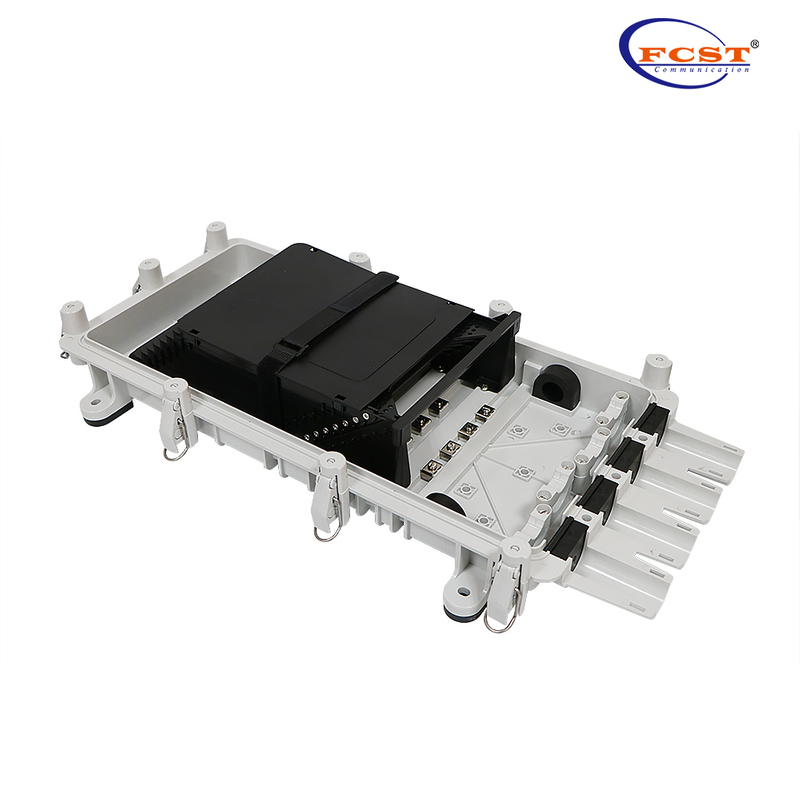

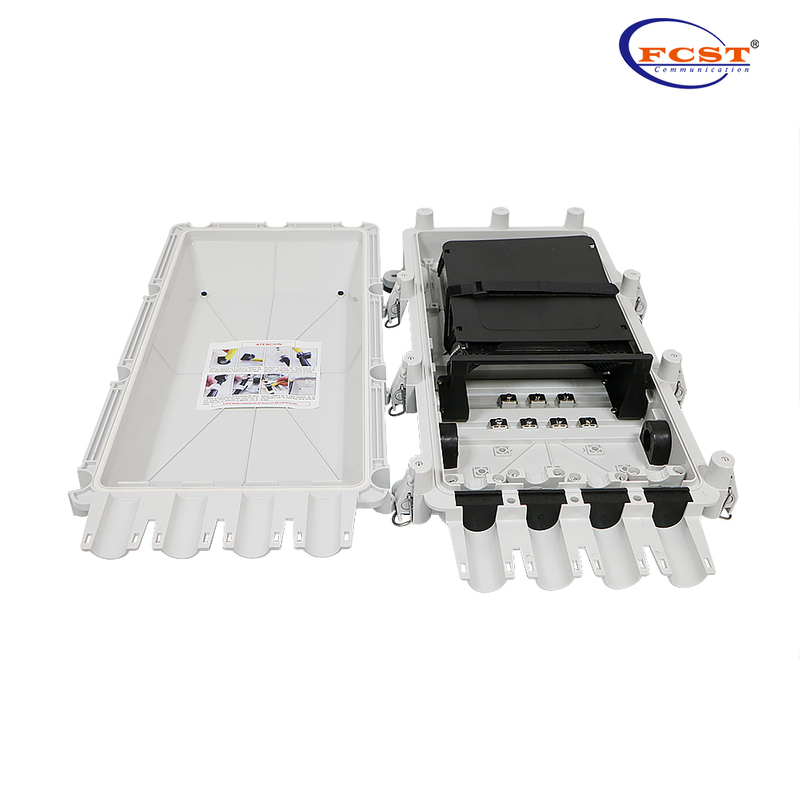

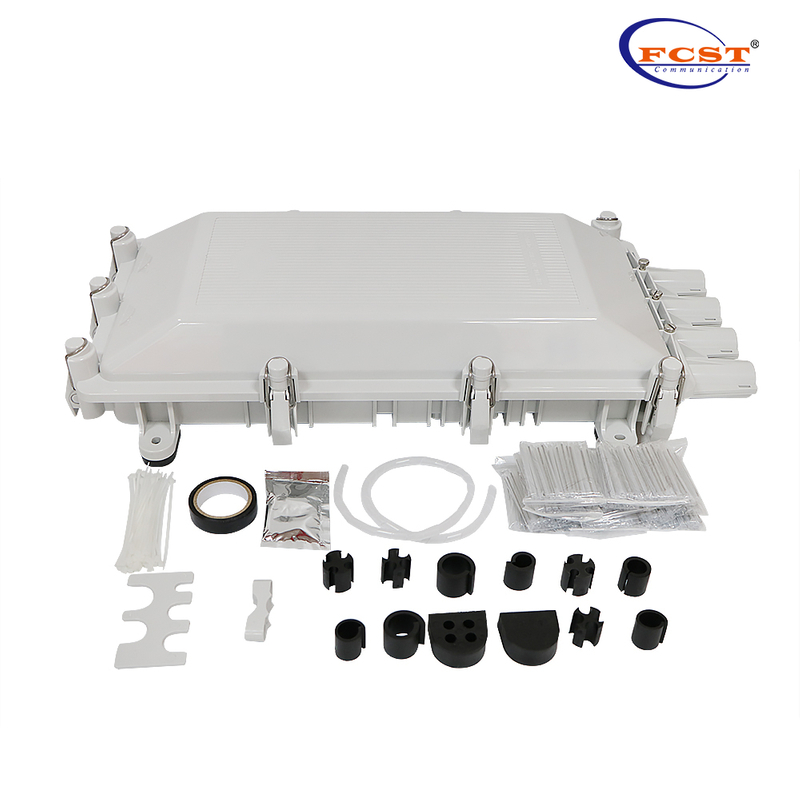

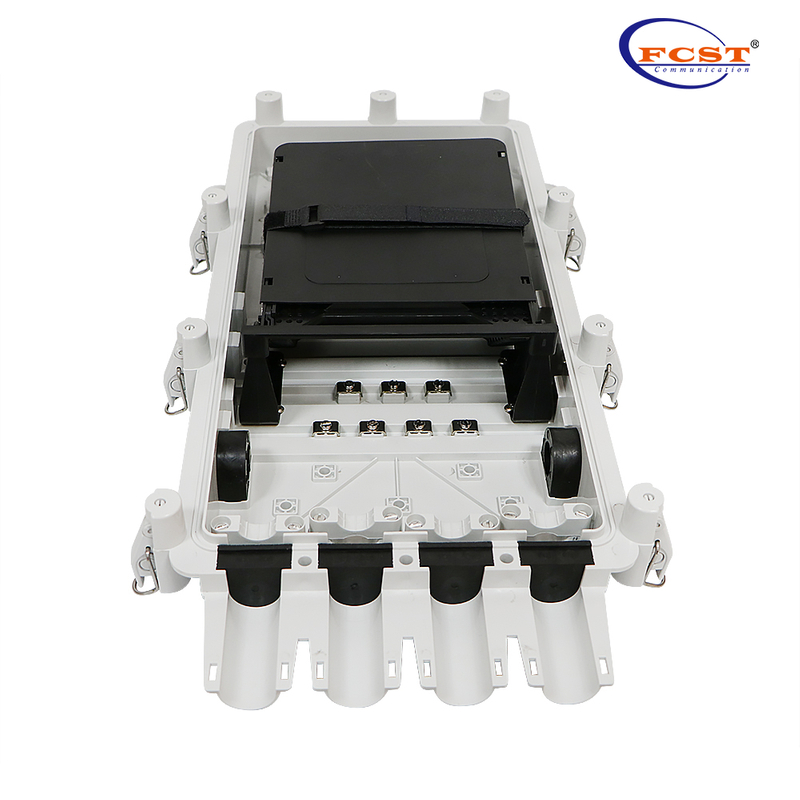

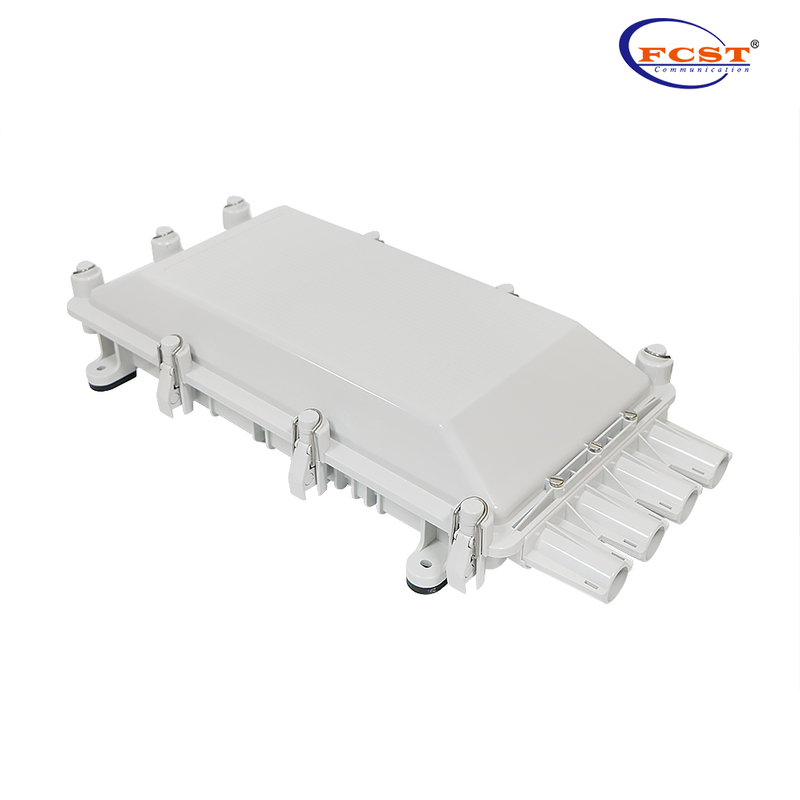

Visão geral do produto
O fechamento de emenda é uma caixa de junção universalmente acessível que permite a continuidade e a segregação de cabos ópticos de média capacidade usados na implantação de energia óptica e redes de energia
Transporte.O design da caixa permite a continuidade mecânica dos elementos de tração dos cabos e protege fibras, juntas e dispositivos ópticos facilitando a organização de emendas e armazenamento do excesso de fibra.A caixa é hermética e resistente às intempéries.
Vantagens do produto
l Possui 4 acessos de cabos independentes em uma extremidade. Cada um deles permite a entrada individualizada de menos dois cabos multifibras de média capacidade (entradas duplas) e até 6 cabos ópticos de pequena capacidade (7mm.).
l A tampa de fecho é completamente montada e removida sem necessidade de ferramentas especiais graças ao fecho hermético tipo clipe.
l A vedação dos cabos de acesso à caixa é realizada através de juntas de borracha com entradas pré-cortadas.
l Diâmetro dos cabos de entrada/saída de 22 a 7 mm. Máximo de 256 fusões FO (camada dupla).
l Bandejas de emenda retangulares largas e de fácil acesso com abas extensíveis para melhor
l armazenamento de fibra até 32 FO (camada dupla). Tanto o bloco de suporte como as bandejas individuais permitem o giro de 90º e seu encaixe em posições fixas para facilitar a instalação.
l As caixas podem ser abertas, fechadas e manipuladas sem interromper os circuitos de funcionamento. Permite unir e segregar cabos sem necessidade de cortar todas as fibras bem como o armazenamento adequado dos tubos e/ou excesso de fibras dos cabos.
l Tensão axial Carga do cabo> D / 45 mm x 1000 N. D: diâmetro do cabo. 1 hora de cabo. Deslocamento do cabo <3mm
Especificações do produto
Construção | Descrição |
Máx. Capacidade | 256 Fibras |
Material | Base e Caixa Policarbonato de alta resistência. Cor cinza claro |
Dimensão (mm) | 290*555*109 |
Cabo sem entrada | 4 |
Instalação | Montagem em poste/montagem na parede/antena |
Material da bandeja | Policarbonato +ABS. Preto |
Bandeja de emenda | 8F |
Peso líquido ( g ) | 3400 |
Tipo de divisor de plc | Divisor de tubo |
Informações de embalagem
Construção | Descrição |
Dimensão externa （ L*W*H ） mm | 400*200*140 |
Peso/PC （ KGS ） | 3.2 |
Tamanho da caixa （ l*w*h ） mm | 740*200*140 |
Qty/ctn （ PCS ） | 10 |
Peso/CTN （ KGS ） | 34.1 |
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
