Fale sobre o princípio de design dos conectores de micro dutos

O Conector Micro Duto , como acessório indispensável para a conexão do Microduto, percorre toda a construção de sopro de ar. Hoje, mostrarei como os engenheiros combinam os problemas encontrados na construção real ao projetar produtos para produzir um produto perfeito.

Antecedentes Técnicos

O conector de micro duto tradicional possui uma estrutura de janela aberta. Depois de instalado no subsolo, é muito fácil que sujeira entre no interior do produto, prejudicando a vedação. Quando ocorre um vazamento de ar, é necessário substituir o produto por um novo, o que consome muito tempo e muita mão de obra. Em segundo lugar, a estrutura da janela aberta torna necessário engrossar a espessura da parede do produto, de modo que o volume do produto também é maior e a demanda por matéria-prima também aumenta.

Destaques da atualização técnica

O ajuste de atualização é caracterizado pelo fato de que: o corpo tubular é fornecido com uma ranhura anular, a face da extremidade inferior da luva plástica tubular é inserida na extremidade do corpo, as abas salientes na parede externa da luva plástica são inseridas e presas na ranhura, e há dois anéis na luva plástica. Degrau, a borda externa de um anel de retenção em forma de anel é pressionada no degrau próximo à face da extremidade inferior da luva de plástico, um botão é inserido na luva de plástico, a aba elevada na parede externa do botão é pressionada no degrau próximo à face da extremidade superior da luva de plástico, a parte inferior do botão A face final é pressionada no anel de retenção; quando o Micro-duto é inserido na luva plástica, o Micro-duto passa através do anel de retenção e o anel interno do anel de retenção encosta na parede externa do Micro-duto. Em comparação com a janela aberta, adota-se a janela oculta, o que reduz a entrada de sujeira no produto e melhora muito a vida útil do produto. Seu tamanho pequeno é conveniente para instalação suave e uso em locais estreitos.

Instalação

Para explicar o ajuste técnico de forma mais clara, a seguir apresentaremos brevemente os desenhos anexos que precisam ser usados ​​na descrição. Obviamente, os desenhos anexos na descrição a seguir são apenas os desenhos estruturais do produto. para concluir a instalação do produto. (Link do vídeo de operação: https://www.youtube.com/watch?v=Maqs-fd_24I )

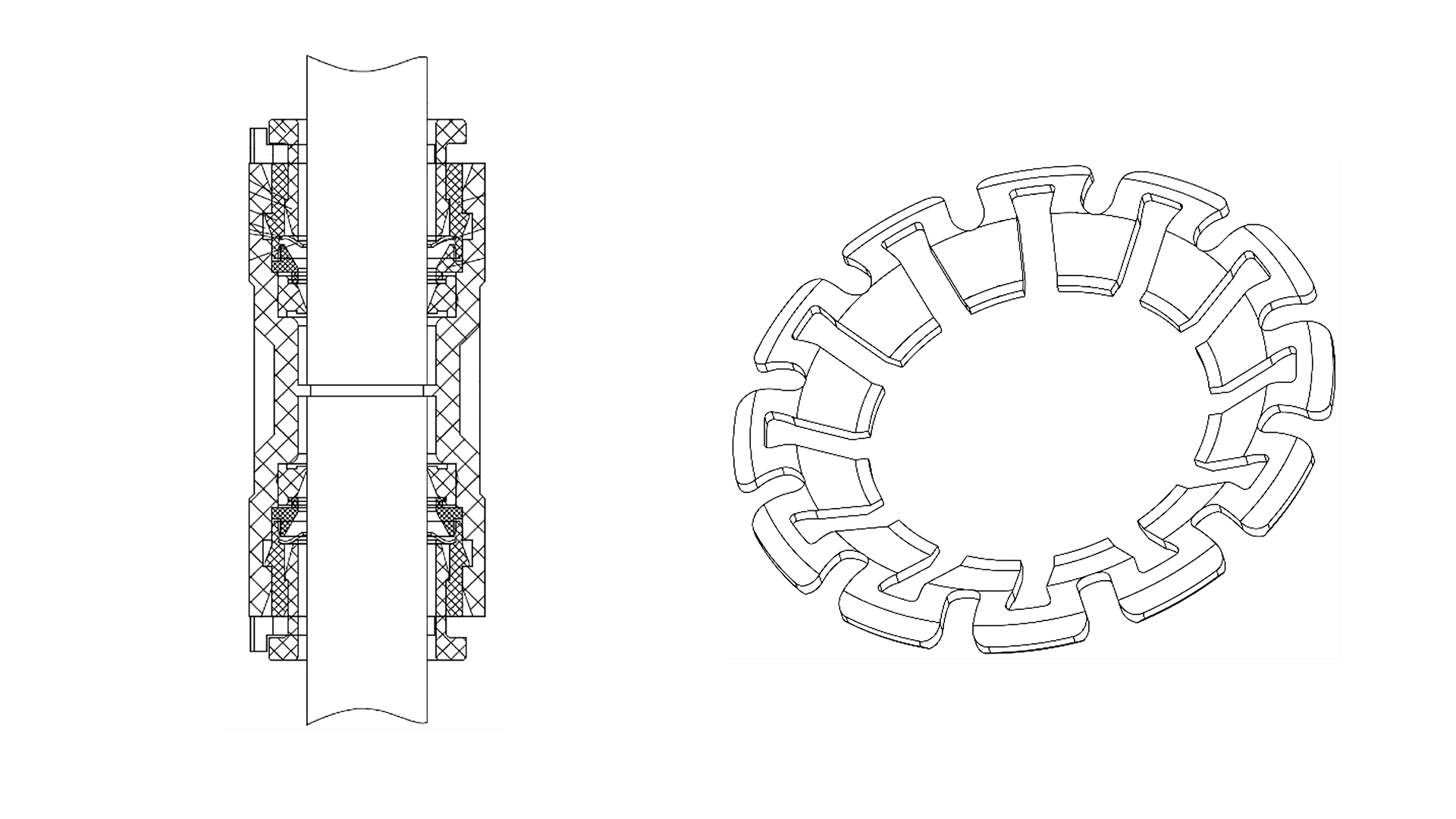

Figura 1. Detalhes do produto

O design inteligente da janela embutida em forma de ranhura pode não apenas garantir resistência suficiente do produto, mas também reduzir bastante o volume do produto. E não são necessárias ajudas adicionais durante a instalação. O interior do produto utiliza uma fechadura metálica de aço inoxidável. A pressão máxima pode chegar a 28bar, o que atende à situação em que o gás de alta pressão não cairá pela conexão. Para indicadores de teste detalhados, consulte ' Quais testes de CQ são necessários para o Micro Duct Connector fora da fábrica '

Fim

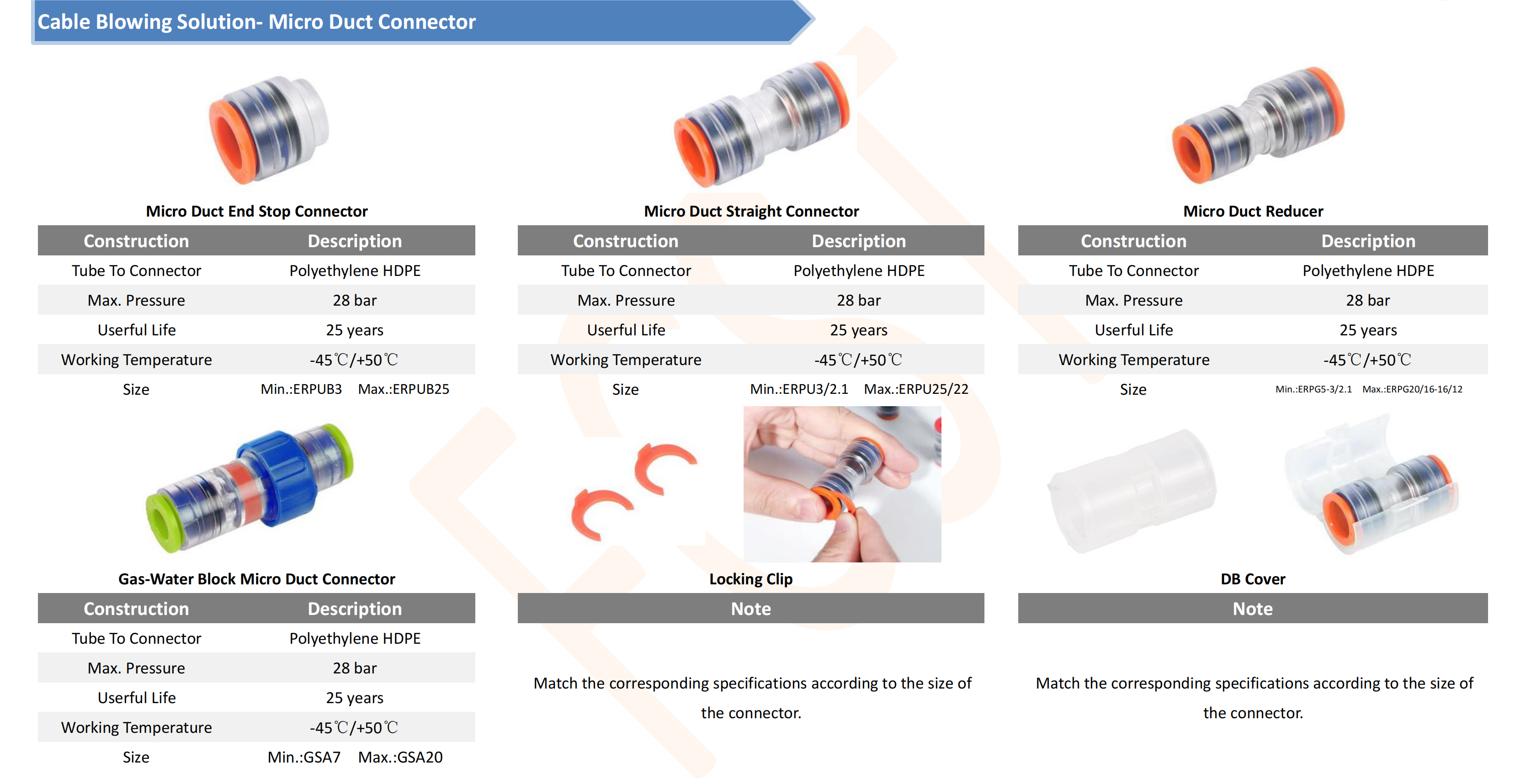

Figura 2. Conectores de micro dutos
