Compreendendo a resistência da fibra óptica: uma análise multidimensional

A fibra óptica é a espinha dorsal das redes de comunicação modernas, reconhecida pela sua capacidade de transmitir dados a longas distâncias com perdas mínimas. Embora o seu desempenho na transmissão de dados seja frequentemente celebrado, a resistência física da fibra óptica é igualmente crítica para a sua fiabilidade e durabilidade em diversas aplicações. Este artigo investiga os fatores que afetam a resistência da fibra óptica, incorporando teorias científicas como estatísticas de Weibull, mecânica de fratura e teoria de corrosão sob tensão para fornecer uma análise abrangente e baseada em dados.

1. Propriedades dos materiais

A resistência da fibra óptica depende principalmente do material do núcleo, normalmente vidro de sílica.

Resistência intrínseca: O vidro de sílica pura teoricamente tem uma resistência à tração inerente de até 10 GPa. No entanto, esta resistência só é alcançável em fibras sem defeitos.

Distribuição Weibull: O modelo estatístico Weibull é amplamente utilizado para descrever a variabilidade de resistência das fibras de vidro. De acordo com a teoria de Weibull, a resistência da fibra óptica segue uma distribuição de probabilidade, influenciada pelo tamanho e distribuição dos defeitos superficiais. A resistência característica ( σ₀ ) e o módulo de Weibull (m) são parâmetros-chave na avaliação da confiabilidade da fibra. Um módulo Weibull mais alto indica menor variabilidade e resistência mais previsível.

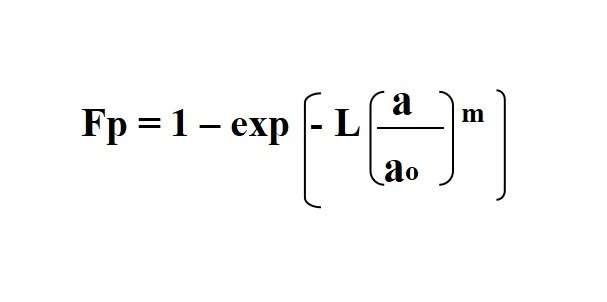

Fórmula Weibull para Força Óptica

2. Processos de Fabricação

A forma como as fibras ópticas são fabricadas afeta significativamente sua resistência mecânica.

Mecânica de fratura na trefilação: Durante o processo de trefilação da fibra, mesmo pequenas flutuações de temperatura ou tensão podem criar microfissuras na superfície da fibra. Essas microfissuras atuam como concentradores de tensão, reduzindo a resistência à tração. A mecânica da fratura ajuda a prever como essas trincas se propagam sob tensão, enfatizando a necessidade de controle preciso do processo.

Aplicação de revestimento: A aplicação de revestimentos poliméricos durante a fabricação atenua o efeito de falhas superficiais. Os revestimentos aplicados adequadamente distribuem a tensão de maneira mais uniforme, retardando a propagação de trincas.

Teste Weibull no Controle de Qualidade: Os fabricantes usam rotineiramente a análise Weibull para garantir que as fibras atendam aos critérios de resistência, fornecendo garantia estatística da confiabilidade do produto.

3. Fatores Ambientais

As condições externas são um fator importante no desempenho da fibra a longo prazo.

Teoria da corrosão sob tensão: O vidro de sílica exposto ao vapor de água sofre corrosão sob tensão, onde a umidade ambiental reage com as ligações de sílica sob tensão. Isso enfraquece a fibra ao longo do tempo, um processo descrito pelo parâmetro de corrosão sob tensão (n). Fibras com valores de n mais elevados apresentam melhor resistência à degradação ambiental.

Ciclagem Térmica: Mudanças repentinas de temperatura podem induzir tensões internas que levam ao crescimento de fissuras. As medições de resistência à fratura fornecem informações sobre a capacidade da fibra de resistir a esse estresse térmico.

Degradação UV: A exposição prolongada aos raios UV degrada os revestimentos de polímero, reduzindo a capacidade da camada protetora de amortecer o estresse no núcleo da fibra.

Ilustradas estão regiões de diferentes propagações de fissuras sob fissuração por corrosão sob tensão. Na região I, a propagação da trinca é dominada pelo ataque químico das ligações deformadas na trinca. Na região II, a propagação é controlada pela difusão do produto químico na fissura. Na região III, a intensidade do estresse atinge seu valor crítico e se propaga independente do ambiente.

4. Estressores Operacionais

O manuseio e o ambiente operacional das fibras ópticas impactam diretamente sua resistência.

Raio de curvatura crítico: A tensão de flexão pode amplificar falhas superficiais, levando à propagação de trincas. O raio de curvatura crítico é calculado usando o módulo de elasticidade e a resistência à fratura da fibra. Seguir os raios de curvatura recomendados pelo fabricante é essencial para evitar falhas.

Carga de tração: Forças de tração excessivas durante a instalação podem causar deformação irreversível ou fratura imediata. Modelos analíticos que combinam resistência à tração e taxa de tensão fornecem diretrizes para limites de instalação seguros.

Resistência à abrasão: A abrasão induzida por fricção reduz a resistência da fibra ao longo do tempo. Isto pode ser medido através de testes de fadiga dinâmica, que avaliam o desempenho da fibra sob repetidos ciclos de tensão.

5. Melhorando a resistência do sistema com conectores de microdutos FCST

Embora os conectores de microdutos não aumentem diretamente a resistência intrínseca das fibras ópticas, os conectores de microdutos FCST aumentam significativamente a confiabilidade e a robustez dos sistemas de fibra:

Distribuição de tensão: Ao fixar as fibras dentro do duto, os conectores distribuem a tensão mecânica de maneira mais uniforme, reduzindo a probabilidade de tensão concentrada que pode propagar rachaduras.

Vedação Ambiental: Os conectores de microdutos FCST evitam a entrada de vapor de água e contaminantes, mitigando os efeitos da corrosão sob tensão.

Integridade Mecânica: Esses conectores protegem as fibras de forças externas, como cargas de flexão e tração, garantindo durabilidade a longo prazo em ambientes agressivos.

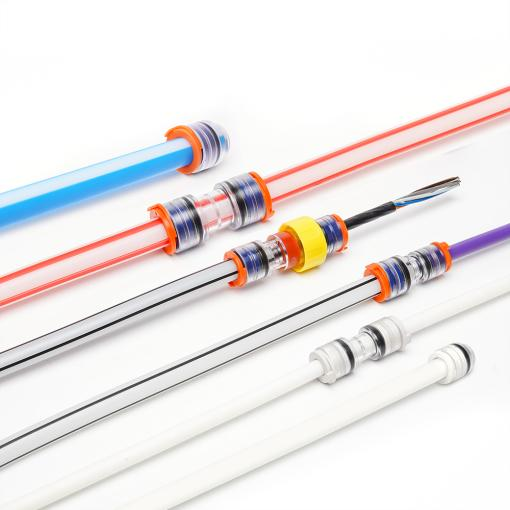

7/3,5mm 12/10mm 14/10mm Micro Duto Conector Reto para Conectores de Microduto Telcome

6. Envelhecimento a longo prazo

O envelhecimento, ou perda gradual de resistência, é um processo inevitável influenciado tanto pela exposição ambiental quanto pelo estresse operacional. Os modelos de envelhecimento Weibull ajudam a prever a probabilidade de falha das fibras ao longo do tempo, orientando os fabricantes na definição de expectativas realistas de vida útil.

Conclusão e recomendações

Aproveite modelos científicos: aplique estatísticas de Weibull, mecânica de fratura e teoria de corrosão sob tensão para avaliar e melhorar a resistência da fibra.

Melhore a precisão da fabricação: Empregue medidas avançadas de controle de qualidade, como testes Weibull, para garantir confiabilidade.

Use componentes de proteção: incorpore conectores de microdutos FCST para reduzir estresses ambientais e mecânicos.

Garanta o manuseio adequado: Siga as diretrizes do setor quanto ao raio de curvatura, limites de tração e proteção contra abrasão.

Ao integrar estes princípios científicos com medidas de proteção robustas, como conectores de microdutos FCST , os sistemas de fibra óptica podem alcançar maior confiabilidade, maior vida útil e melhor desempenho em diversas aplicações.

Referências

Weibull, W. (1951). 'Uma função de distribuição estatística de ampla aplicabilidade.' Journal of Applied Mechanics.

Gramado, BR (1993). Fratura de Sólidos Frágeis. Imprensa da Universidade de Cambridge.

Michalske, TA e Freiman, SW (1982). 'Um modelo de corrosão sob tensão para materiais frágeis.' Journal of the American Ceramic Society.

Especificações e dados técnicos do conector de microduto FCST (2023).
