FCST080622
FCST
FCST080622
Resumo do Produto

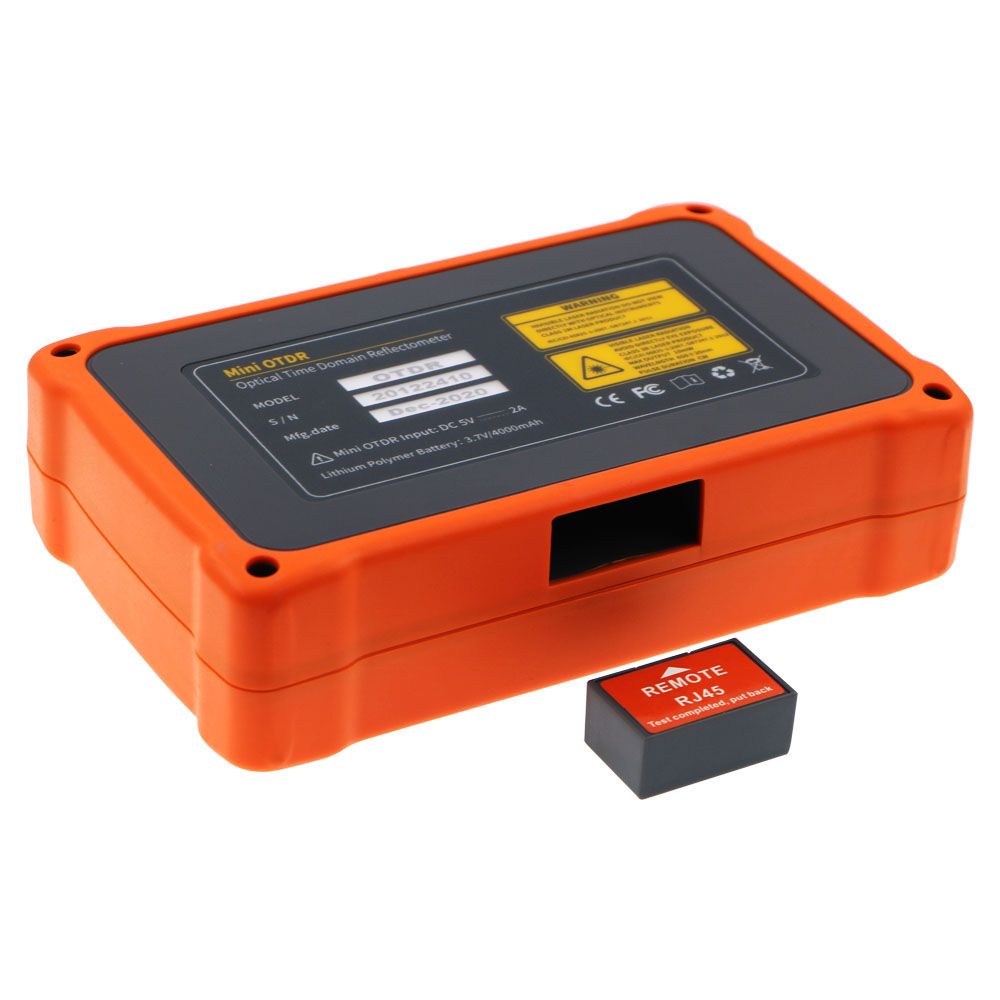

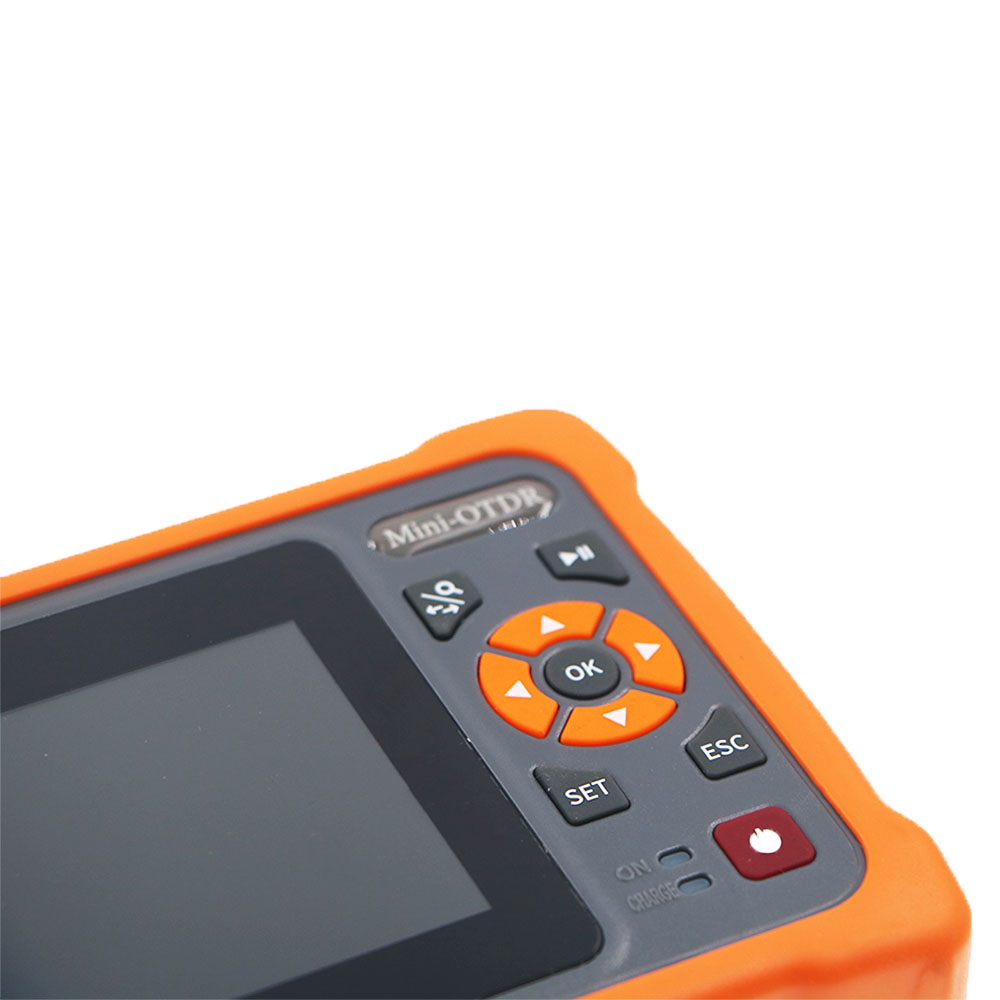

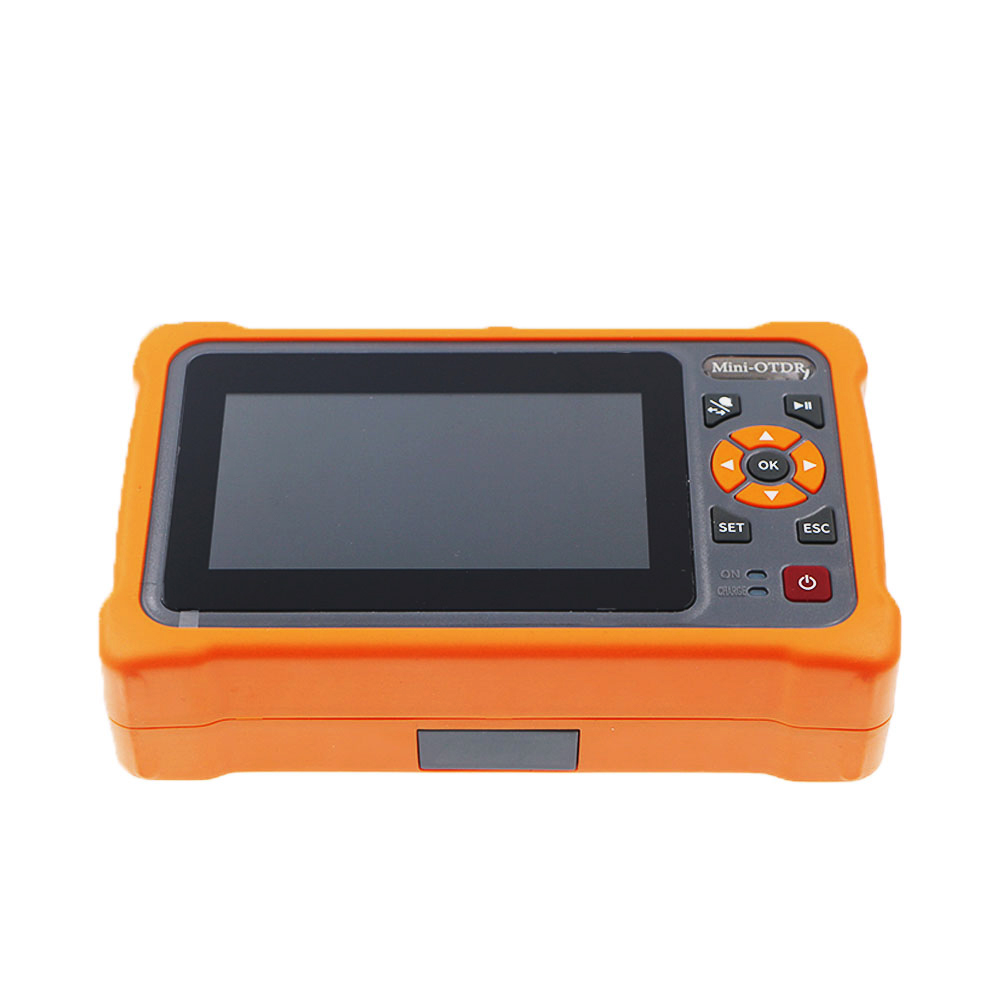

FCST080622 Mini OTDR Adote tela de toque capacitiva de 4,3 polegadas. Integra 12 funções, como o OTDR Auto, especialista OTDR, Mapa de Eventos, OPM, RJ45 Cable Tracker e "nível do computador " Gerenciamento de arquivos para atender a vários requisitos de teste em diferentes ocasiões. O Mini-Pro Otdr possui uma faixa dinâmica máxima de memória de 26dB, 8G e pode armazenar mais de 200.000 curvas; Ele está equipado com bateria de lítio de polímero de alta densidade de 4000mAh, gerenciamento inteligente de economia de energia, tempo de medição de mais de 8 horas e suporte à fonte de alimentação e carregamento do banco de energia.
FCST080622 Mini OTDR Series são usadas para medir o comprimento, perda, qualidade da conexão e outros parâmetros da fibra óptica. É amplamente utilizado em FTTX, construção secundária de engenharia de rede de backbone, teste de manutenção e reparo de emergência e medição de produção de fibra e cabo ópticos.
produtos Vantagens
l OTDR especialista: Medição profissional, curva/lista/mapa são exibidas simultaneamente.
l OPM suporta CW/270/330/1K/2KHz Identificação de frequência.
l LS suporta saída CW/ Modulação com potência de saída ajustável.

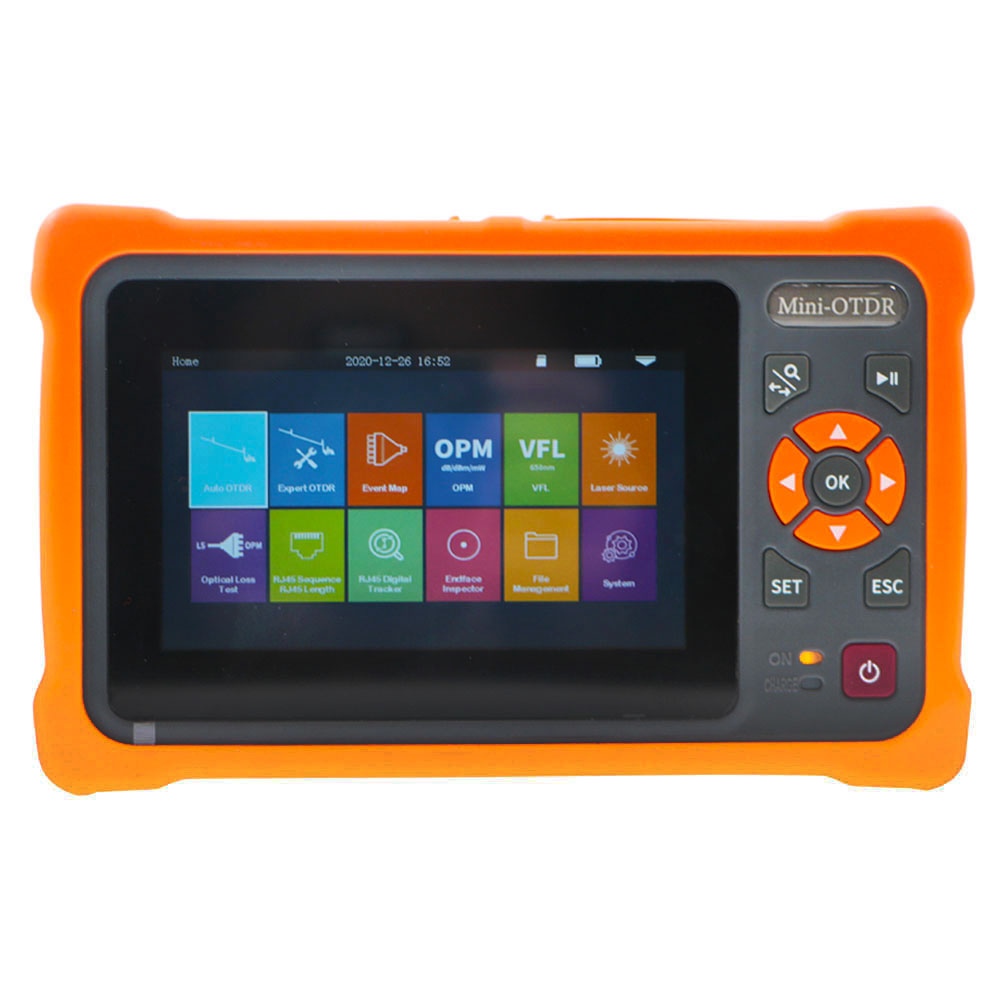

l Auto OTDR, especialista OTDR, Mapa de Eventos, OPM, LS, VFL, RJ45 Rastreador de cabo, sequência de cabo RJ45, comprimento do cabo RJ45, detecção de face final, lanterna Teste de perda óptica.
l Auto OTDR: sem configurações complexas, um teste de chave.
l VFL e LS podem ser executados em segundo plano, a tarefa múltipla pode ser operada simultaneamente.
l Rastreador de cabo RJ45 do radar digital, capacidade anti-campeão mais forte.
l RJ45 Teste de sequência de cabos/comprimento do cabo, até 300m.
l Captura de tela de um clique, fácil de salvar a interface.
especificações do produto(OTDR)
Construção | Descrição | |||
Modelo | Fcst080622-S | Fcst080622-D | Fcst080622-F1 (Teste ao vivo) | Fcst080622-F2 (Teste ao vivo) |
Comprimento de onda | 1550nm | 1310/1550nm | 1310nm | 1550nm |
Faixa dinâmica | 24dB | 26dB/24dB | 26dB | 24dB |
Tipo | G.652 SM | |||
Zona cega de eventos | 2,5m | |||
ATT Blind Zone | 8m | |||
Faixa de teste | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||
Largura do pulso | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||
Precisão da variação | ±(1m+intervalo de amostra+0,005%× Distância do teste) | |||
Linearidade | ≤0,05dB/dB | |||
Pontos de amostra | 16k ~ 128k | |||
Resolução da amostra | 0,05m ~ 8m | |||
Resolução de perdas | 0,001dB | |||
Limiar de perda | 0,20dB | |||
Resolução da faixa | 0,001m | |||
Índice de refração | 1,00000 ~ 2,00000 | |||
Precisão de reflexão | ± 3dB | |||
Formato de arquivo | Formato de arquivo padrão da SOR | |||
Análise de perda | Método de 4 pontos /método de 5 pontos | |||
Nível de segurança a laser | Classe ⅱ | |||
Conector | FC/UPC(SC intercambiável、St) | |||
Taxa de atualização | 3Hz(TIPO.) | |||
Multitarefa | Apoiar |
OPM Módulo
Construção | Descrição |
Faixa de ondas | 800nm ~ 1700nm |
Onda de calibração | 850/980/1300/1310/1490/1550/1625/1650nm |
Faixa de teste | -70 ~+10dbm/-50 ~+26dbm |
Resolução | 0,01dB |
Incerteza | ± 5% |
Frequência Identificação | CW/270/330/1K/2KHz (Use LS interno) |
Conector | Universal FC/SC/ST |
Reconhecimento de ondas | Apoiar |
Vfl Módulo
Construção | Descrição |
Comprimento de onda | 650nm ± 20nm |
Potência de saída | ≥10mW |
Modo | CW/1HZ/2HZ |
Conector | FC/UPC(SC intercambiável、St) |
Nível de segurança a laser | Classe ⅱ |
Ls Módulo
Construção | Descrição |
Comprimento de onda | Consistente com OTDR |
Tipo de laser | FP-LD |
Poder | ≥-5dbm |
Estabilidade | CW,± 0,5dB/15min(Após 15 minutos de pré -aquecimento) |
Conector | FC/UPC(SC intercambiável、St) |
Modo | CW/270Hz/330Hz/1kHz/2kHz |
Reconhecimento de ondas | Apoiar |
Teste de perda óptica Módulo
Construção | Descrição |
Comprimento de onda | Consistente com LS |
Teste IL | Apoiar |
Rastreador de cabo RJ45 Módulo
Construção | Descrição |
Modo | Rastreamento digital |
Distância | ≥300m |
Rastreamento online/par de linhas | Apoiar |
RJ45 Comprimento do cabo Módulo
Construção | Descrição |
Distância do teste | ≥300m |
Outros
Construção | Descrição |
Mostrar | 4,3 polegadas 800 × 480 IPS TFT - LCD Tela de toque capacitiva de toque múltiplo |
Fonte de energia | AC/DCADAPTER:entrada:100V~240V,50/60Hz,0.6a saída:5V,2a,Bateria de lítio:3.7V,4000mAh |
Bateria funcionando | Teste contínuo>12 h |
Armazenamento de dados | Armazenamento interno:8 GB,≥20 mil curvas |
Interface de dados | USB tipo c |
Temperatura de trabalho | -10 ℃~+50 ℃ |
Temperatura de armazenamento | -40 ℃~+70 ℃ |
Humidade relativa | 0~95% Sem Condensação |
Peso | ≤0,5 kg(Bateria incluída) |
Tamanho | 173 mm × 109mm × 45mm |

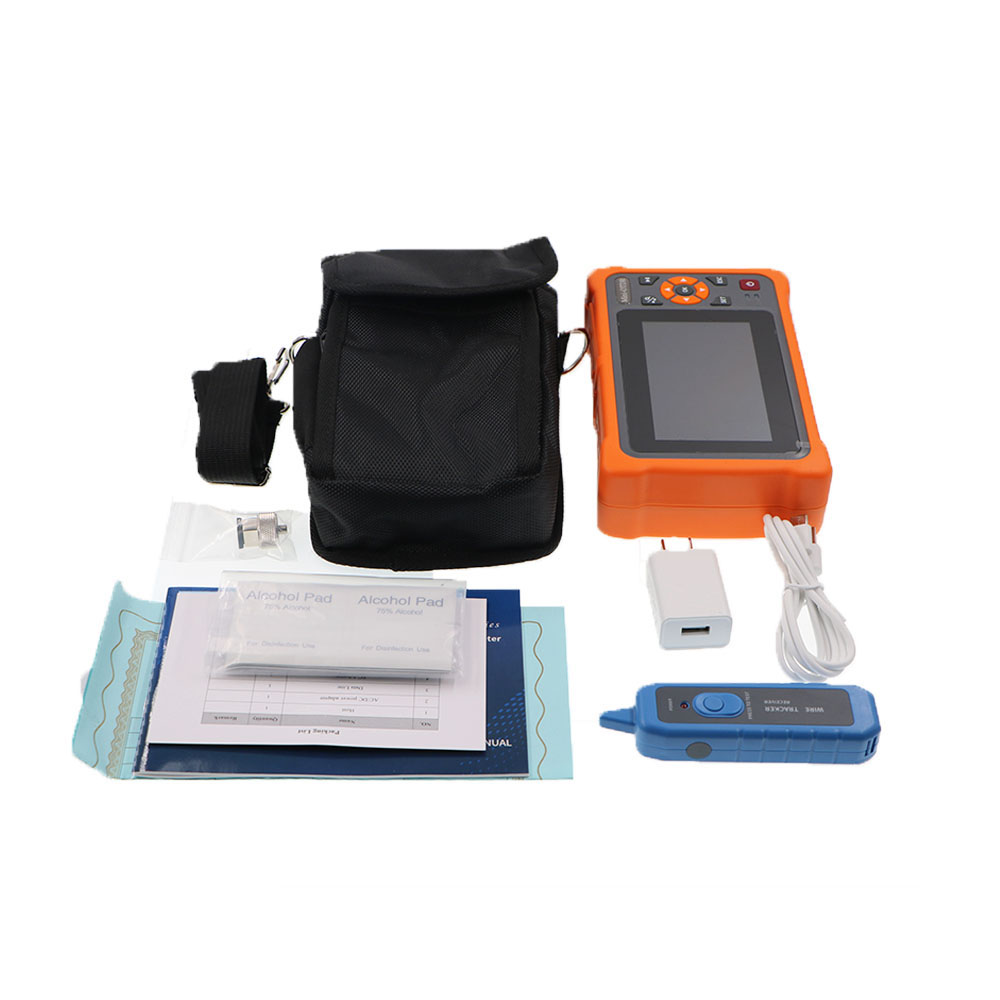

Configuração List
Item | Nome | Quantidade | Item | Nome | Quantidade |
1 | Host (bateria incluída) | 1 | 7 | Certificado de calibração | 1 |
2 | Adaptador | 1 | 8 | Fatias de algodão limpo | 1 |

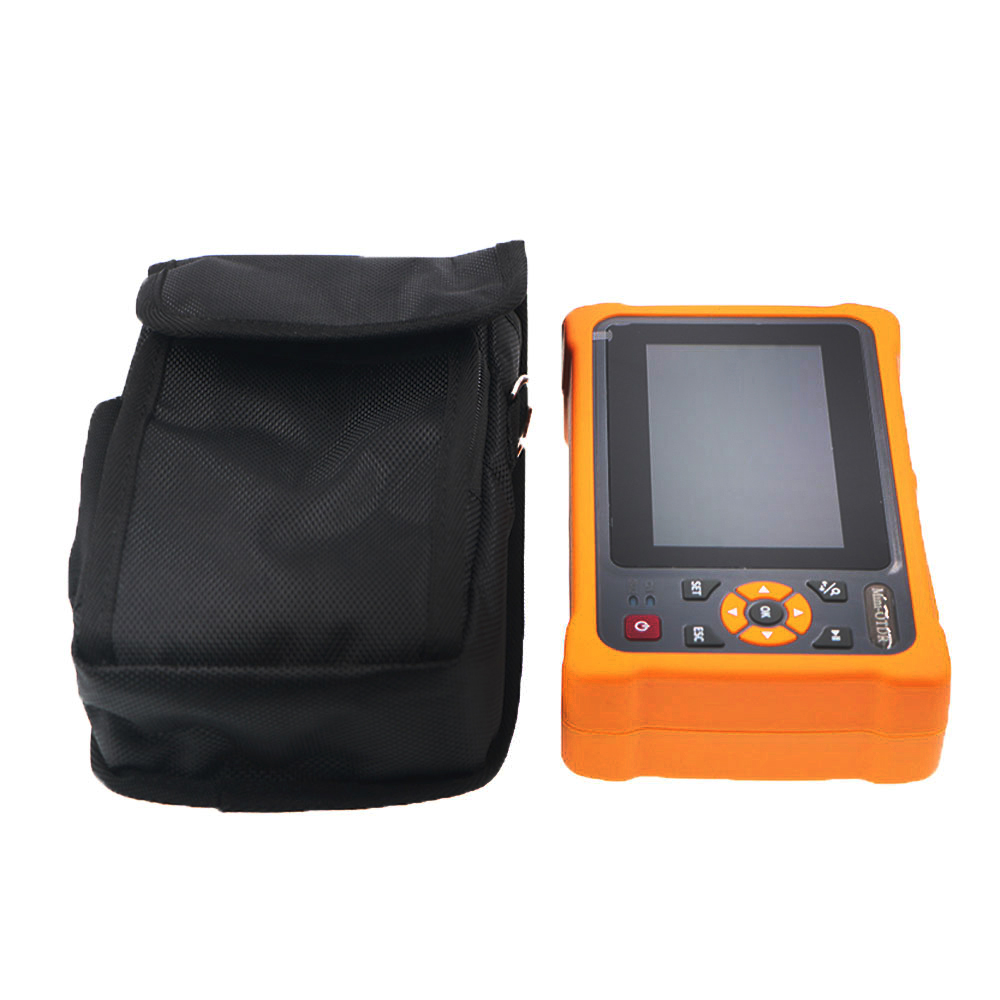

3 | Linha de dados | 1 | 9 | Mochila do instrumento | 1 |
4 | 8G cartão TF (OTDR embutido, software de análise/manual do usuário) | 1 | 10 | Certificado de qualificação/ cartão de garantia de serviço | 1 |
5 | Manual do usuário | 1 | 11 | Interface de transferência OTDR SC | 1 |
6 | SC/UPC Adaptador | 1 | 12 |
