FCST080614
FCST
FCST080614
Resumo do Produto

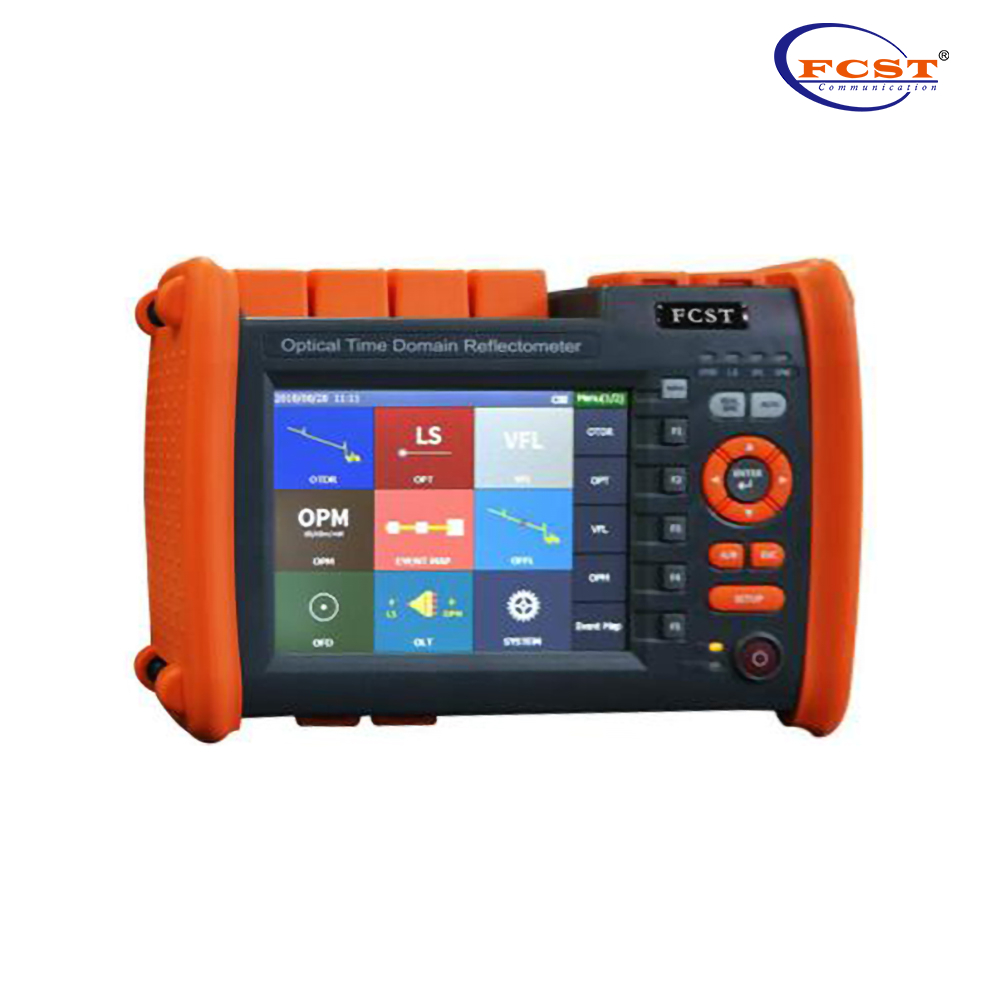

FCST080614 Série O refletômetro do domínio do tempo óptico é uma nova geração de instrumento de medição portátil e inteligente projetado pela Tecnologia de comunicação FCST para testar o sistema de comunicação de fibras ópticas. Integração funcional para ajudar os clientes a resolver efetivamente o teste e manutenção de campo. OTDR A maior faixa dinâmica de 45dB pode penetrar no divisor óptico, teste eficaz de rede de PON; gerenciamento inteligente de economia de energia, 20 horas de espera, proteção eficiente da dimensão do teste contínua. O conceito de design de integração multifuncional, teste de precisão e operação conveniente torna o teste de campo operação simples.
produtos Vantagens
l Função de teste automático e manual;
l Tela de toque e operação do teclado;
l Função de falha visível embutida (VFL);
l Suporte o formato do arquivo Bellcore GR196 e SR-4731;
l LCD anti -reflexão avançada, interface de exibição clara no campo;
l Detecção automática do sinal de luz de comunicação;
l Zona morta de eventos ultra-curtos de 1,6 m, fáceis de testar o jumper de fibra óptica;
l Sistema de operação de janela Wince, interface de operação chinesa/ inglesa;
l Indicação inteligente da capacidade da bateria, alarme quando a bateria estiver acabando;
l A tecnologia mais avançada de molde integrativo de cor dupla e material, forte e firme;

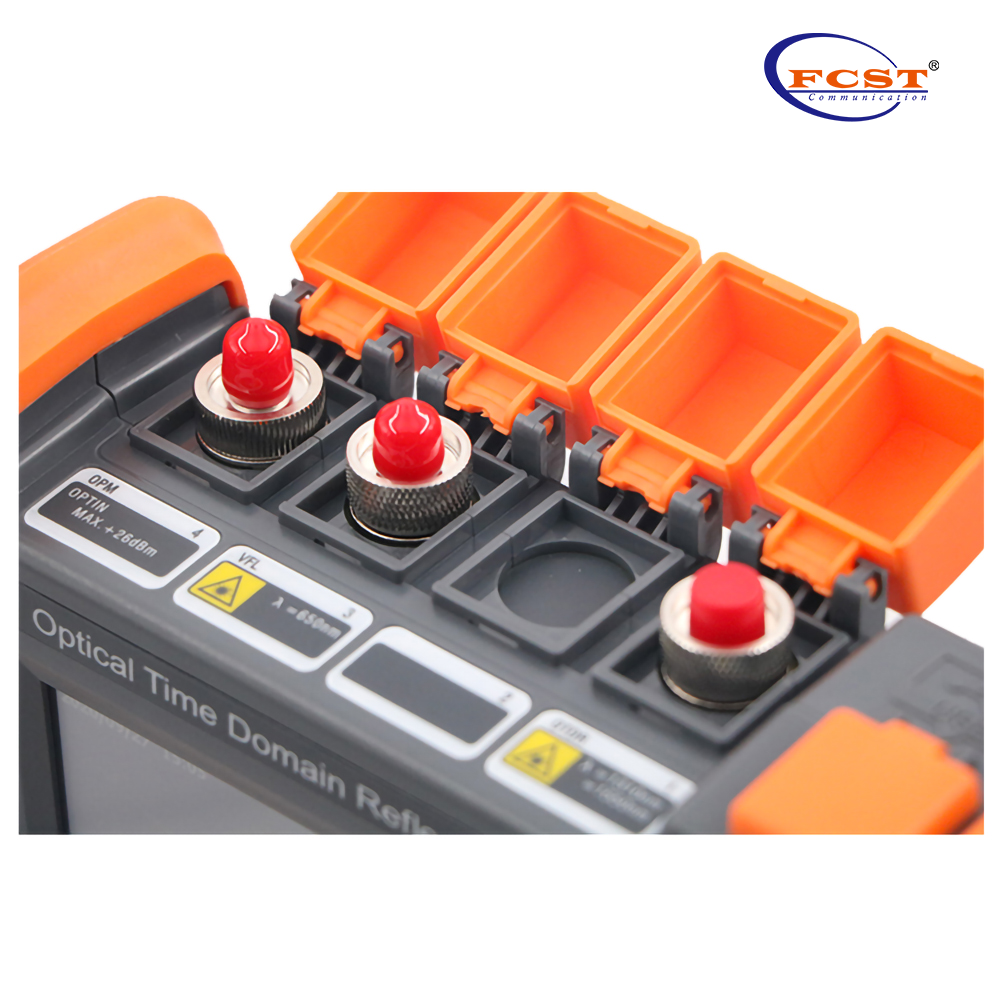

l O OTDR Os conectores de saída óptica são trocáveis, por isso é mais conveniente limpar a superfície final;
l Bateria de lítio de grande capacidade para suportar mais de 10 horas de operação, adequada para o trabalho de longa data;
l Duas interfaces USB: podem se conectar ao disco U externo ou se comunicar com o PC através do software Syncative;
especificações do produto
Construção | Descrição |
Nome do Produto | FCST080614 SM&Mm OTDR multifuncional |
Tipo | Modo único&Modo multi |
Mostrar | LCD colorido de 5,6 polegadas com tela de toque |
Comprimento de onda | 850/1300/1310/1550nm |
Max.dynamic alcance | 26/28/37/35dB |
Zona morta do evento | 1m |
Zona morta de atenuação | 6m |
Faixa de distância | 500m/1km/2km/4km/8km/16km/32km/64km/128km/2566km |
Medição da largura do pulso | 5ns/10ns/50ns/160ns/320ns/500ns/1000ns/5000ns/10000ns/20000ns |
Precisão da variação | ±(Intervalo de amostragem de 0,75m++0,005%×Distância de teste) |
Precisão de perda | ±0,05dB/dB |
Precisão de reflexão | ±3dB |
Armazenamento de dados | ≥2000 vezes |
Tipo de interface | FC/PC (SC substituível、St) |
Interface de comunicação | USB mini-USB 10m/100m Ethernet |
Saída VFL | ≥5mw |
Saída LS | ≥5DBM |
OPM | +26dbm ~ -50dbm(Substituível:+6dBM ~ -70DBM) |
Modo de fonte de alimentação | Adaptador AC/CC:AC:100V ~ 240V 50/60Hz 0,6A;Bateria de lítio:7.4V 6700mAh |
Temperatura de operação | -5℃~ 50℃ |
Temperatura de armazenamento | -20℃~ 70℃ |
Humidade relativa | 0 ~ 95℃ Não condensação |
Peso | 1,1 kg |
Volume | 227 mm×160mm×70mm |
Estrutura do produto

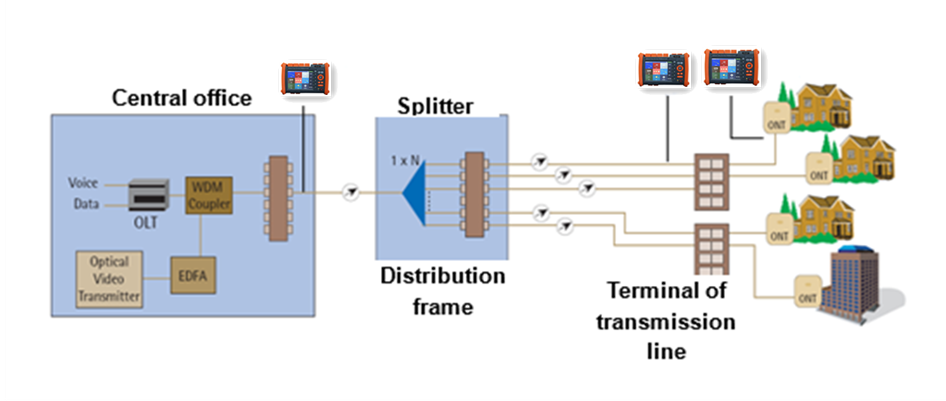

Aplicações de produtos
O OTDR multimodo é usado principalmente para medir o comprimento. A qualidade e a qualidade da conexão de todos os tipos de fibras e cabos ópticos e pode ser amplamente utilizada na construção de engenharia, manutenção e teste de linha, reparo de emergência e desenvolvimento e produção de fibras e cabos ópticos.

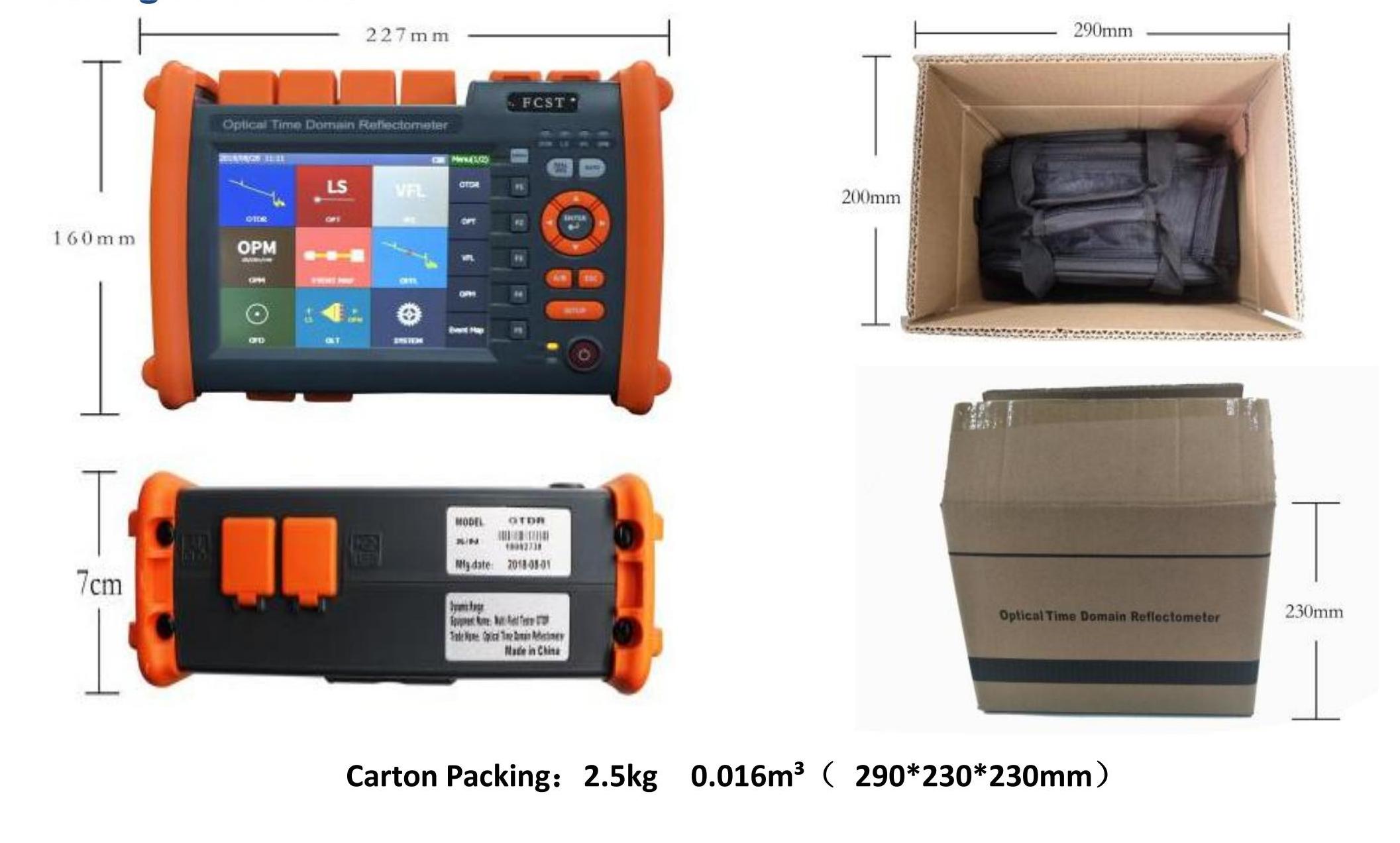

Informações de embalagem

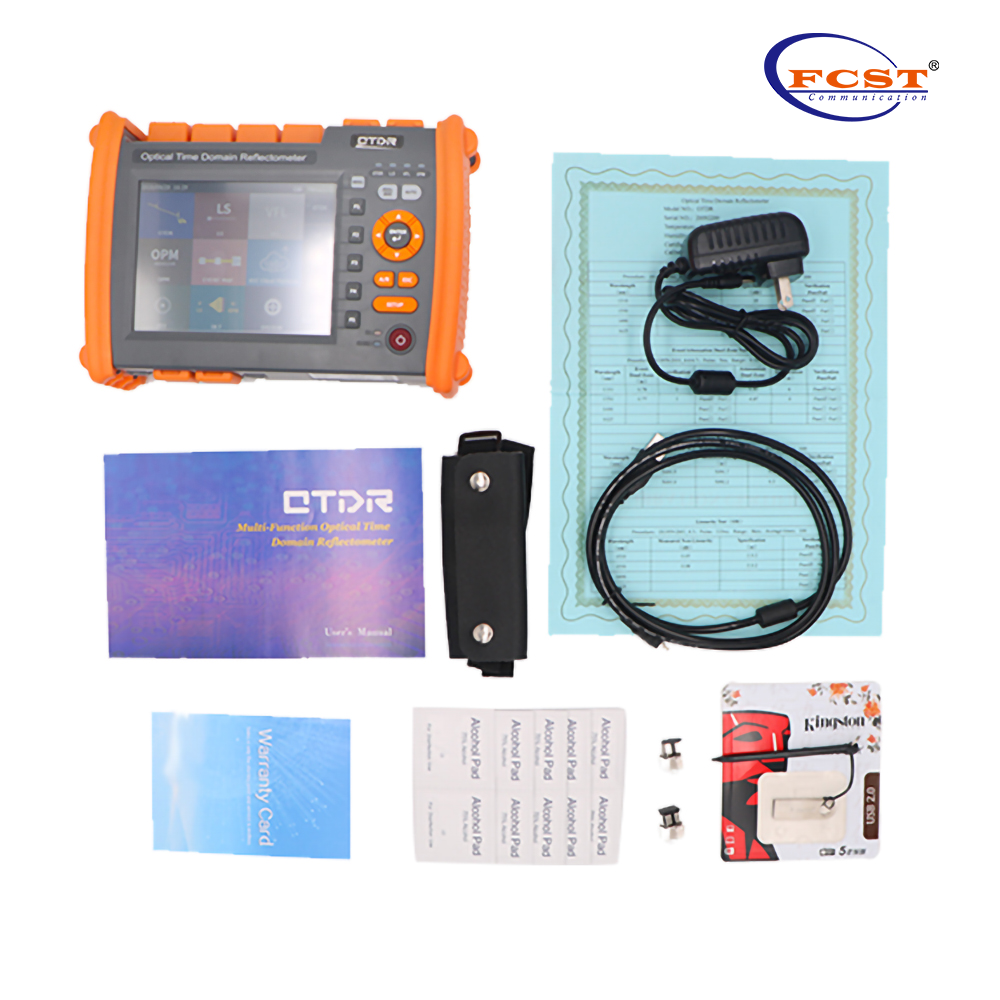

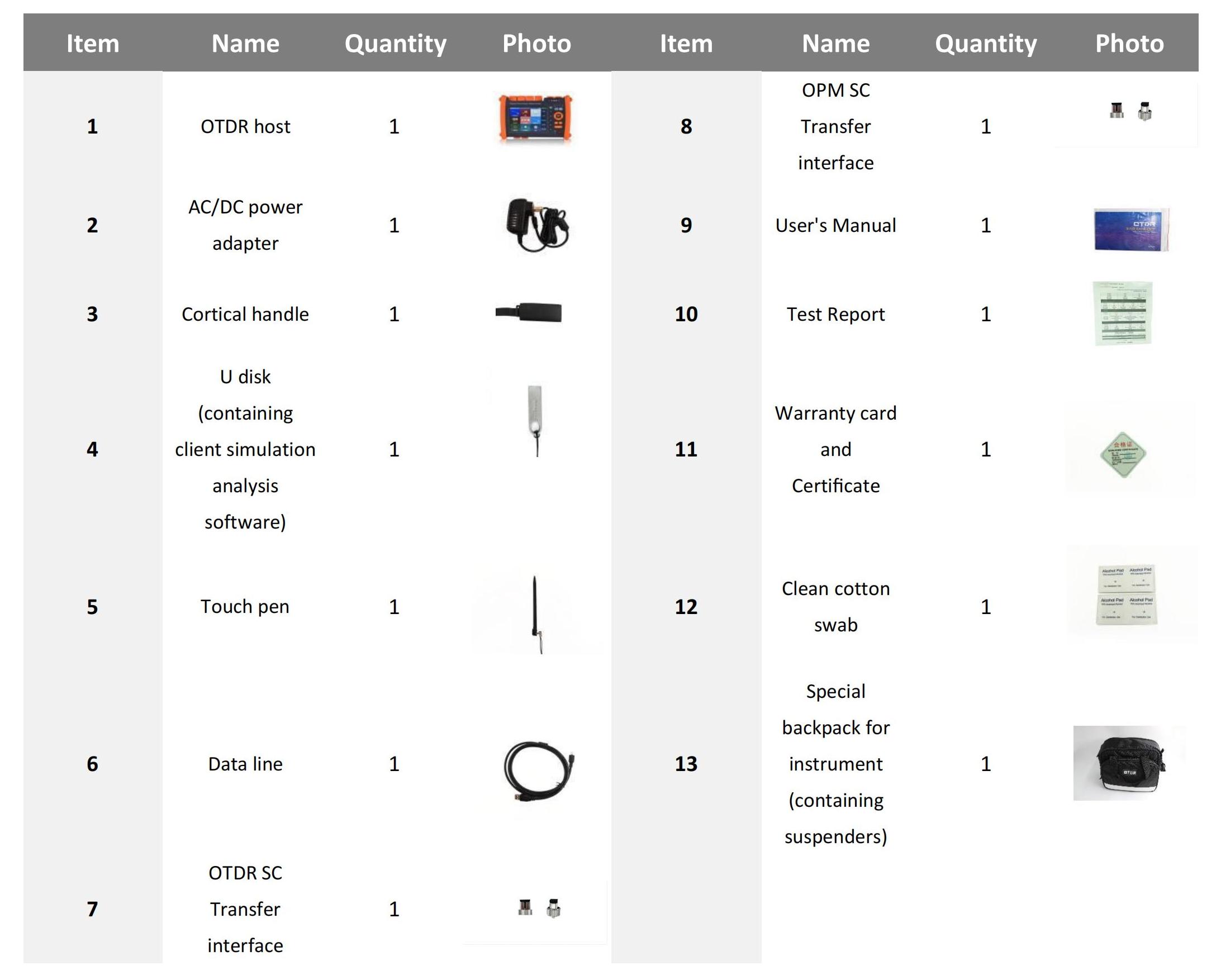

Lista de peças
produtos Vantagens

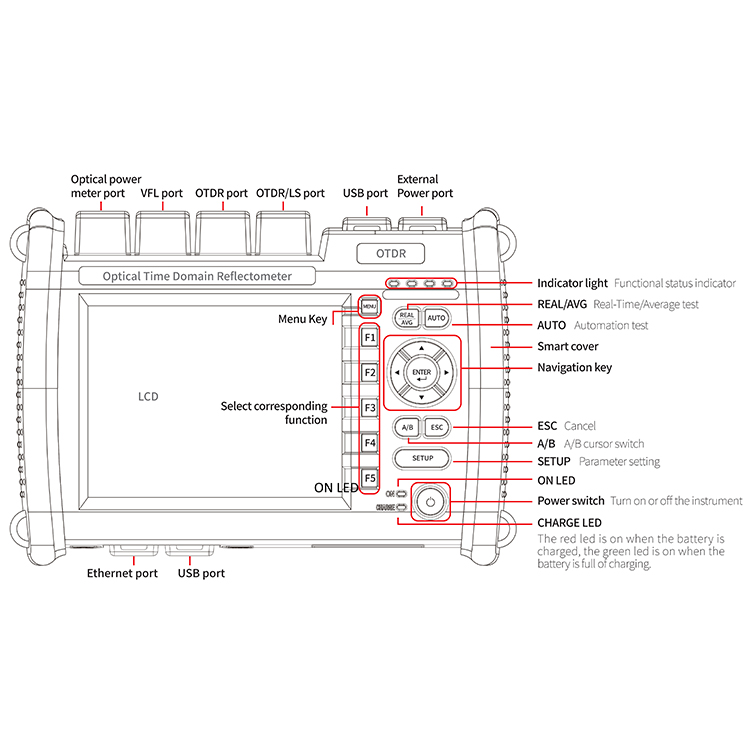

Nome e função das peças (painel frontal 、 Painel superior 、 Painel inferior)

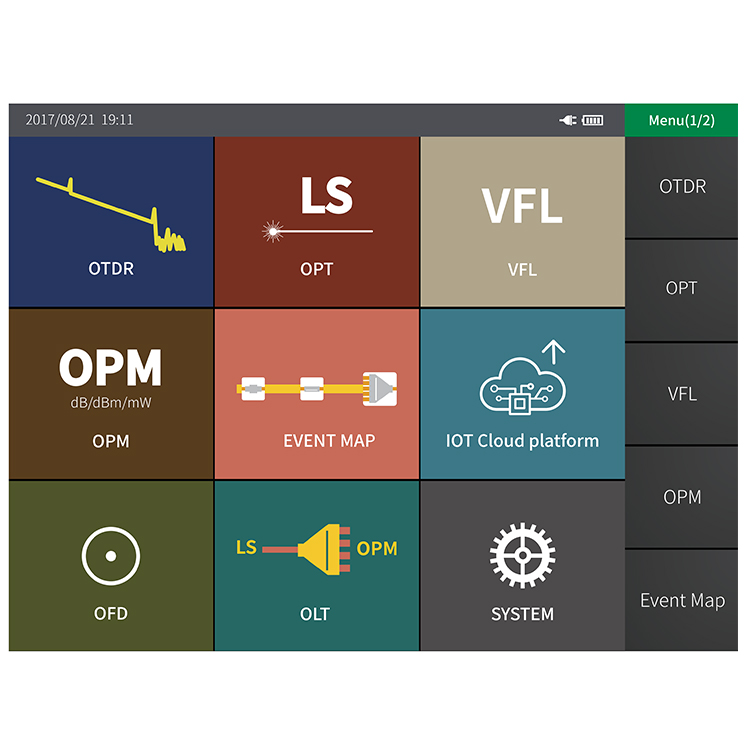

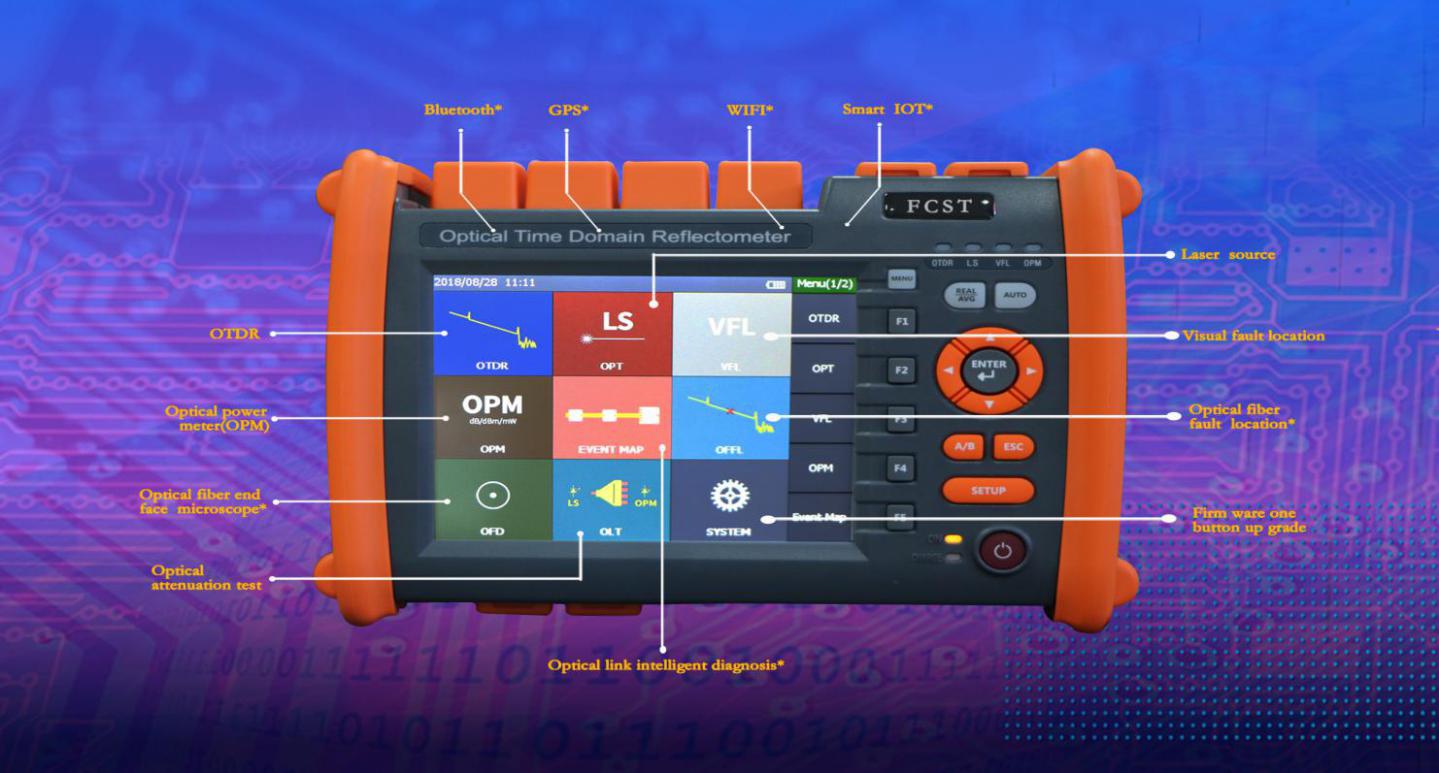

Exibição (Interface principal do instrumento)

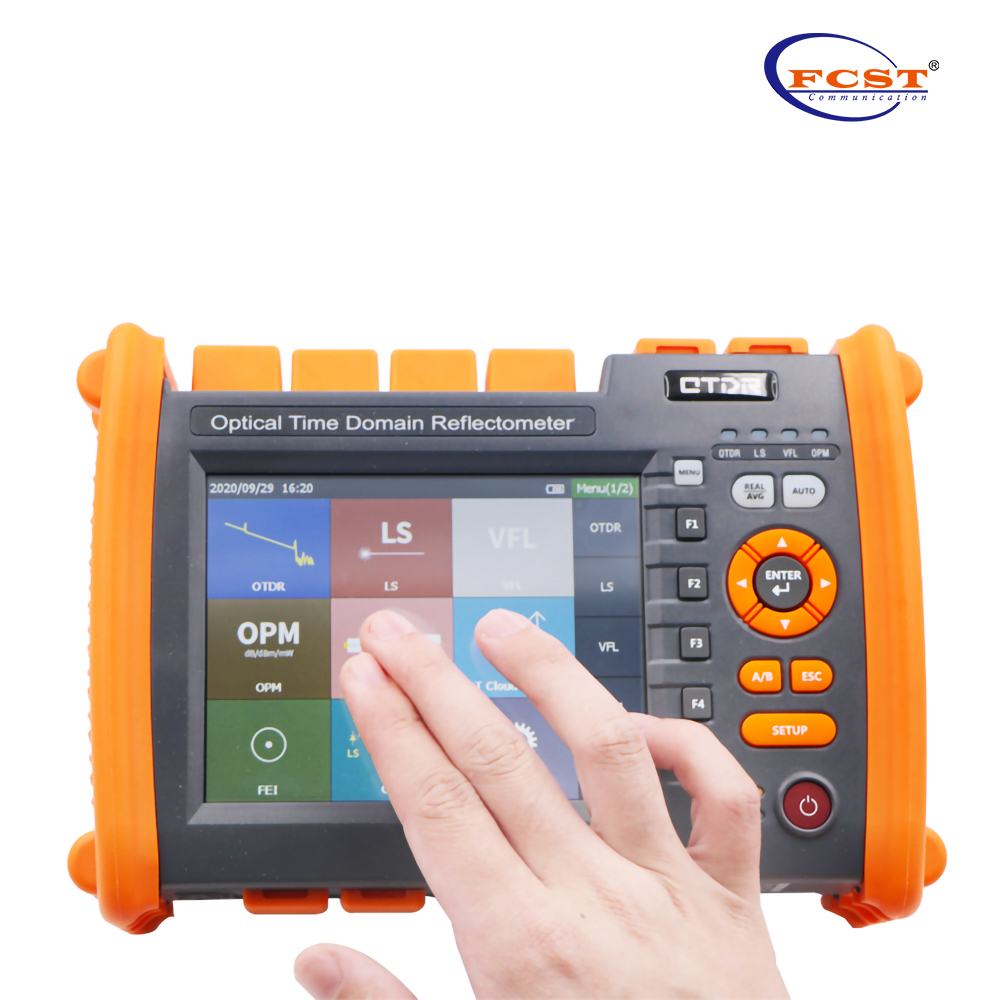

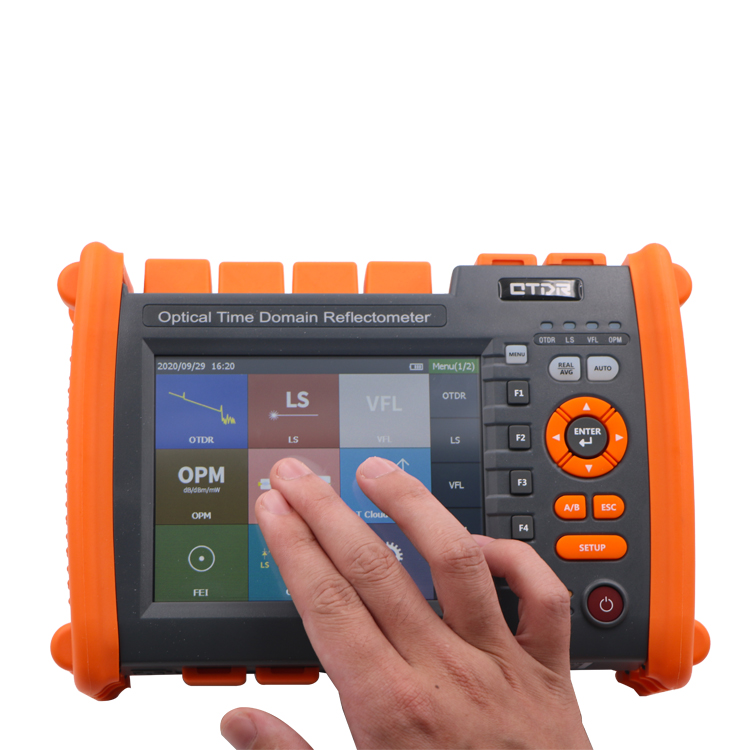

Tela de toque colorida de 5,7 polegadas. A chave de toque + o modo de operação dupla, emprestado do design do tablet, é rápido e conveniente.

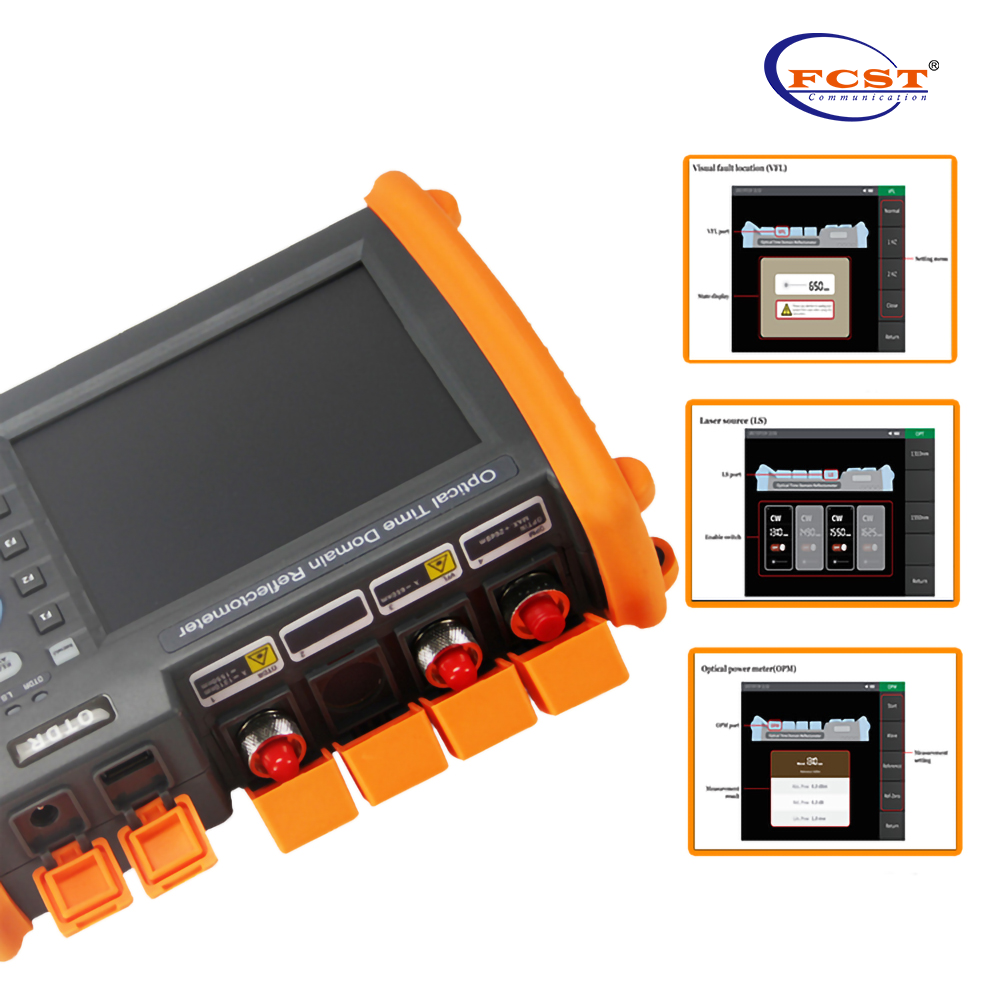

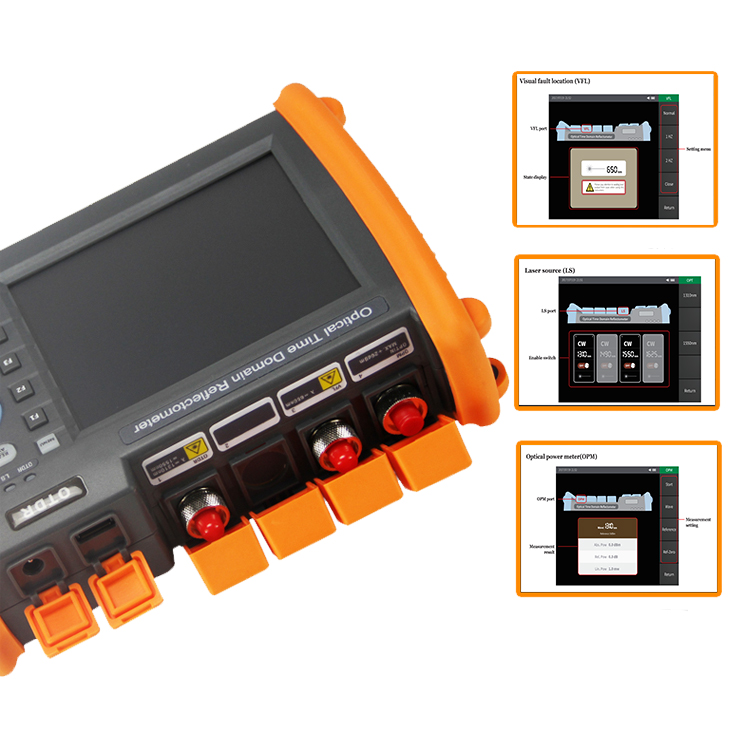

Projetado para fornecer eficiência. Integrar OTDR/fonte de luz/medidor de energia óptica, multifuncional VFL em um, função estável da fonte de luz 1310/1550NM, função de teste do medidor de energia óptica, VFL.

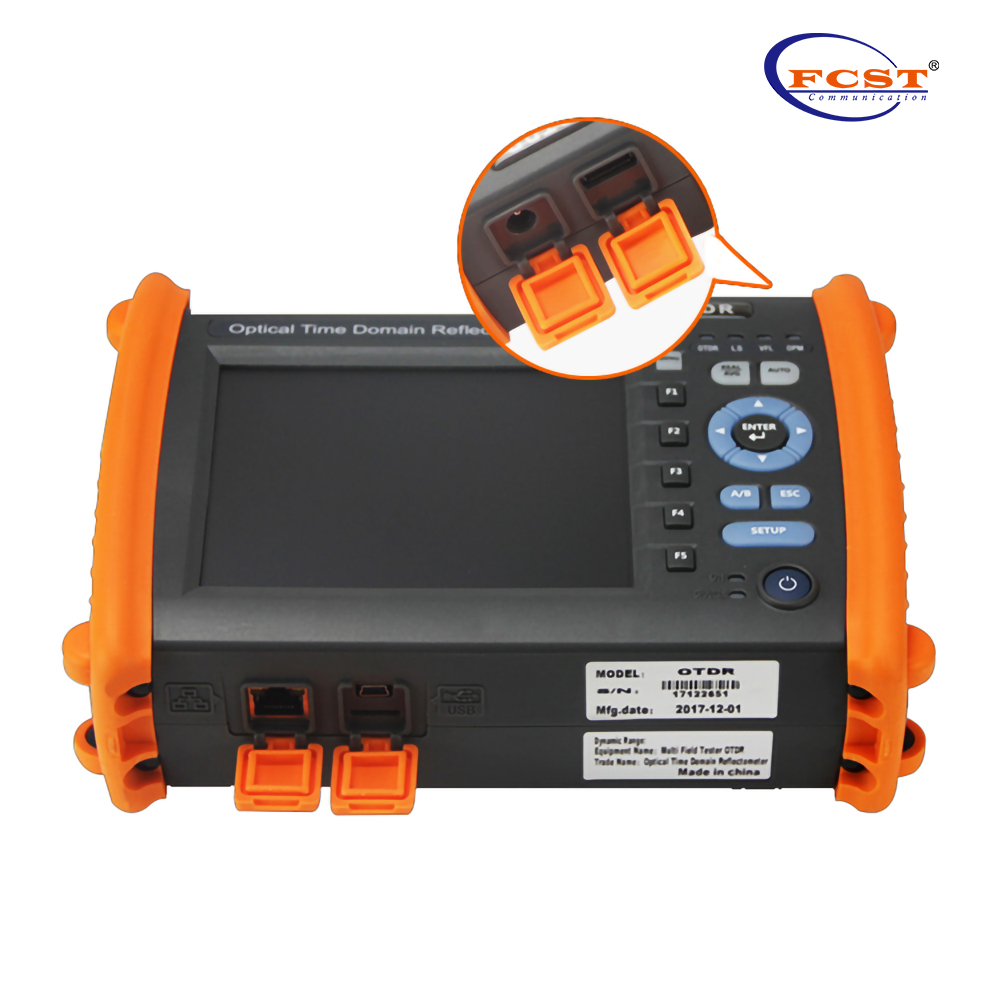

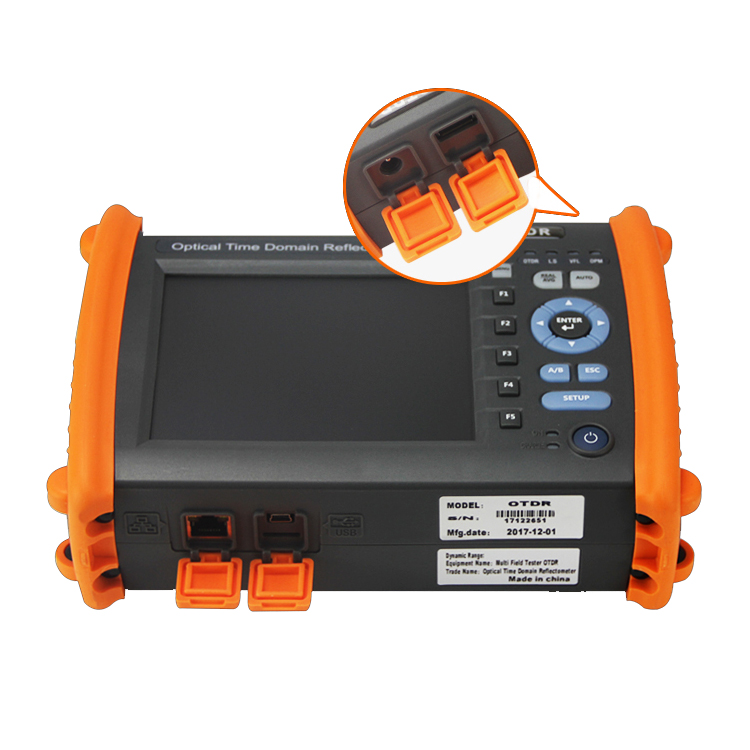

Com interfaces externas abundantes. O controle remoto pode ser realizado através do conector Ethernet, e a comunicação de dados entre disco U externo, impressora e PC também pode ser realizada através de duas interfaces USD não utilizadas. Ele suporta o processamento em lote de arquivos, pode imprimir quatro documentos por vez e suporta a impressão do formato PDF.
O FCST080612 OTDR é um instrumento de teste multifuncional de alto desempenho, projetado pelo FCST para redes FTTX. Possui excelente desempenho de teste e pode suportar vários módulos de teste, como VFL, OPM e microscópio de fibra óptica (FIP). Este produto é usado principalmente para medir o comprimento, perda de transmissão, perda de conectores e outras propriedades físicas das fibras ópticas, e é amplamente utilizado em redes de FTTH, redes ópticas de área local, redes ópticas da área metropolitana, construção de rede de PON, implantação, manutenção, certificação e ensino de comunicação óptica e pesquisa científica.
Resumo do Produto
FCST080614 Série O refletômetro do domínio do tempo óptico é uma nova geração de instrumento de medição portátil e inteligente projetado pela Tecnologia de comunicação FCST para testar o sistema de comunicação de fibras ópticas. Integração funcional para ajudar os clientes a resolver efetivamente o teste e manutenção de campo. OTDR A maior faixa dinâmica de 45dB pode penetrar no divisor óptico, teste eficaz de rede de PON; gerenciamento inteligente de economia de energia, 20 horas de espera, proteção eficiente da dimensão do teste contínua. O conceito de design de integração multifuncional, teste de precisão e operação conveniente torna o teste de campo operação simples.
produtos Vantagens
l Função de teste automático e manual;
l Tela de toque e operação do teclado;
l Função de falha visível embutida (VFL);
l Suporte o formato do arquivo Bellcore GR196 e SR-4731;
l LCD anti -reflexão avançada, interface de exibição clara no campo;
l Detecção automática do sinal de luz de comunicação;
l Zona morta de eventos ultra-curtos de 1,6 m, fáceis de testar o jumper de fibra óptica;
l Sistema de operação de janela Wince, interface de operação chinesa/ inglesa;
l Indicação inteligente da capacidade da bateria, alarme quando a bateria estiver acabando;
l A tecnologia mais avançada de molde integrativo de cor dupla e material, forte e firme;
l O OTDR Os conectores de saída óptica são trocáveis, por isso é mais conveniente limpar a superfície final;
l Bateria de lítio de grande capacidade para suportar mais de 10 horas de operação, adequada para o trabalho de longa data;
l Duas interfaces USB: podem se conectar ao disco U externo ou se comunicar com o PC através do software Syncative;
especificações do produto
Construção | Descrição |
Nome do Produto | FCST080614 SM&Mm OTDR multifuncional |
Tipo | Modo único&Modo multi |
Mostrar | LCD colorido de 5,6 polegadas com tela de toque |
Comprimento de onda | 850/1300/1310/1550nm |
Max.dynamic alcance | 26/28/37/35dB |
Zona morta do evento | 1m |
Zona morta de atenuação | 6m |
Faixa de distância | 500m/1km/2km/4km/8km/16km/32km/64km/128km/2566km |
Medição da largura do pulso | 5ns/10ns/50ns/160ns/320ns/500ns/1000ns/5000ns/10000ns/20000ns |
Precisão da variação | ±(Intervalo de amostragem de 0,75m++0,005%×Distância de teste) |
Precisão de perda | ±0,05dB/dB |
Precisão de reflexão | ±3dB |
Armazenamento de dados | ≥2000 vezes |
Tipo de interface | FC/PC (SC substituível、St) |
Interface de comunicação | USB mini-USB 10m/100m Ethernet |
Saída VFL | ≥5mw |
Saída LS | ≥5DBM |
OPM | +26dbm ~ -50dbm(Substituível:+6dBM ~ -70DBM) |
Modo de fonte de alimentação | Adaptador AC/CC:AC:100V ~ 240V 50/60Hz 0,6A;Bateria de lítio:7.4V 6700mAh |
Temperatura de operação | -5℃~ 50℃ |
Temperatura de armazenamento | -20℃~ 70℃ |
Humidade relativa | 0 ~ 95℃ Não condensação |
Peso | 1,1 kg |
Volume | 227 mm×160mm×70mm |
Estrutura do produto
Aplicações de produtos
O OTDR multimodo é usado principalmente para medir o comprimento. A qualidade e a qualidade da conexão de todos os tipos de fibras e cabos ópticos e pode ser amplamente utilizada na construção de engenharia, manutenção e teste de linha, reparo de emergência e desenvolvimento e produção de fibras e cabos ópticos.
Informações de embalagem
Lista de peças
produtos Vantagens
Nome e função das peças (painel frontal 、 Painel superior 、 Painel inferior)
Exibição (Interface principal do instrumento)
Tela de toque colorida de 5,7 polegadas. A chave de toque + o modo de operação dupla, emprestado do design do tablet, é rápido e conveniente.
Projetado para fornecer eficiência. Integrar OTDR/fonte de luz/medidor de energia óptica, multifuncional VFL em um, função estável da fonte de luz 1310/1550NM, função de teste do medidor de energia óptica, VFL.
Com interfaces externas abundantes. O controle remoto pode ser realizado através do conector Ethernet, e a comunicação de dados entre disco U externo, impressora e PC também pode ser realizada através de duas interfaces USD não utilizadas. Ele suporta o processamento em lote de arquivos, pode imprimir quatro documentos por vez e suporta a impressão do formato PDF.
O FCST080612 OTDR é um instrumento de teste multifuncional de alto desempenho, projetado pelo FCST para redes FTTX. Possui excelente desempenho de teste e pode suportar vários módulos de teste, como VFL, OPM e microscópio de fibra óptica (FIP). Este produto é usado principalmente para medir o comprimento, perda de transmissão, perda de conectores e outras propriedades físicas das fibras ópticas, e é amplamente utilizado em redes de FTTH, redes ópticas de área local, redes ópticas da área metropolitana, construção de rede de PON, implantação, manutenção, certificação e ensino de comunicação óptica e pesquisa científica.
