FCST080612
FCST
FCST080612
Resumo do Produto
FCST080612 Série O refletômetro de domínio do tempo óptico é uma nova geração de instrumento de medição portátil e inteligente projetado pela Tecnologia de comunicação FCST para testar o sistema de comunicação de fibra óptica. Integração funcional para ajudar os clientes a resolver efetivamente o teste e manutenção de campo. Teste de fibra óptica A maior faixa dinâmica de 45dB pode penetrar no divisor óptico, teste eficaz de rede de PON; gerenciamento inteligente de economia de energia, 20 horas de espera, proteção eficiente da dimensão do teste contínua. O conceito de design de integração multifuncional, teste de precisão e operação conveniente torna o teste de campo operação simples.
produtos Vantagens
l Função de teste automático e manual;
l Tela de toque e operação do teclado;
l Função de falha visível embutida (VFL);
l Suporte o formato do arquivo Bellcore GR196 e SR-4731;
l LCD anti -reflexão avançada, interface de exibição clara no campo;
l Detecção automática do sinal de luz de comunicação;
l Zona morta de eventos ultra-curtos de 1,6 m, fáceis de testar o jumper de fibra óptica;
l Sistema de operação de janela Wince, interface de operação chinesa/ inglesa;
l Indicação inteligente da capacidade da bateria, alarme quando a bateria estiver acabando;
l A tecnologia mais avançada de molde integrativo de cor dupla e material, forte e firme;
l O OTDR Os conectores de saída óptica são trocáveis, por isso é mais conveniente limpar a superfície final;
l Bateria de lítio de grande capacidade para suportar mais de 10 horas de operação, adequada para o trabalho de longa data;
l Duas interfaces USB: podem se conectar ao disco U externo ou se comunicar com o PC através do software Syncative;
especificações do produto
Construção | Descrição | |||||||||||||
Nome do Produto | FCST080612 OTDR multifuncional SM | |||||||||||||
Modelo | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | |
Max.dynamic alcance(dB) | 35/33 | 38/36 | 42/40 | 45/43 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 37/35/35/35 | 26/28 | 26/28/35/33 | |
Comprimento de onda | 1310/1550nm | 1310/1490/1550NM | 1310/1550/1625nm | 1310/1550/1650NM | 1310/1490/1550/1625nm | 850/1300nm | 850/1300/1310/1550nm | |||||||
Zona morta do evento | 1m | 0,8m | 1m | |||||||||||
Tipo | Sm | MILÍMETROS | Sm/mm | |||||||||||
Mostrar | 5.6 Inch color LCD com tela de toque | |||||||||||||
Zona morta de atenuação | 6m | |||||||||||||
Faixa de teste | 500m/1km/2km/4km/8km/16km/32km/64km/128km/2566km | |||||||||||||
Largura do pulso | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||||||||||||
Precisão da variação | ± （0,75m + intervalo de amostra +0,005％× Distância do teste） | |||||||||||||
Precisão da perda | ± 0,05dB/dB | |||||||||||||
Pontos de amostra | 16k ~ 256k | |||||||||||||
Resolução da amostra | 0,05m ~ 16m | |||||||||||||
Reflexão Precisão | ± 3dB | |||||||||||||
Formato de arquivo | Formato de arquivo padrão da SOR | |||||||||||||
Análise de perda | Método de 4 pontos /método de 5 pontos | |||||||||||||
Nível de segurança a laser | Classe ⅱ | |||||||||||||
Taxa de atualização | 3Hz (Tip.) | |||||||||||||
Armazenamento de dados | Armazenamento interno：100m （≤3000 curvas）Escalável para 4G ou 8G (opcional)；Armazenamento externo：Bit 4G | |||||||||||||
Interface de saída | FC/UPC （SC intercambiável 、St） | |||||||||||||
Interface de dados | USB 、Mini-USB 、Porta Ethernet de 10m/100m | |||||||||||||
Aplicações de produtos
É usado principalmente para medir o comprimento. Qualidade de comprimento e conexão de todos os tipos de fibras e cabos ópticos e pode ser amplamente utilizado na construção de engenharia, manutenção e teste de linha, reparo de emergência e desenvolvimento e produção de fibras e cabos ópticos.
Estrutura do produto

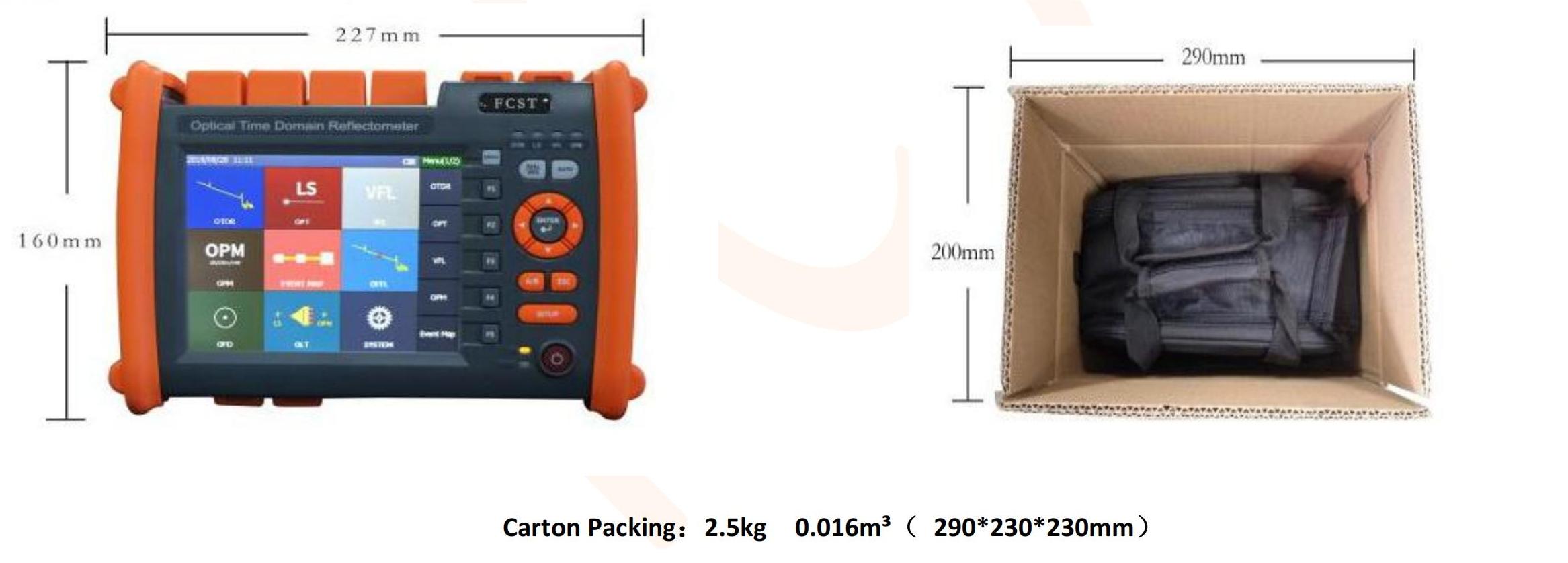

Informações de embalagem

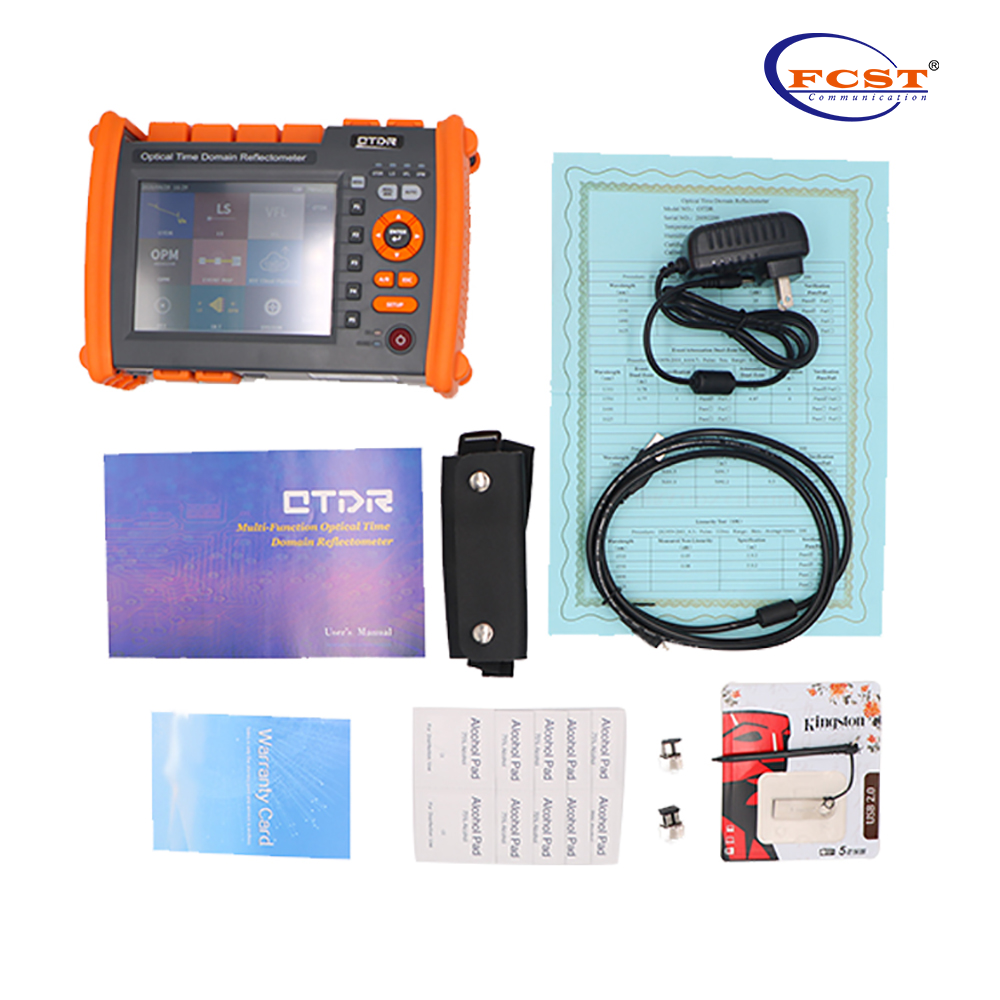

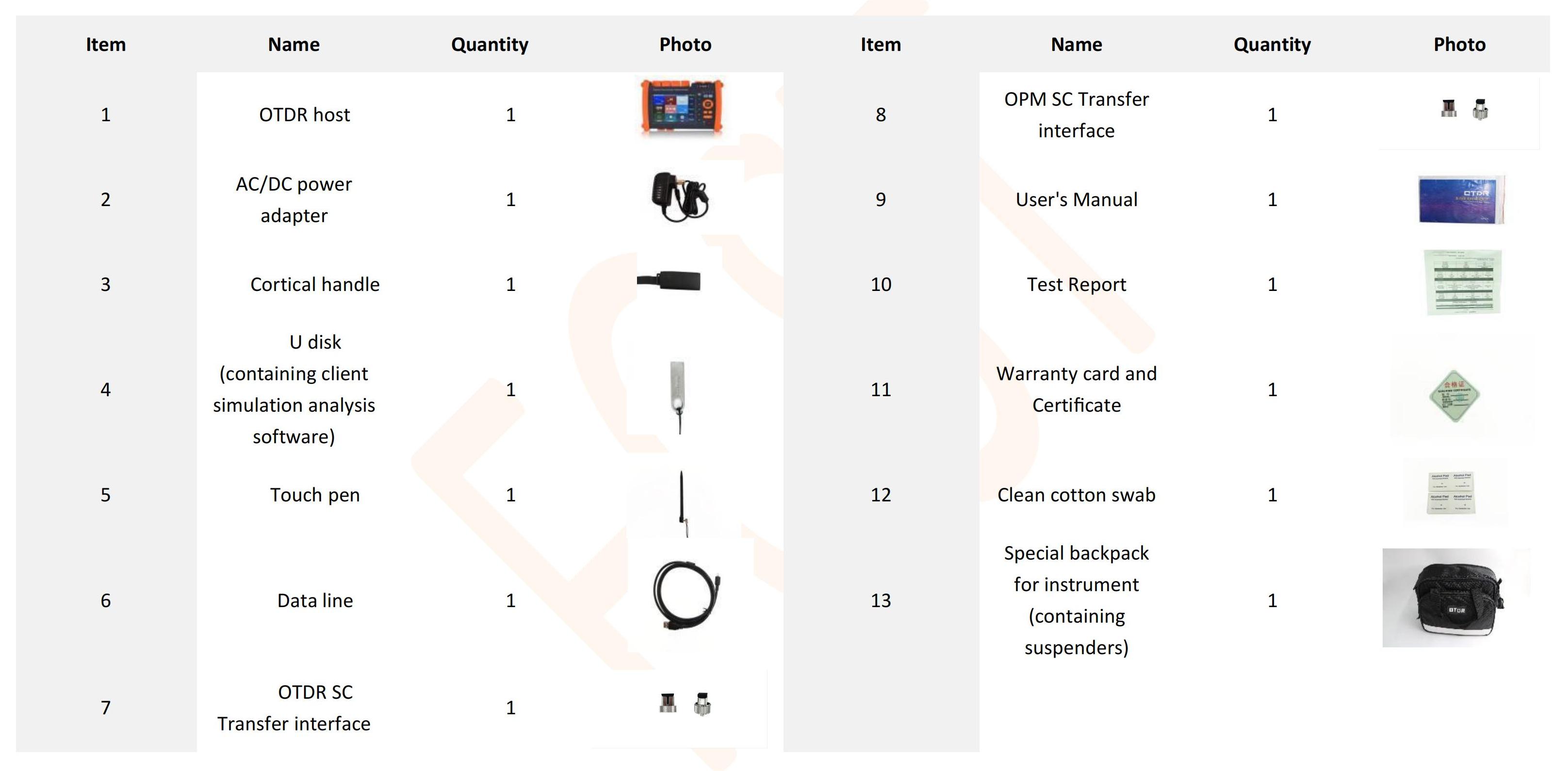

Lista de peças
produtos Vantagens

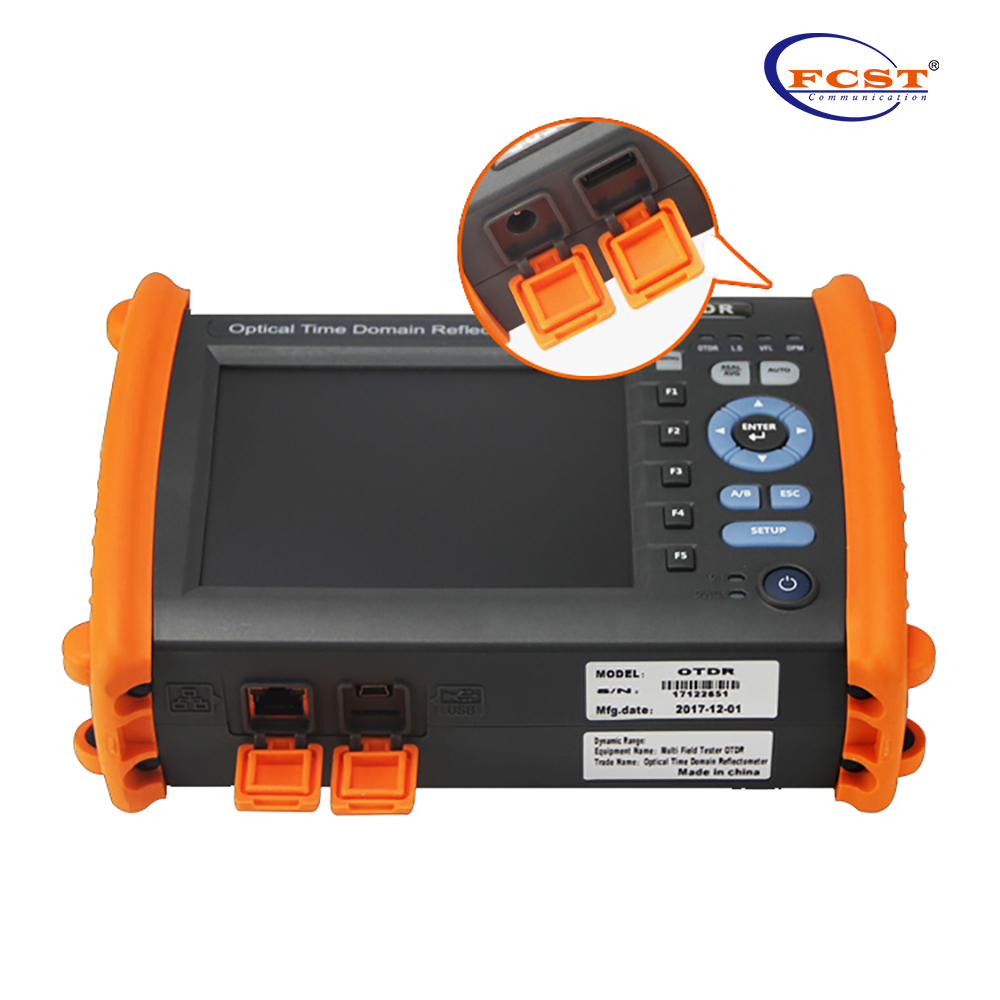

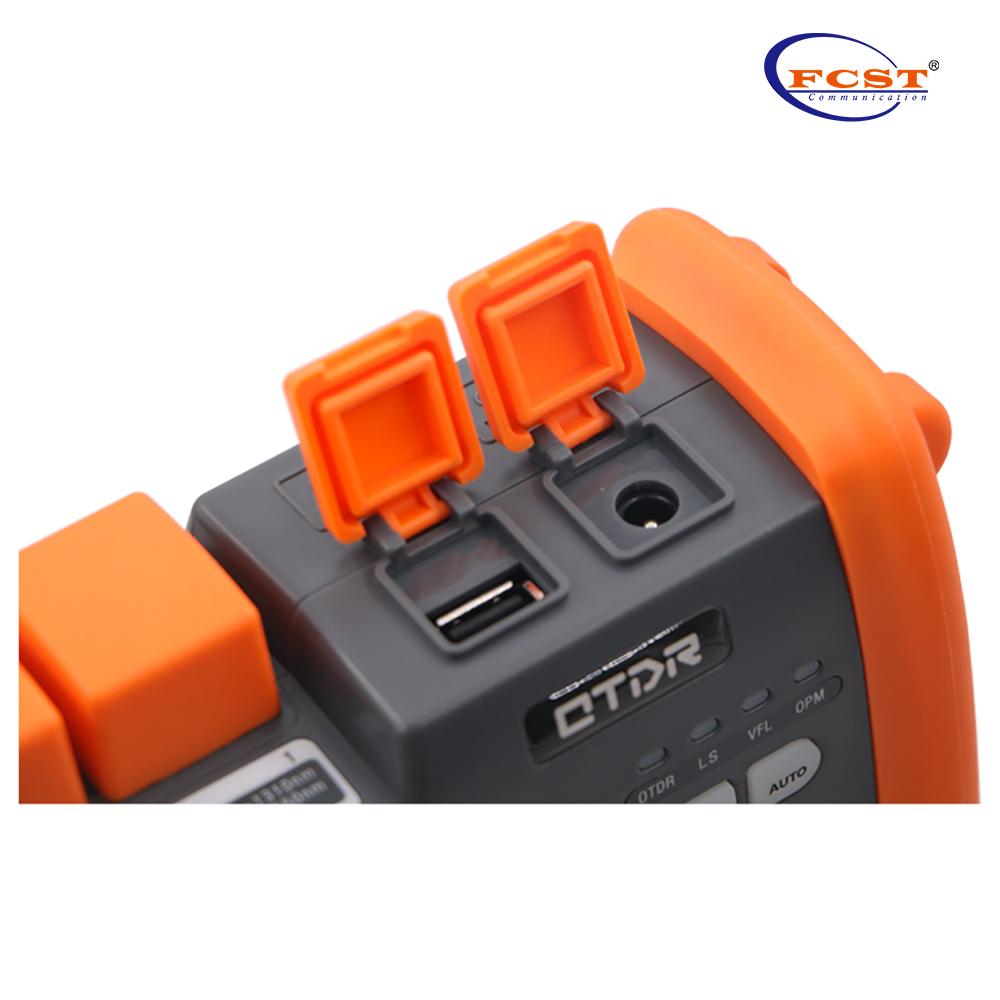

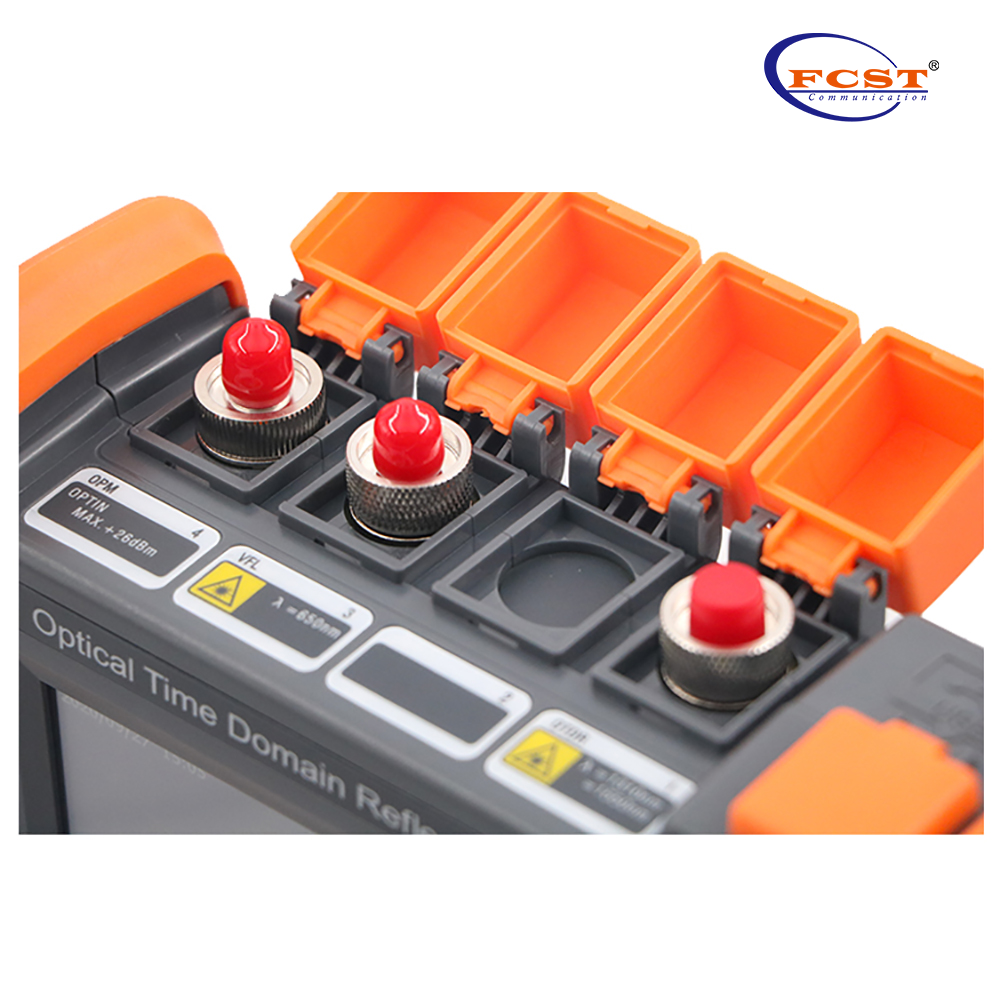

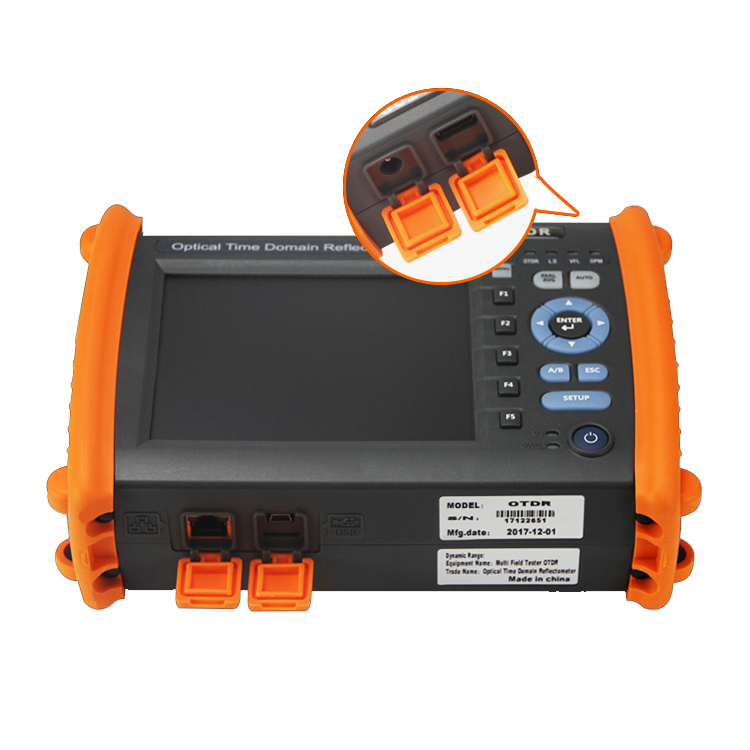

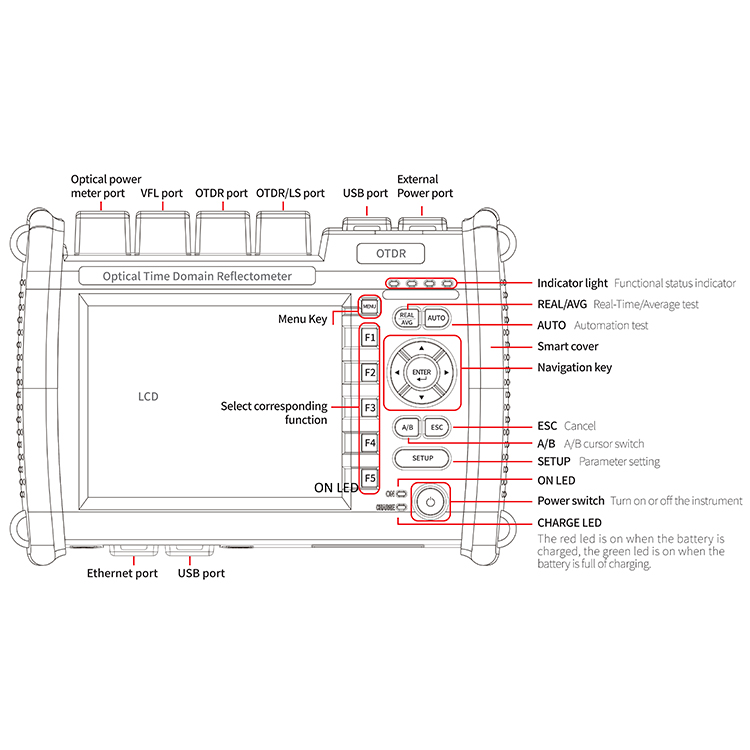

Nome e função das peças (painel frontal 、 Painel superior 、 Painel inferior)

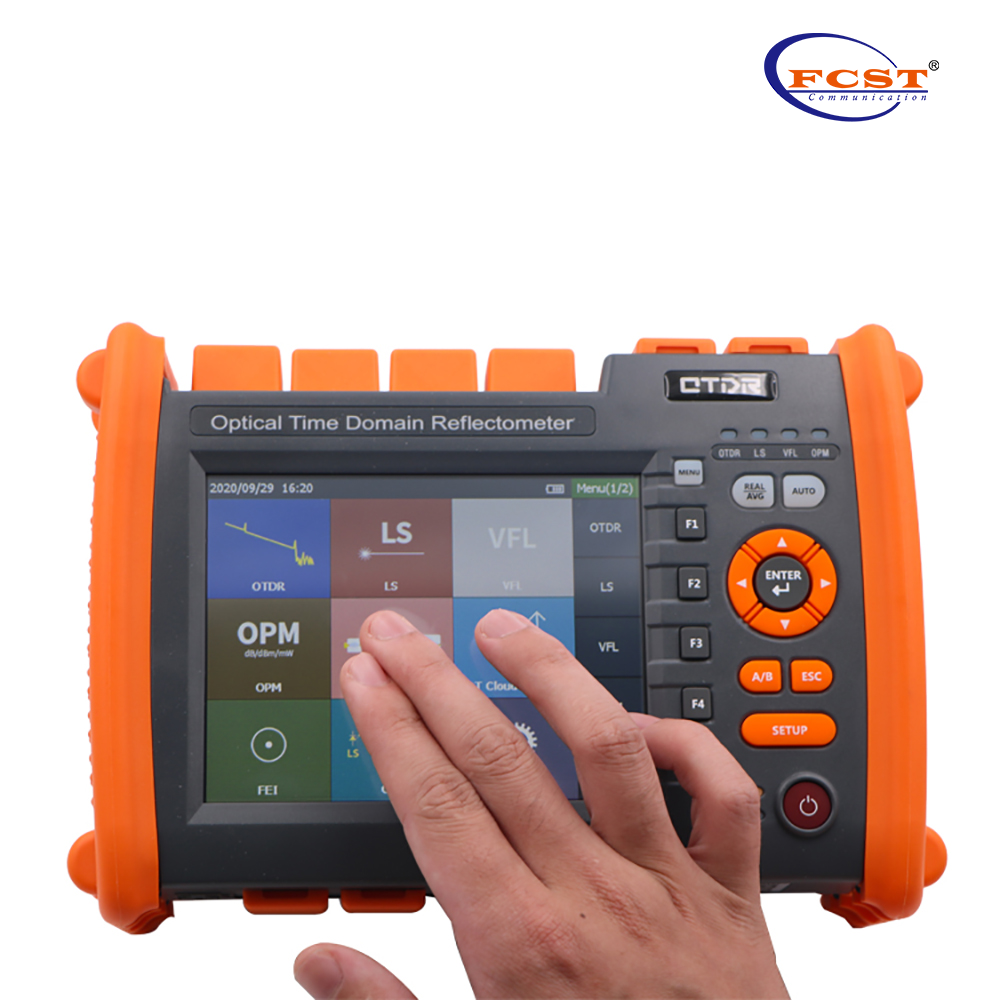

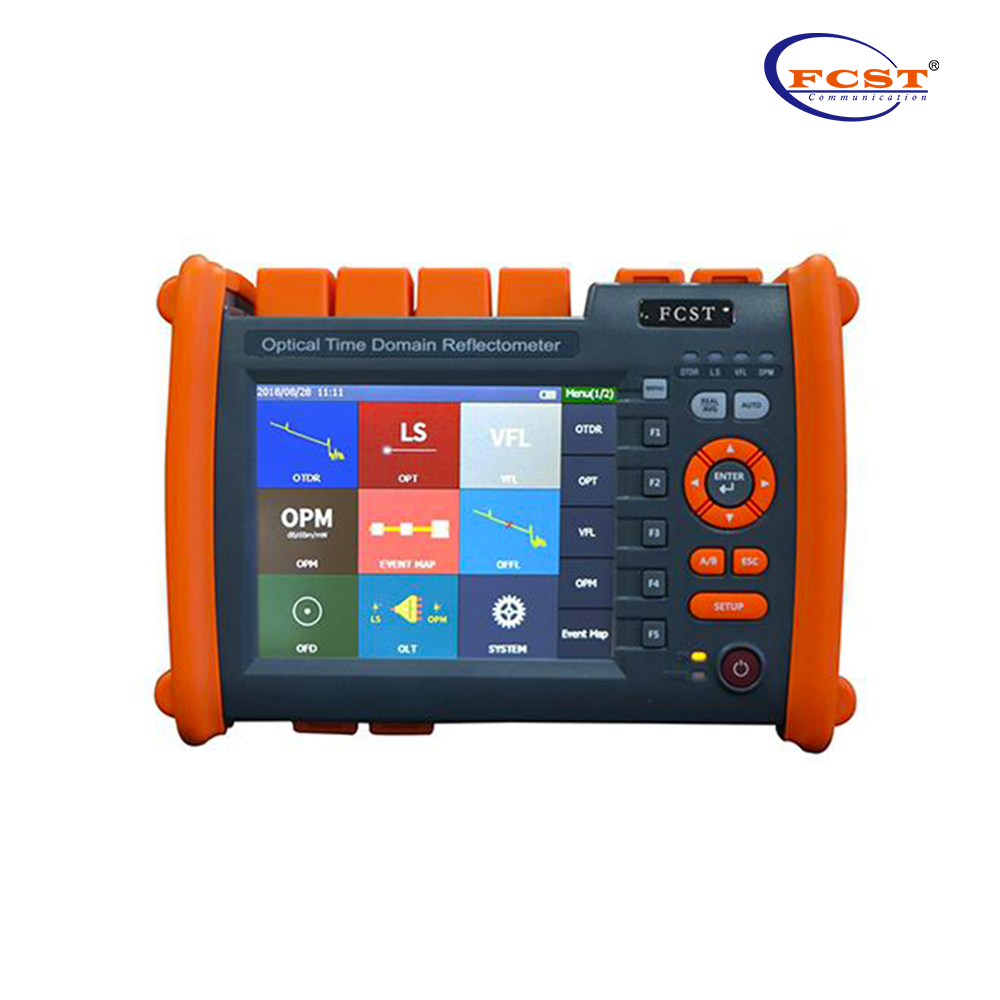

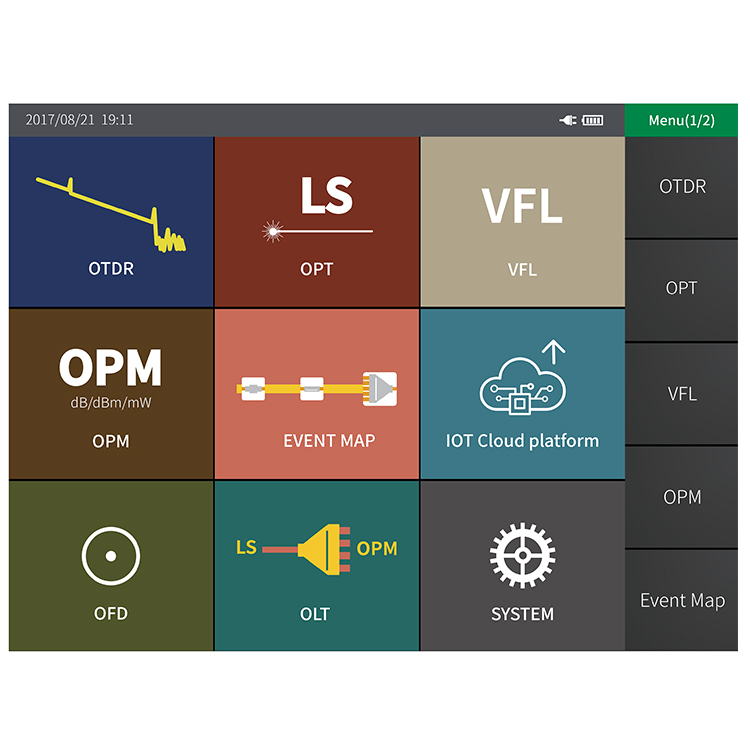

Exibição （Interface principal do instrumento)

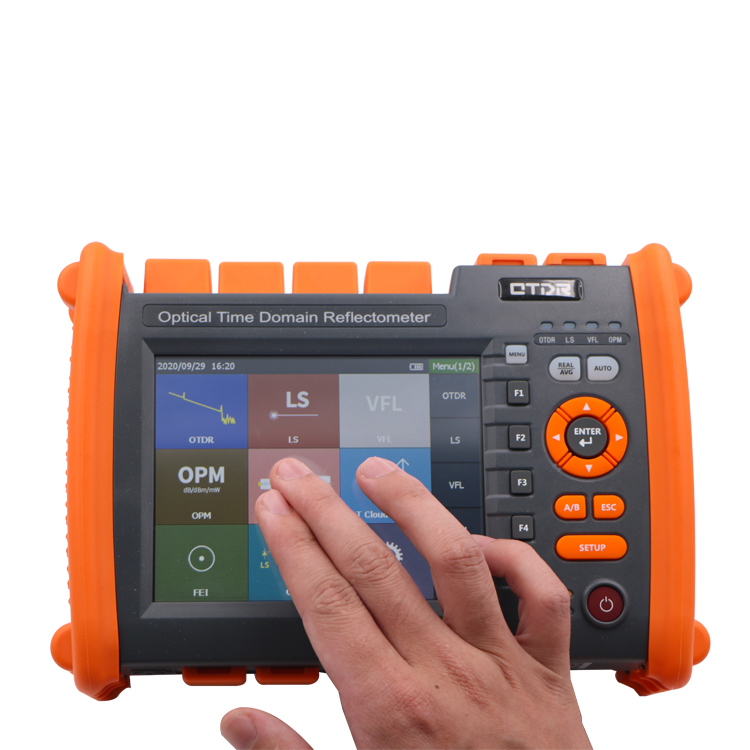

Tela de toque colorida de 5,7 polegadas. O Mini Otdr de mão Toque no modo de operação dupla de tecla + chave, emprestada do design do tablet, é rápida e conveniente.

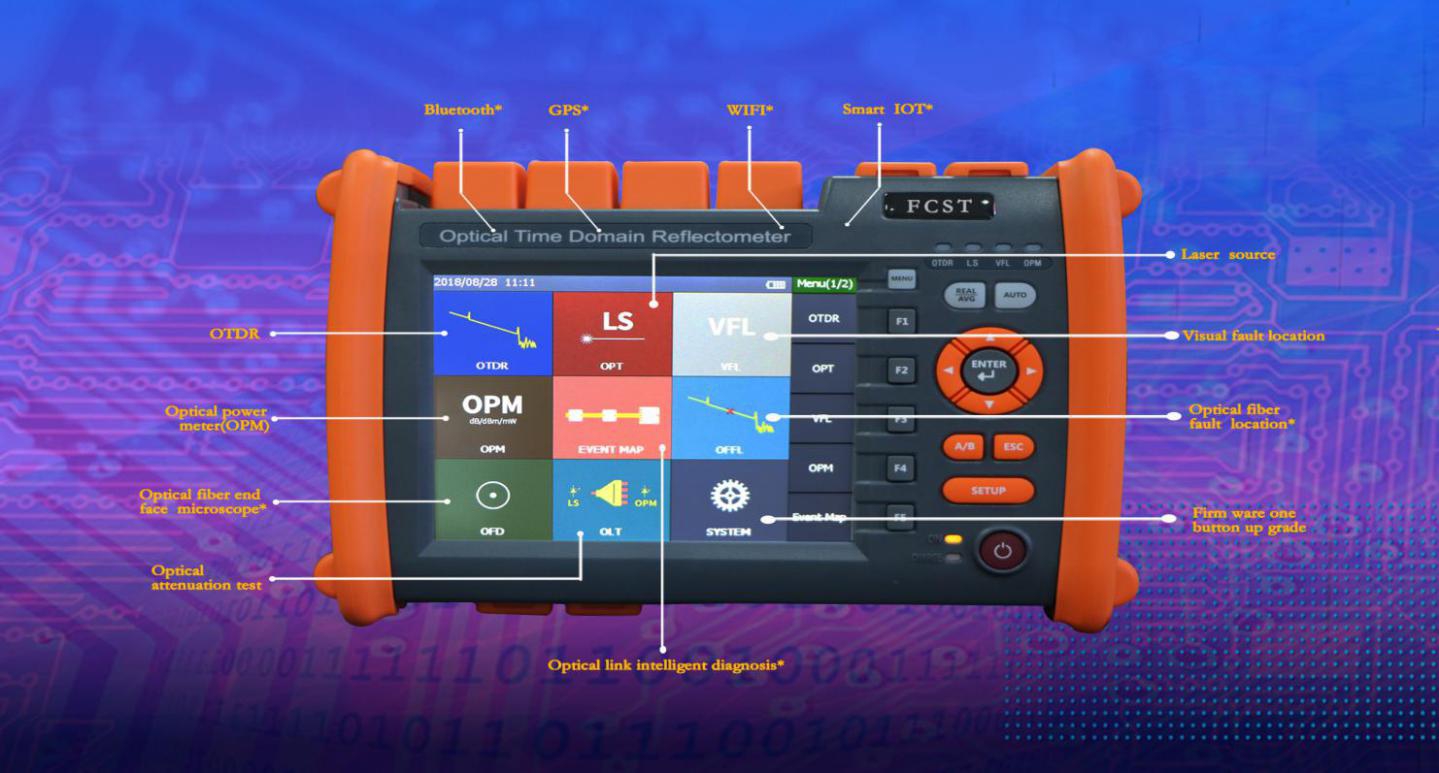

Projetado para fornecer eficiência. Integrar OTDR/fonte de luz/medidor de energia óptica, multifuncional VFL em um, função estável da fonte de luz 1310/1550NM, função de teste do medidor de energia óptica, VFL.

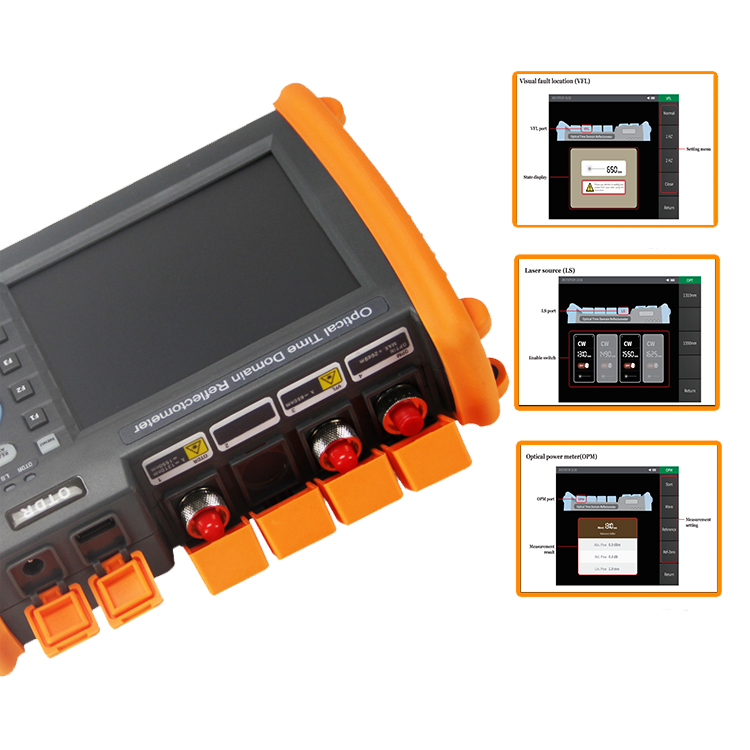

Com interfaces externas abundantes. O controle remoto pode ser realizado através do conector Ethernet, e a comunicação de dados entre disco U externo, impressora e PC também pode ser realizada através de duas interfaces USD não utilizadas. Ele suporta o processamento em lote de arquivos, pode imprimir quatro documentos por vez e suporta a impressão do formato PDF.

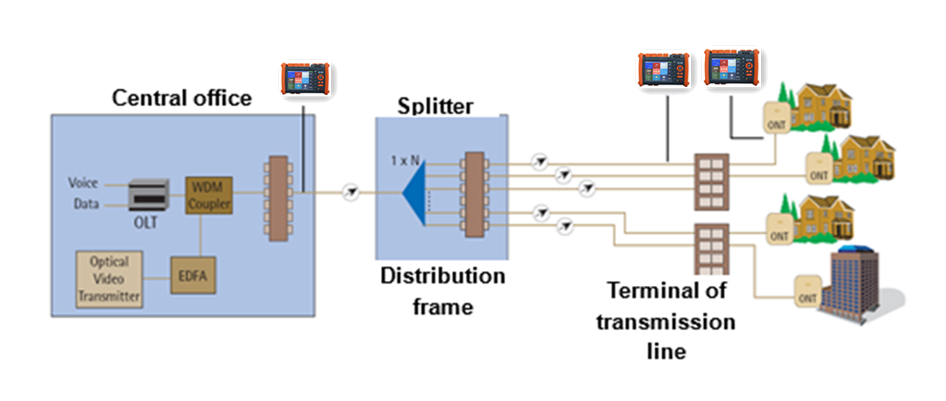

Aplicação do produto
O FCST080612 OTDR é um instrumento de teste multifuncional de alto desempenho, projetado pelo FCST para redes FTTX. Possui excelente desempenho de teste e pode suportar vários módulos de teste, como VFL, OPM e microscópio de fibra óptica (FIP). Este produto é usado principalmente para medir o comprimento, perda de transmissão, perda de conectores e outras propriedades físicas das fibras ópticas, e é amplamente utilizado em redes de FTTH, redes ópticas de área local, redes ópticas da área metropolitana, construção de rede de PON, implantação, manutenção, certificação e ensino de comunicação óptica e pesquisa científica.
