FCST01133
FCST
FCST01133
Resumo do Produto

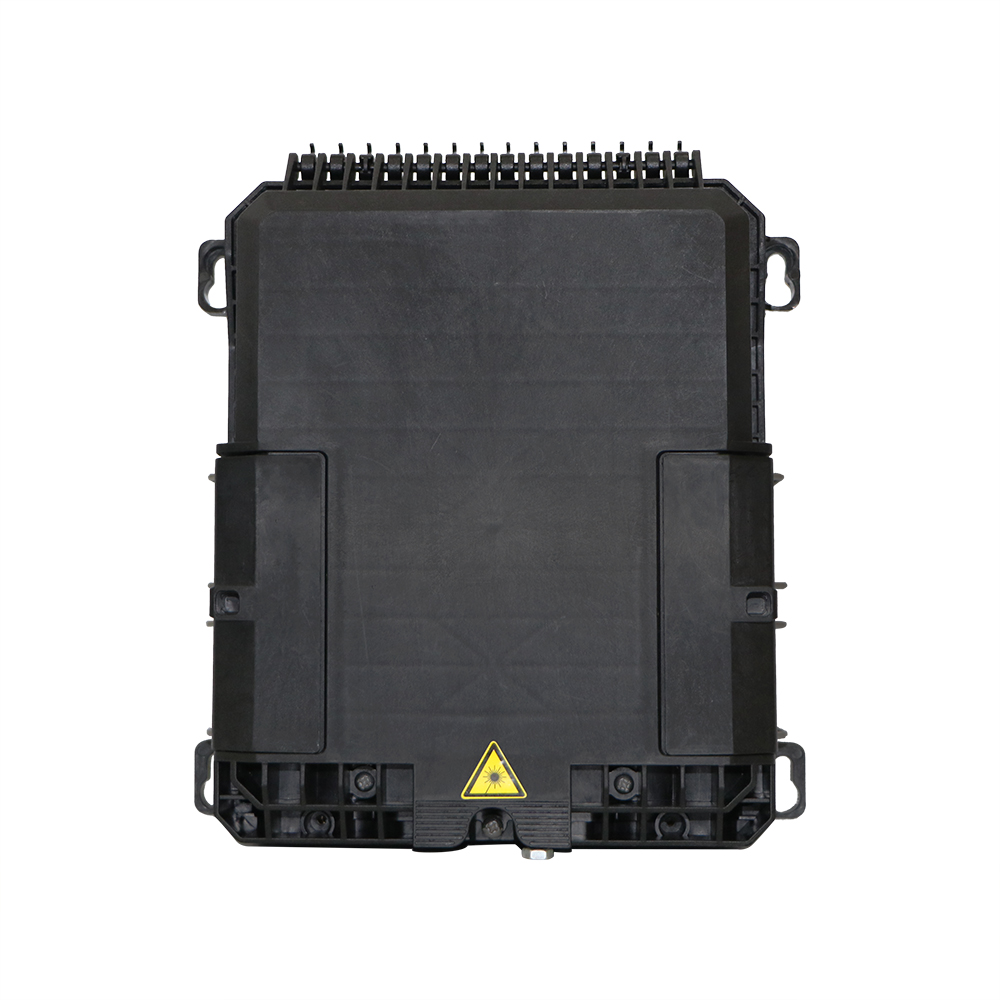

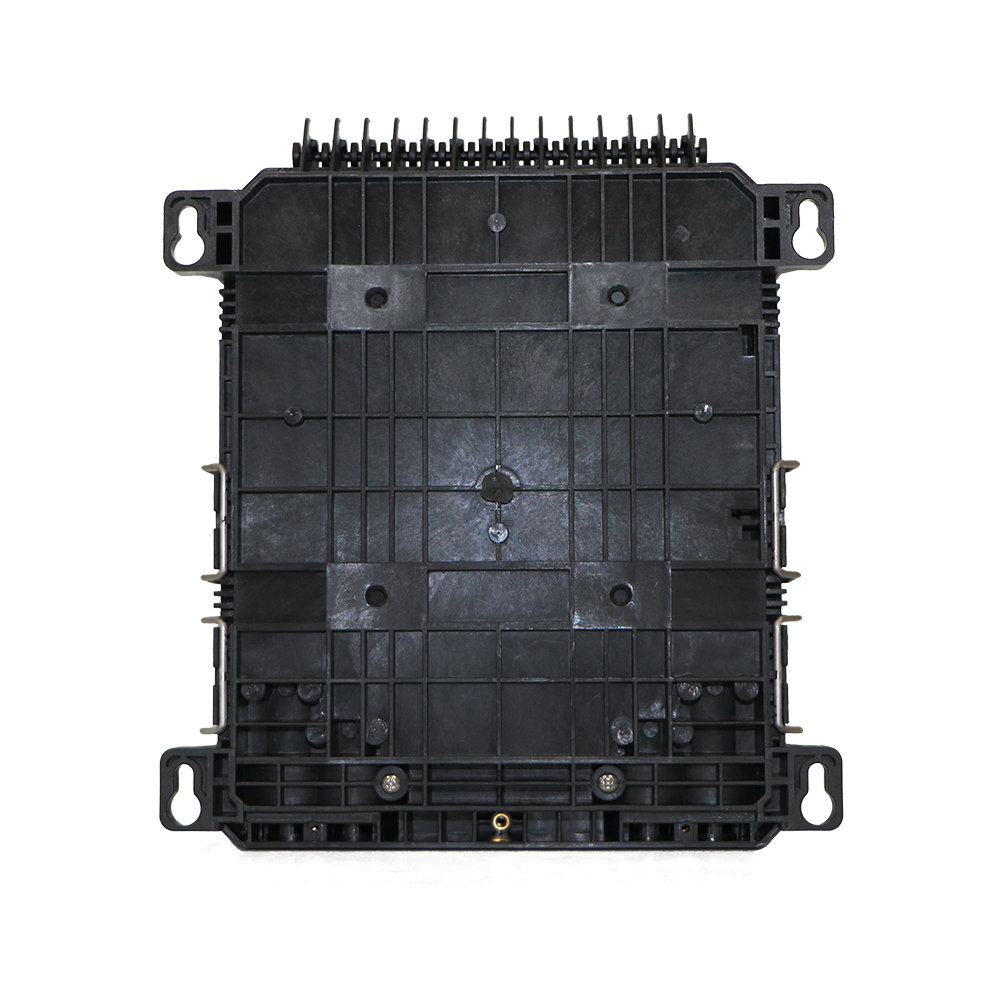

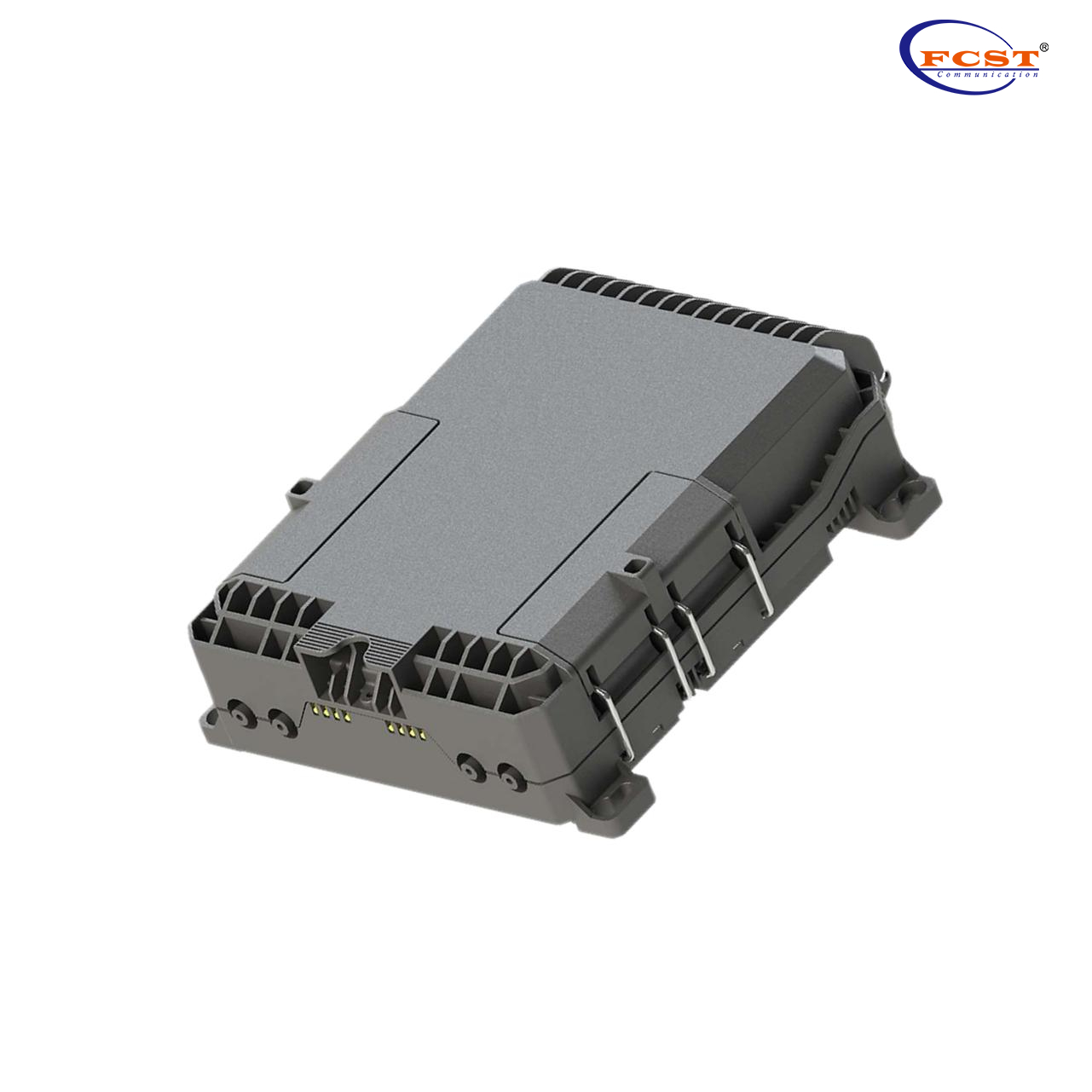

FCST01133 Fechamento de emenda óptica de fibra é usado como um ponto de terminação para o cabo do alimentador se conectar com o cabo de gota no sistema de rede de comunicação FTTX. O splicing de fibra, a divisão e a distribuição podem ser feitos nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de rede FTTX.
produtos Vantagens
lFechamento de emenda fO roteamento de Iber é razoável.
lAdequado para instalação interna ou externa, montada na parede.
lTerminações de vedação a cabos usam Tecnologia de vedação em gel Em vez de vedação de borracha simples.
lPrenda o cabo do alimentador e o cabo de solta, a emenda de fibras, a fixação, o armazenamento, a distribuição ... etc. tudo em um.
lBandeja de emenda empilhada embutida, fácil para aberta, a bandeja de emenda pode ser retirada, fácil para instalação e manutenção.
lO fechamento de emenda de cabo é MADE de material plástico de engenheiro de alta qualidade (PP), boa resistência mecânica, aparência elegante, robustez e durabilidade.
especificações do produto
Construção | Descrição |
Capacidade | 8Fibras |
Material | Pp |
Dimensão w*h*d (mm) | FCST01133-A: 266*237*75 FCST01133-C: 268*237*75.5 |
Entradas/tomadas | 4/8 |
Instalação | Montagem da pole/parede montada |
acessórios opcionais | Pigtail，Adaptador |
Nível de proteção | IP67 |
Método do cabo de entrada | Corte |
PLC Splitter disponível | Sim |
Peso líquido（g） | 1280 |
Tipo de divisor de plc | Divisor de tubo |

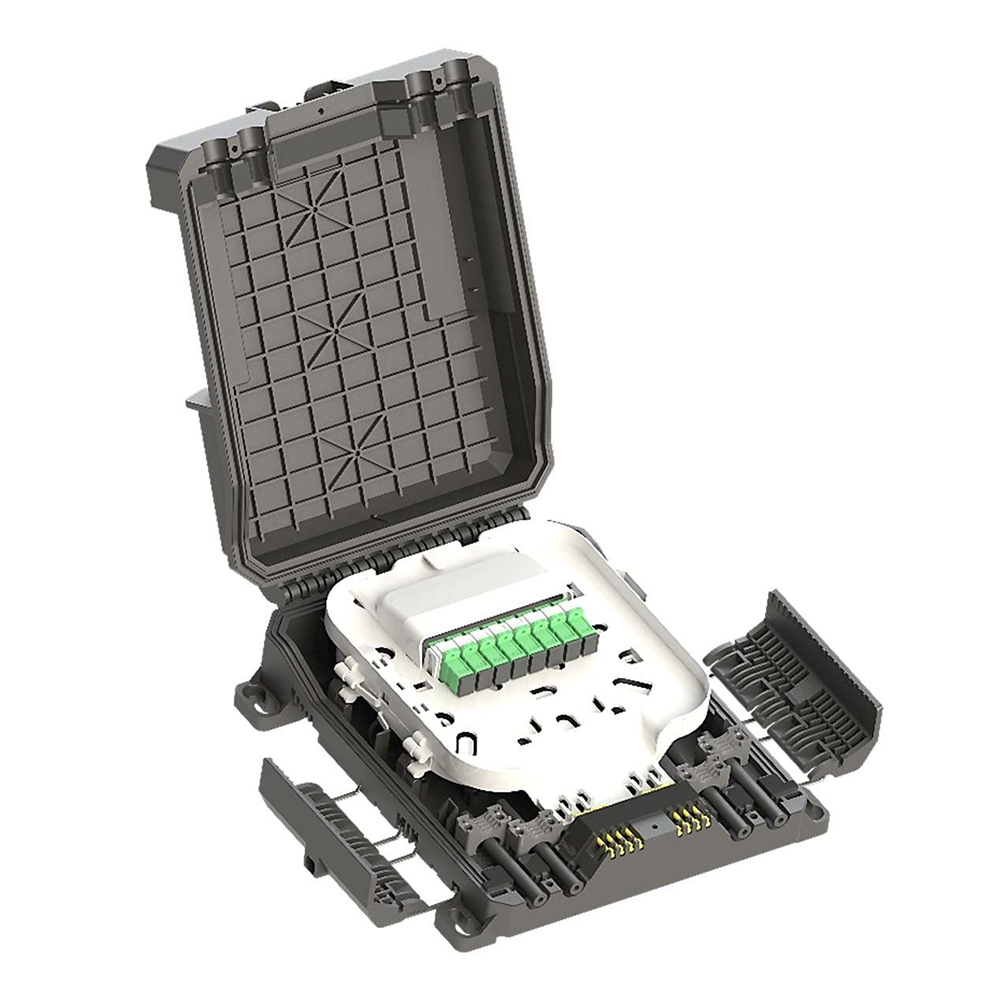

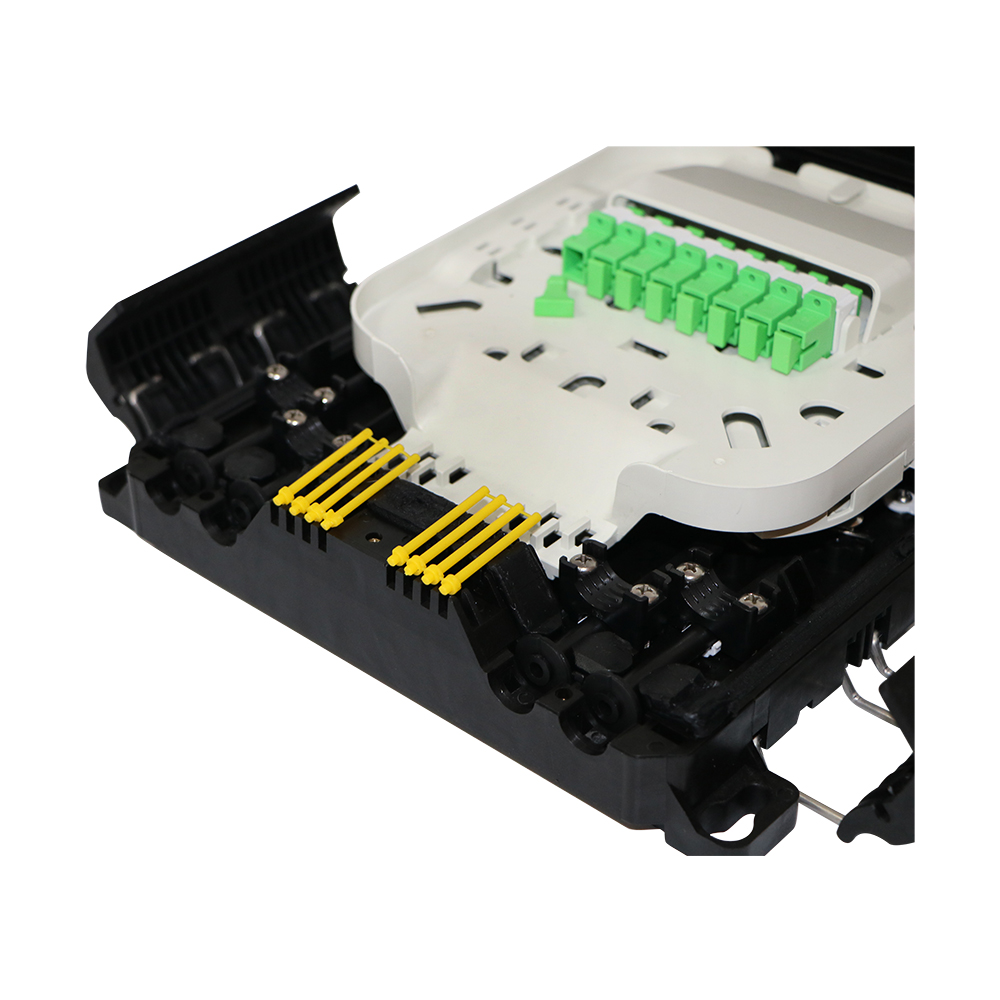

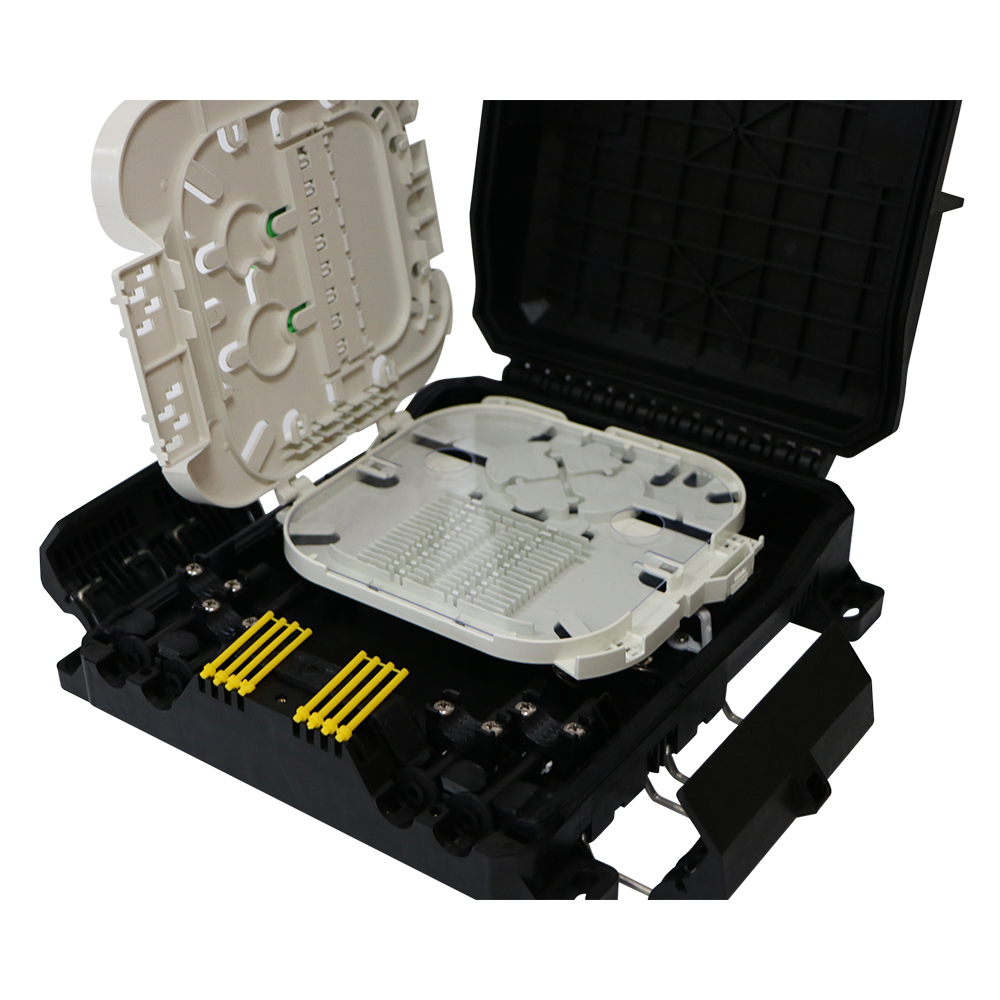

Estrutura do produto
Diagrama de roteamento de fibra
Diagrama de roteamento de fibra
Instalação montada na parede
Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.
Instalação montada no poste
Corrija 1 conjunto do anel do polo no pólo de telecomunicações, como abaixo.
Informações de embalagem
Construção | Descrição |
Dimensão externa (l*w*h) mm | 270*248*100 |
Peso/PC (kgs) | 1.51 |
Tamanho da caixa (L*W*H) mm | 580*520*330 |
Qty/CTN (PCS) | 12 |
Peso/CTN (kgs) | 19.12 |
Serviços de design e personalização
lForneça um processo inteiro, do plano ao produto e ao cliente.
lConhecer o cliente’requisito para personalizar o logotipo em um local adequado para o produto existente.
lConhecer o cliente’requisito para fazer modificar e personalizar razoáveis para o produto existente.
lForneça design gratuito de acordo com o requisito do cliente após contrato de cooperação assinada.
