FCST01139
FCST
FCST01139
produtos Descrição

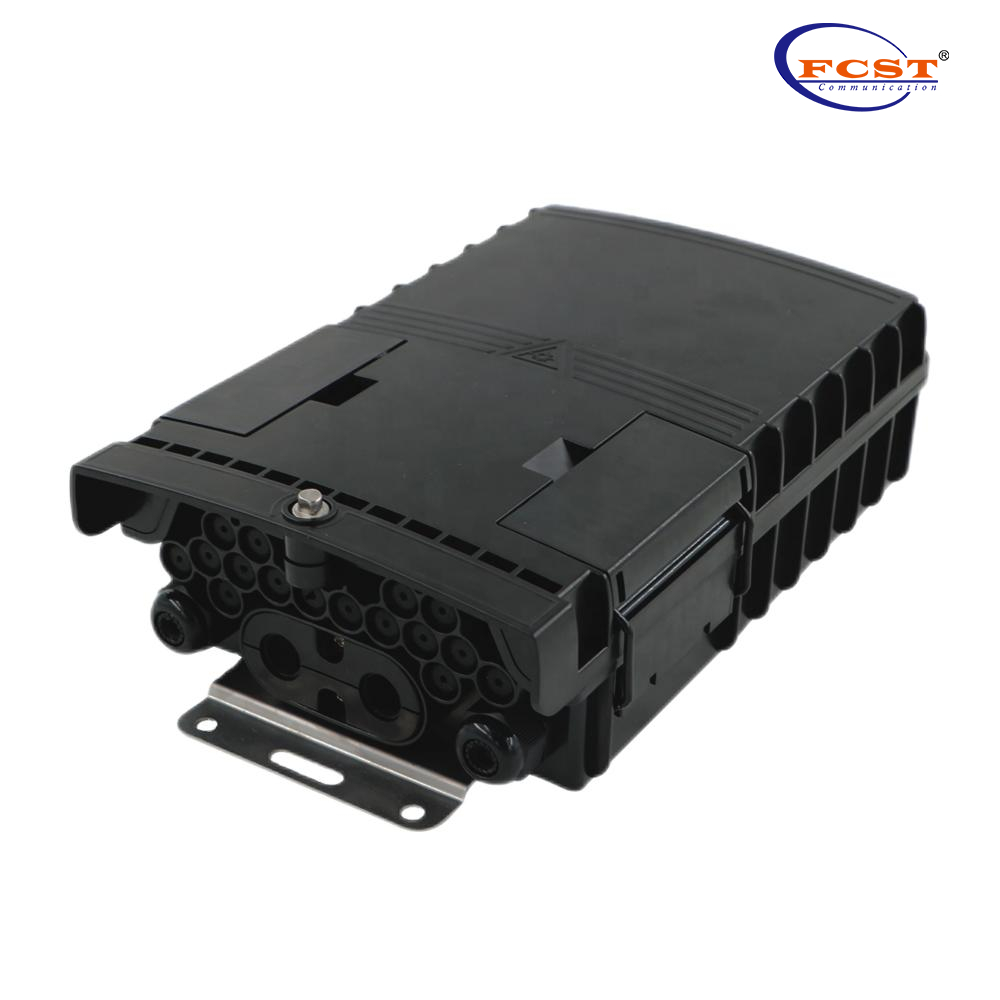

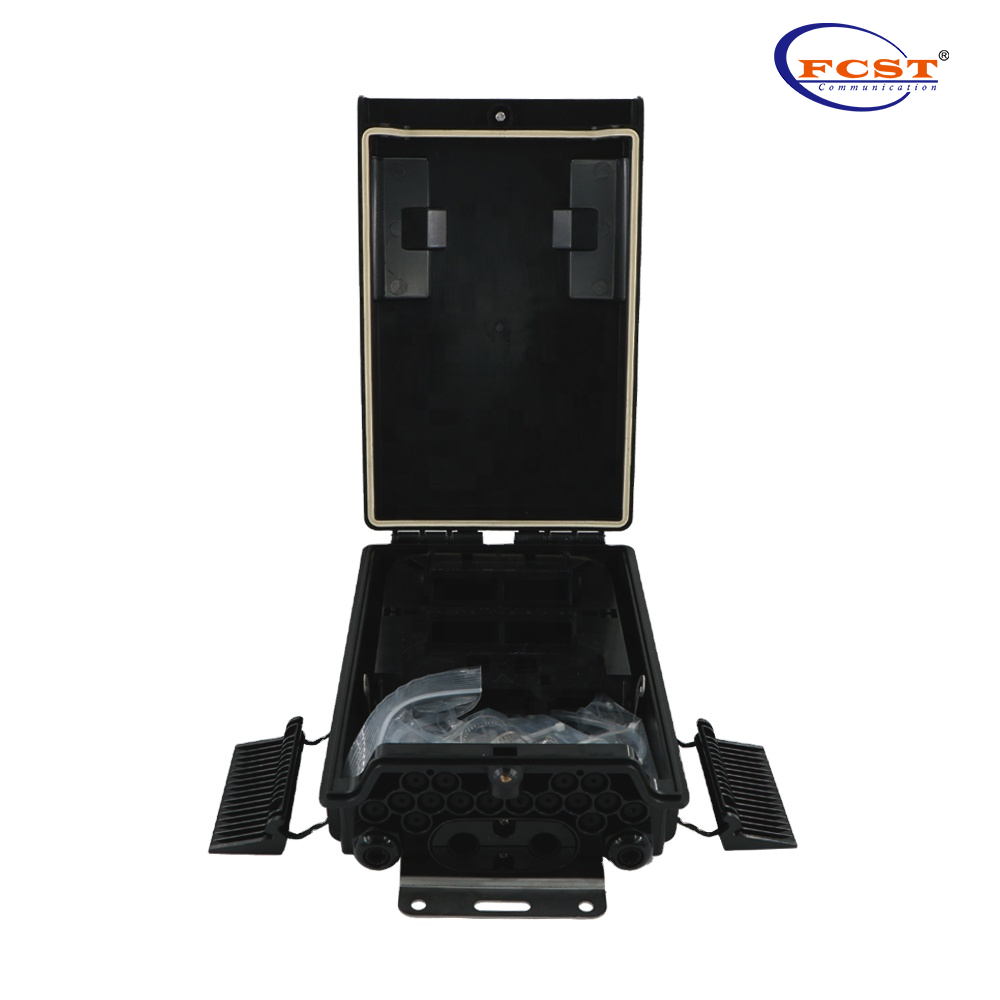

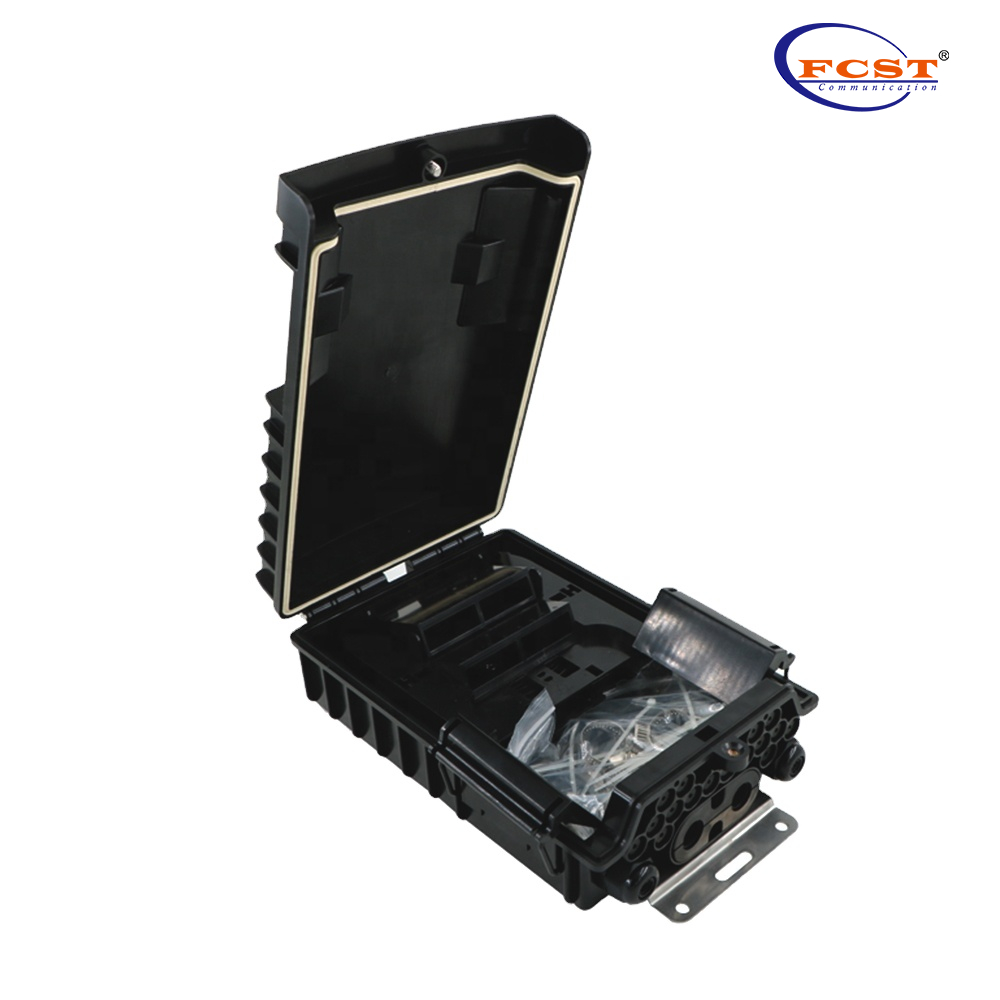

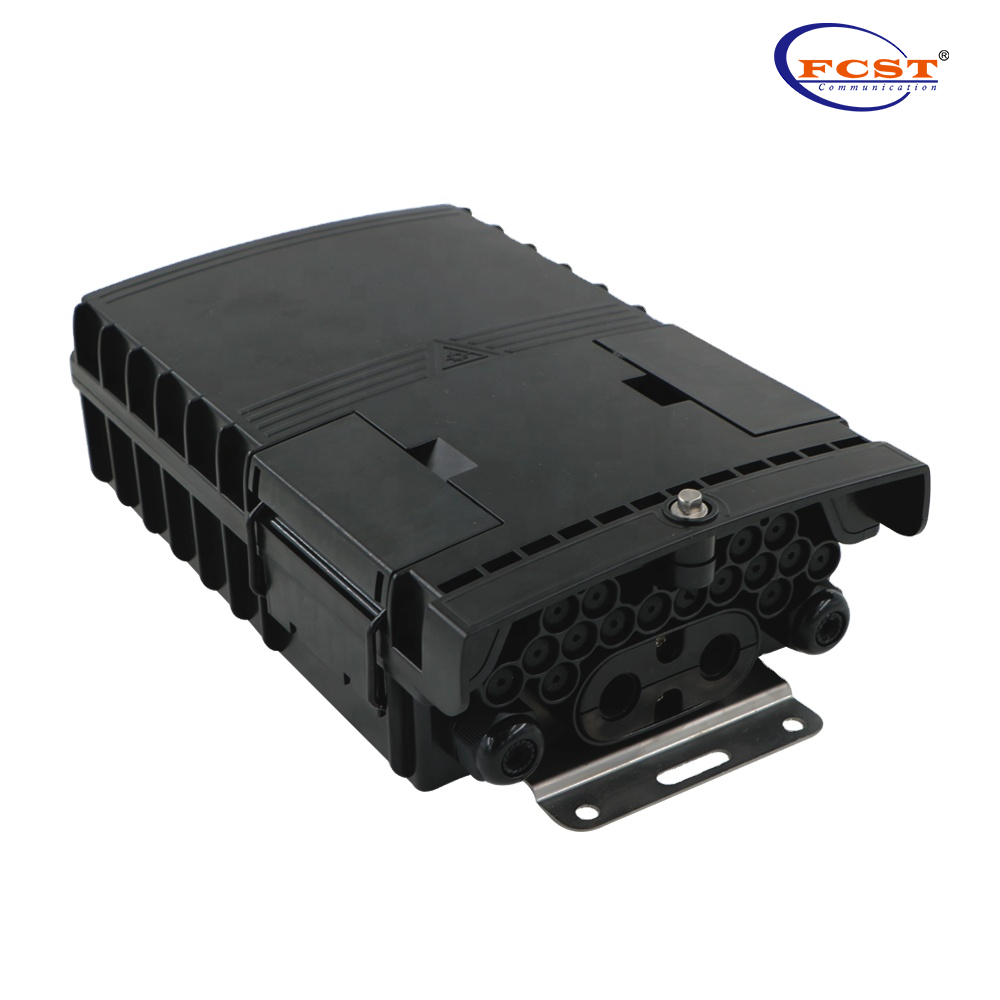

O Gabinete de fibra óptica é usado como um ponto de terminação para o cabo do alimentador se conectar com o cabo de gota no sistema de rede de comunicação FTTX. O splicing de fibra, divisão e distribuição pode ser feito nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de rede FTTX.
produtos Características
l Estrutura total fechada.
l Material: PC+ABS，à prova de água, à prova de água, à prova de poeira, antienvelhecimento e de proteção até IP65.
l Prenda o cabo do alimentador e o cabo de solta, a emenda de fibras, a fixação, o armazenamento, a distribuição ... etc. tudo em um.
l Cabo，Pigtails，Os cabos de patch estão passando pelo próprio caminho sem se perturbar, instalação do adaptador SC do tipo sc, fácil manutenção.
l O painel de distribuição pode ser invertido, o cabo do alimentador pode ser colocado por porta de expressão, fácil para manutenção e instalação.
l O gabinete pode ser instalado pela maneira de montados na parede ou montados em polo, adequado para usos internos e externos.
especificações do produto
Modelo | Tamanho（Foto 1） | Capacidade máxima | Tamanho da instalação (foto 2） | ||
AXBXC (mm) | dividindo | Splicing | Plc | Exdxc (milímetros) | |
FCST01139 | 274*175*82 | 16 | 16 | 1/8*2 | 184.5*140*80 |
Requisito ambiental
Temperatura de trabalho: -40 ℃～+60 ℃
Umidade relativa: ≤85%（+30 ℃）
Pressão atmosférica: 70kpa～106kpa
Principais folha de dados técnicos
Perda de inserção: ≤0,2db
Perda de retorno da UPC: ≥50dB
Perda de retorno da APC: ≥60dB
Vida de inserção e extração:＞1000 vezes
Folha de dados técnicos à prova de trovões
O dispositivo de aterramento é isolado com o gabinete, a resistência ao isolamento é menor que 2mΩ/500V（DC）;
IR≥2mΩ/500V
A tensão de resistência entre o dispositivo de aterramento e o gabinete não é inferior a 3000V（DC）/min, sem punção，sem flowover; u≥3000v

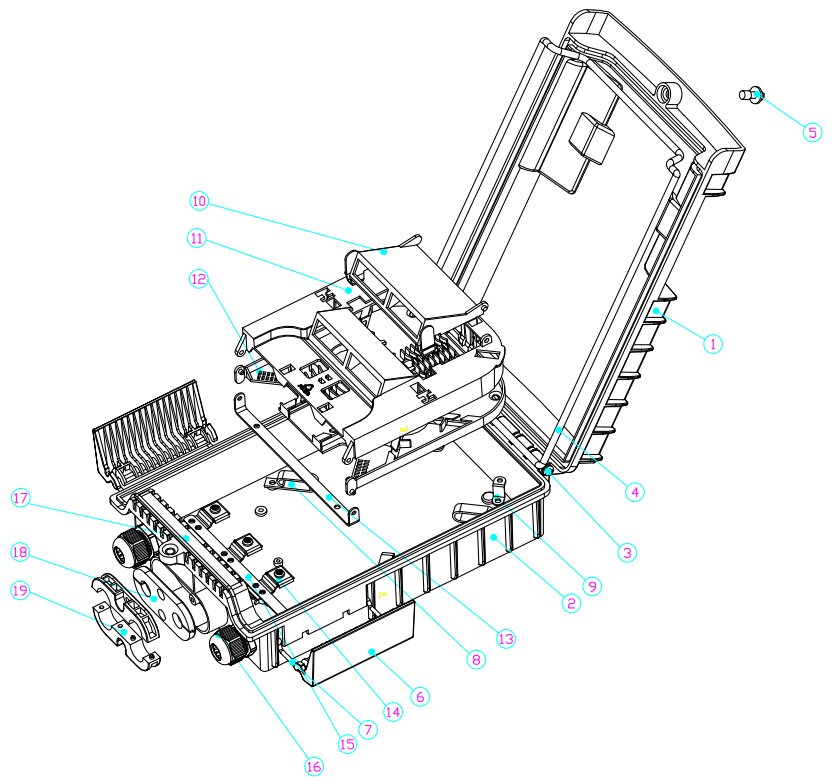

Estrutura do produto
1 | Tampa de 16W |
2 | Base 16W |
3 | Parafuso de conexão |
4 | Mar de borracha |
5 | Parafuso bloqueado |
6 | Clipe de porta 8b/12d |
7 | Clipe de porta de 8b/12d suporte de conexão |
8 | Anel de loop |
9 | A bracke fixa da abat |
10 | FDB0212E C Placa de flip do tipo C |
11 | Fb0212e b placa do tipo |
12 | Fdb0212e uma placa de flip de tipo |
13 | Suporte de flip |
14 | FDB026H FILER FIBRE |
15 | FDB0212E Brilhão de aterramento |
16 | PG13.5 Bloqueador à prova de água |
17 | FDB0216W TAT CABO |
18 | E TIPO LINK-2 |
19 | E tipo de link -1; maneiras de cabo |
Serviços de design e personalização
l Forneça um processo inteiro, do plano ao produto e ao cliente.
l Conhecer o cliente’requisito para personalizar o logotipo em um local adequado para o produto existente.
l Conhecer o cliente’requisito para fazer modificar e personalizar razoáveis para o produto existente.
l Forneça design gratuito de acordo com o requisito do cliente após contrato de cooperação assinada.
