FCST01143
FCST
FCST01143
produtos Características

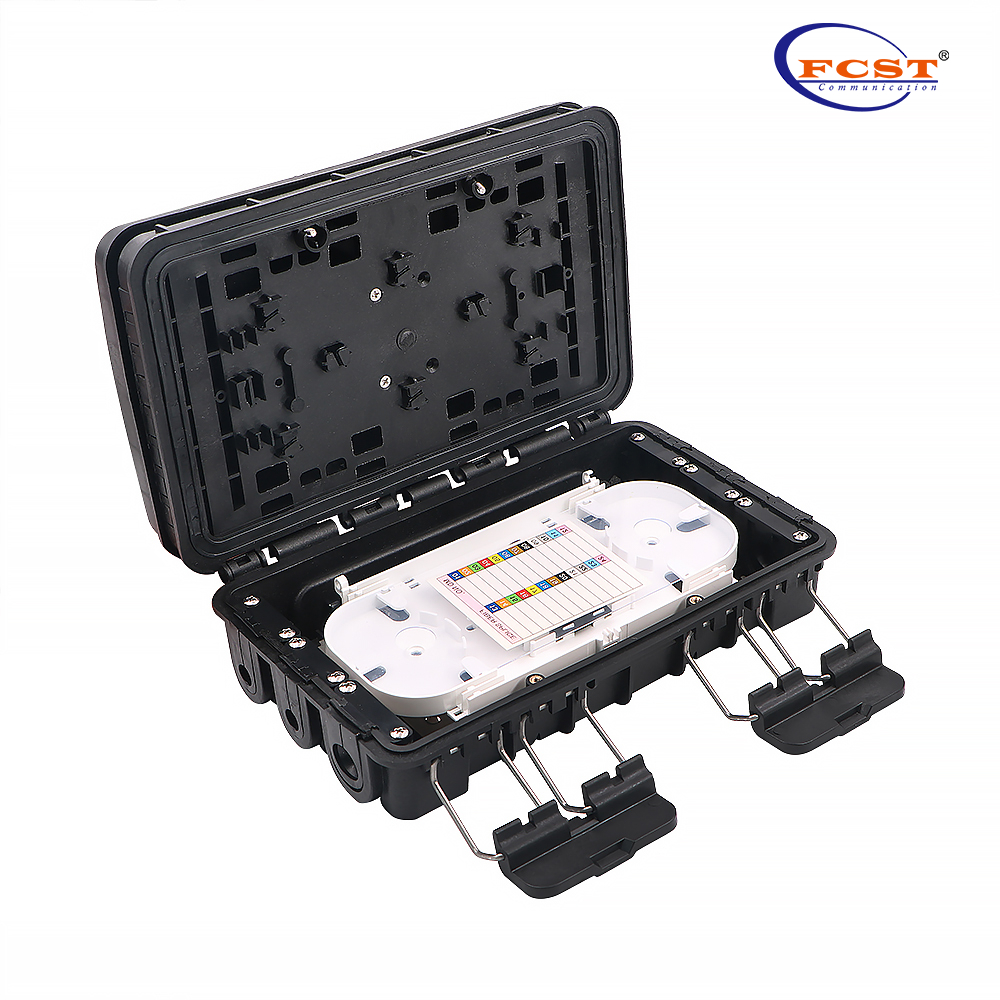

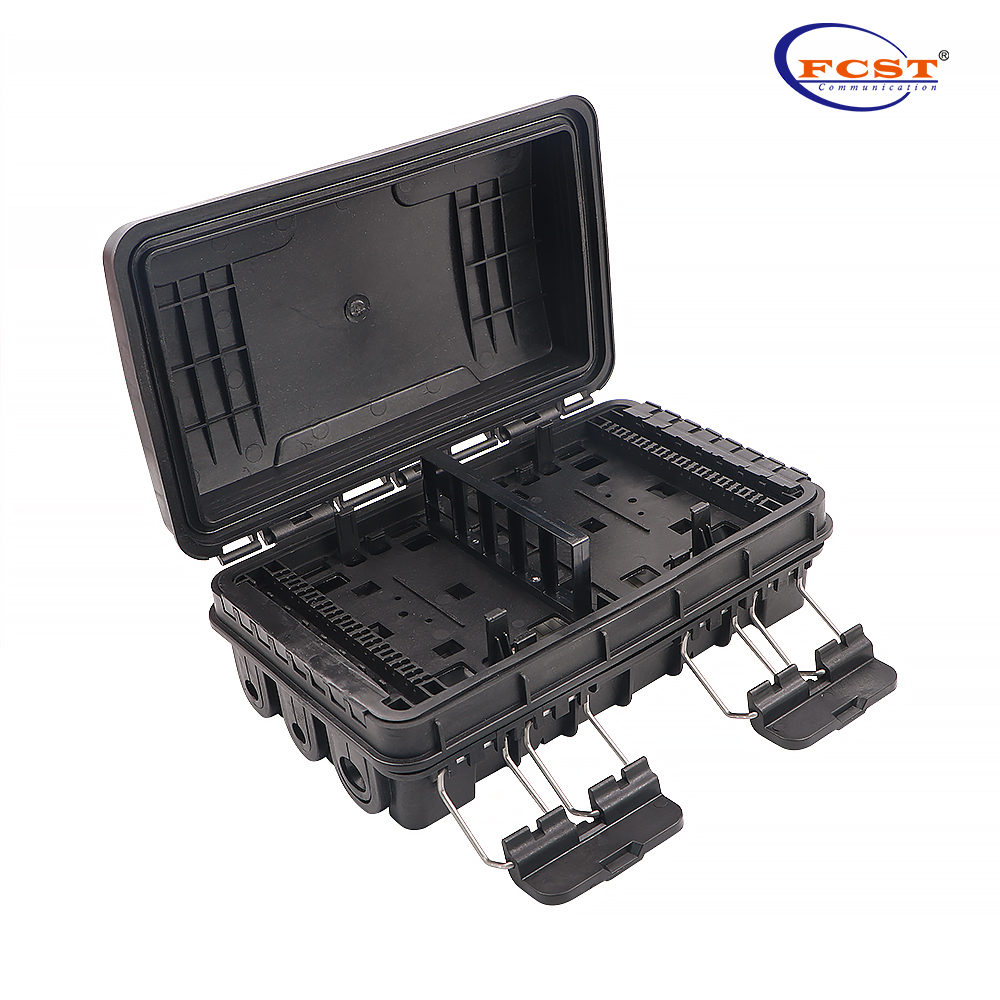

l O Fechamento de fibras é feito de plástico resistente ao impacto de alta qualidade e possui uma interface de usuário padrão que pode ser reaberta. Pode acomodar dois módulos LGX de divisor 1x8 PLC ou tipo de tubo de aço;
l Função anti-ultravioleta, anti-impacto e impermeabilizada;

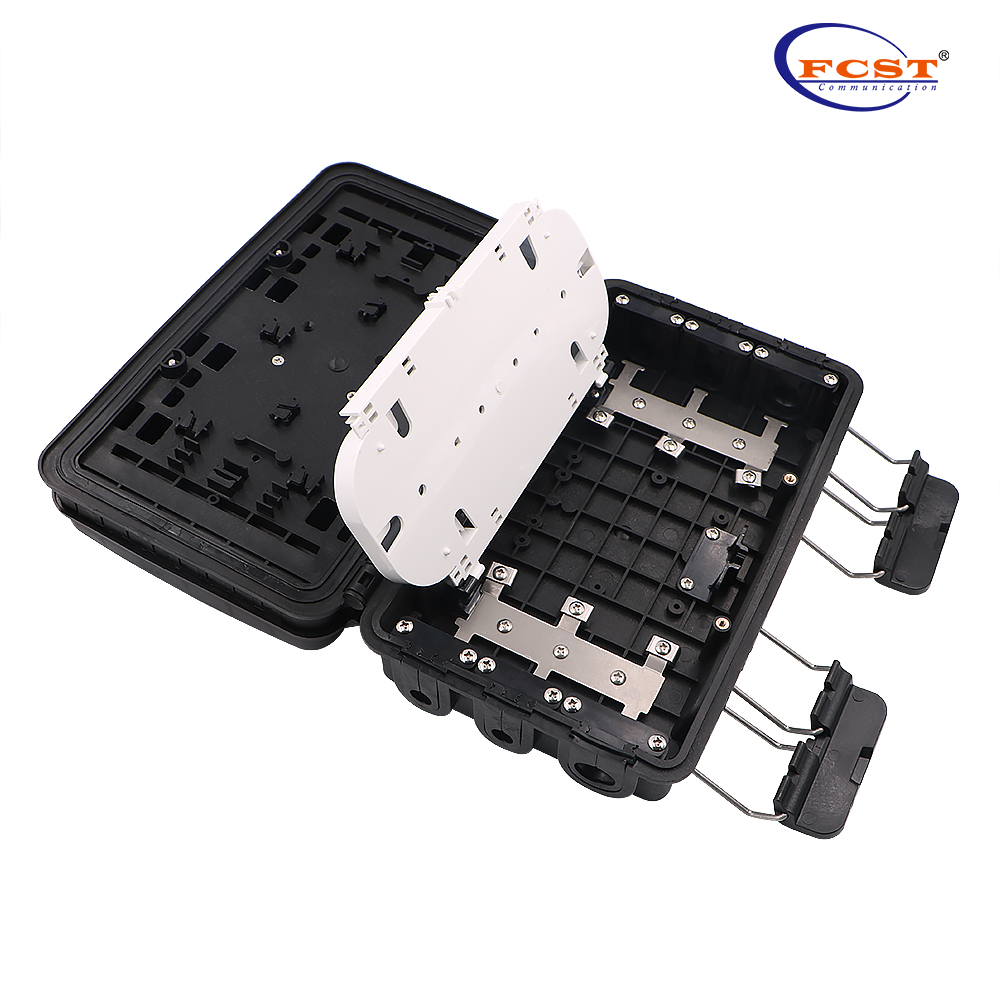

l Placa de flip de flip, ângulo de flip ≥ 180 °, área de fusão e área de distribuição é mais óbvia, reduzindo a passagem do cabo;
l O cabo de fibra óptica pode entrar e sair da caixa sem cortar o cabo.
especificações do produto
Modelo | FCST01143 |
Dimensão (mm) | 285*175*110 |
Cabo Diameter (mm) | Φ 7-φ 18 |
Cabo Port | 2pcs portas redondas de 8 a 20 mm, 4pcs de 5 a 16 mm de cabo, 16pcs Portas de cabo de solta de 3-7 mm |
Max.split Ratio | 2pcs 1x8 Splitter de tubo de aço |
Máx. Adaptador Number | 18 pcs |
Máx. Emenda Traio | 1pc |
Máx. Fusão SPLARO | 24 núcleos |
Técnico Parametadores
l Raio de fibra óptica de curvatura: ≥40mm.
l Bandeja de emenda Perda adicional: ≤0,1db .
l Faixa de temperatura: -40 ° C ~ +60 ° C.
l Pressão lateral anti: ≥2000n/10cm Resistência ao impacto:
≥20n.m Classe de proteção: IP65.
Instalação PRocedure
Caixa aberta, instale os adaptadores no suporte de plástico. (Veja a Fig. 1)

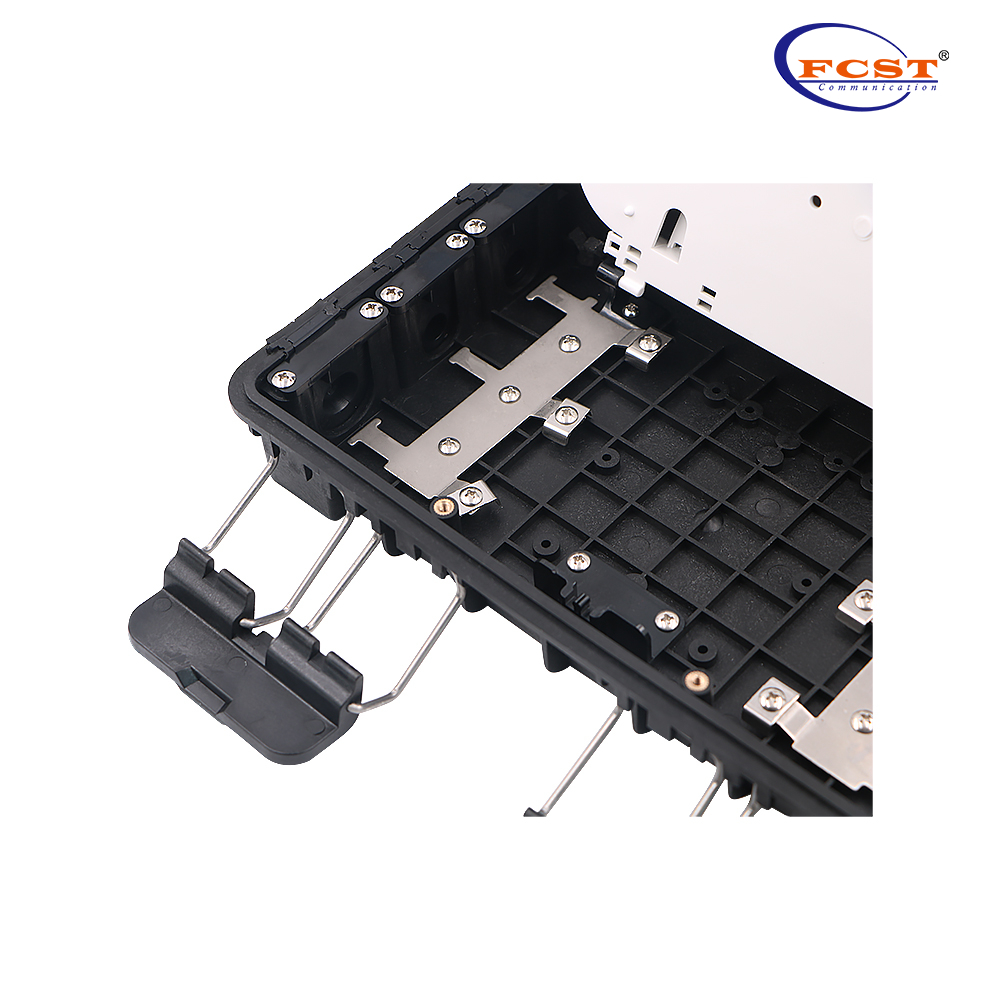

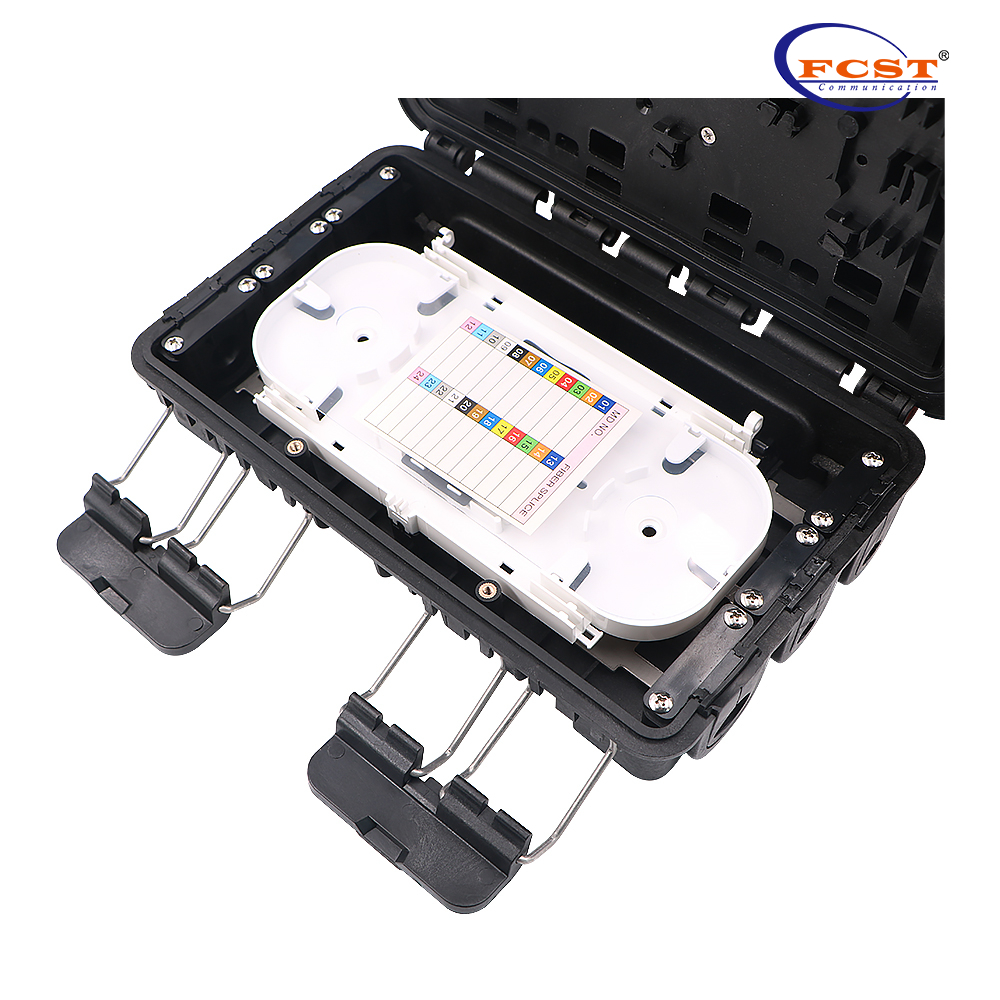

Tire a jaqueta externa, a jaqueta interna, o tubo solto do cabo, remova a pasta de enchimento de óleo dentro do cabo, mantenha o comprimento da fibra de 1-1,6m e o núcleo de aço de 30-50mm; Insira o cabo do alimentador através da entrada e trava com argola, placa de força para fixar o núcleo da fibra. O excesso de cabo óptico é enrolado na parte inferior e o cabo de fibra óptica fundido é introduzido na bandeja de fibra. O cabo de fibra óptica supérflua será fixado e armazenado na parte inferior da caixa, traga o cabo para a bandeja de emenda. (Veja a Fig. 2)
Insira os conectores de cabo de gota no adaptador do módulo de divisor (lado da saída) e, em seguida, fixar o cabo nos slots de fixação e depois através da vedação de borracha para levar o cabo. (Veja. Fig. 3)
Insira a trança de cabo no slot de fixação e passe pela borracha de vedação para liderar o cabo.

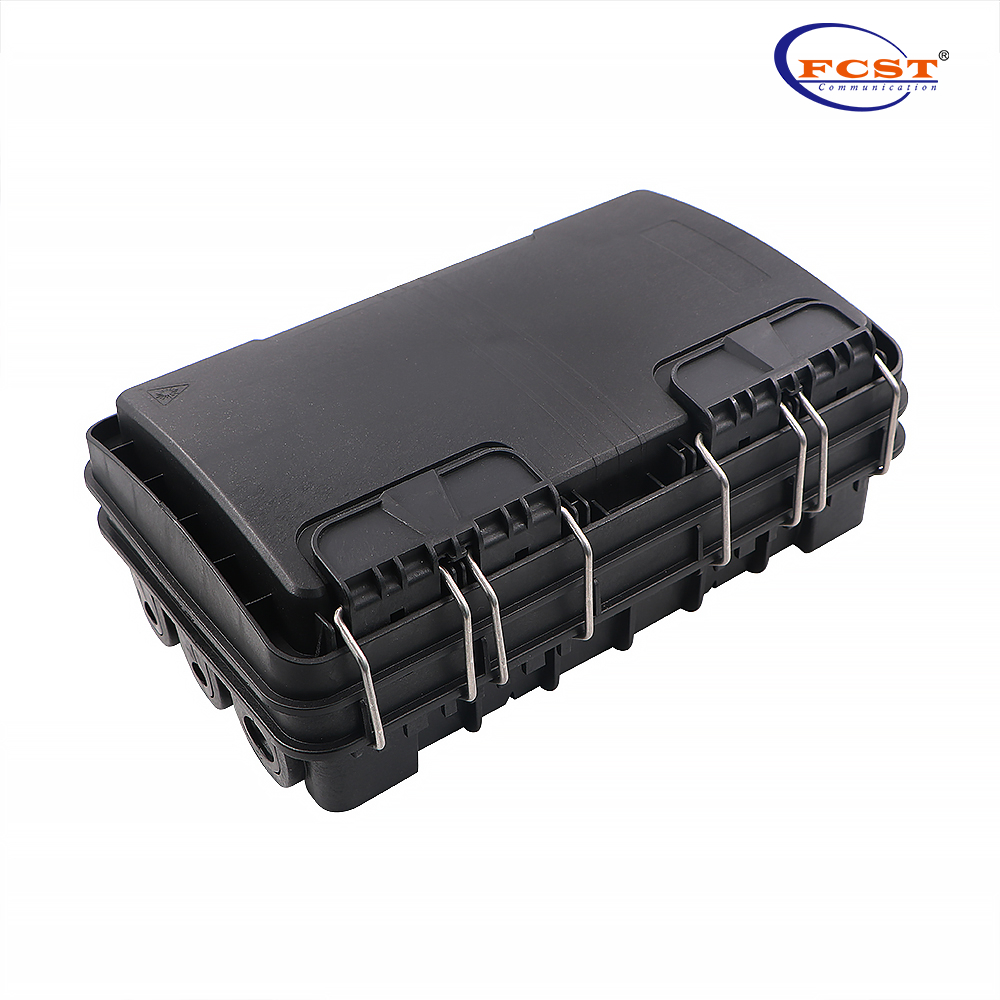

Feche a tampa, encaixe a fivela para completar a instalação, instale os ganchos de metal e depois conecte no cabo aéreo.
Serviços de design e personalização
l O gabinete de emenda de fibra óptica Serviço Rovide com todo o processo, do plano ao produto e ao cliente.
l Conhecer o cliente’requisito para personalizar o logotipo em um local adequado para o produto existente.
l Conhecer o cliente’requisito para fazer modificar e personalizar razoáveis para o produto existente.
l Forneça design gratuito de acordo com o requisito do cliente após contrato de cooperação assinada.
