Sete métodos de tratamento de emergência para projeto de cabo soprado

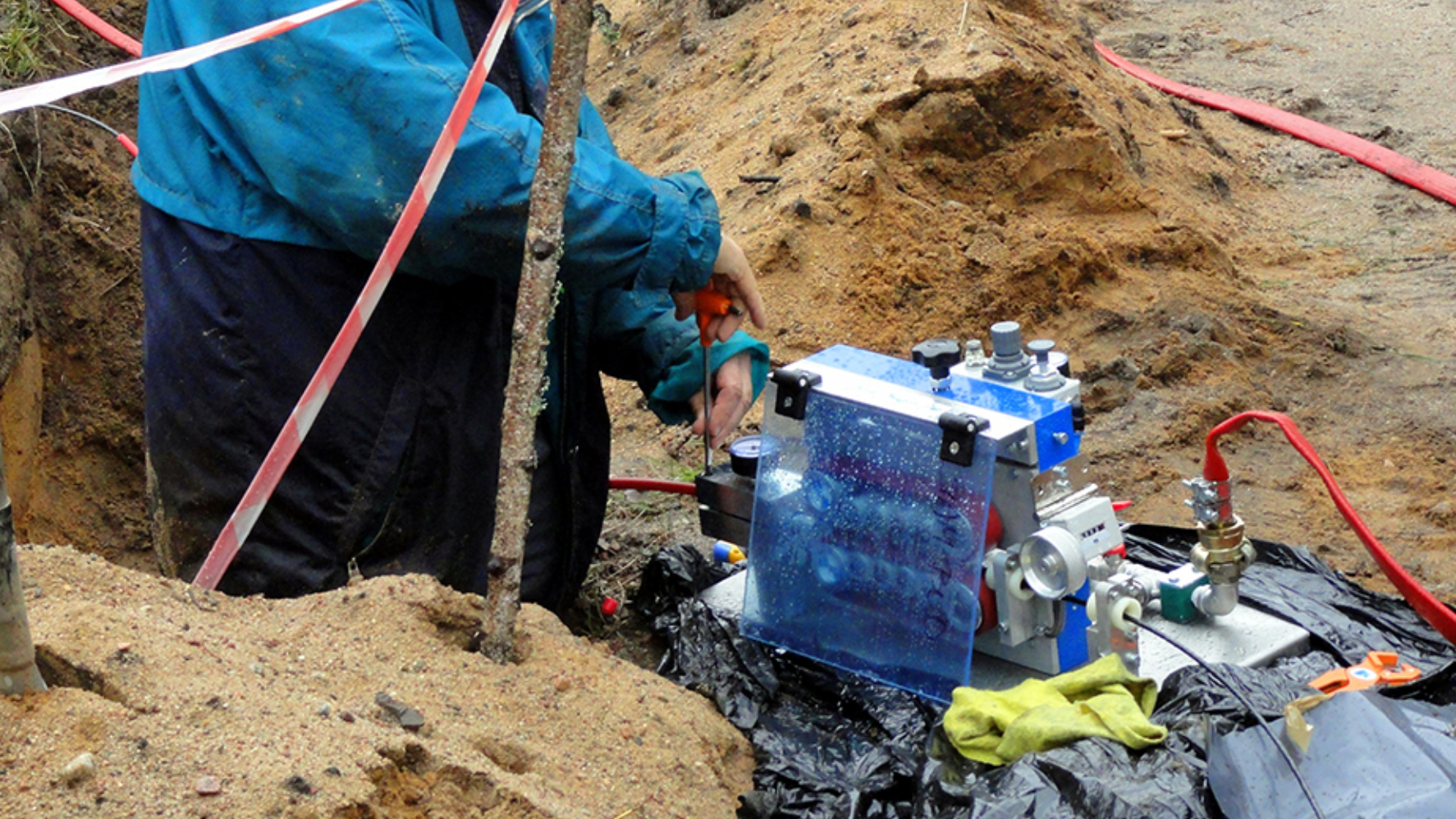

A solução de jateamento de cabos para colocação de cabos ópticos utiliza sopro de pressão de ar para soprar o cabo óptico no tubo conduíte HDPE colocado. O método de sopro de cabos para colocação de cabos ópticos é amplamente utilizado. Podemos encontrar alguns problemas de emergência quando realizamos a construção de sopro de cabos, então como devemos responder a tempo? Aqui estão sete métodos de tratamento de emergência para a construção de cabos soprados.

1. De acordo com as instruções de operação do compressor de ar e da máquina sopradora de fibra, primeiro verifique se o equipamento mecânico está normal.

2.Verifique se o anel de vedação da máquina de jateamento de cabos e o cabo óptico estão muito apertados. Se o erro do diâmetro externo do cabo óptico for grande, o ajuste for muito apertado e a rotação for inflexível, também será difícil explodir o cabo. Você pode fazê-lo girar de forma flexível substituindo o anel de vedação.

3.Durante o processo de construção, se o cabo óptico girar ou dobrar na frente da máquina sopradora de cabo e não puder avançar, a pressão de exaustão do compressor de ar e a velocidade de avanço da máquina sopradora de cabo de fibra óptica devem ser rapidamente reduzidas, e a pressão não pode ser forçada para evitar danos ao cabo óptico. Se a fibra de sopro de ar avançar após a descompressão e desaceleração, isso significa que o tubo do núcleo de silício de telecomunicações está parcialmente esmagado ou apresenta outras falhas. Após o cabo óptico passar pelo ponto de falha, ele é pressurizado e acelerado novamente. Se o cabo óptico ainda não conseguir avançar após a descompressão e desaceleração, a máquina deverá ser desligada imediatamente. Execute verificações do sistema e solucione problemas.

4.Se tudo acima estiver normal, ligue a máquina e verifique se a pressão do ar na extremidade de saída do tubo de silicone está reduzida. Se a pressão do ar na extremidade de saída do tubo com núcleo de silício diminuir, isso indica que pode haver uma falha de vazamento de ar na tubulação e devem ser feitos esforços para eliminar a falha.

5.Se a causa não puder ser identificada, uma quantidade apropriada de lubrificante de sopro de cabo deve ser adicionada ao bico na extremidade de sopro e, em seguida, o método de sopro pulsado (ou seja, o compressor de ar é ligado e desligado) é usado para fazê-lo avançar. A justificativa para isso é que remover a pressão do ar na tubulação e, em seguida, pressurizá-la repentinamente reduzirá a força estática tangencial acumulada ao longo do comprimento do cabo óptico na tubulação.

6.Se nenhum dos métodos acima for eficaz, o micro conduíte só poderá ser desconectado no ponto onde a alimentação do cabo for interrompida e o microcabo soprado por ar for colocado para sopragem secundária. Após a restauração, adicionar pedras de marcação nos pontos de desconexão e indicá-las nos desenhos de construção.

7. Tratamento de sopro de cabo quando o diâmetro externo do cabo de fibra óptica soprado por ar é grande e há muitas curvas ou curvas 'S'.

eu). Ao soprar cabos em áreas com grandes diâmetros externos e curvas em 'S', é aconselhável operar em temperaturas e umidade mais baixas, evitando manhãs e noites. Os principais motivos são:

ii). Quando a umidade é baixa, a correia de transmissão da máquina do soprador de cabo e o cabo óptico não são fáceis de deslizar, e é mais fácil fazer com que a correia de transmissão e o orifício do cabo óptico se encaixem corretamente durante a instalação (deslizamento e aperto inadequado da correia de transmissão afetarão o cabo óptico de sopro de ar).

iii). Quando a temperatura é muito alta, a viscosidade do fluxo de ar enviado para a tubulação aumenta (o componente de gaseificação aumenta), o que aumenta a resistência ao sopro de ar (a 'força de cisalhamento' hidrodinâmica tangencial acumulada ao longo do comprimento do cabo óptico aumenta). Ao mesmo tempo, se a temperatura for muito alta, a camada de silício na parede interna do tubo de silício amolecerá, aumentando o coeficiente de atrito da parede interna.

Durante a construção na estação de alta temperatura do verão, um separador de condensação de ar deve ser instalado após o compressor de ar e a pressão de exaustão do compressor de ar deve ser aumentada adequadamente. A densidade do fluxo de ar após o condensador aumentará, o que reduzirá a pressão do ar.
