Por que as soluções Quick ODN são tão populares?

Na construção de redes ODN, os custos de instalação de engenharia e de equipamento são enormes. Por exemplo, ao instalar cabos ópticos, trabalhadores experientes precisam usar máquinas de fusão para unir fibras ópticas. Em segundo lugar, a instalação é difícil e as operações de instalação e manutenção afetam a qualidade da rede. Ao instalar uma rede ODN tradicional, toda vez que você adiciona ou substitui um cabo óptico do usuário, é necessário abrir a caixa de distribuição de fibra óptica , emendar a fibra no local ou fazer um conector frio e, em seguida, fixar o cabo óptico de entrada dentro da caixa e selar novamente a caixa.

Principais desafios na conexão ODN

O mais difícil na construção de redes ODN tradicionais é que a conexão entre cada instalação de equipamento de nó ODN e o cabo óptico requer operações complexas de remoção, fixação e fusão de cabos ópticos , o que consome muito tempo e mão de obra. Para reduzir a emenda de fibra no local , surgiu uma solução Quick ODN, que melhora a velocidade de instalação no local, também chamada de solução Quick ODN (Quick ODN).

As principais tecnologias da solução rápida ODN são as seguintes :​ ​​ ​​

Tecnologia chave 1: Tecnologia de pré-conexão

Na construção de redes ODN, a emenda de fibra óptica sempre foi uma tarefa altamente técnica que requer técnicos de emenda de fibra bem treinados. Isso torna a implantação e a construção de cabos ópticos caras e lentas, e a emenda muitas vezes se torna um gargalo no progresso da construção. Pré-conexão refere-se à pré-fabricação de conectores de cabos ópticos que atendem aos requisitos do ambiente de uso na fábrica para formar um conjunto de cabos ópticos pré-fabricados . Os conectores pré-fabricados são inseridos diretamente no adaptador do equipamento do nó e nas instalações do canteiro de obras para realizar a função de acoplamento de fibra óptica. Combinada com o uso de conectores externos aprimorados, a tecnologia de pré-conexão permite que as conexões de fibra óptica sejam feitas diretamente fora do dispositivo do nó, sem a necessidade de abrir repetidamente a caixa.

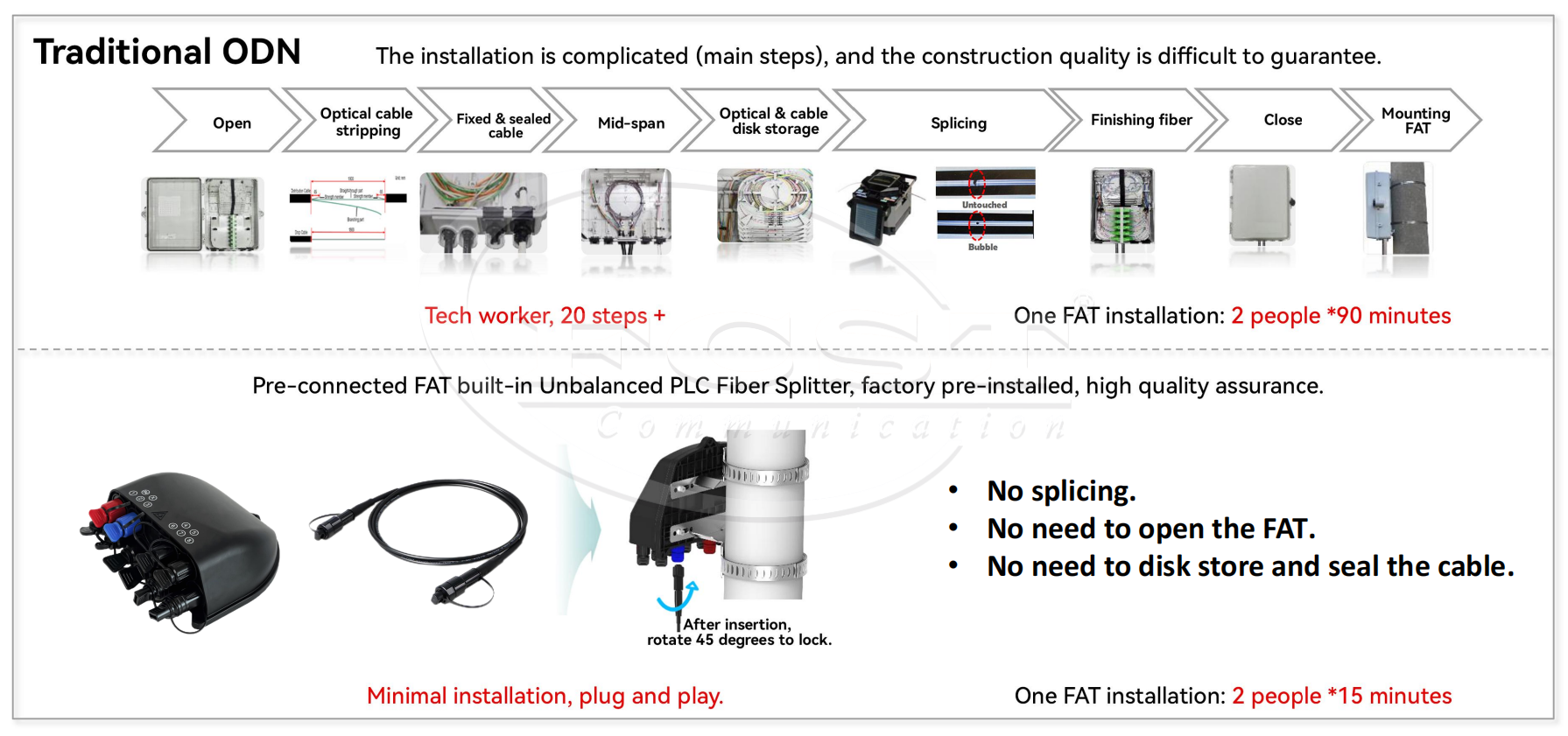

Vantagens da solução ODN rápida

Tecnologia chave 2: Rede óptica de proporção desigual

Como todos sabemos, o divisor óptico é o principal dispositivo óptico passivo da rede ODN. A saída do sinal óptico pela porta óptica OLT é transmitida para um local designado através de uma única fibra óptica e então ramificada para múltiplas fibras ópticas através do divisor óptico, realizando assim uma porta PON. A arquitetura de acesso a múltiplos usuários pode reduzir significativamente os custos de construção de rede ao reutilizar equipamentos OLT e cabos ópticos em seções de alimentação e seções de distribuição. A taxa de divisão total das redes PON tradicionais é geralmente 1:64 e 1:32, e o modo de divisão de 2 níveis é frequentemente usado.

A solução de rede baseada em divisores PLC diferentes pode resolver com eficácia os problemas existentes na implantação tradicional de ODN. Esta solução altera a lógica de rede tradicional de divisores ópticos de proporção igual. Em cenários de rede típicos, ele adiciona divisores 1:2 PLC na frente do divisor óptico 1:8. O divisor óptico é baseado na potência óptica de entrada dividida em duas partes, como 70% e 30%, 30% da potência é distribuída para um divisor óptico 1:8 e 70% da potência é transmitida para a caixa de distribuição de fibra óptica de próximo nível.

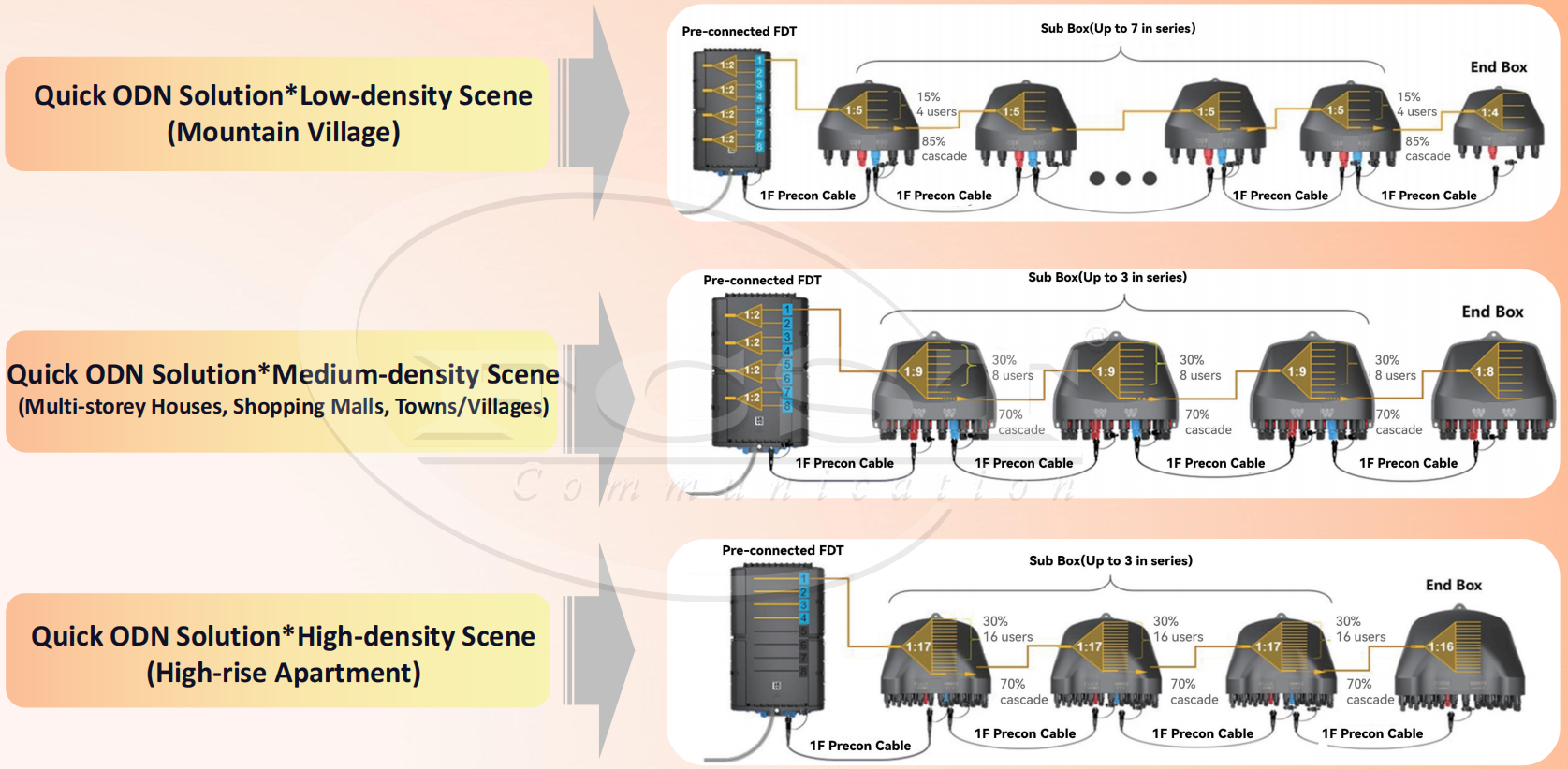

Exibição rápida da cena da solução ODN

Tecnologia chave 3: Tecnologia de caixa totalmente selada

Durante a construção de redes ODN tradicionais, é necessário abrir a caixa do equipamento do nó em cada ponto de emenda ou divisão e realizar operações como fixação de cabos ópticos, emenda de fibras ópticas e instalação de divisores ópticos no local. Durante o processo de operação e manutenção, cada vez que um novo usuário é conectado, a caixa de distribuição do cabo de fibra óptica precisa ser reaberta e operações como fixar o cabo de entrada, emendar e enrolar a fibra óptica precisam ser realizadas novamente. O processo de construção requer altas habilidades do operador e longo tempo de operação, e a qualidade da construção varia muito com a habilidade do operador.

Tendo em vista os problemas de qualidade causados ​​pela desembalagem tradicional do ODN, a tecnologia de caixa totalmente selada na solução de pré- conexão alivia efetivamente esse problema. O fechamento de acesso de fibra de conexão rápida totalmente selado é completamente selado depois que os componentes ópticos internos são montados na linha de produção da fábrica, deixando apenas a interface de acoplamento de fibra óptica exposta . Plug and play no local, com interfaces vazias protegidas por tampas contra poeira. Ao adicionar novos usuários durante a operação e manutenção subsequentes, apenas novos cabos de entrada precisam ser conectados.

* Para produtos relacionados à solução rápida ODN, consulte as recomendações na parte inferior.
