Os 10 principais fatores que afetam a distância de sopro

À medida que as implantações de fibra para x (FTTx) aceleram em todo o mundo, o sopro de cabos – ou jateamento – continua sendo o padrão ouro para instalações de microdutos subterrâneos rápidas, de baixo dano e alto rendimento. Contudo, a distância de sopro não é determinada apenas pela pressão do ar. É o resultado de uma sinergia em nível de sistema entre geometria do duto, lubrificação, integridade do conector, design de fechamento e condições ambientais.

Aproveitando o abrangente ecossistema de instalação subterrânea da FCST - incluindo o lubrificante FBL1000 , conectores retos ERPU, câmaras de visita TH-SMC05, feixes de tubos HDPE, tampas de distribuição tipo Y FCST16311 e assim por diante - detalhamos os 10 principais fatores que afetam a distância de sopro e compartilhamos estratégias de otimização acionáveis ​​comprovadas em implantações em campo.

1. Coeficiente de Fricção (μ) – O Determinante

A maior variável é o coeficiente de atrito entre a capa do cabo e a parede do duto. Mesmo pequenas reduções em μ aumentam exponencialmente a distância de sopro.

✅ Otimização:

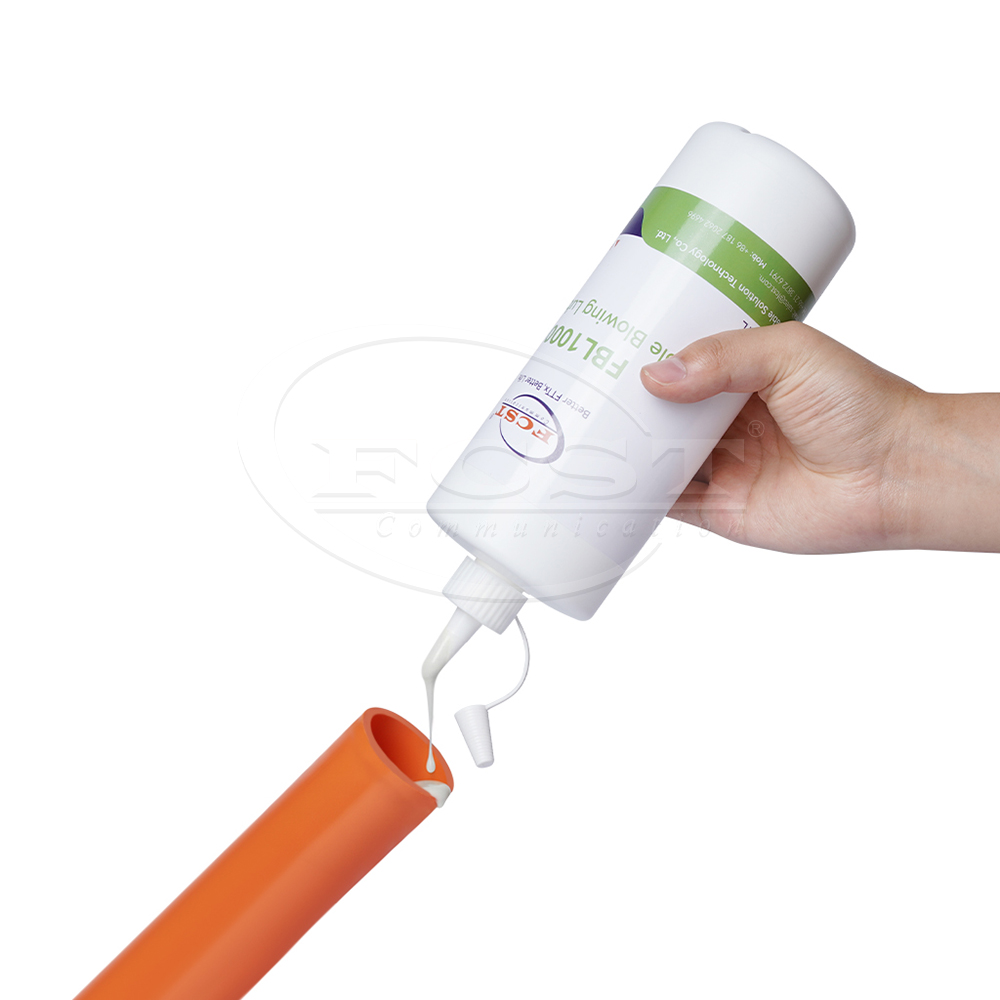

Use lubrificante para sopro de cabos FBL1000 - um lubrificante concentrado, não corrosivo e de secagem rápida que forma uma película durável de baixo atrito. Os testes de campo confirmam um aumento de 30%+ na distância e velocidade de sopro. Recurso

► Dica profissional: para microdutos de 14/10 mm, apenas 13,36 ml por 100 m (consulte a Tabela 1) são suficientes – o excesso de lubrificação aumenta o arrasto.

ID do microduto (mm)	Lubrificante necessário / 100m
12	23,38ml
10	16,70ml
8	13,36ml
5	10,02ml

Tabela 1: Diretriz de dosagem de FBL1000

2. Qualidade e geometria da superfície interna do duto

Suavidade, ovalidade e identificação consistente são essenciais. Superfícies internas nervuradas (como os dutos HDPE 14/10 mm da FCST) melhoram o fluxo de ar - mas somente se a ovalização for ≤5% (de acordo com os padrões ISO/IEC).

✅ Otimização:

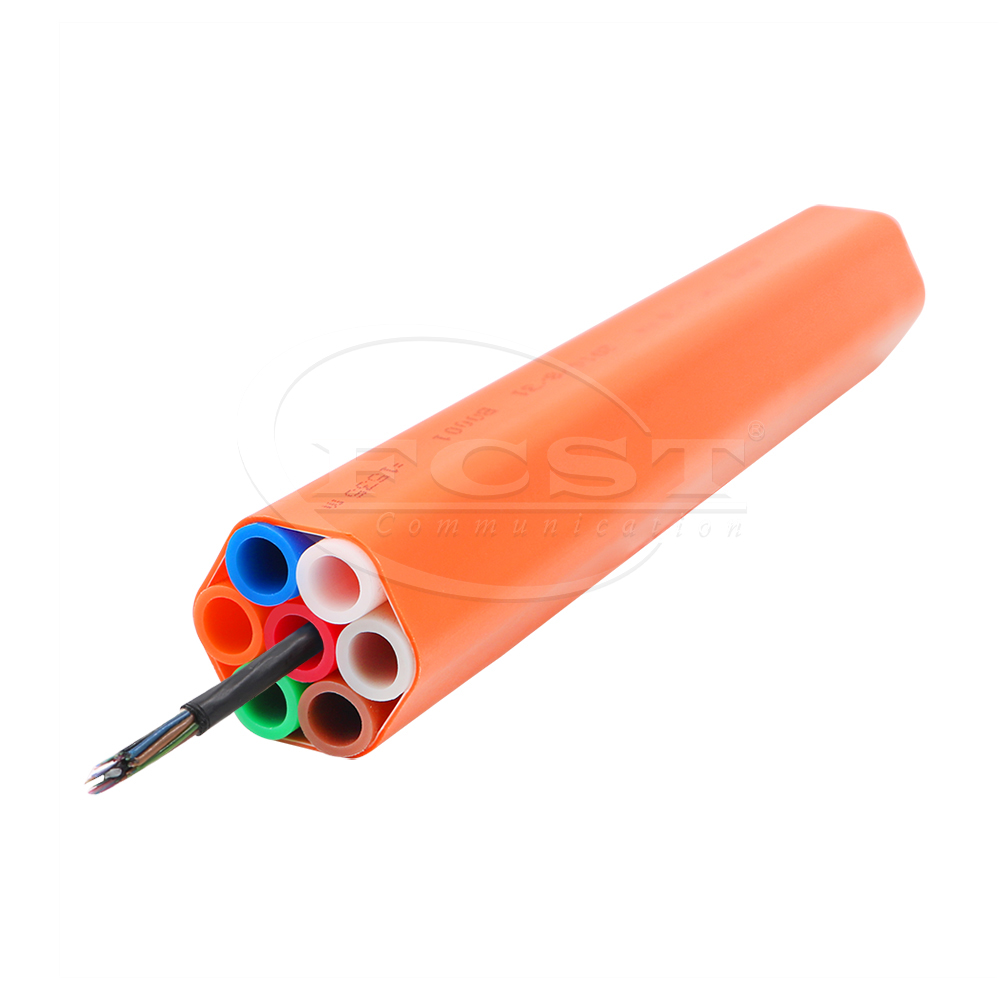

O pacote de tubos HDPE de 7 vias 14/10 mm da FCST é coextrudado com tolerâncias de precisão:

· Liberação de identificação verificada por meio de teste de esfera de aço de 8,5 mm

·Ovalidade ≤3,2% (bem abaixo de 5% no máximo)

·Coeficiente de atrito ≤0,1

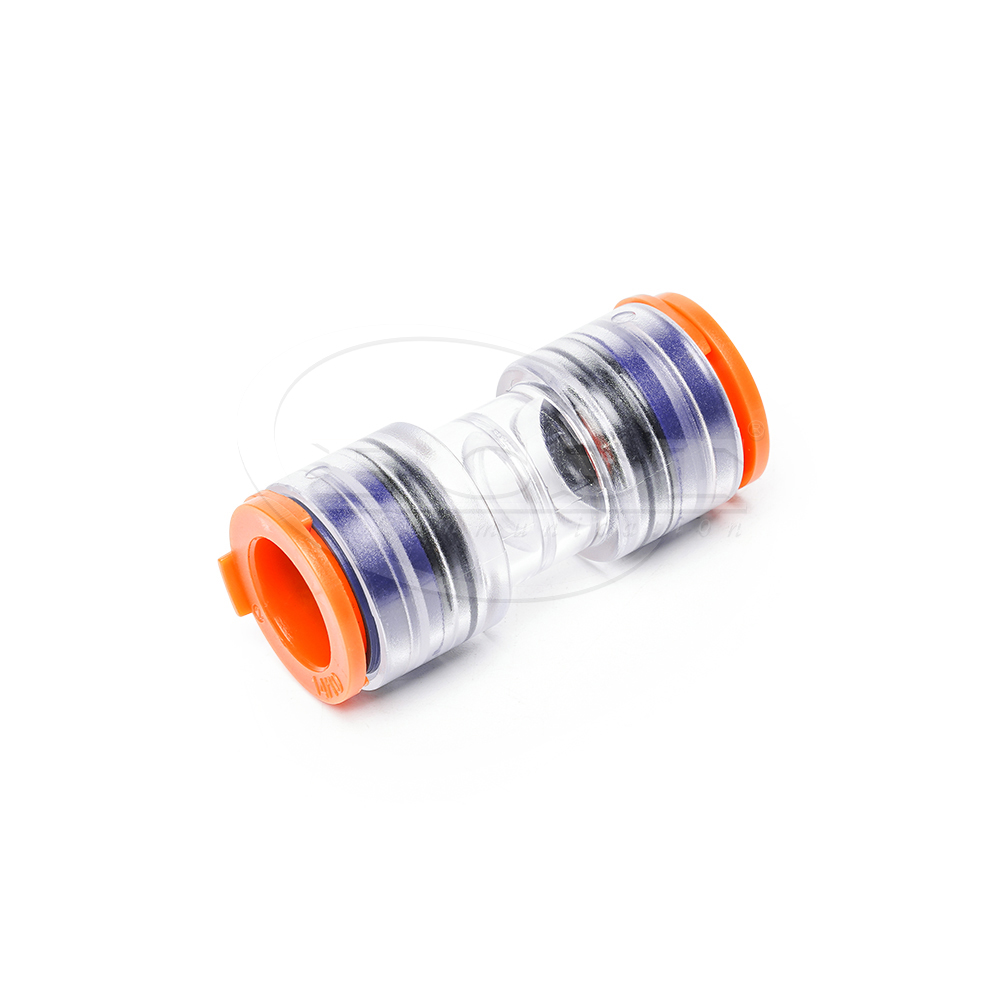

3. Vazamento de ar no conector e interrupção do fluxo

Cada conector é um ponto potencial de queda de pressão. Juntas mal vedadas ou desalinhadas criam turbulência e perda de pressão – reduzindo o empuxo efetivo.

✅ Otimização:

de conectores retos FCST-ERPU :

✔ Anéis de vedação com classificação IP68 (EPDM)

✔ Corpo de PC cristalino para inspeção visual

✔ Montagem push-in sem ferramentas com força de inserção ≤50N (≤12mm)

✔ Certificado conforme EN 50411-2-8 para retenção de alta pressão (pressão de ruptura de 25 bar, trabalho de 20 bar)

Os dados de campo mostram que os conectores ERPU mantêm >98% de continuidade do fluxo de ar em comparação com os acoplamentos tradicionais.

4. Raio de curvatura e layout de rota

Cada curva introduz arrasto. Uma única curva de 90° no mín. O raio (por exemplo, 820 mm para feixe de 7 vias) pode reduzir a distância em 15–25%.

✅ Otimização:

·Projetar rotas usando máx. raio de curvatura (≥12× diâmetro externo do duto)

·Instale câmaras de visita TH-SMC05 em junções críticas - sua profundidade modular (1–5 camadas) permite uma transição suave de cabos com racks de cabos internos (opcional-3) para minimizar curvas fechadas.

·Use fechamentos tipo Y FCST16311 para pontos de ramificação – a reentrada sem ferramentas preserva a geometria da rota ao longo do tempo.

5. Pressão do ar e estabilidade de volume

O sopro depende de um fluxo de ar consistente – não de pico de pressão. Os compressores devem fornecer ≥16 bar constante, com pulsação mínima.

✅ Otimização:

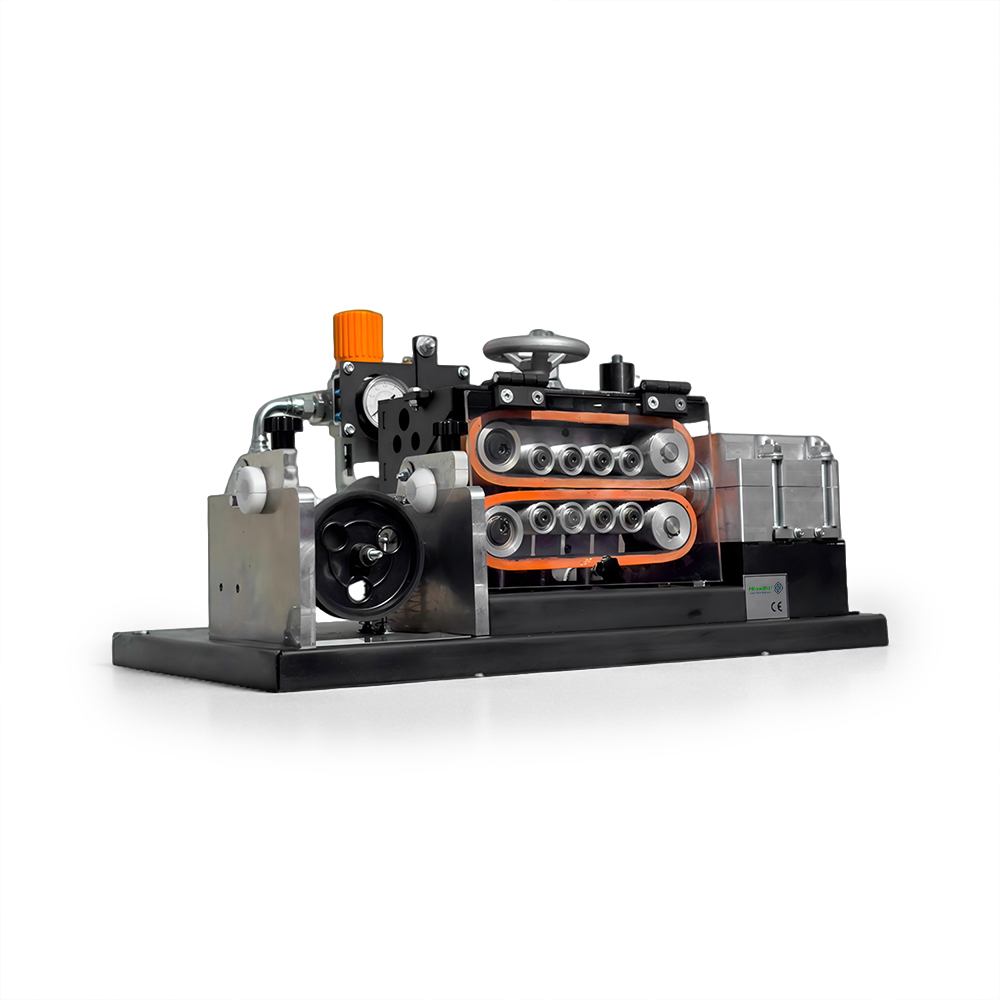

Combine com máquinas sopradoras de fibra FCST que apresentam controle de pressão de circuito fechado e impulso de ajuste automático com base em feedback em tempo real.

6. Taxa de preenchimento cabo-duto

A taxa de preenchimento ideal é de 35–50%. Muito solto → movimento instável do cabo; muito apertado → aumento do atrito e risco de emperramento.

✅ Otimização:

O sistema de dutos modulares do FCST suporta correspondência precisa:

·Conduta de 14/10mm → ideal para unidades de fibra de Ø 2–3mm

·10/8mm → ideal para cabos drop simples de 2mm

Use o FCST16311 com anéis de vedação personalizáveis ​​para manter a vedação IP67 em vários tamanhos de dutos (por exemplo, tronco: 24×10/6mm → ramificação: 7×14/10mm).

7. Temperatura de instalação

As baixas temperaturas enrijecem os cabos e aumentam o atrito; o calor suaviza as jaquetas e promove a adesão.

✅ Otimização:

Todos os componentes FCST são classificados para operação de –40°C a +65°C.

·FBL1000 permanece eficaz até 0°C

·Conectores ERPU: instalação a partir de –15°C

·Câmaras TH-SMC05: sem deformação térmica até 65°C

Recomendação: Evite soprar abaixo de 5°C, a menos que utilize cabo pré-aquecido.

8. Limpeza do duto e preparação pré-sopro

Detritos, umidade ou lubrificantes residuais aumentam drasticamente μ.

✅ Otimização:

·Lave os dutos com ar seco antes do jateamento

·Aplique FBL1000 imediatamente antes de soprar – sua película de secagem rápida evita a adesão de poeira

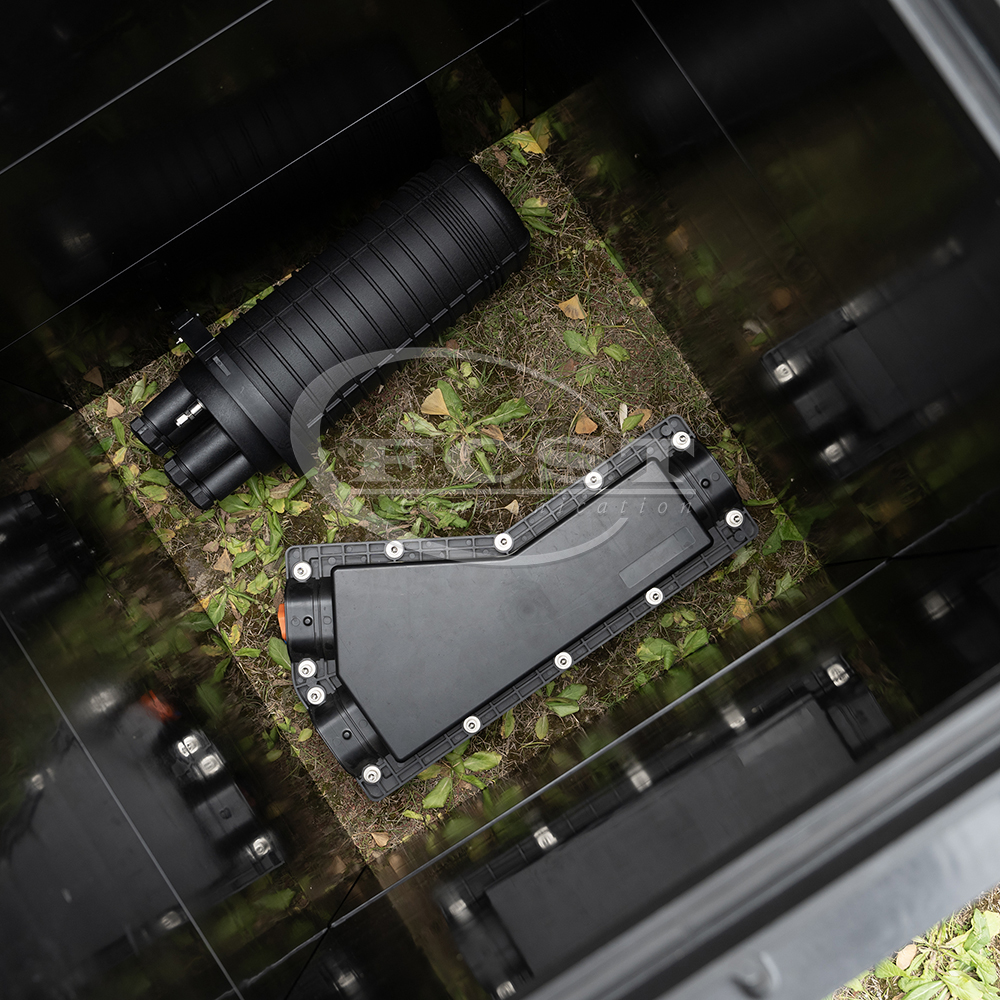

9. Qualidade de Integração de Fechamento e Bueiros

Fechamentos mal vedados vazam ar; entradas desalinhadas causam travamento do cabo.

✅ Otimização:

· Fecho em Y FCST16311: IP67, vedação sem gel, suporte de porta de 1 entrada/2 saídas - não é necessária válvula de alívio de pressão

· Bueiro TH-SMC05: composto SMC com reforços transversais resiste ao deslocamento do solo. As estruturas e escadas FOSC opcionais garantem o gerenciamento vertical dos cabos, eliminando o atrito induzido pela curvatura.

10. Compatibilidade de todo o sistema

O uso de componentes de terceiros incompatíveis (por exemplo, dutos não HDPE com conectores incompatíveis) introduz microvazamentos e pontos de tensão.

✅ Otimização:

O Ecossistema Subterrâneo Integrado da FCST é co-projetado para máxima sinergia:

Figura: A compatibilidade ponta a ponta garante perda mínima de pressão e alcance máximo de jateamento.

Conclusão: vá mais longe e mais rápido – com o FCST

Maximizar a distância de sopro não se trata de um produto “mágico” – trata-se de inteligência do sistema. Ao otimizar todos os 10 fatores acima com as soluções rigorosamente testadas da FCST, as operadoras alcançam consistentemente:

·≥1.200 m de distância de sopro de disparo único (em comparação com a média da indústria de 800 m)

·Ciclos de instalação 40% mais rápidos

·Taxa de danos ao cabo quase zero

· Vida útil de mais de 25 anos (classificação ERPU e TH-SMC05)

“Melhor FTTx, Melhor Vida” não é apenas o nosso slogan – é a nossa promessa de engenharia.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
