FCST01135
FCST
FCST01135
Visão geral do produto
O fechamento do terminal de acesso de fibra FCST01135 é um dispositivo de linha de fiação de distribuições de usuários no sistema FTTH, fornece proteção e gerenciamento para cabos de fibra e pode ser usado para terminação, ramificação de cabos, conexão cruzada. É usado principalmente para ponto de acesso de usuário na rede FTTH-ODN, pode ser dividido em tipo interno e externo de acordo com o cenário de instalação, e pode ser dividido em tipo de distribuição e tipo de divisão óptica de acordo com a função .
O fechamento de fibra óptica é usado como ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de redes FTTx.
Vantagens do produto
l Feito de material plástico de engenharia de alta qualidade (PP), boa resistência mecânica, aparência elegante, robustez e durabilidade.
L Adequado para instalação interna ou externa, montada na parede, poste.
l Bandeja de emenda empilhada embutida, fácil para aberta, a bandeja de emenda pode ser retirada, fácil para instalação e manutenção.
L O roteamento de fibras é razoável.
l Preso para cabos de alimentação e cabo de gotas, fibra de fibra, fixação, armazenamento, distribuição ... etc. tudo em um.
Especificações do produto
Construção | Descrição |
Capacidade de FOSC (Bunchy) | 66 núcleos |
Capacidade máxima | 8(SC/APC) |
Material | Pp |
Dimensão (mm) | 336,5*195*128 |
Entradas/tomadas | 4/8 |
Instalação | Montagem do pólo, montagem de pedestal Montagem da fita, montagem na parede |
Peso líquido ( g ) | 2050 |
Nível de proteção | IP67 |
Diâmetro do cabo de fibra | Φ 11 mm ~ φ 16 mm |
Temperatura operacional | -40℃～ +65 ℃ |

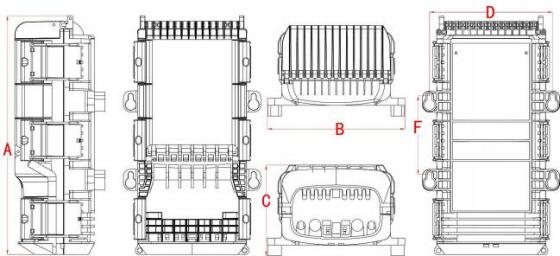

Estrutura do produto
A: 336,5 mm B: 195 mm C: 128 mm D: 174 mm F: 110,5 mm

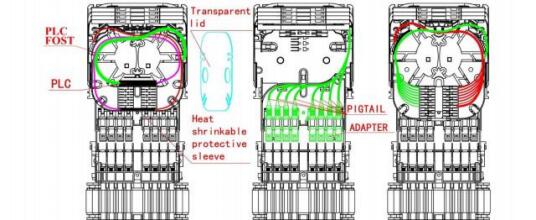

Diagrama de roteamento de fibra

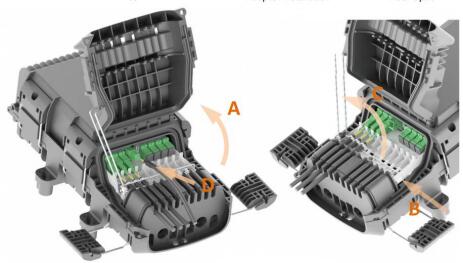

Tampa de plugue rápido
A. abra a tampa B. Pressione o botão de trava C. Gire a haste de metal para prender a tampa D. Insira o conector

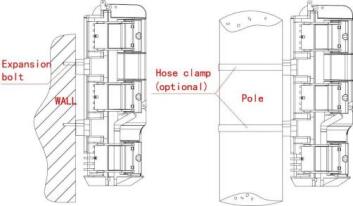

Instalação
Instalação montada na parede
Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.
Instalação montada no poste
Corrija 1 conjunto do anel do polo no pólo de telecomunicações, como abaixo.
Serviços de design e personalização
l Ofereço um processo inteiro, do plano ao produto e ao cliente.
Eu atende à exigência do cliente para personalizar o logotipo em um local adequado para o produto existente.
Eu atende à exigência do cliente para fazer modificar e personalizar razoáveis para o produto existente.
l Fornece design gratuito de acordo com a exigência do cliente após acordo de cooperação assinado.
