FCST
FCST02259
Resumo do Produto

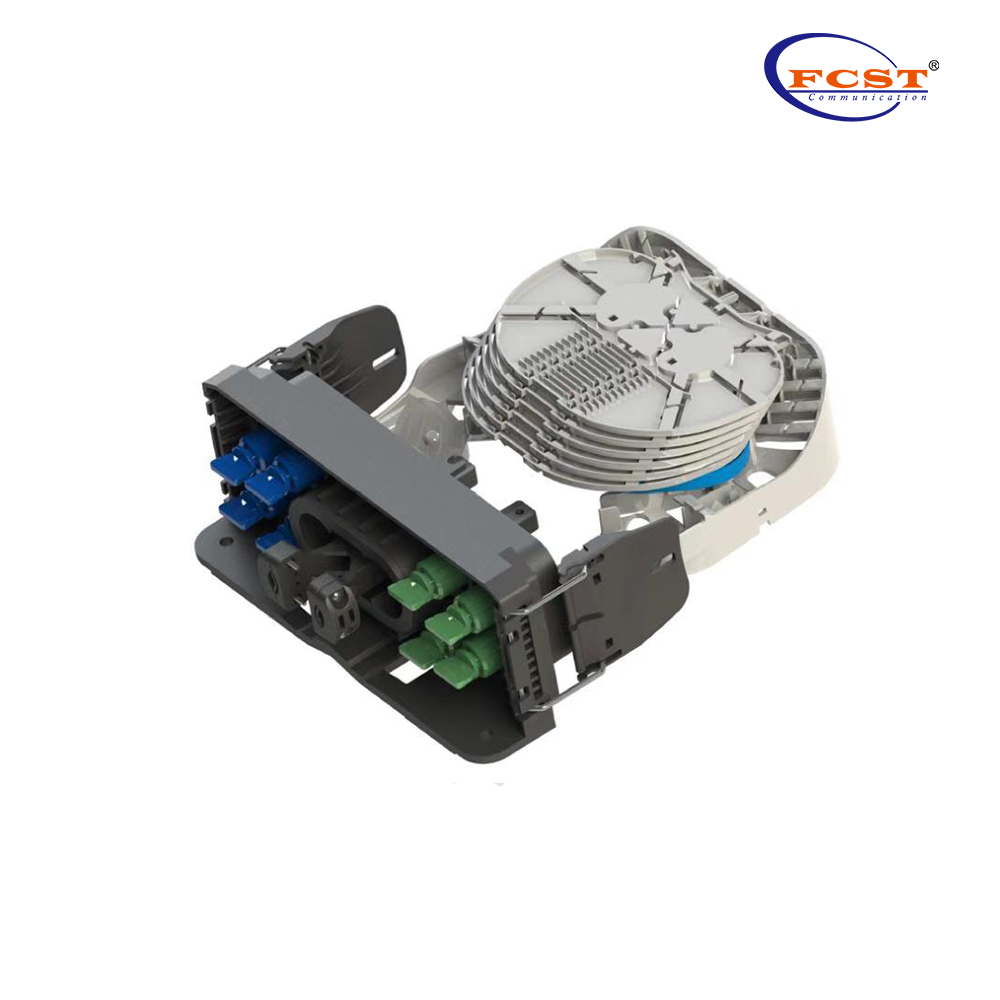

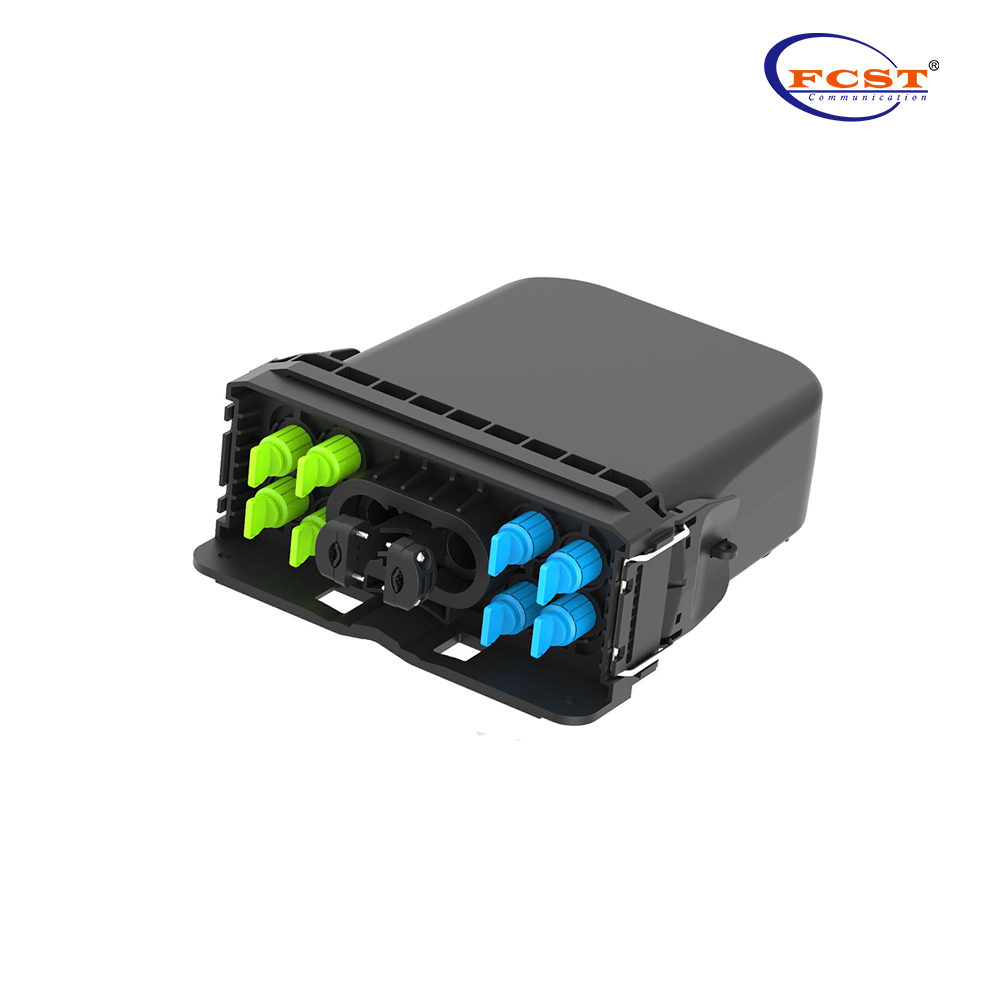

FCST02259 Encerramento FastConnect é um dispositivo de linha de fiação de distribuições de usuários no sistema FTTH, fornece proteção e gerenciamento para cabos de fibra, podendo ser usado para terminação, ramificação de cabos e conexão cruzada.Caixa de distribuição do divisor é usado principalmente para ponto de acesso do usuário na rede FTTH-ODN, pode ser dividido em tipo interno e externo de acordo com o cenário de instalação, e pode ser dividido em tipo de distribuição e tipo de divisão óptica de acordo com a função.
Jumper de fibra óptica endurecido é usado como ponto de terminação para o cabo alimentador se conectar ao cabo drop no sistema de rede de comunicação FTTx.A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de redes FTTx.
produtos Vantagens
l O roteamento de fibra é razoável.
l Adequado para instalação em poste interno ou externo, montado na parede.
l Fixação para cabo alimentador e cabo drop, emenda de fibra, fixação, armazenamento, distribuição...etc, tudo em um.

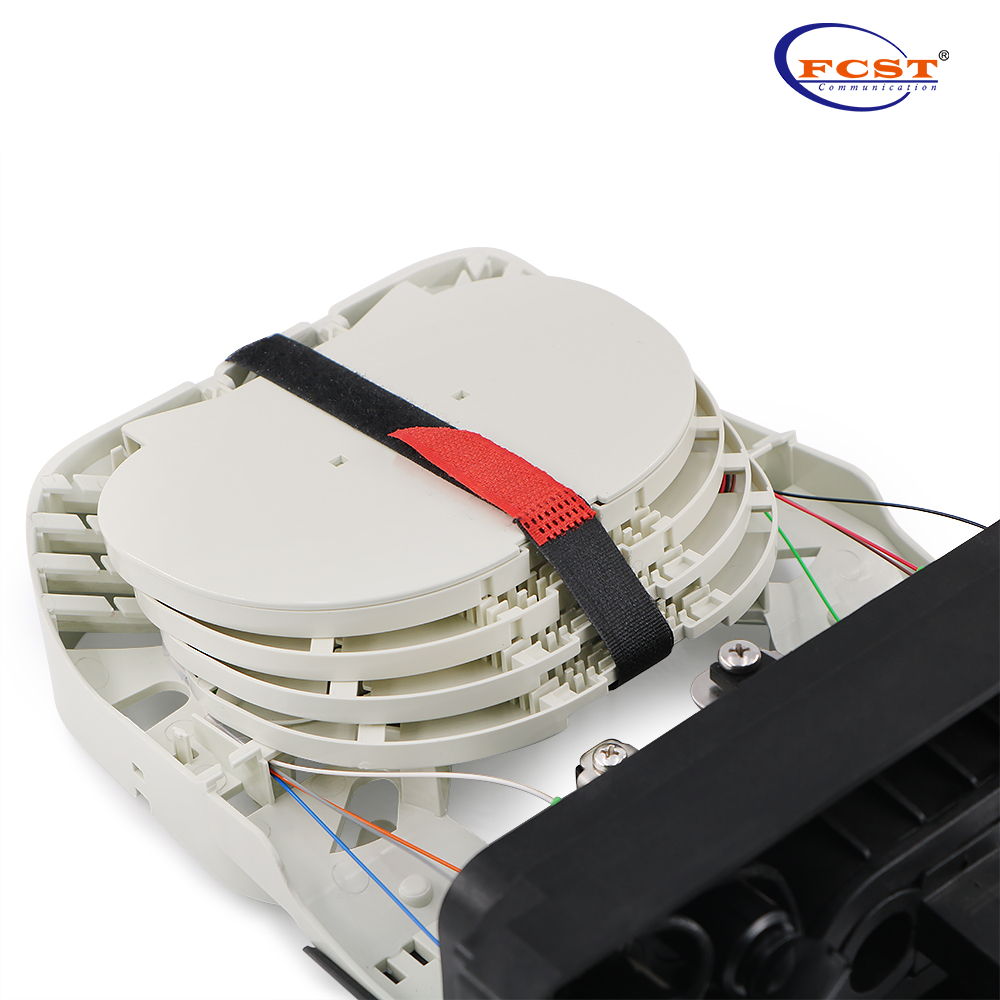

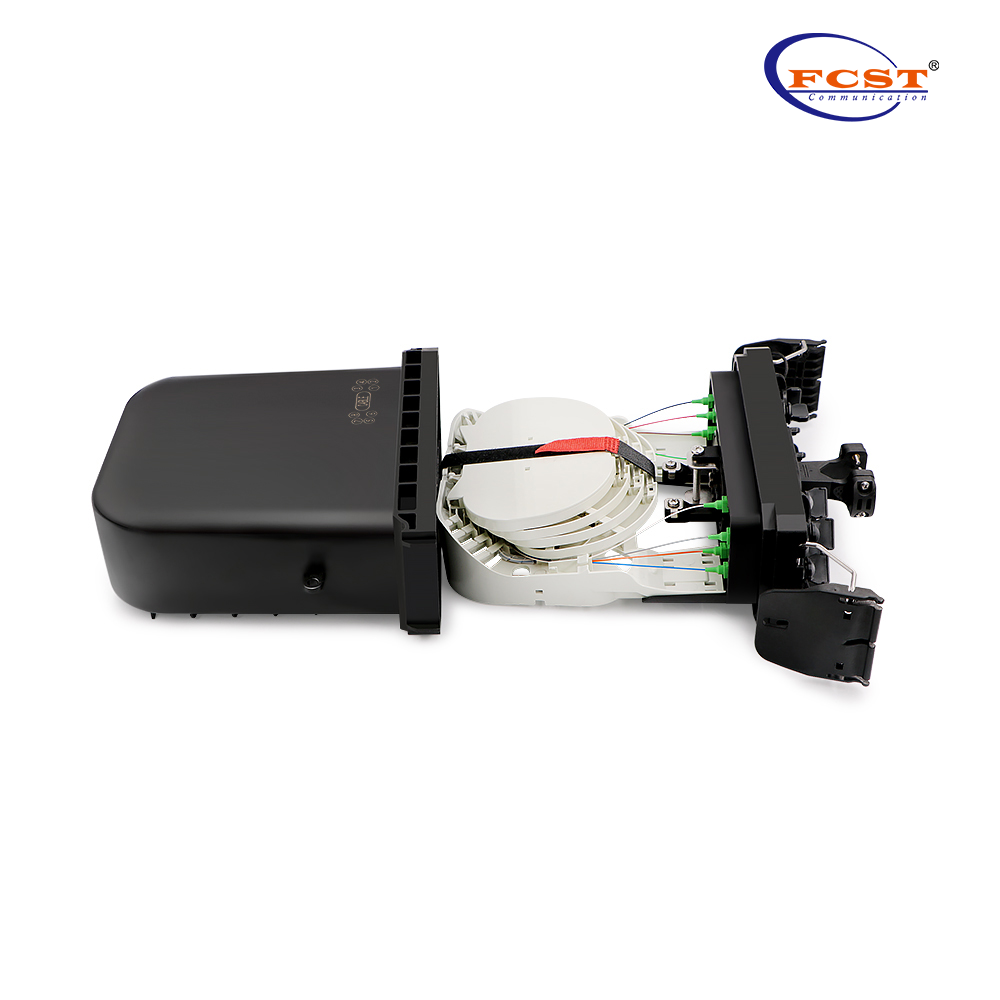

l Bandeja de emenda empilhada embutida, fácil de abrir, a bandeja de emenda pode ser retirada, fácil de instalação e manutenção.
l Feito de material plástico de engenheiro de alta qualidade (PP), boa resistência mecânica, elegante aparência, robustez e durabilidade.
especificações do produto
Construção | Descrição |
Máx.Capacidade | 8núcleos(SC/APC) |
Capacidade de FOSC (Bunchy) | 84 núcleos |
Material | PP |
Dimensão (mm) | 273*234*92 |

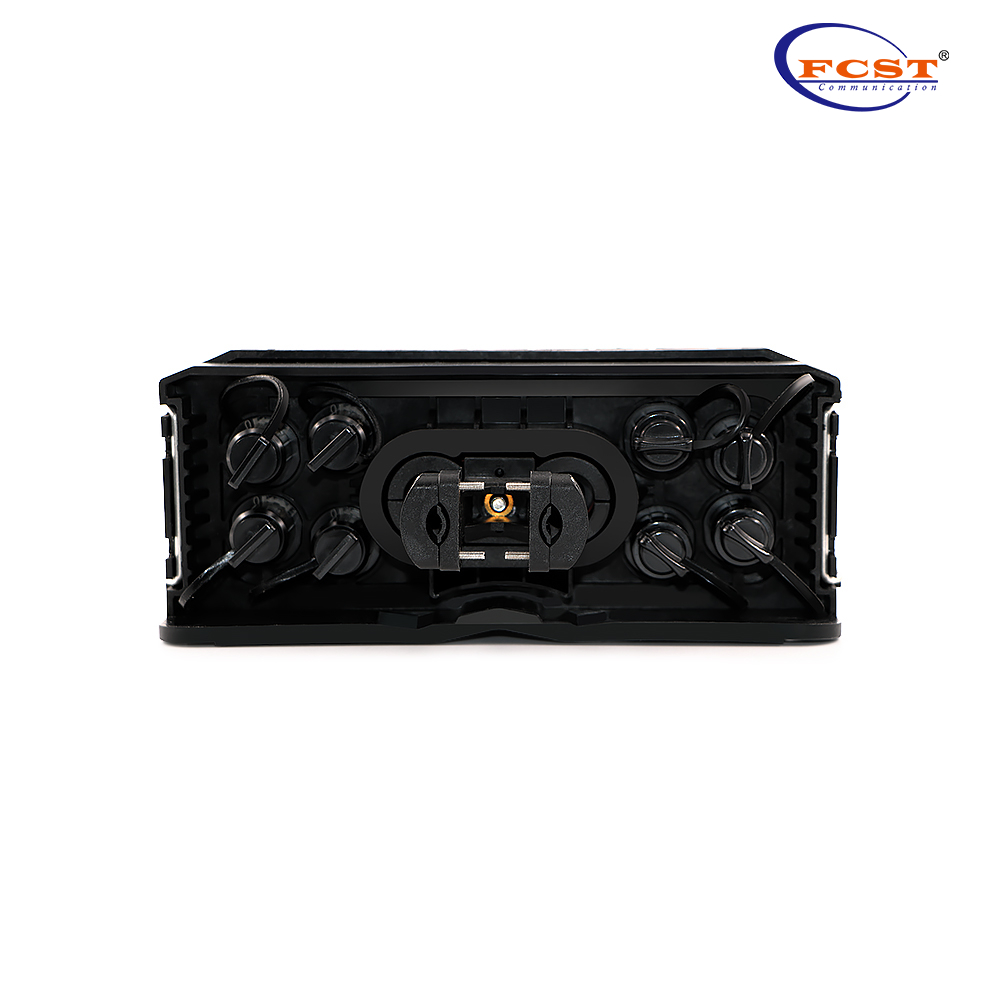

Entradas/Saídas | 2/8 |
Instalação | Montagem em poste, montagem em pedestal Montagem em fio, montagem na parede |
Nível de proteção | IP67 |
Diâmetro do cabo de fibra | Φ18mm |
Número de bandejas | 7 |
Capacidade da bandeja | 12F |
A*B*C:273*234*92mm F * H：107*156mm
Adaptador endurecido opcional
Instalação
Instalação do conector de fibra
Gire a parte da seta do conector de fibra no sentido anti-horário e retire a tampa contra poeira.
A parte da seta do conector de fibra está acima, insira o conector de fibra no soquete e gire a parte da seta no sentido horário.
produtos instalação
Instalação montada na parede

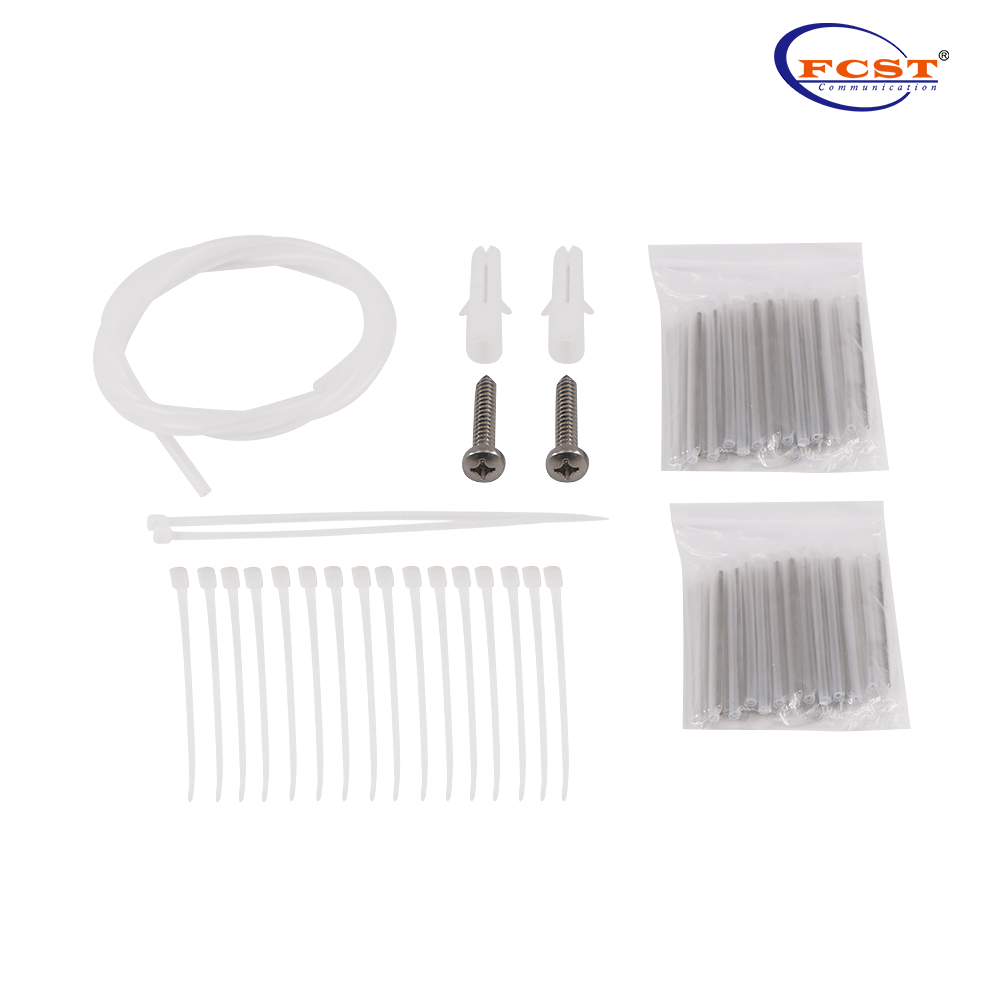

Faça 4 furos na parede com base no tamanho da tabela 1, coloque o parafuso de expansão Φ7,5*40, coloque a caixa para combinar os furos e use o parafuso para fixar.
Instalação montada em poste
Fixe 1 conjunto do anel do poste no poste de telecomunicações, conforme abaixo.
