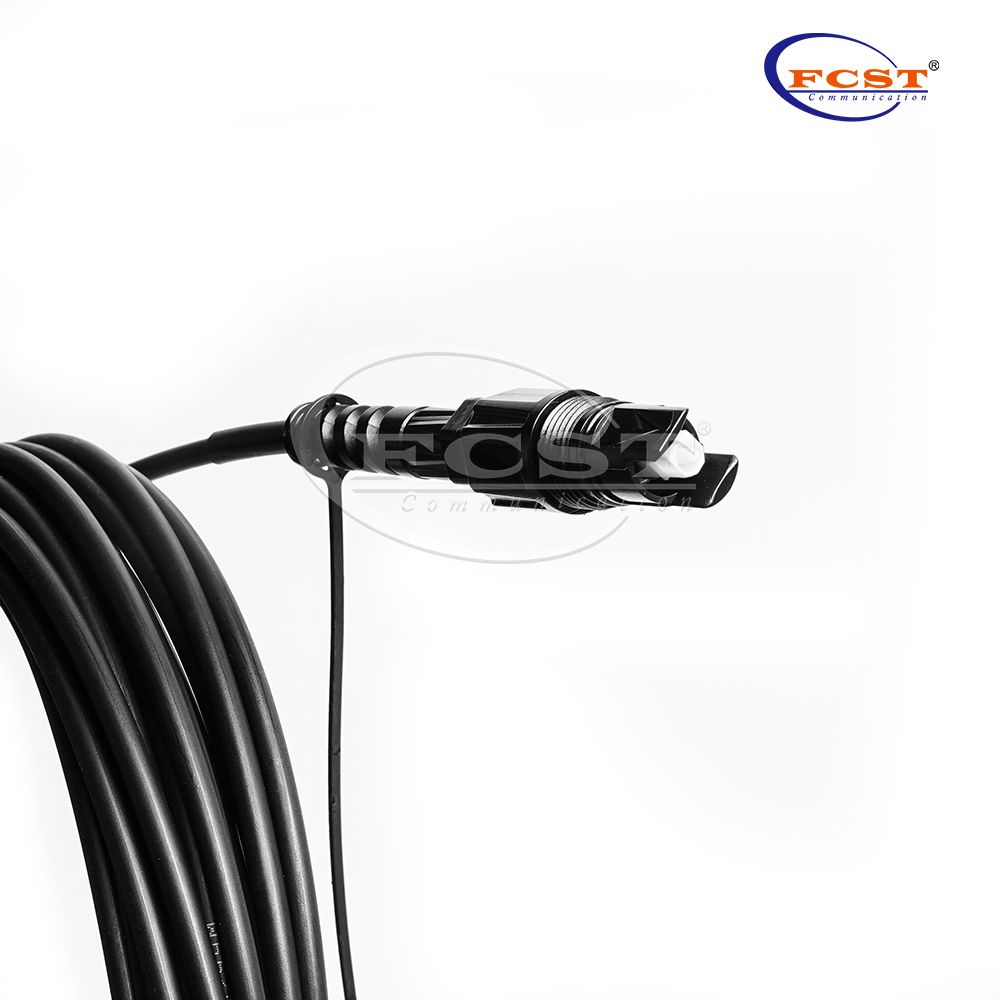

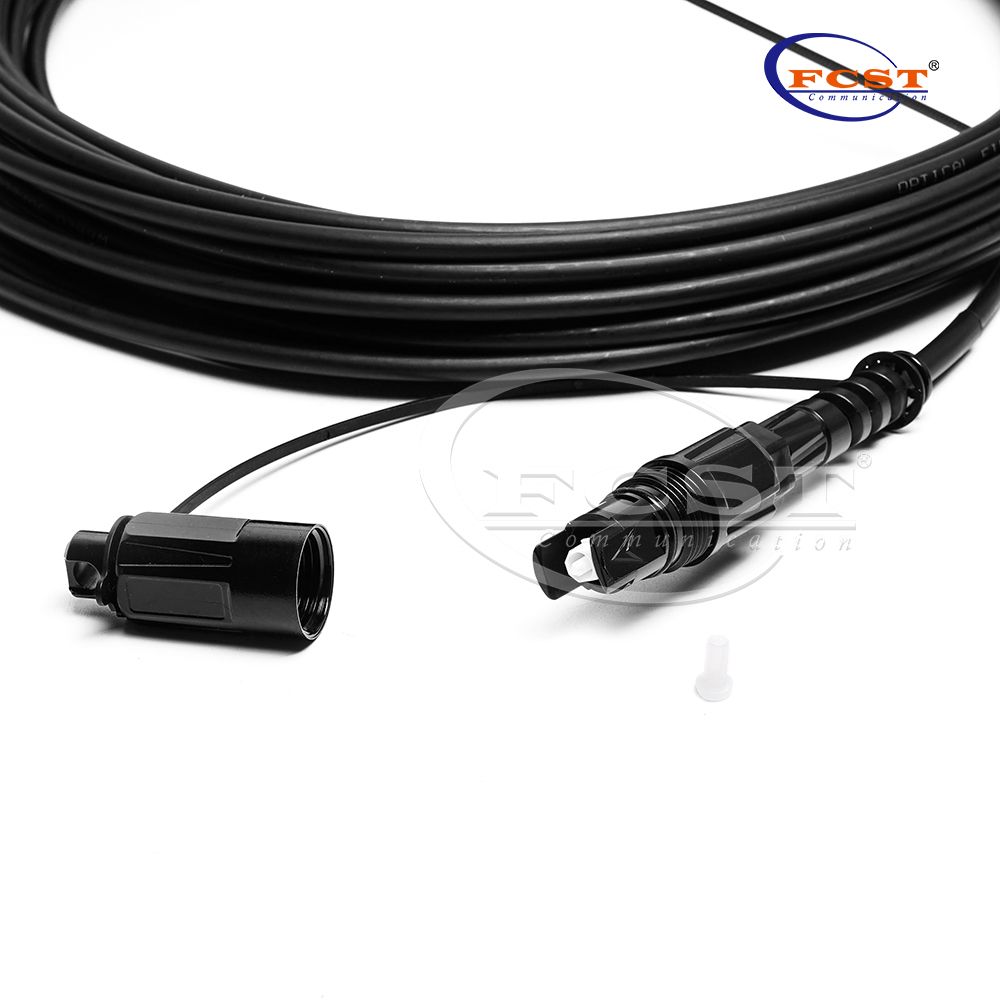

Cabo pré-conectado Optitap (Pigtail e Patch Card)

Disponível em dielétrico ou tonável.
Proteção IP-68 contra água e poeira.
-40℃~85℃ temperatura operacional.

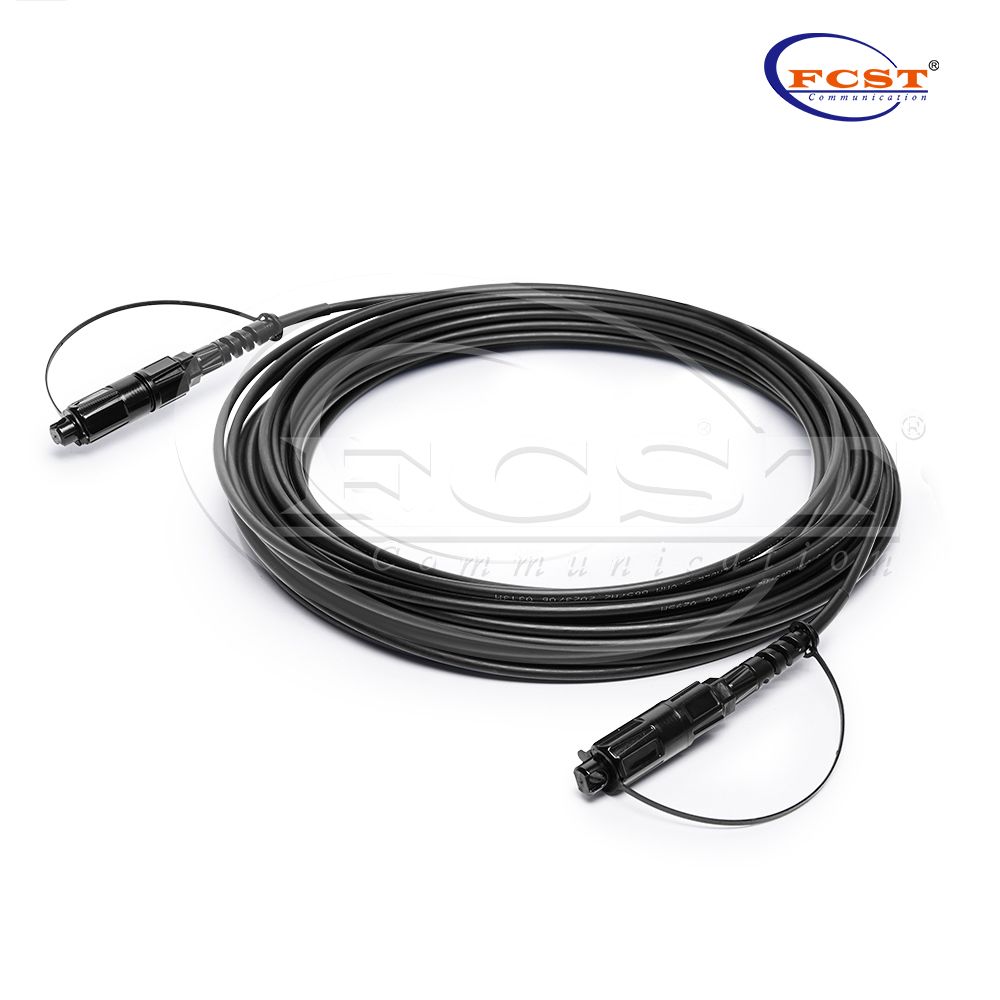

Disponível com uma ou ambas as extremidades conectorizadas.

Status de disponibilidade:



Inquérito Adicionar a cesta

Marca do Produto:
FCST

Descrição do produto

Resumo do Produto

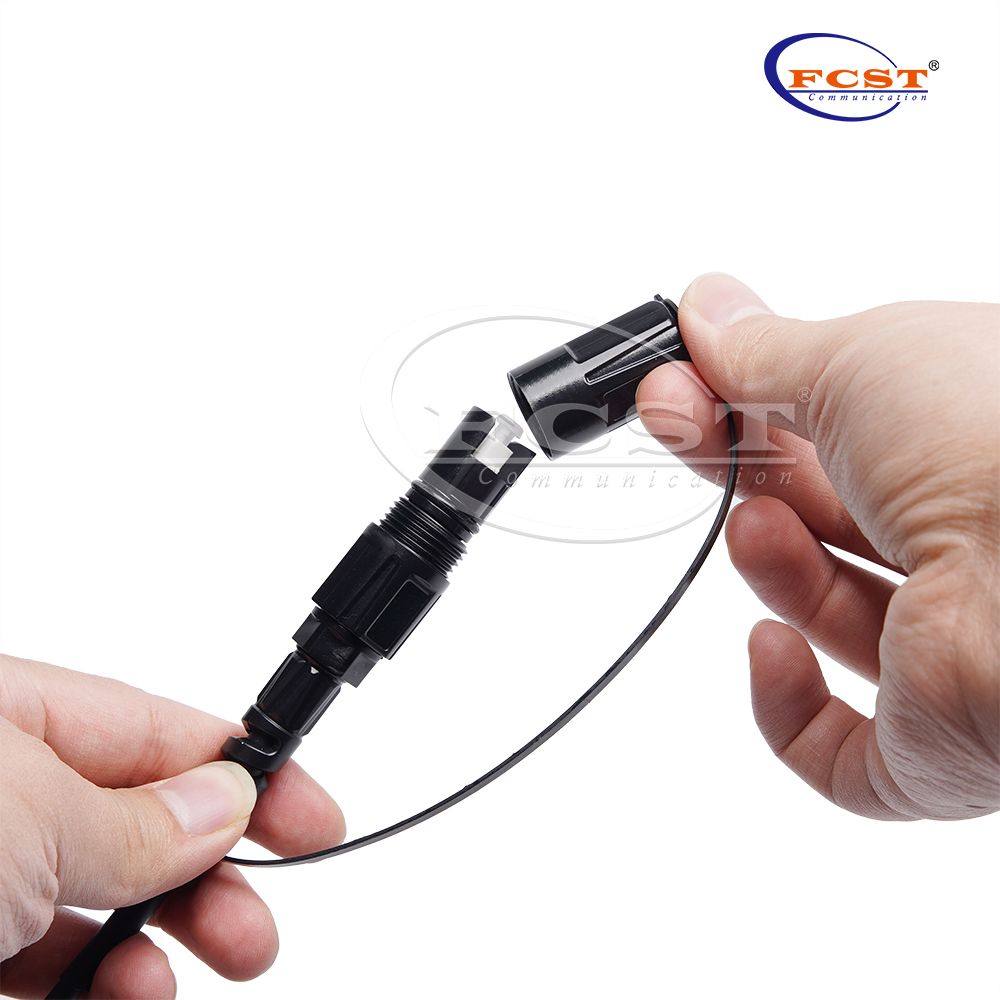

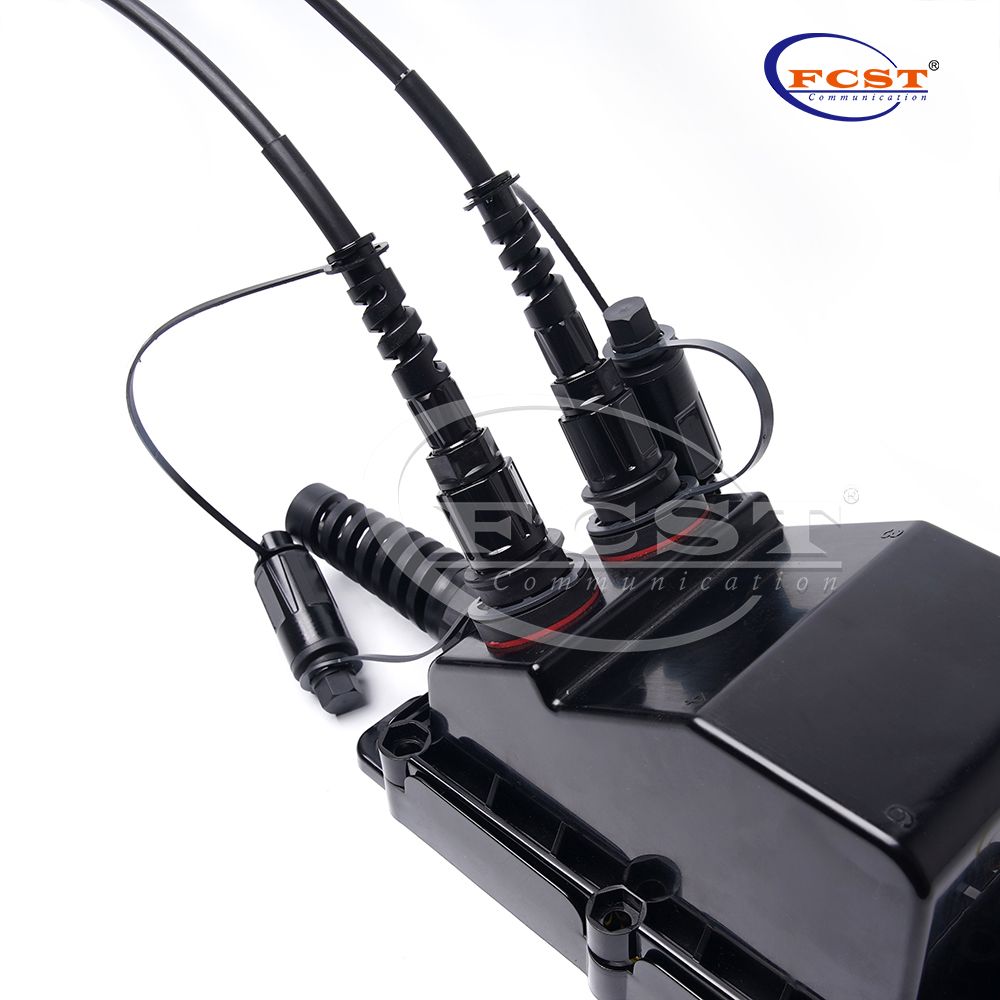

FCSTConector OptiTap/H do Os conjuntos fornecem uma solução de conexão robusta e selada para conectividade de fibra até casa (FTTH).A extremidade endurecida do conector incorpora uma conexão do tipo SC/APC dentro de um invólucro de polímero fino, selado e rosqueado, permitindo fácil conexão a um terminal multiportas ou a um receptáculo de extensão em linha.O conector SC/APC se adapta a um adaptador padrão, fornecendo uma interface comum para aplicações FTTH.Disponível com cabos OSP de estilo redondo plano ou redondo tradicional, o conector reforçado oferece uma solução ideal para enterramento direto, conduíte ou instalações aéreas.

produtos Vantagens

lDisponível em dielétrico ou tonável.

lProteção IP-68 contra água e poeira.

l-40℃~85℃ temperatura operacional.

lDisponível com uma ou ambas as extremidades conectorizadas.

lCompatível com Corning-OptiTap e H-Connector.

lProjetado para instalação aérea, enterrada diretamente ou em duto.

lComprimento do cabo 100 pés, 200 pés, 300 pés, 500 pés, 1000 pés ou personalizado.

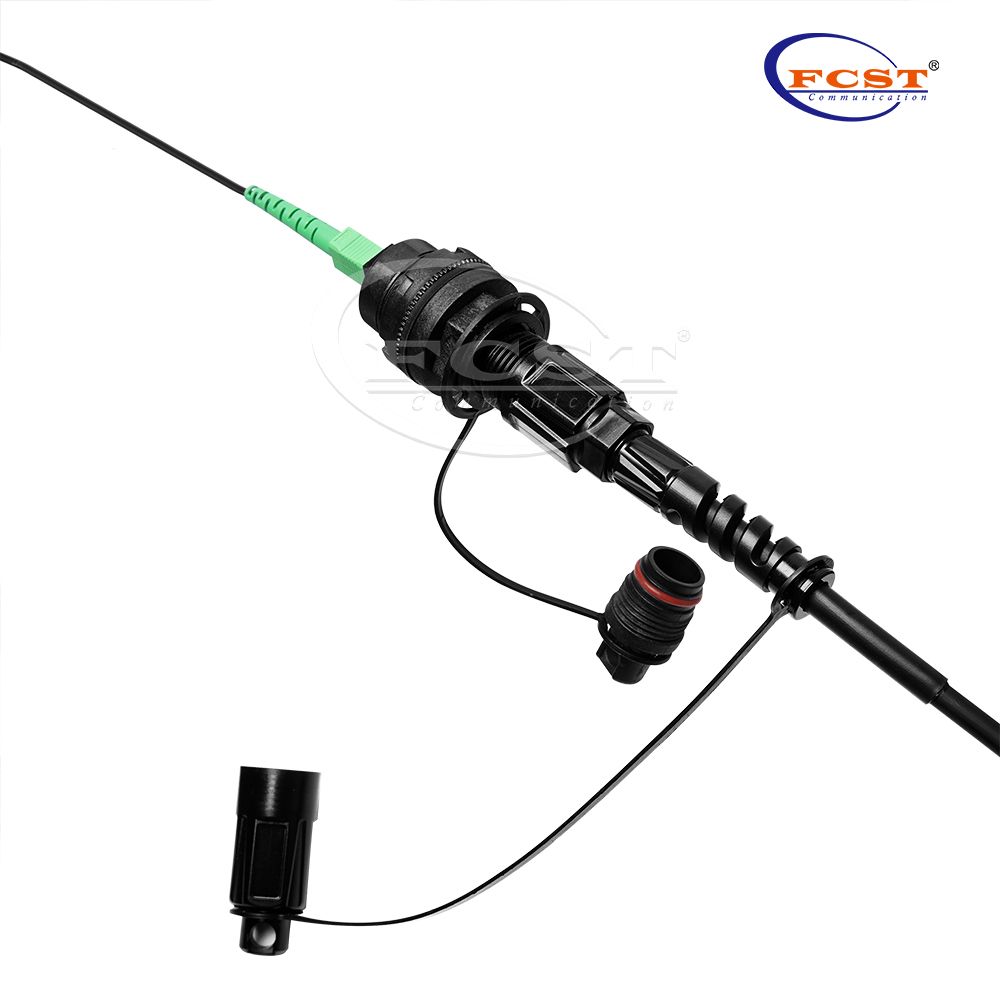

lHíbrido (uma extremidade com conector OptiTap, uma extremidade com conector SC padrão) disponível com ou sem puxador.

especificações do produto

Construção	Descrição
Fibra Cconta	1
Fibra Tsim	G.657A/G.652D
Comprimento	20/50/100/150m(Opcional)
Exterior Ssaúde	Material:LSZH/TPU/PE Cor preta
Cabo Tipo	Cabo óptico circular, Ocabo óptico val,Derrubar cabo
Cabo Ddiâmetro	Cabo óptico circular:φ4,8 mm/φ5,0 mm Ocabo óptico val:4,07,0mm Derrubar cabo:2,03,0mm/2,0*5,0mm
Temperatura de armazenamento	-20ºC a +60ºC

Diagramas Dimensionais

cabo de fibra óptica pré-conectorizado alt(1)

Especificações-Conector A

Construção	Descrição
Refletância, Típica	-65dB
Perda de inserção, típica	≤ 0,15dB
Tipo de conector	Conector SC/APC OptiTap (Conector H)

Especificações-Conector B

Construção	Descrição
Refletância, Típica	-65dB
Perda de inserção, típica	≤ 0,15dB
Tipo de conector	SC/Conector APC (simplex)

produtos Vantagens

lFTTA/FTTH.

lMultiuso ao ar livre.

lPara ligação entre caixa de distribuição e RRH.

lImplantação em aplicações de torre de celular Remote Radio Head.

Tipo de cabo

cabo de fibra óptica pré-conectorizado alt(2)

Construção	Descrição
Contagem de cabos	1
Diâmetro externo da bainha	5.0±0.2milímetros
Mínimo AResistência à tração admissível	Scurto Thum:800N Longo Prazo:400N
Mmínimo ACarga de esmagamento admissível (N/100mm)	Scurto Thum:2000 Longo Prazo: 1000
Raio de curvatura mínimo	Scurto Thum:20D Longo prazo: 10D
Temperatura de armazenamento	-20 ~ +60℃

cabo de fibra óptica pré-conectorizado alt(3)

Construção	Descrição
Contagem de cabos	1
Diâmetro externo da bainha	(4,0±0,2)x(7,0±0,2) mm
Mínimo AResistência à tração admissível	Scurto Thum:1350N Longo Prazo:400N
Mmínimo ACarga de esmagamento admissível (N/100mm)	Scurto Thum:2200 Longo Prazo: 1000
Raio de curvatura mínimo	Scurto Thum:20D Longo prazo: 10D
Temperatura de armazenamento	-20 ~ +60℃

cabo de fibra óptica pré-conectorizado alt(4)

Construção	Descrição
Contagem de cabos	1
Diâmetro externo da bainha	2,0*3,0mm
Mínimo AResistência à tração admissível	Scurto Thum:800N Longo Prazo:300N
Mmínimo ACarga de esmagamento admissível (N/100mm)	Scurto Thum:1500 Longo Prazo:800
Raio de curvatura mínimo	Scurto Thum:20D Longo prazo: 10D
Temperatura de armazenamento	-20 ~ +60℃

cabo de fibra óptica pré-conectorizado alt(5)

Construção	Descrição
Contagem de cabos	1
Diâmetro externo da bainha	2,0*5,0mm
Mínimo AResistência à tração admissível	Scurto Thum:1000N Longo Prazo:500N
Mmínimo ACarga de esmagamento admissível (N/100mm)	Scurto Thum:2000 Longo Prazo: 1000
Raio de curvatura mínimo	Scurto Thum:20D Longo prazo: 10D
Temperatura de armazenamento	-20 ~ +60℃
