FCST080108
FCST
FCST080108
Resumo do Produto

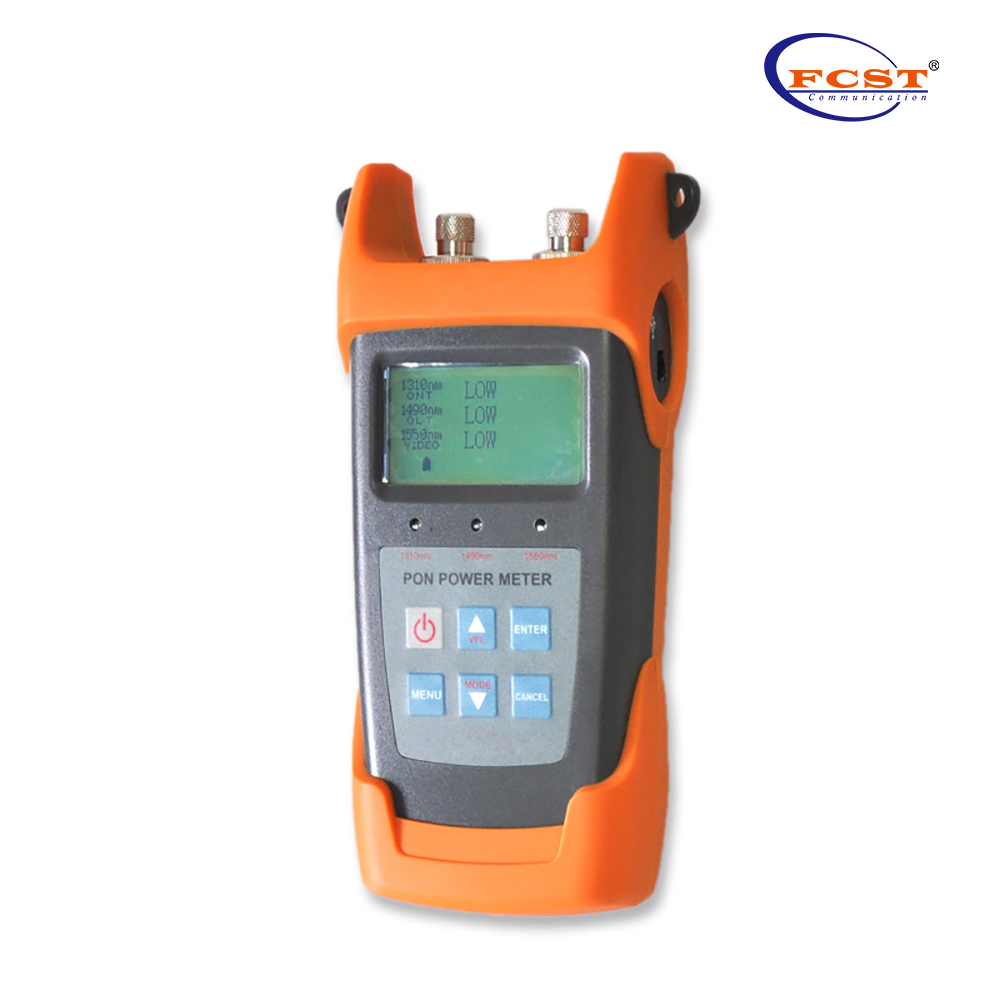

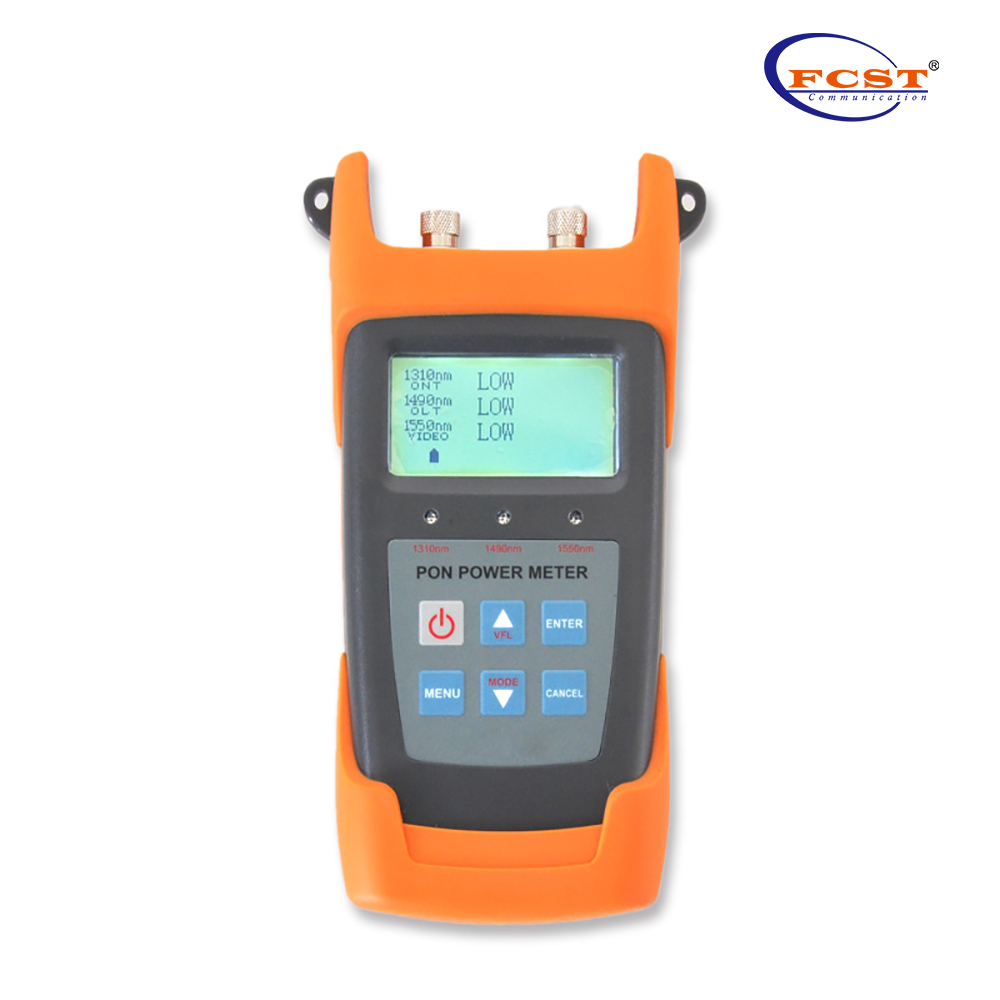

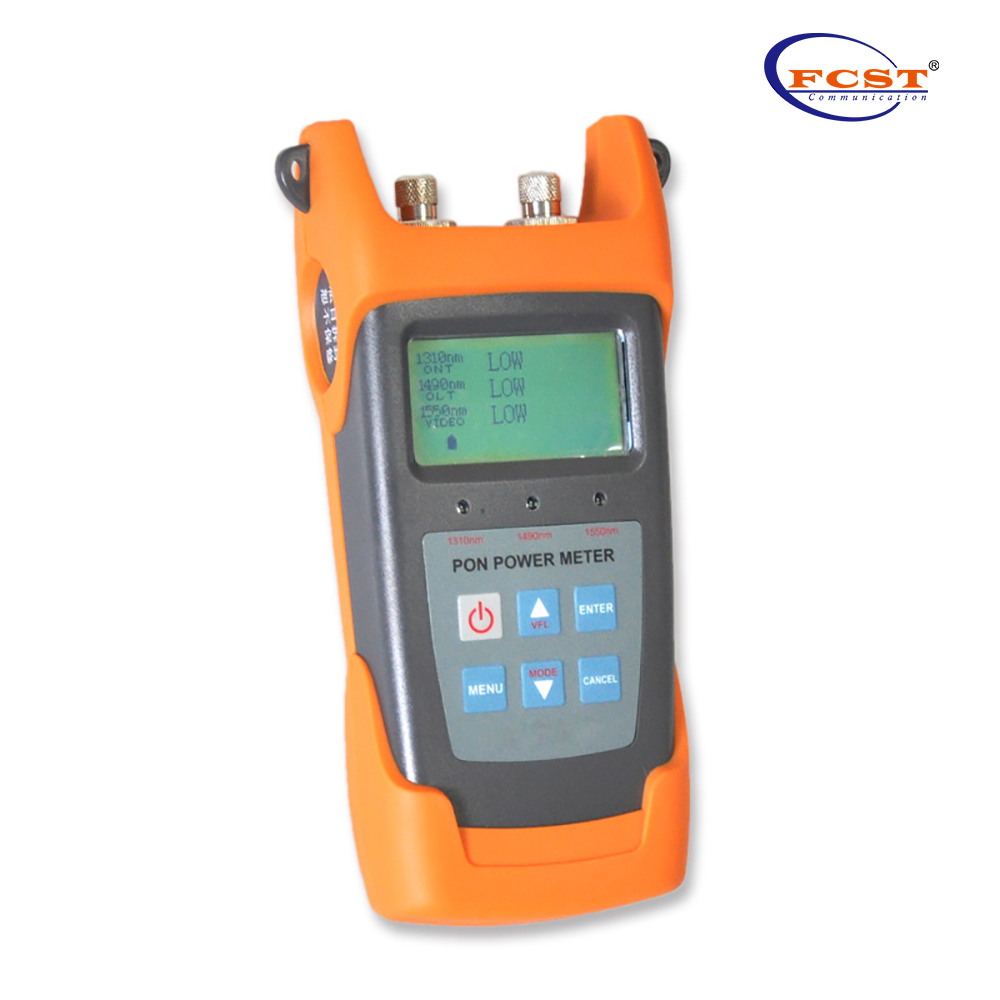

FCST080108 PON METURO DE ENERGIA OPTICO DO METER NO APLICAÇÃO E MANUTENÇÃO FTTX. Este medidor de energia é capaz de testar e estimar simultaneamente os sinais da voz, dados e vídeo. É uma ferramenta essencial e ideal para a construção e manutenção dos projetos PON.
produtos Vantagens
l Ele pode experimentar a medição síncrona de voz, dados e sinal de vídeo e exibir no BPON/EPON/GPON.
l Fornecendo medição simultânea para todos os três comprimentos de onda na fibra (1490nm, 1550nm, 1310nm).
l Usado na medição do modo de burst de 1310nm a montante.
l Use o software conectado ao PC, definindo o limite, a transferência de dados e a calibração do comprimento de onda.

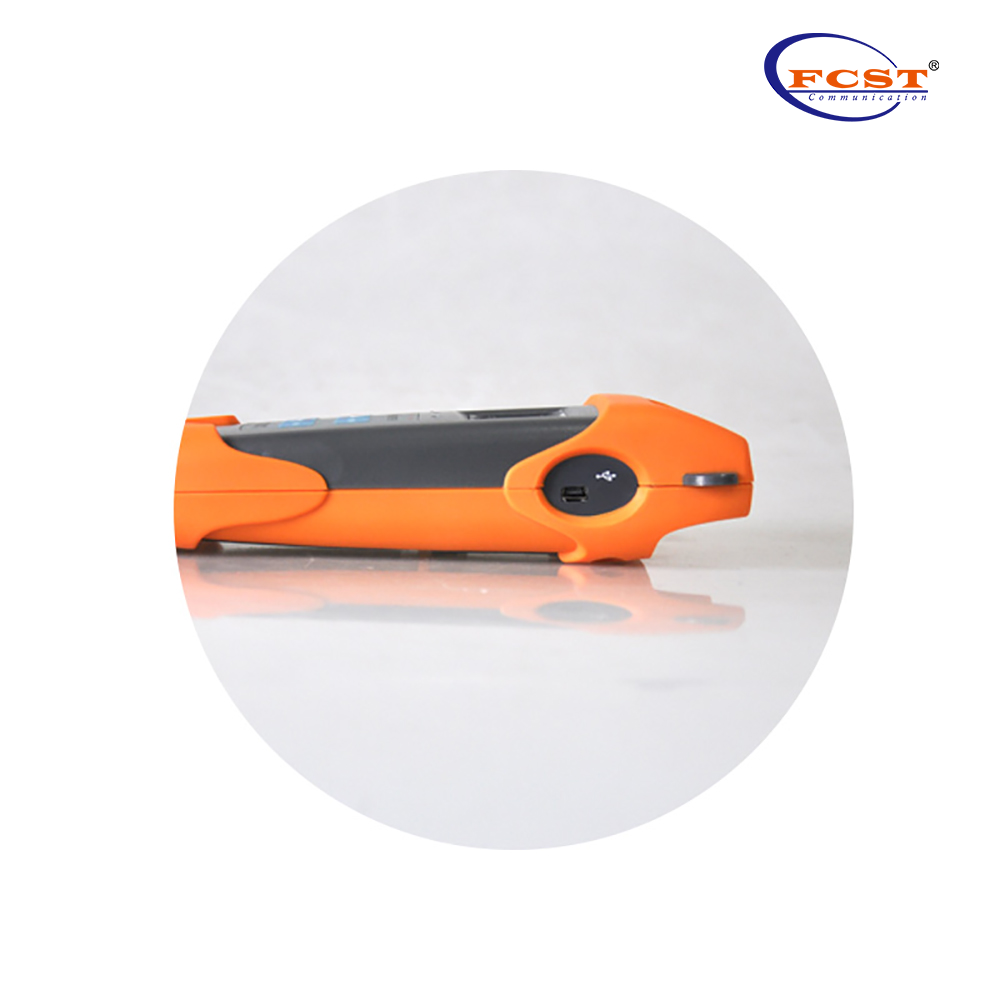

l A porta de comunicação USB permite a transferência de dados para um PC.1000 itens de medição pode ser salva no FCST080108 PON Power Meter ou computador para revisão de dados.
l *Com o medidor de energia óptica modual, inclua 850、1300、1310、1490、1550、1625SIXS (FCST080108AP , FCST080108A sem Comprimento de onda de 850nm) ; com localizador de falha visual Modual (FCST080108ANDFCST080108AV)
l Medidor de energia óptica e VFL com uma porta. (Apenas FCST080108A)
l Exibição opcional em chinês/inglês.
l Oferece até 10 conjuntos de limiares diferentes no total, três LEDs de status representam diferentes condições de sinal óptico de passagem, aviso e falha, respectivamente.
l A função automática de 10 minutos pode ser ativada ou desativada
l Bom design de chave, alta sensibilidade, reduzindo bastante o volume e o peso do testador.l Modelos diferentes correspondentes a uma função diferente, de acordo com o próprio uso para escolher.
especificações do produto
Módulo PON: | FCST080108 | FCST080108A | FCST080108AV | FCST080108AP | |||
1310 Medição a montante | |||||||
Zona de passagem (nm) | 1260nm~1360nm | ||||||
Faixa de medição (DBM) | -30dbm~+8dbm | ||||||
Potência de saída (máx) | 15dbm | ||||||
Isolamento@1490/1550 (dB) | > 40dB | ||||||
Erro de medição no modo de explosão | <± 0,5dB | ||||||
1490 Medição a jusante | |||||||
Zona de passagem (nm) | 1470nm~1505nm | ||||||
Faixa de medição (DBM) | -40dbm~+12dbm | ||||||
Potência de saída (máx) | 15dbm | ||||||
Isolamento@1310/1550 (dB) | > 40dB | ||||||
1550 medição a jusante | |||||||
Zona de passagem (nm) | 1535nm~1570nm | ||||||
Faixa de medição (DBM) | -40dbm~+20dbm | ||||||
Potência de saída (máx) | 25dbm | ||||||
Isolamento@(1310/1490nm) | > 40dB | ||||||
Precisão da medição | |||||||
Incerteza conatural (dB) | ± 0,5dB | ||||||
Linearidade (DB) | ± 0,1dB | ||||||
Passando pela inserção Perda (dB) | <1,5dB | ||||||
Informações gerais | |||||||
Tipo de detector | In Ga Como | ||||||

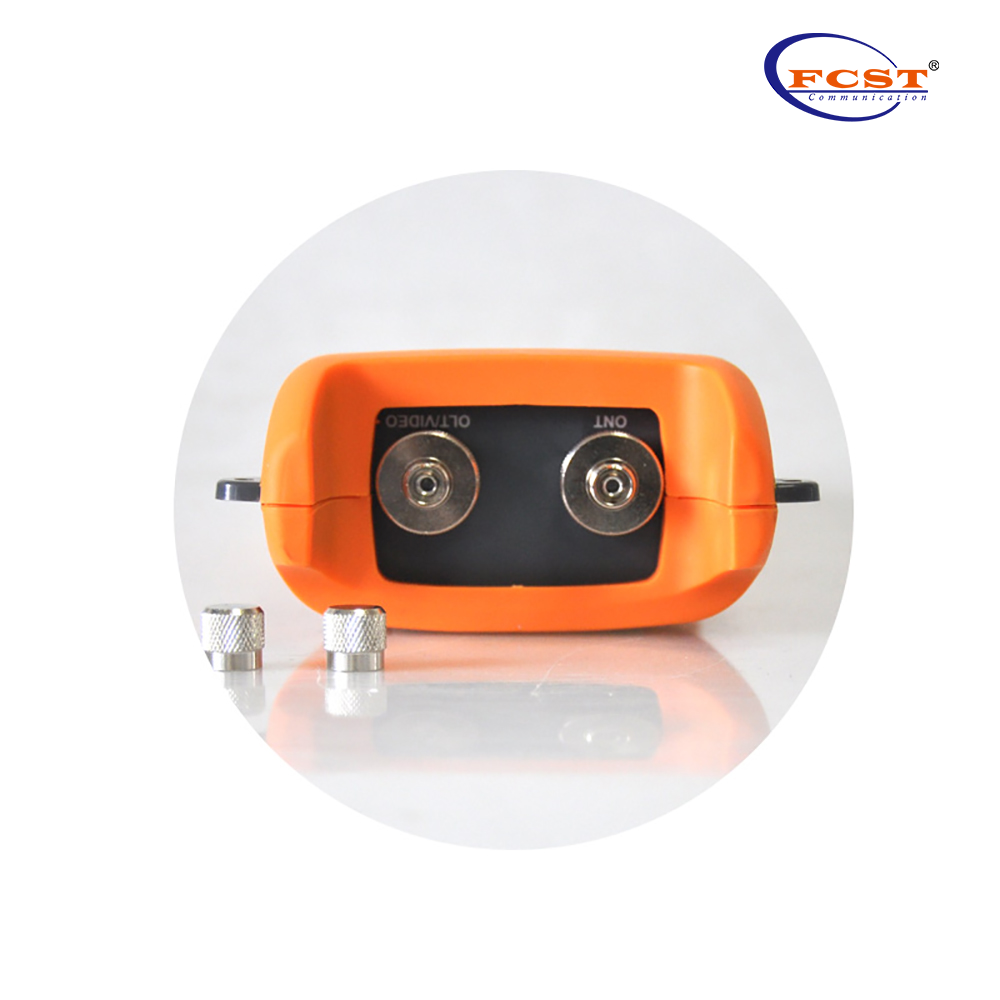

Conector óptico | FC/SC/ST Intercambiável/2.5 Adaptador Universal | ||||||
Tipo de fibra | SM 9/20TUM | ||||||
Unidade de medida | db/dbm/xw | ||||||
Resolução (DB) | 0,01dB | ||||||
Tensão de operação (V) | CC 3.3V~5.5V | ||||||
Fonte de energia | Bateria 3PC1.5V | ||||||
Tempo de operação continuamente (h) | Pon:90H | Pon:90H | Pon:90H | Pon:90H | |||
OPM:100h | Vfl:50h | OPM:100h | |||||
Vfl:50h | |||||||
Temperatura de operação (℃) | 10 ℃~60 ℃ | ||||||
Temperatura de armazenamento (℃) | -25 ℃~70 ℃ | ||||||
Peso (kg) | 423g | 425g | 424G | 424G |
Observação:O tempo de operação da bateria é todo para o instrumento que não liga a luz traseira, se a luz traseira ligar o tempo de operação será curto.
Módulo de medidor de energia óptica normal:
Medidor de energia óptica normal | FCST080108 | FCST080108A | FCST080108AP | |
Precisão da medição | ||||
Connatural incerteza (dB) | Nenhum | ± 0,5dB | ||
Linearidade (DB) | ± 0,1dB | |||
Medição Range (DBM) | -70dbm~+6dBM | |||
Informações gerais | ||||
Unidade de medida | Nenhum | db/dbm | ||
Resolução (DB) | 0,01dB | |||
Calibração Comprimento de onda (nm) | 1310/1490/1550/1625 | 1310/1490/1550/1625 | ||
Tipo de detector | In Ga Como | |||
Conector óptico | FC/SC/ST Intercambiável/2.5 Adaptador Universal |
Fcst080108, não tem o módulo OPM
Módulo VFL:
Potência de saída | Nenhum | > 0,5mW |
Comprimento de onda | 650nm | |
Conector óptico | FC/SC/ST Intercambiável/2.5 Adaptador Universal | |
Tipo de fibra | Sm/mm |
FCST080108 sem módulo VFL.
Pacotes padrão
Modelo | FCST080108 Série PON Optical Power Meter | |
Unid | Título | Quantidade |
1 | FCST080108 testador | 1 unidade |
2 | Manual do usuário | 1pc |
3 | USB | 1pc |
4 | CD suave | 1pc |
5 | Bateria de 1.5VAA | 3pc |
