FCST01135
FCST
FCST01135
Resumo do Produto

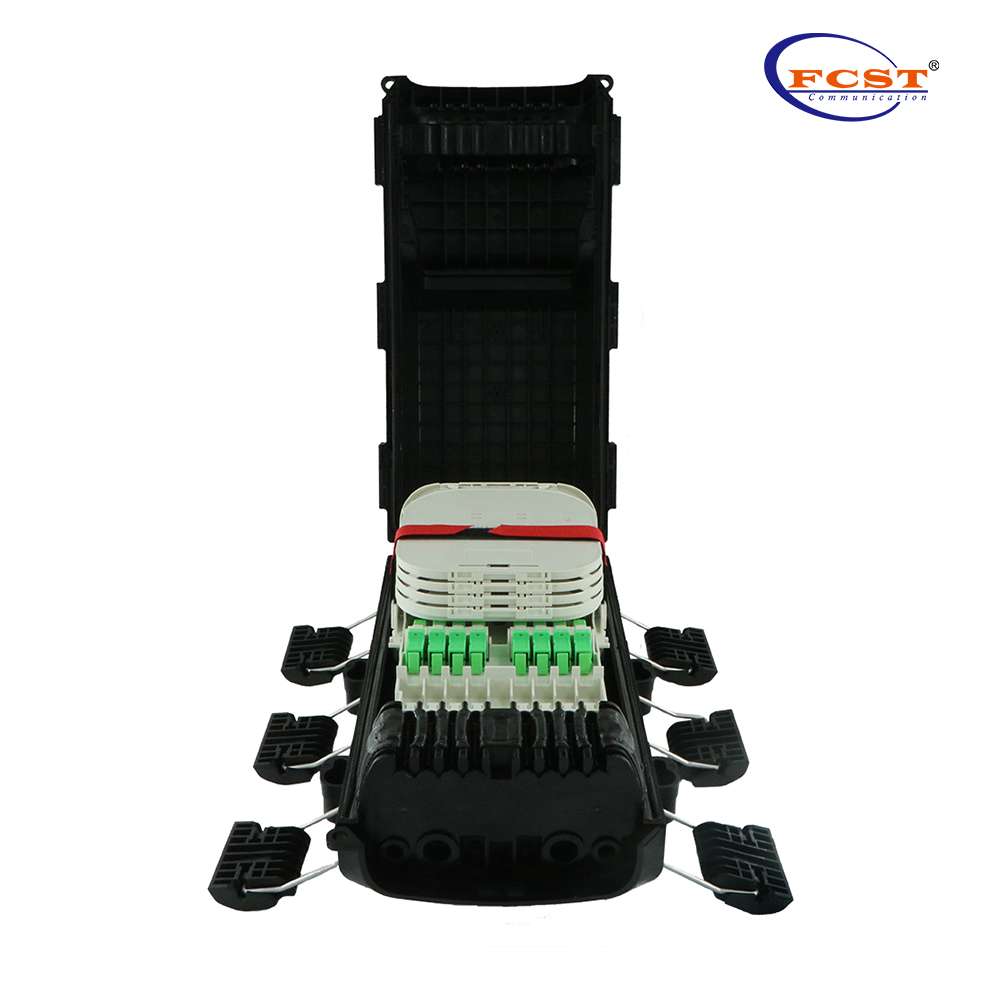

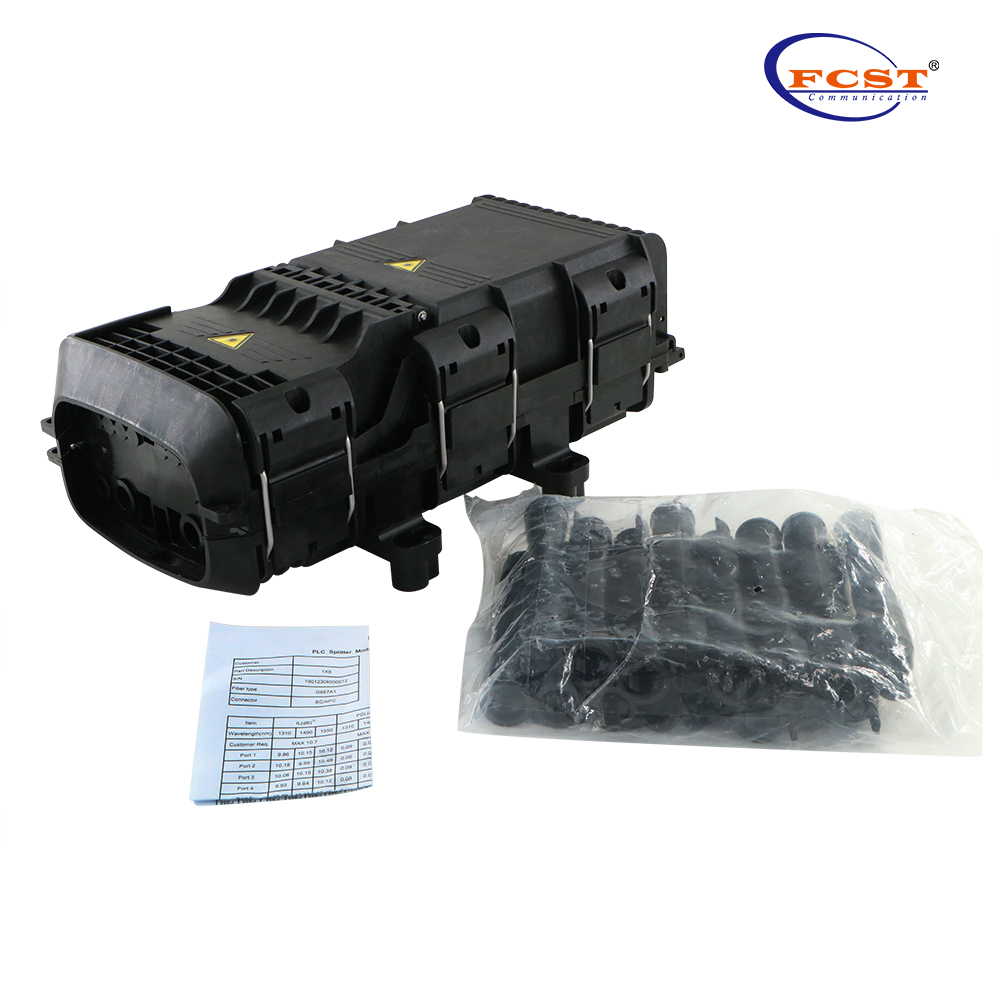

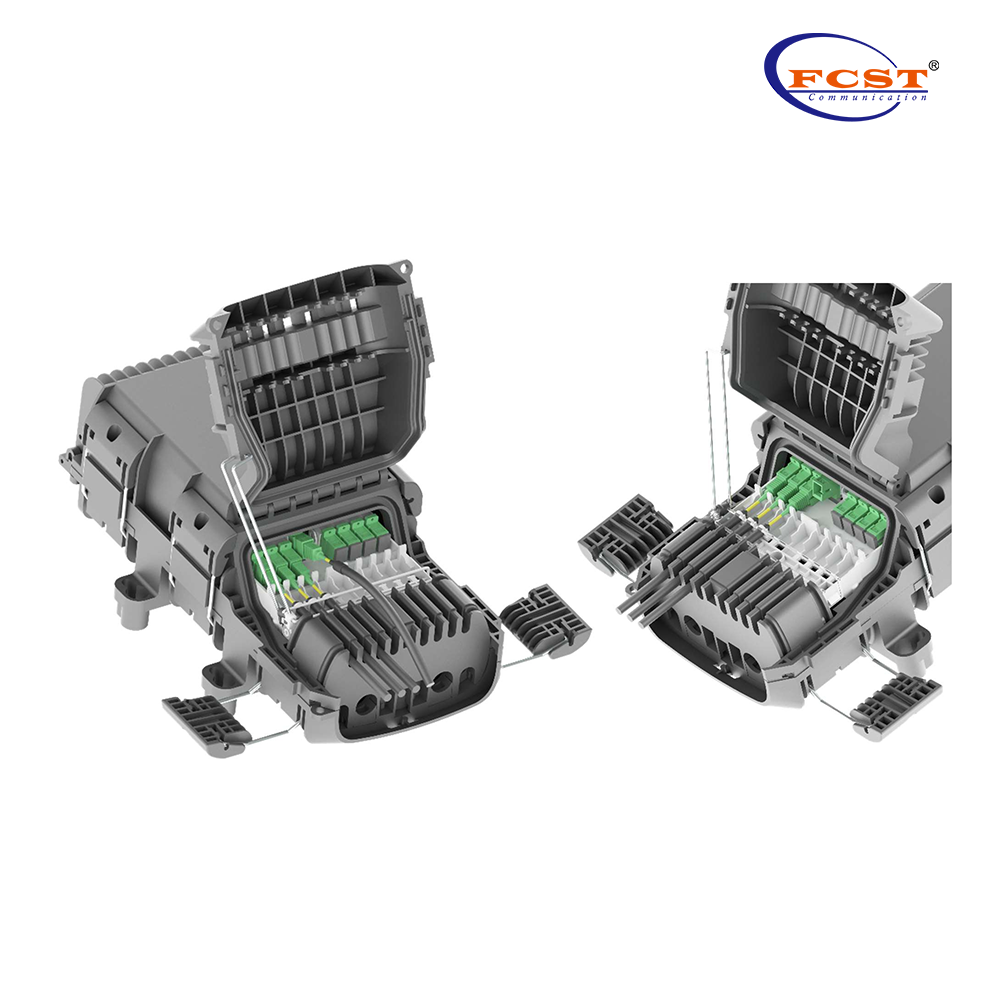

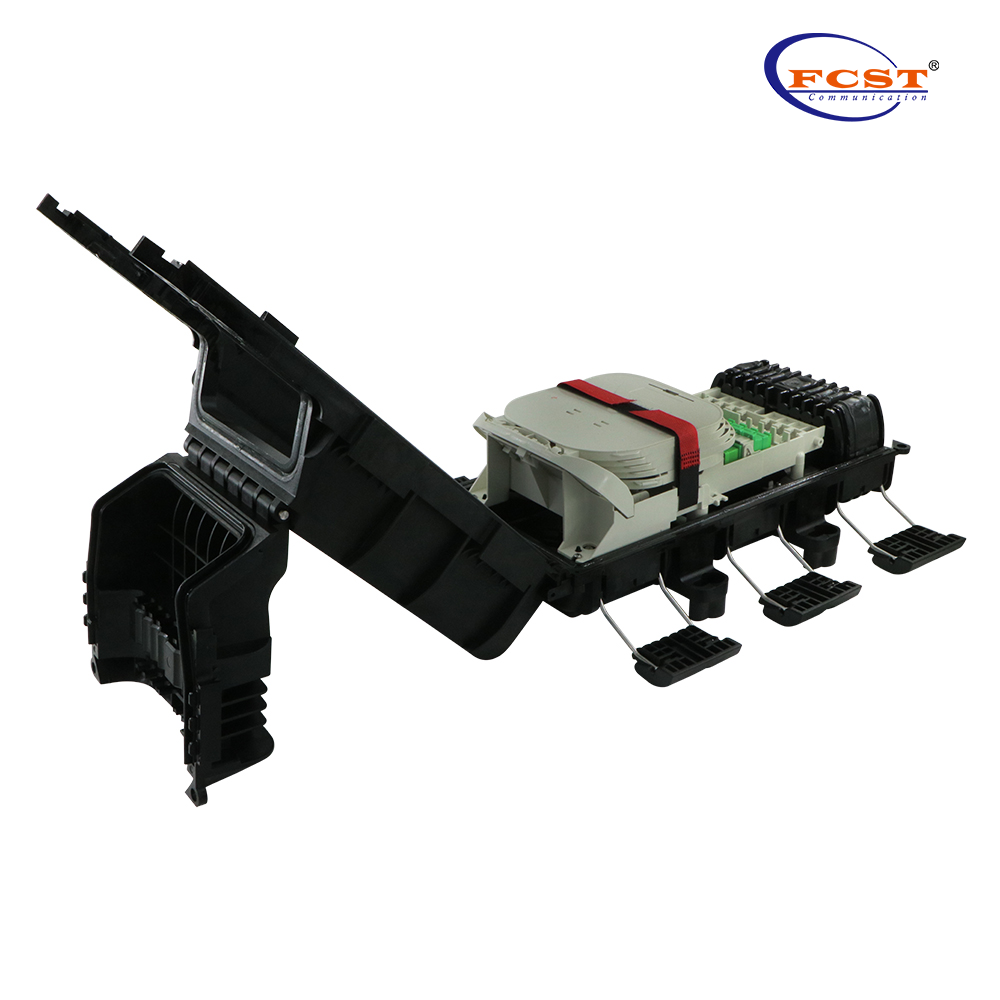

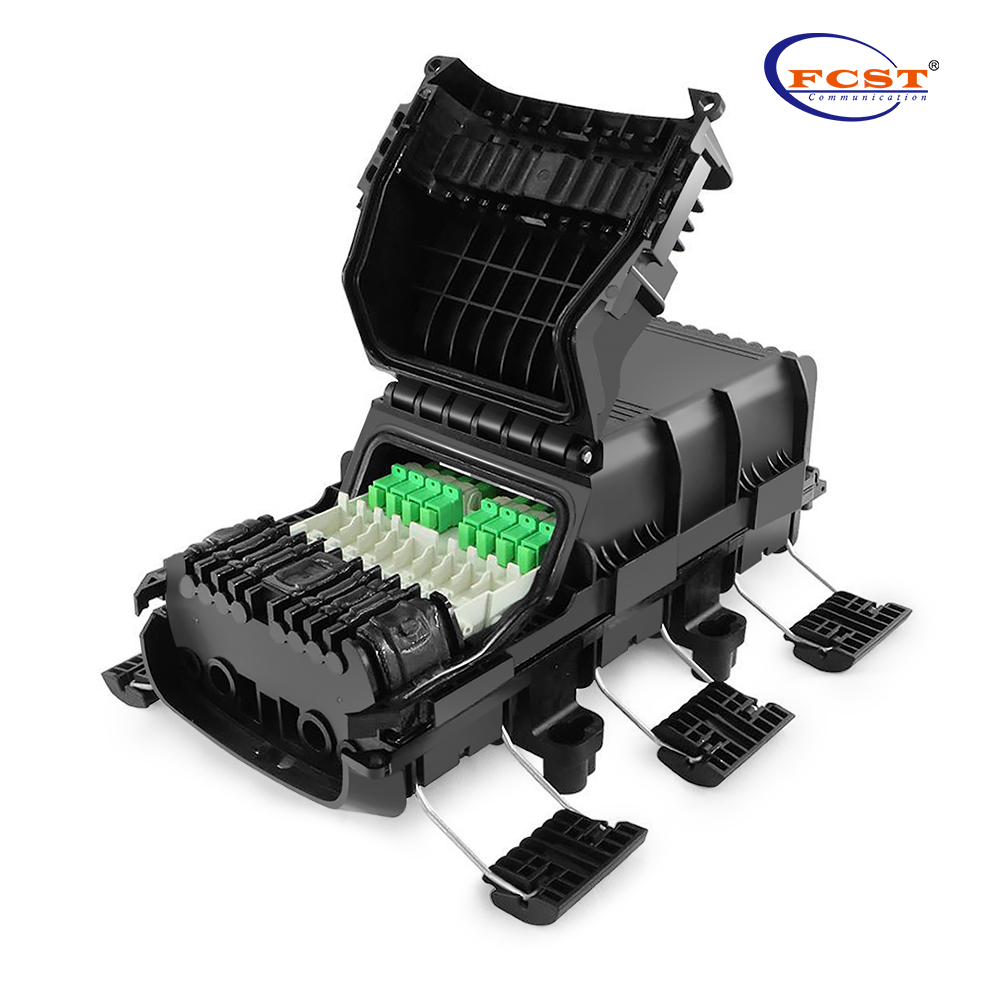

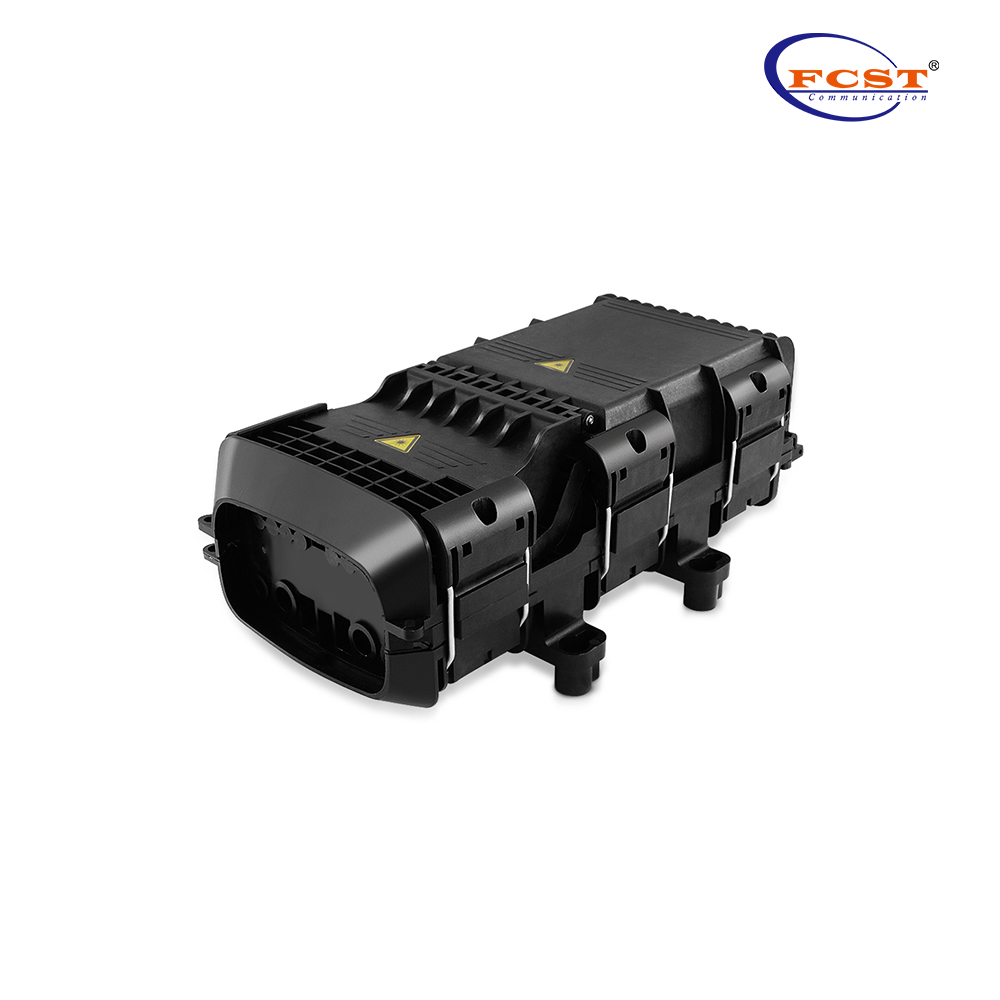

FCST01135 Fechamento do terminal de acesso a fibra é um dispositivo de linha de fiação de distribuições de usuários no sistema FTTH, fornece proteção e gerenciamento para cabo de fibra e pode ser usado para terminar, ramificação do cabo, conexão cruzada. dividido em tipo interno e externo de acordo com o cenário de instalação e pode ser dividido em tipo de distribuição e tipo de split óptica de acordo com o function.
Fechamento de fibra óptica é usado como um ponto de terminação para o cabo do alimentador se conectar com o cabo de gota no sistema de rede de comunicação FTTX. O splicing de fibra, a divisão e a distribuição podem ser feitos nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de rede FTTX.
produtos Vantagens
l Feito de material plástico de engenheiro de alta qualidade (PP), boa resistência mecânica, aparência elegante, robustez e durabilidade.
l Adequado para instalação interna ou externa, montada na parede.
l Bandeja de emenda empilhada embutida, fácil para aberta, a bandeja de emenda pode ser retirada, fácil para instalação e manutenção.
l O roteamento de fibras é razoável.
l Prenda o cabo do alimentador e o cabo de solta, a emenda de fibras, a fixação, o armazenamento, a distribuição ... etc. tudo em um.
especificações do produto
Construção | Descrição |
Capacidade Of FOSC (BULCY) | 66 núcleos |
Capacidade máxima | 8 (SC/APC) |
Material | Pp |
Dimensão (mm) | 336,5*195*128 |
Entradas/tomadas | 4/8 |
Instalação | Montagem de pólo, montagem de pedestal Montagem de fita, montagem de parede |
Peso líquido(g) | 2050 |
Nível de proteção | IP67 |
Diâmetro do cabo de fibra | Φ11mm ~φ16mm |
Temperatura de operação | -40℃ ~+65℃ |
Estrutura do produto
A: 336,5mm B: 195mm C: 128mm D: 174mm F: 110,5 mm
Diagrama de roteamento de fibra
Tampa rápida do plugue
A. Abra a tampa B. Pressione o botão de bloqueio C. Gire a haste de metal para prender a tampa D. Insira o conector
Instalação
Instalação montada na parede
Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.
Instalação montada no poste
Corrija 1 conjunto do anel do polo no pólo de telecomunicações, como abaixo.
Serviços de design e personalização
l Forneça um processo inteiro, do plano ao produto e ao cliente.
l Conhecer o cliente’requisito para personalizar o logotipo em um local adequado para o produto existente.
l Conhecer o cliente’requisito para fazer modificar e personalizar razoáveis para o produto existente.
l Forneça design gratuito de acordo com o requisito do cliente após contrato de cooperação assinada.
