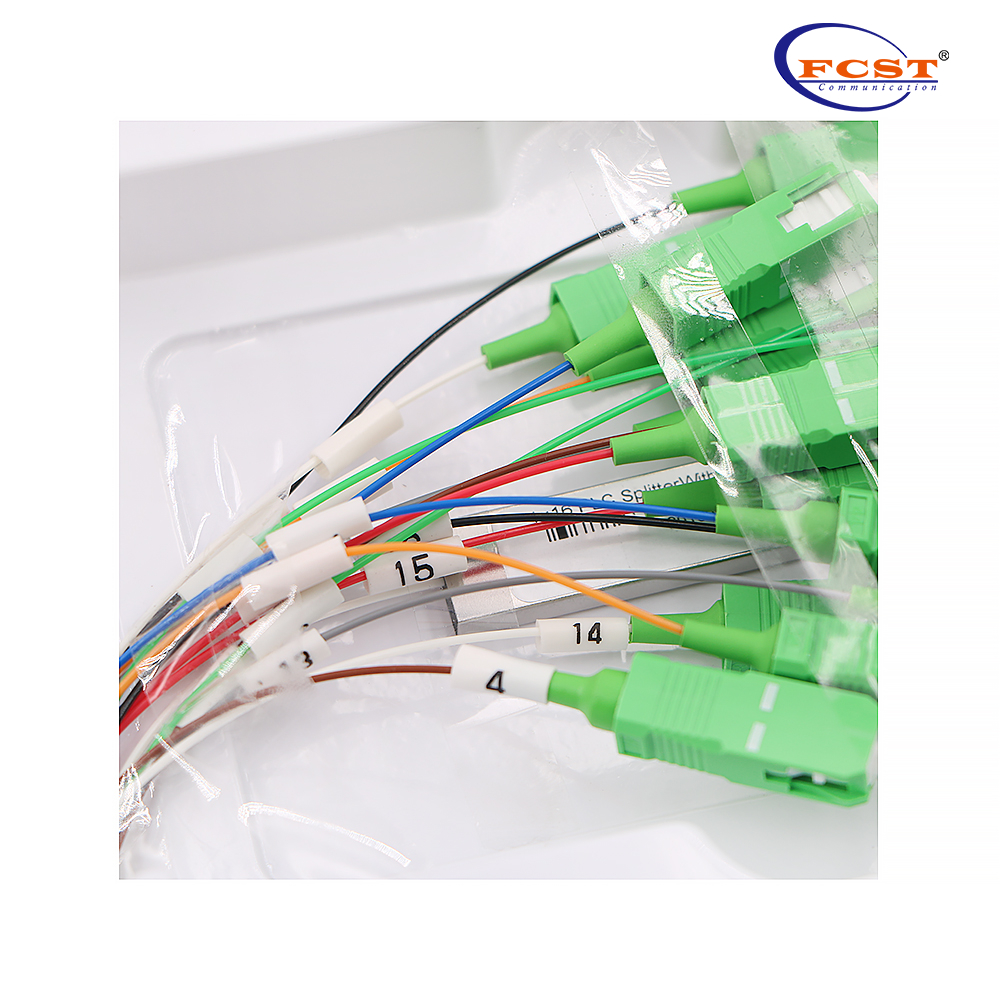

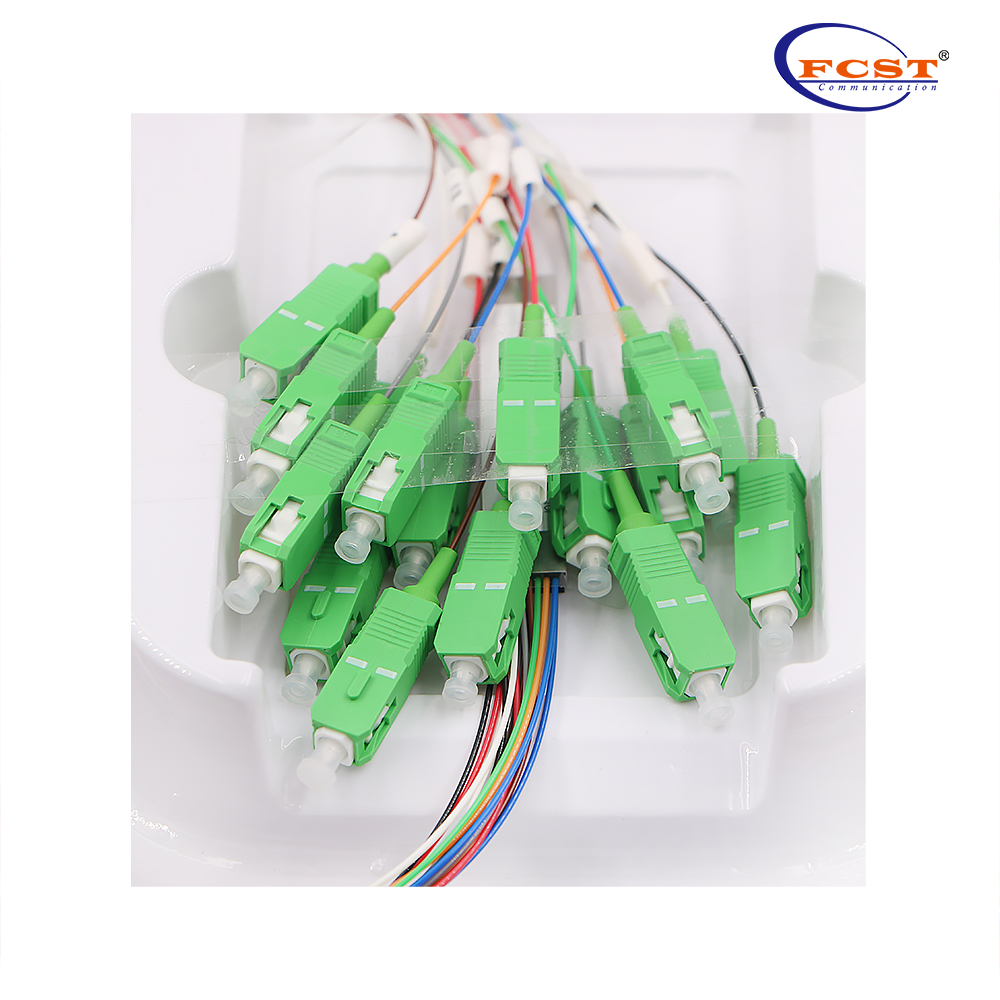

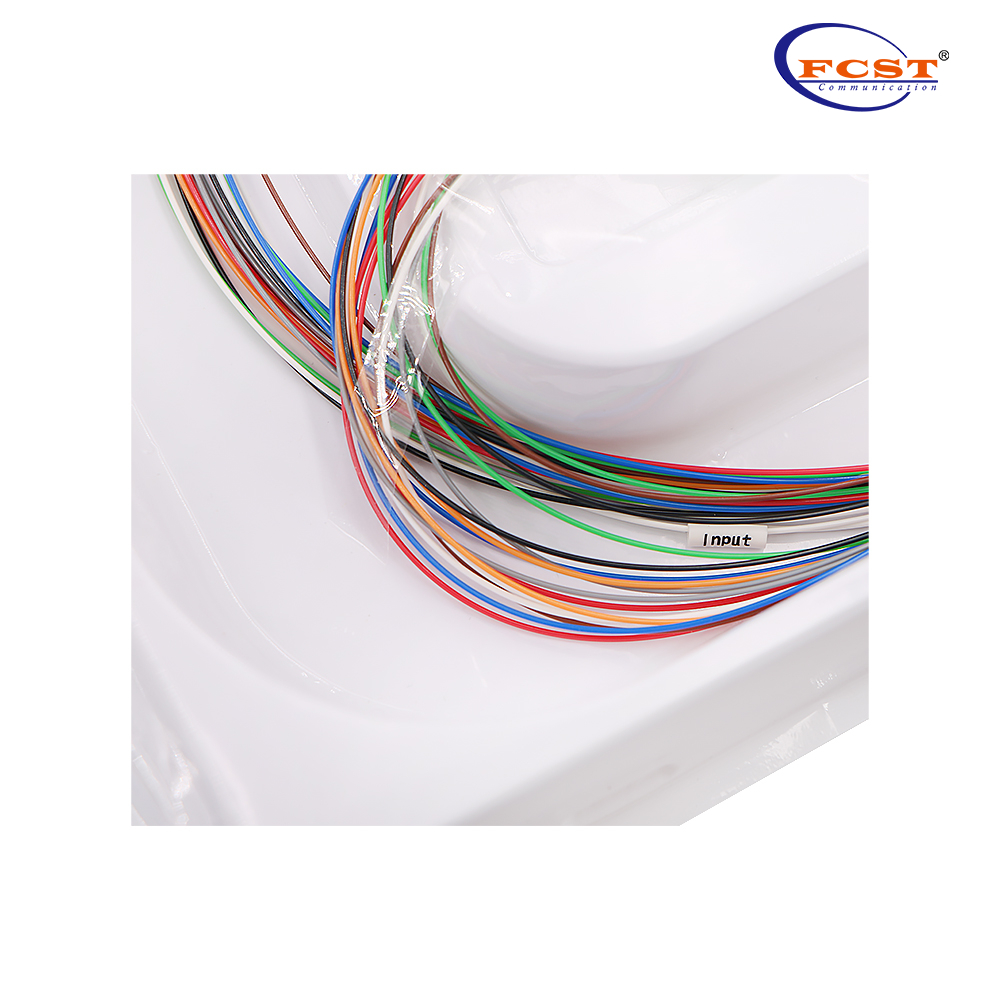

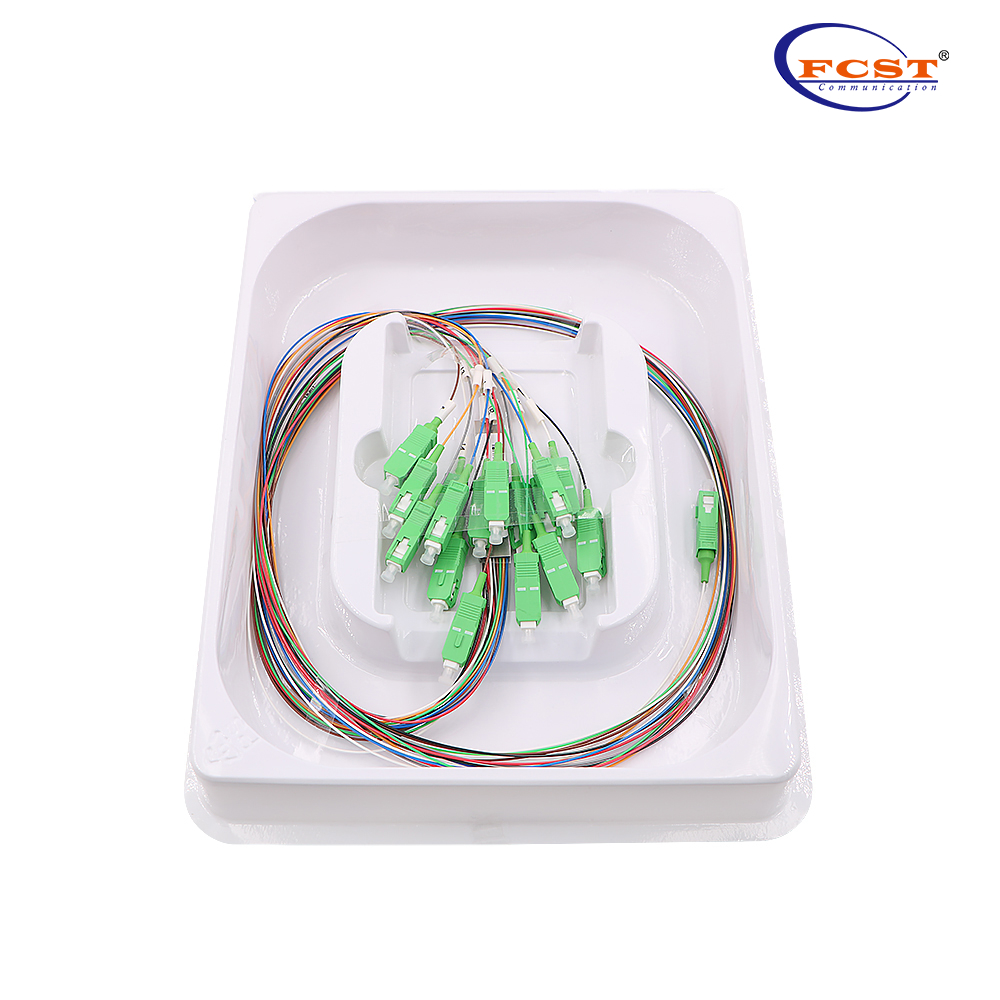

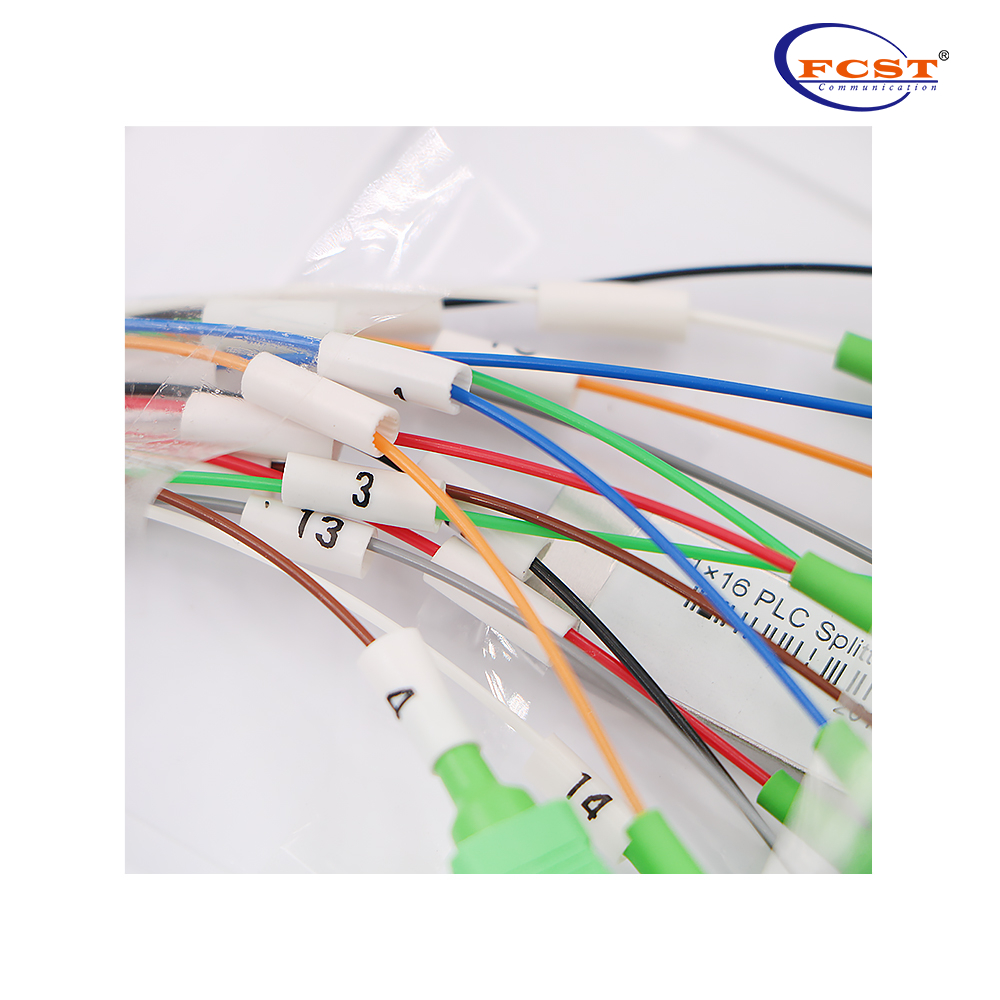

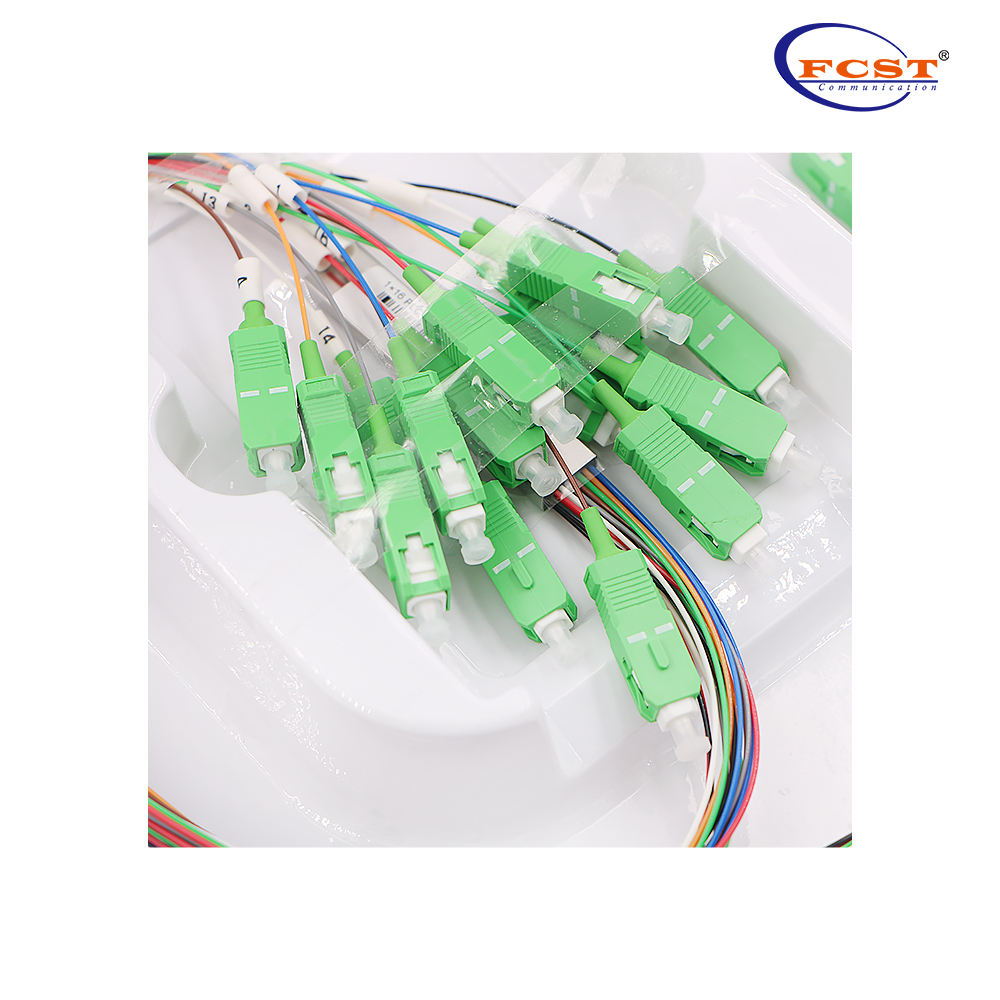

1*16 Tipo de tubo de aço PLC Splitter com conector SCAPC
FCST
1*16 Steel Tube Type PLC Splitter With SCAPC Connector
Resumo do Produto
O divisor de circuito de ondas de luz planar (PLC) é um dispositivo de gerenciamento de energia óptica fabricado usando a tecnologia de guia de ondas óptica de sílica. Possui um tamanho compacto, alta confiabilidade e ampla faixa de comprimento de onda de operação com boa uniformidade canal a canal. Essas unidades de PLC são amplamente utilizadas em redes PON para divisão de energia de sinal óptico.
produtos Vantagens
l Baixa perda de inserção
l PDL baixo
l Alta perda de retorno
l Divisão uniforme de energia
l Comprimento de onda de operação amplo
l Ampla temperatura de operação
l Boa estabilidade ambiental
l Qualificado sob Telcordia GR-1221 e GR-1209
Formulários
l Redes CATV
l Redes ópticas passivas (PON)
l Redes de área local (LAN)
l Equipamentos de teste
l Sistema fttx
especificações do produto
MODEL | ESPECIFICAÇÃO | ||||||||
Comprimento de onda operacional (nm) | 1260 ~ 1650 | ||||||||
Tipo | 1x4 | 1x8 | 1x16 | 1x32 | 2x4 | 2x8 | 2x16 | 2x32 | 1x64 |
Perda de inserção (dB) máx. | 7.3 | 10.8 | 13.9 | 17.0 | 7.8 | 11.2 | 14.5 | 17.8 | 20.5 |
Uniformidade (dB) máx. | <0,8 | <1,0 | <1.2 | <1.5 | <1,0 | <1,5 | <1,5 | <2.0 | <2,5 |
PDL (dB) máx. | <0,2 | <0,2 | <0,3 | <0,3 | <0,3 | <0,3 | <0,4 | <0,4 | <0,3 |
Diretividade (dB) min | 55 | ||||||||
Perda de retorno (db) min | 50 | ||||||||
Temperatura de operação (°C) | -40 ~ +85 | ||||||||
Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||||
Comprimento da fibra | 1m ou comprimento personalizado | ||||||||
Tipo de fibra | ITU G652.D/G657.A Fibra | ||||||||
Tipo de conector | Personalizado especificado | ||||||||
Informações sobre pedidos
Plc | Tipo de porta | Tipo de cabo | Comprimento da fibra | Tipo de conector | Estilo de pacote |
PLC divisor | 1*4 1*8 1*16 1*32 1*64 2*32 Outros (Especifica | 0,25 mm de fibra nua Fibra de fita Fan-out com tubo solto de 0,9 mm Cabo de 2,0 mm Cabo de 3,0 mm | 1 metro 2 metros 3 metros Outros (Especifica | FC/APC FC/PC SC/APC Sc/pc ST/UPC LC/APC Outros (Especifica | Manga de aço inoxidável Módulo plástico 19'' ' Montagem de rack 1U Outros (Especifica |
